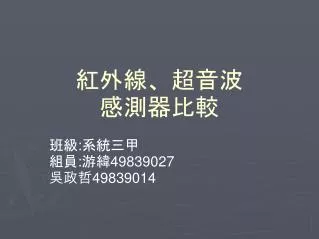

紅外線、超音波感測器比較

班級:系統三甲

組員:游緯49839027

吳政哲49839014


4346269

目錄

內容--------------------------P.3

光感測方式--------------------P.4

紅外線感測原理----------------P.5

超音波感測原理----------------P.8

優缺點比較--------------------P.11

應用範圍----------------------P.13

應用於電腦鼠比較--------------P.14

參考資料----------------------P.15


4346269

內容

介紹紅外線與超音波感測器使用原理

以及研究兩者的優缺點和在生活上的

應用最後在比較兩者應用於電腦鼠上

的差異。


4346269

光感測方式

光感測方式可分為兩種:反射型、遮光型

反射型:

光源與感光元件並排放置,光線是否自壁面反射來判斷壁面的方式。

遮光型:

光源與感光元件設置相向的位置,光源射往感光元件的光線被遮斷時,即判斷其間有壁面存在的方向。


4346269

紅外線感測器原理(1/3)

為光感測的一種-稱為熱感。

(圖1)紅外線感測器


4346269

紅外線感測器原理(2/3)

當感測器未感測到紅外線、溫度變化時,輸出高電位 。如有感測到紅外線、溫度變化時,輸出低電位。

紅外線波長可分為三類:

近紅外線| 700~ 2,000nm | 0.7~2 MICRON

中紅外線| 3,000~ 5,000nm | 3~5 MICRON

遠紅外線| 8,000~14,000nm | 8~14 MICRON


4346269

紅外線感測器原理(3/3)

大致分為:熱感型、量子型

紅外線感測器是採用熱感型紅外線光敏元件製作。採用的原理是熱釋電效應,即當一些晶體受熱時,在晶體的兩端將會產生數量相等的但正負相反的電荷,產生電極化現象。


4346269

超音波感測器原理(1/3)

超越人耳所能聽到的音波

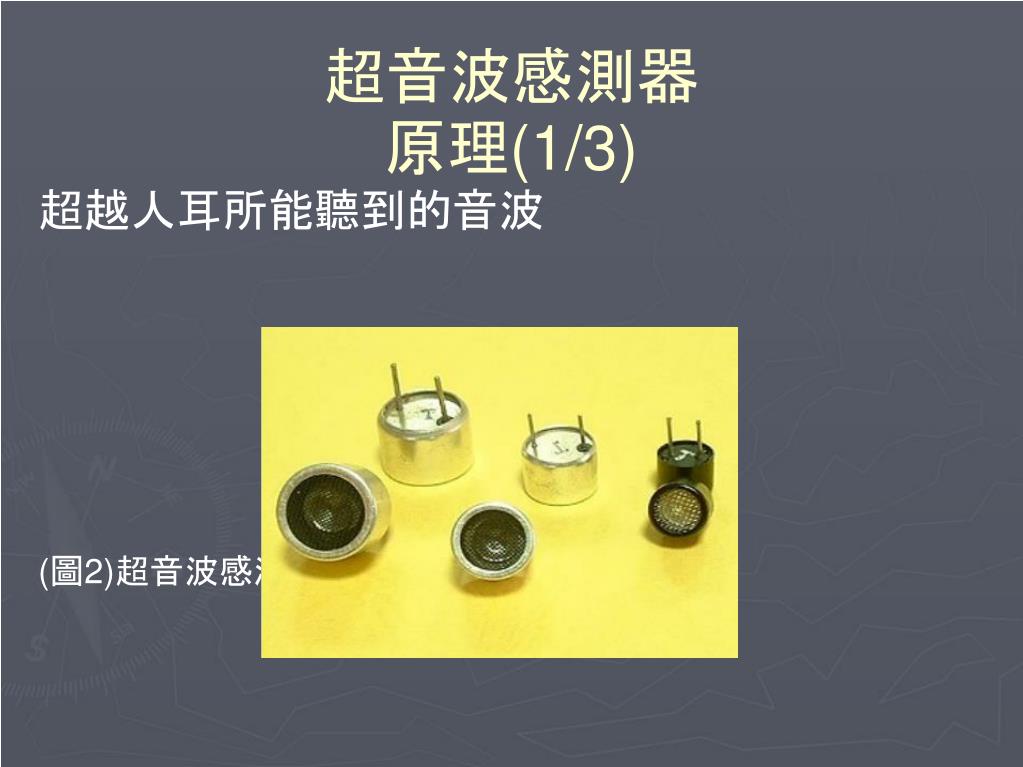

(圖2)超音波感測器


4346269

超音波感測器原理(2/3)

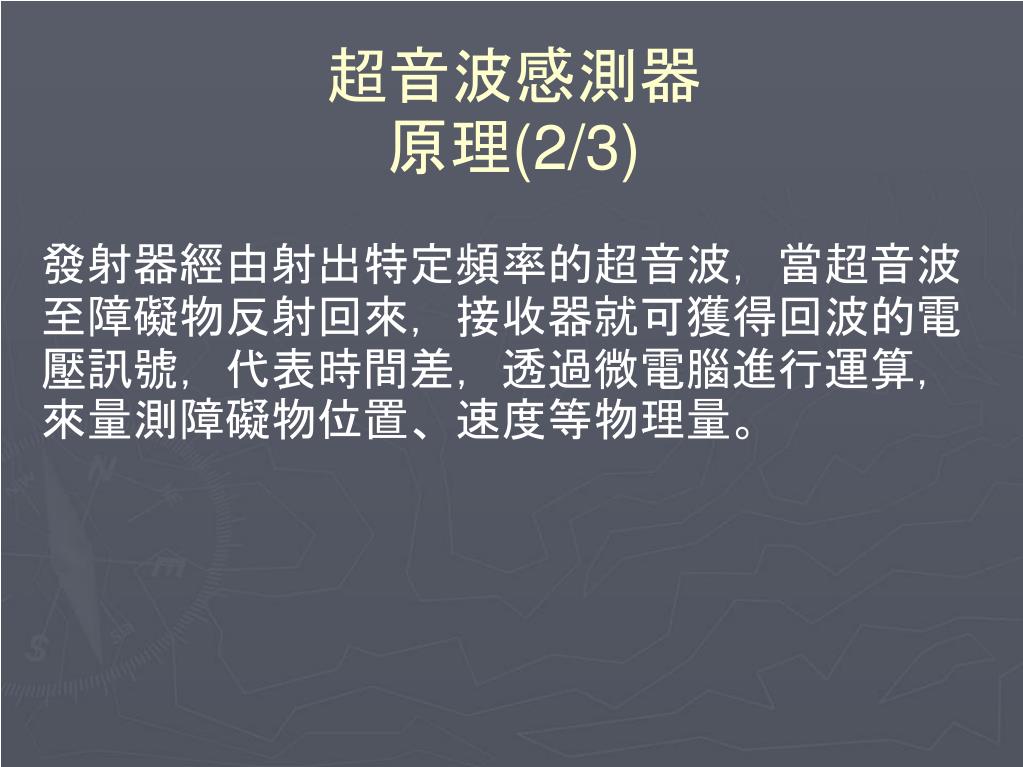

發射器經由射出特定頻率的超音波,當超音波至障礙物反射回來,接收器就可獲得回波的電壓訊號,代表時間差,透過微電腦進行運算,來量測障礙物位置、速度等物理量。


4346269

超音波感測器原理(3/3)

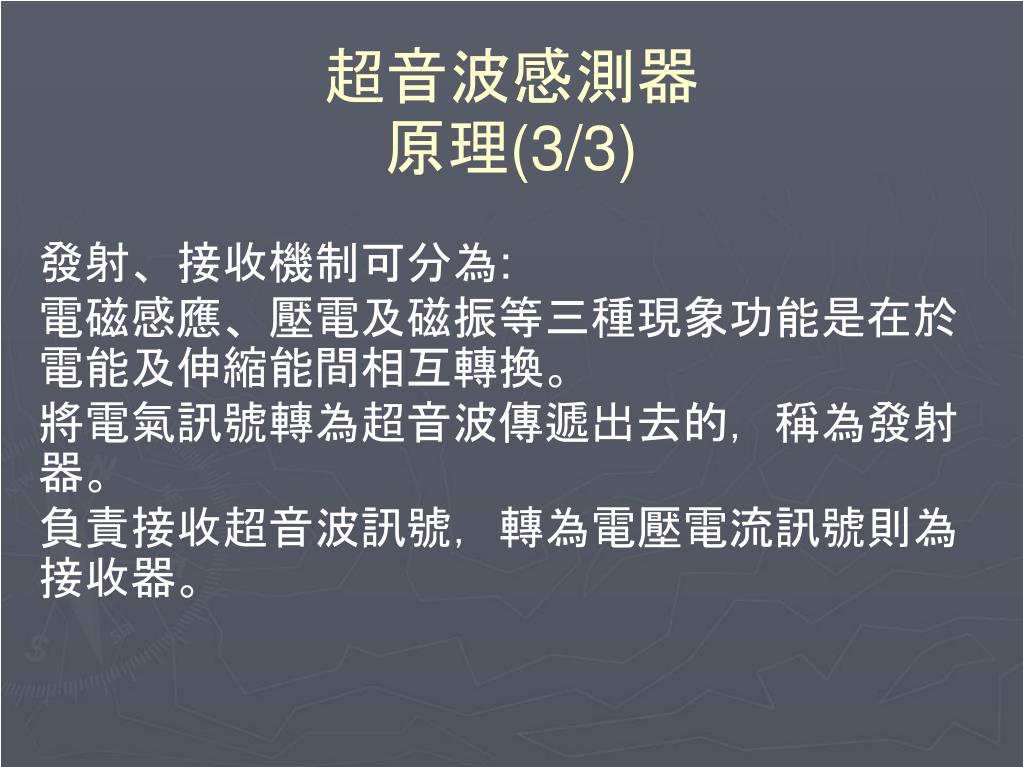

發射、接收機制可分為:

電磁感應、壓電及磁振等三種現象功能是在於電能及伸縮能間相互轉換。

將電氣訊號轉為超音波傳遞出去的,稱為發射器。

負責接收超音波訊號,轉為電壓電流訊號則為接收器。


4346269

紅外線感測與超音波感測優缺比較(1/2)

紅外線

優點:

1.省電、壽命長。

2.反應速度快。

3.適用於短距離感測。

缺點:

1.對障礙物的衍射能力差。


4346269

紅外線感測與超音波感測優缺比較(2/2)

超音波

優點:

1.不易受外界因素干擾。

2.對於周遭感測精準。

缺點:

1.價位高。

2.不感測範圍較光電來得大。

3.感測點較紅外線光點來得大。


4346269

應用範圍

紅外線感測器普遍應用於

1.耳溫槍、防盜感測

2.軍事或航太夜間辨識…等等。

超音波感測器普遍應用於

1.雷達、工業量測

2.海底聲納…等等。


4346269

兩者應用於電腦鼠之比較

紅外線

超音波

價格

重量

感測受干擾

容易

不容易

感測系統

簡單

複雜

感測範圍


4346269

參考資料

http://tw.knowledge.yahoo.com/question/question?qid=1007112805820

紅外線感測資料

http://epcity.com/shtml/32945.shtml

紅外線感測器資料

http://www.robotworld.org.tw/index.htm?pid=10&News_ID=2381

超音波感測裝置與微電腦介面設計

http://mmrl.cgu.edu.tw/rehab/mme/rehab/organize/chap2/sensor/no1/no1_3.htm

超音波感測器資料

http://www.robotworld.org.tw/data/for_trade1-d.php?News_ID=4767

感測器應用與整合技術

http://www.shs.edu.tw/works/essay/2008/10/2008103120271591.pdf

紅外線感測器探討


4346269

報告結束
