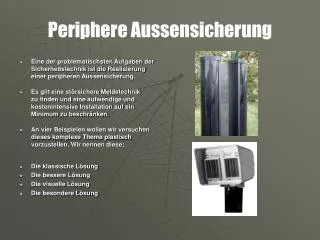

  1. Periphere Aussensicherung • Eine der problematischsten Aufgaben der Sicherheitstechnik ist die Realisierung einer peripheren Aussensicherung. • Es gilt eine störsichere Meldetechnik zu finden und eine aufwendige und kostenintensive Installation auf ein Minimum zu beschränken. • An vier Beispielen wollen wir versuchen dieses komplexe Thema plastisch vorzustellen. Wir nennen diese; • Die klassische Lösung • Die bessere Lösung • Die visuelle Lösung • Die besondere Lösung

  2. Die klassische Lösung • Hochleistung´s gepulste aktive Lichtschranken überwachen nahtlos Teilbereiche bis max. 200 Meter • In den Säulen befinden sich Dual-Melder mit automatisch geregelter Gain-Control. D.h. Bei physikalisch schwierigen Umweltbedingungen wird die Leistung automatisch erhöht, und die Sicherheit gewährleistet. • Die Fehlalarmsicherheit ist mit > 96% zu bewerten. • Die wichtigsten Informationen wie Alarm; Sabotage; Systemüberwachung werden per Funk (40bit Code) im ISM Band oder über ein GSM-Modem mit VdS Protokoll zu einer Leitstelle übermittelt. Eine umfangreiche Installation entfällt total.

  3. Die „bessere“ Lösung • Für extreme Anforderungen im industriellen Objektschutz. Sicherheitstechnik auf höchstem Niveau • In der Standardlösung kommen Dual-Lichtschranken zum Einsatz. • Hier sind es Quad-Aktiv Lichtschranken. Vier im Quadrat angeordnete Sende/Empfangssysteme in zwei unterschiedlichen Bauhöhen gewährleisten höchste Sicherheit. • Zusätzlich ist ein Mikrowellensystem integriert. Weitestgehend unempfindlich gegen jede Art von Umweltbedingungen • Die Kombination beider Systeme bieten absoluten Schutz gegen Durchdringung und Fehlalarmsicherheit > 98% • Die Datenkommunikation erfolgt in der bereits genannten Technik ISM/GSM

  4. Die visuelle „drahtlose“ Lösung • Das zu überwachende Gelände benötigt eine Mindestausleuchtung > 3 Lux. • Ein Video-Dome bietet sich als optimale technische wie auch wirtschaftliche Lösung an. Ein System mit 23fach Zoom überwacht eine Strecke bis ca. 250 Meter • Aus definierten Alarmzonen wird ein Funksignal an den „Dom“ übermittelt. • Der voreingestellte „Preset“ veranlasst das System exakt auf das Ereignis zu fahren. • Eine technische Realisation ist auch über eine Funk-Video Strecke möglich. D.h. Bild und Steuerung können ohne Kabel in Realtime zu einer Leitstelle übermittelt werden.

  5. Die „besondere“ Lösung einer Zaunüberwachung • Die perfekte Sicherung nach dem Ruhestromprinzip. • Ein VA-Stahldraht 0,5-07 mm wird fast unsichtbar (isoliert) durch die Pfosten geführt. Im Abstand von ca. 25cm wird eine Schleife gebildet und zu einer widerstandsüberwachten Auswerteelektronik geführt. • Auch der Übersteigeschutz ist gewährleistet. Der Draht ist abscherend bei >10 Kp. • Die Fehlalarmsicherheit bei gleichzeitigem hohen Sicherheitsbegehren liegt bei >99% • Die Datenkommunikation erfolgt in der bereits genannten Technik ISM/GSM

  6. VX-402-ISMWireless Securitymit Funk-IR-Passiv - überwachter Bereich ca. 600 m² Arbeitsdistanzen > 500 MeterZwei getrennte Pyroelemente Außenmontage geeignet Erfassungsbereich 12 m, 90° Erfassungsreichweite einstellbar Doppelt-leitende-Abschirmung der Pyroelemente Schutzart IP 54 - Betriebsspannung 9 V DC Tag - und Nachtmodus Neue Lösungen für den Außenbereich ! Vollkommen Netzunabhängig per Datenfunk 40 bit
