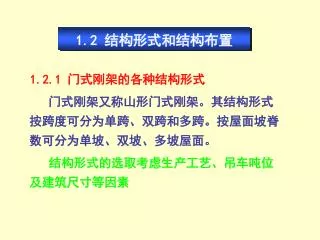

1.2 结构形式和结构布置

1.2.1 门式刚架的各种结构形式

门式刚架又称山形门式刚架。其结构形式按跨度可分为单跨、双跨和多跨。按屋面坡脊数可分为单坡、双坡、多坡屋面。

结构形式的选取考虑生产工艺、吊车吨位及建筑尺寸等因素

slide2

单跨双坡

单跨单坡

摇摆柱

多跨(梁柱刚结)

多跨(中间摇摆柱)

高底跨

四坡双跨

双坡双跨

门式刚架的各种结构形式

slide3

摇摆柱梁柱节点铰接连接

梁柱节点

刚性连接

slide4
1.2.2 门式刚架的结构布置

1.刚架的建筑尺寸和布置

跨度:一般为9-24m

高度:取地坪柱轴线与斜梁轴线交点高度,宜取4.5-9m

柱距:应综合考虑刚架跨度、荷载条件及使用要求等因素,宜取6m、7.5m、或9m

挑檐长度:根据使用要求确定,宜为0.5—1.2m

温度分区 :纵向温度区段<300m

横向温度区段<150m

slide5
2.檩条和墙梁的布置

檩条:应等间距布置。在屋脊处,应沿屋脊两侧各布置一道檩条,使得屋面板的外伸宽度不要太长(一般小于<200mm),在天沟附近应布置一道檩条,以便于天沟的固定。确定檩条间距时,应综合考虑屋面材料、檩条规格等因素按计算确定。

屋面檁条布置

实例

slide8
3.屋面支撑和刚性系杆的布置原则:
  • 在每个温度区段或分期建设的区段中,应分别设置能独立构成空间稳定结构的支撑体系。
  • 在设置柱间支撑的开间,应同时设置屋盖横向支撑,以构成几何不变体系。
  • 端部支撑宜设在温度区段端部的第一或第二个开间。
slide9
4.柱间支撑的布置原则:
  • 柱间支撑的间距应根据房屋纵向受力情况及安装条件确定,一般取45~60m;
  • 当房屋高度较大时,柱间支撑应分层设置;
  • 端部柱间支撑考虑温度应力影响宜设置在第二柱间。
