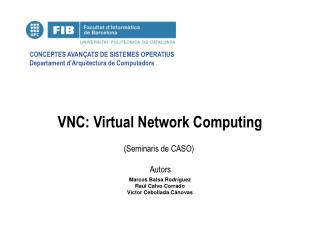

Marcos balsa rodr guez ra l calvo corrado v ctor cebollada c novas

Marcos Balsa Rodríguez

Raúl Calvo Corrado

Víctor Cebollada Cánovas

VNC: Virtual Network Computing


Introducci n

Introducción

  • VNC = Virtual Network Computing

  • Evolución:

    • Net PC (Network Computing)  Virtual “Net” PC

    • AT&T

  • Paquete software:

    • Cliente + Servidor

    • Control remoto


Caracter sticas

Características

  • Licencia GNU GPL  open source

  • Thin-client

    • Complejidad en el servidor

    • Cliente muy sencillo y simple

  • Multiplataforma

    • RFB (Remote FrameBuffer)  “porting” fácil

  • Visor java  páginas web

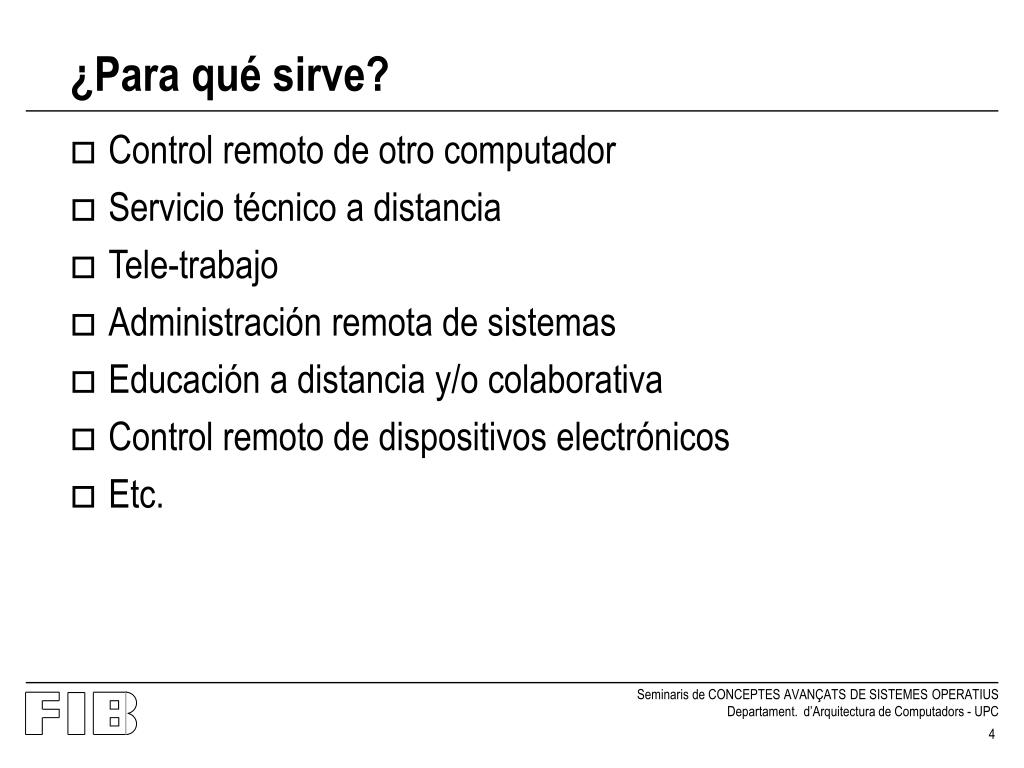

Para qu sirve

¿Para qué sirve?

  • Control remoto de otro computador

  • Servicio técnico a distancia

  • Tele-trabajo

  • Administración remota de sistemas

  • Educación a distancia y/o colaborativa

  • Control remoto de dispositivos electrónicos

  • Etc.


Implementaciones y alternativas

Implementaciones y alternativas

  • Hay diversos paquetes de software similares:

    • RealVNC (grupo desarrollo original – control protocolo)

    • TridiaVNC (versión gnu / versió Pro comercial - multiplataforma)

    • TightVNC (versión alternativa open-source, mejoras)

    • UltraVNC (versión windows-only, mejoras en windows)

    • Windows terminal (windows)

    • Remote SpyAnywhere (windows)

    • pcAnywhere (windows)

    • Symantec Anywhere (windows)

    • GoToMyPC (solución web)

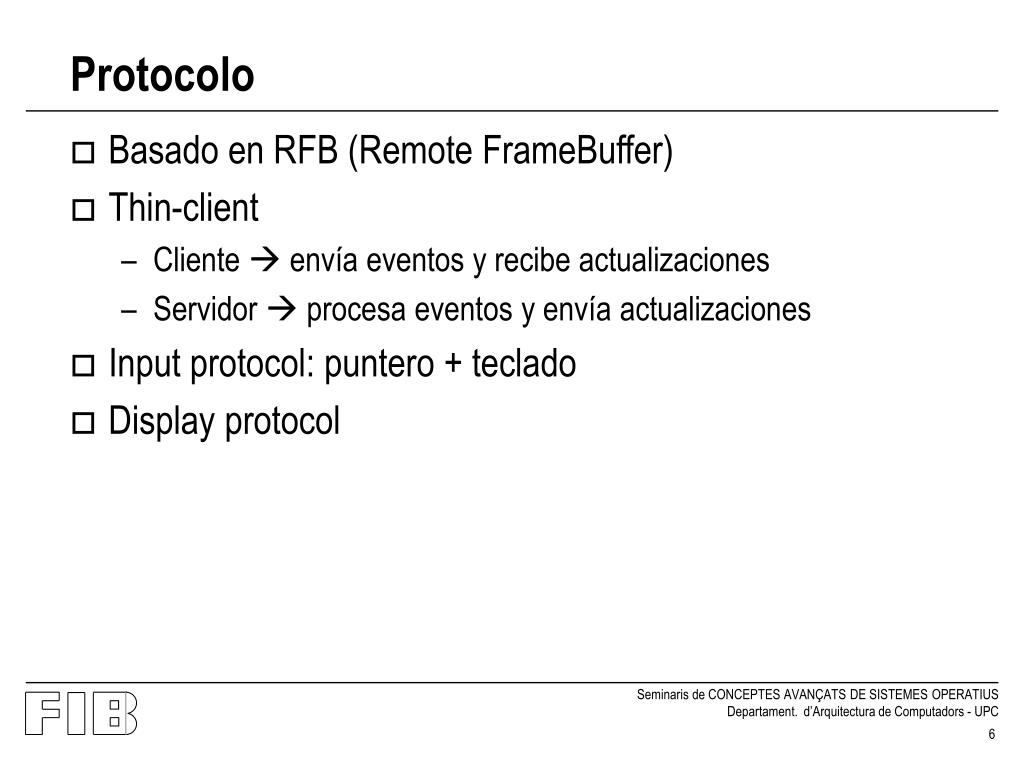

Protocolo

Protocolo

  • Basado en RFB (Remote FrameBuffer)

  • Thin-client

    • Cliente  envía eventos y recibe actualizaciones

    • Servidor  procesa eventos y envía actualizaciones

  • Input protocol: puntero + teclado

  • Display protocol

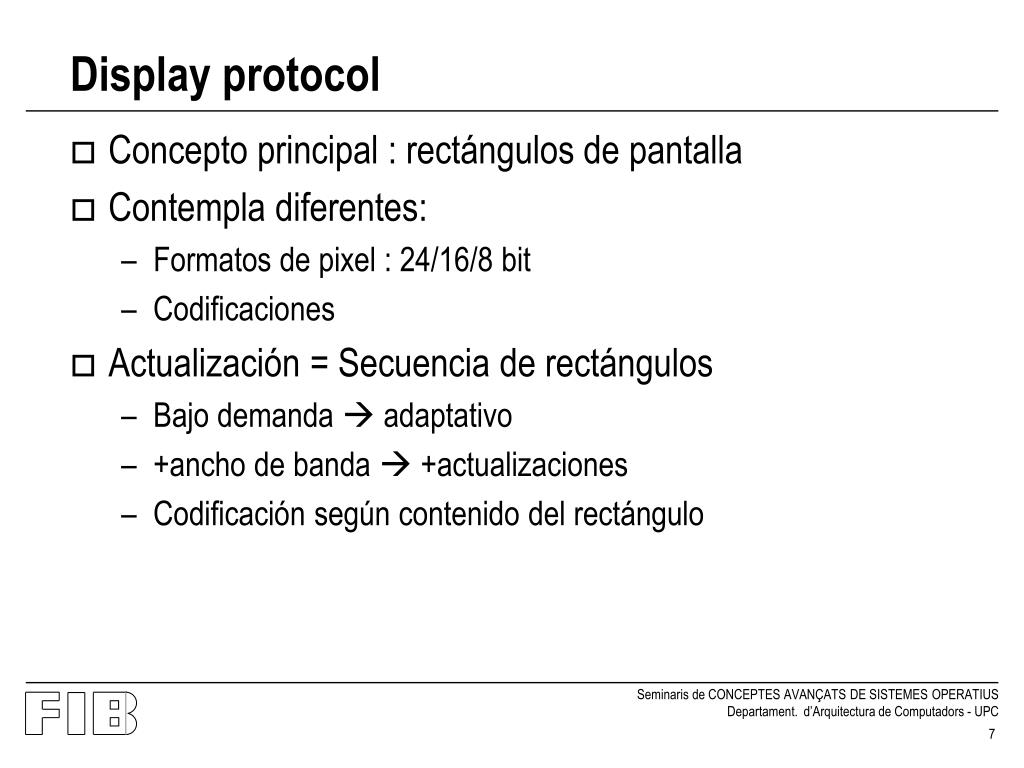

Display protocol

Display protocol

  • Concepto principal : rectángulos de pantalla

  • Contempla diferentes:

    • Formatos de pixel : 24/16/8 bit

    • Codificaciones

  • Actualización = Secuencia de rectángulos

    • Bajo demanda  adaptativo

    • +ancho de banda  +actualizaciones

    • Codificación según contenido del rectángulo


Codificaciones

Codificaciones

  • Negociación cliente/servidor:

    • Formato de pixel

    • Codificaciones posibles

  • Codificación depende del contenido del rectángulo:

    • Raw – formato crudo

    • CopyRect – mover ventanas  posición (xy)

    • RRE – rise_and_run_lenght encoding – 2D RLE

    • CoRRE – Compact RRE, suponer máx. rect 255x255

    • Hextile – tiling (16x16) + RRE’ y Raw

    • ZRLE – Zlib + tiling + palettissation + RLE


Comunicaci n

Comunicación

  • Handsaking

    • Protocolo – cliente y servidor

    • Seguridad – auth / no auth

    • Client initialization

    • Server initialization

      • Formato de pixel

      • Codificaciones

      • Dimensiones de ventana

      • Nombre servidor

  • Updates + Events


Mensajes

Mensajes

  • Cliente  Servidor

    • SetPixelFormat

    • SetEncodings

    • FrameBufferUpdateRequest

    • PointerEvent

    • KeyEvent

    • ClientCutText

  • Servidor  Cliente

    • FramebufferUpdate

    • SetColorMapEntries

    • Bell

    • ServerCutText


Trabajo futuro

Trabajo futuro

  • Codificación JPG

  • Codificación MPEG

  • Codificación especial caracteres

  • Ventanas con skins  Canal alpha

  • Resolución cliente/servidor diferente

  • Servidor multiusuario en Windows


Bibliografia web

Bibliografia (WEB)

  • http://www.realvnc.com/

    • Página de miembros del grupo que originó el concepto vnc en AT&T

  • http://www.tridiavnc.com/

    • Un software con versión gnu y comercial

  • http://www.tightvnc.com/

    • Un paquete gnu que añade ciertas mejoras al original de realvnc

  • http://ultravnc.sourceforge.net/links.html

    • Una versión gnu de vnc con links a muchos otros paquetes similares


Bibliografia

Bibliografia

  • Tristan Richardson et al., “Virtual Network Computing”

    IEEE Internet Computing Vol. 2, Num. 1, Jan/Feb 1998

  • Tristan Richardson, “The RFB protocol”

    RealVNC Ltd. Doc., Version 3.7, 12 August 2003
