Edicion monohaz

EDICION MONOHAZ

HYPACK 2013


Edicion monohaz

Flujo de Datos

  • Lee:

    • Archivos Datos Brutos

    • Archivos Formato ALL viejo

    • Archivos Formato ALL2

    • HSX (registros EC1 Multihaz)

  • Aplica (Opcionalmente):

    • Archivos Corrección Marea

    • Archivos Corrección SV

  • Salva:

    • Archivos Formato ALL2 (por defecto)

    • Archivos Formato ALL viejo

Archivos

Datos Brutos

Opcionalmente:

*.TID

SBMAX

*.VEL

Archivos Formato

ALL viejo

Archivos Formato

ALL2

Lee un archivo sencillo, los seleccionados desde un *.LOG, o un LOG completo


Edicion monohaz

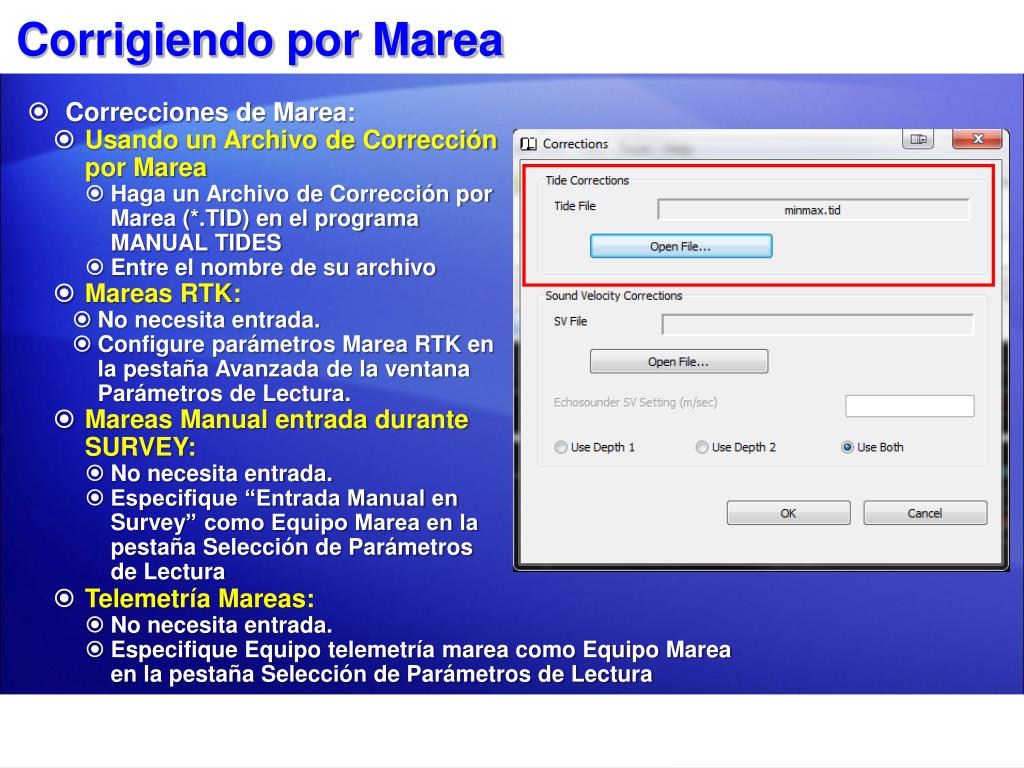

Corrigiendo por Marea

  • Correcciones de Marea:

    • Usando un Archivo de Corrección por Marea

      • Haga un Archivo de Corrección por Marea (*.TID) en el programa MANUAL TIDES

      • Entre el nombre de su archivo

    • Mareas RTK:

      • No necesita entrada.

      • Configure parámetros Marea RTK en la pestaña Avanzada de la ventana Parámetros de Lectura.

    • Mareas Manual entrada durante SURVEY:

      • No necesita entrada.

      • Especifique “Entrada Manual en Survey” como Equipo Marea en la pestaña Selección de Parámetros de Lectura

  • Telemetría Mareas:

    • No necesita entrada.

    • Especifique Equipo telemetría marea como Equipo Marea en la pestaña Selección de Parámetros de Lectura


Edicion monohaz

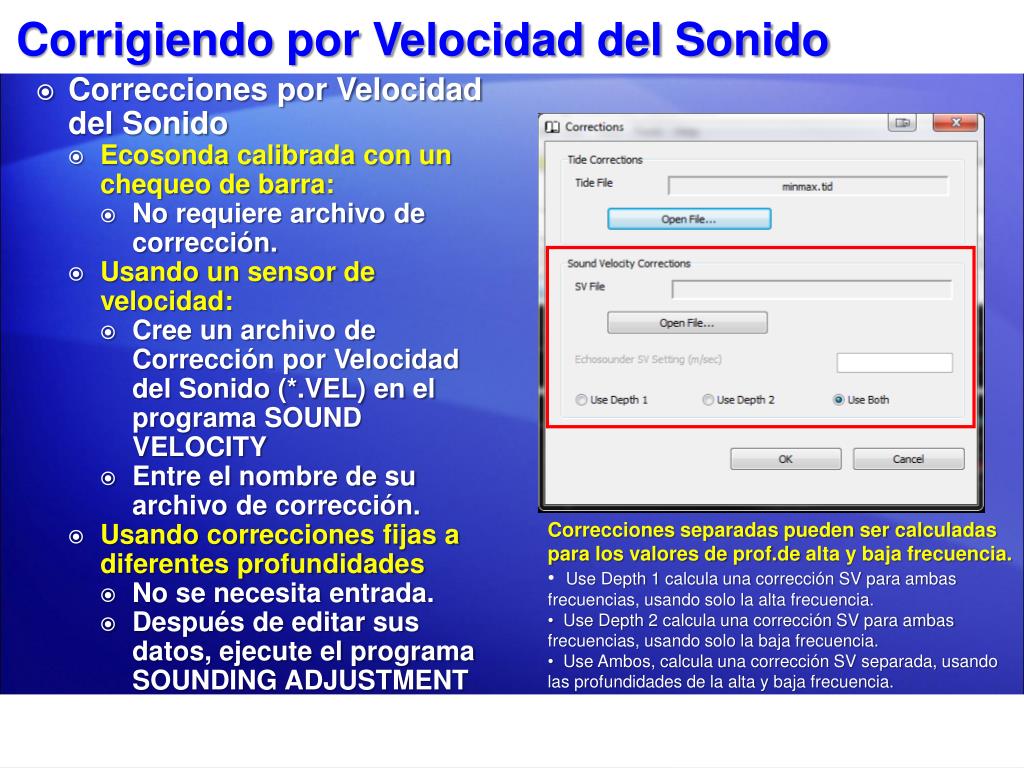

Corrigiendo por Velocidad del Sonido

  • Correcciones por Velocidad del Sonido

    • Ecosonda calibrada con un chequeo de barra:

      • No requiere archivo de corrección.

    • Usando un sensor de velocidad:

      • Cree un archivo de Corrección por Velocidad del Sonido (*.VEL) en el programa SOUND VELOCITY

      • Entre el nombre de su archivo de corrección.

    • Usando correcciones fijas a diferentes profundidades

      • No se necesita entrada.

      • Después de editar sus datos, ejecute el programa SOUNDING ADJUSTMENT

  • Correcciones separadas pueden ser calculadas para los valores de prof.dealta y baja frecuencia.

  • Use Depth 1 calcula una corrección SV para ambas frecuencias, usando solo la alta frecuencia.

  • Use Depth 2 calcula una corrección SV para ambas frecuencias, usando solo la baja frecuencia.

  • Use Ambos, calcula una corrección SV separada, usando las profundidades de la alta y baja frecuencia.


Edicion monohaz

Parámetros de Lectura: Ventana Selección

  • Seleccione el equipo a ser editado.

  • Defina ‘Marea’ como‘Entrada Manual en SURVEY’

  • Para leer valores de Marea que fueron entrados manualmente durante la colección de datos.

  • ‘Ajustar a la Línea’:

    • Mueve sondajes para que caigan sobre la línea planeada.

      • Bonito, pero.....

      • Peligroso


Edicion monohaz

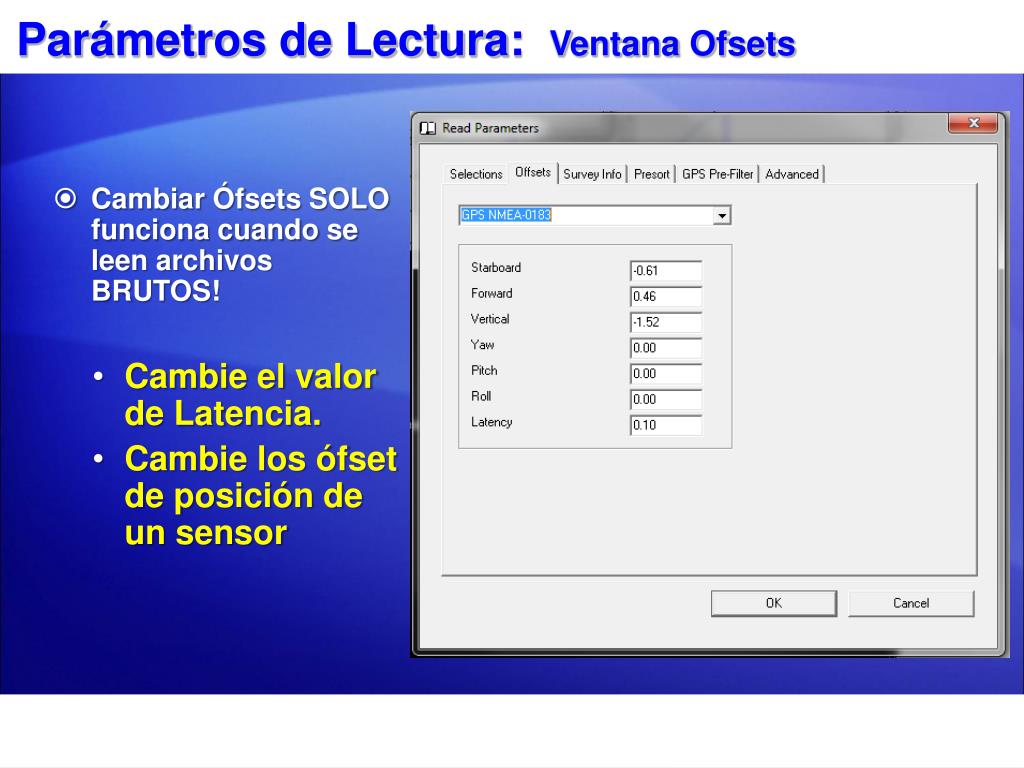

Parámetros de Lectura: Ventana Ofsets

  • Cambiar Ófsets SOLO funciona cuando se leen archivos BRUTOS!

    • Cambie el valor de Latencia.

    • Cambie los ófset de posición de un sensor


Edicion monohaz

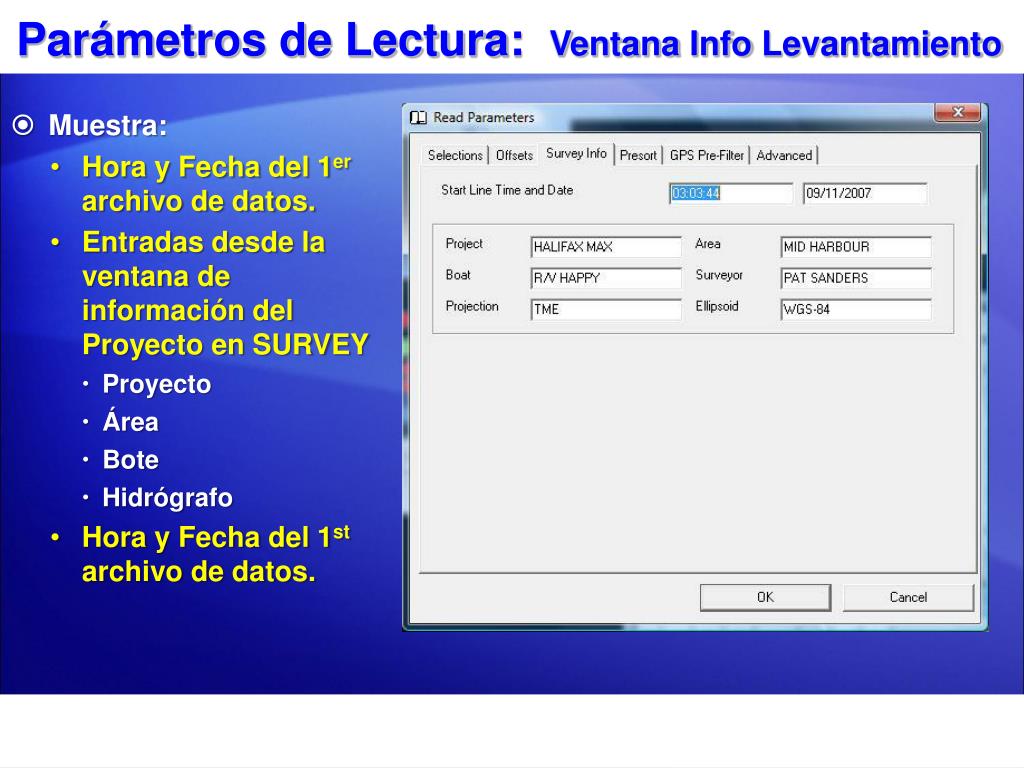

Parámetros de Lectura: Ventana Info Levantamiento

  • Muestra:

    • Hora y Fecha del 1erarchivo de datos.

    • Entradas desde la ventana de información del Proyecto en SURVEY

      • Proyecto

      • Área

      • Bote

      • Hidrógrafo

    • Hora y Fecha del 1st archivo de datos.


Edicion monohaz

Parámetros de Lectura: Ventana Pre-selección

  • Divide cada línea de levantamiento en “Bloques”.

  • Bloques pueden ser creados por:

    • Tiempo (segundos)

    • Distancia (pies o m)

    • # de profundidades

  • Cargue una profundidad para cada bloque en la hoja de cálculo.

    • Min, Max, 1er en Bloque, Promedio

  • Para reducir sus datos, es preferible usar una de las rutinas de Selección de Sondajes DESPUES de editar sus datos.

  • Seleccione ‘Si, Excepto Eventos’ para proteger la ubicación de sus marcas de evento.

Pat odia Presort......


Edicion monohaz

Parámetros de Lectura: Ventana Pre-filtrado GPS

  • Usado para pre-filtrar posiciones y/o Mareas RTK.

  • Si la calidad de la posición GPS es menor que la especificada:

    • La posición no se usa

      • (sección superior)

    • Marea RTK no es calculada para ese punto

      • (sección inferior)

  • Cuando se borran posiciones desde el interior de la línea, nuevas posiciones son interpoladas y no se pierden profundidades.

  • Cuando las posiciones son borradas al final de la línea, se pierden los datos de profundidad.


Edicion monohaz

Parámetros de Lectura: Ventana Avanzada

  • Mareas RTK:

    • Habilite Mareas RTK y seleccione un Método

      • Marea Promedio (preferido)

      • Período de Promedio = 5 períodos de onda (en seg).

    • Recalcular le permite solucionar problemas debidos a mala configuración.

  • MRU

    • Aplicar Oleaje:

      • Para eso lo compró.

    • Aplique corr. de Cabeceo y Rolido:

      • Re-calcula posición del transducer usando datos de cabeceo y rolido.

    • Remueve la Deriva Heave:

      • Intenta re-centrar el oleaje (heave) alrededor de “0”.

  • Ajustes POSPac & Correcciones de GPS Post-Procesado

    • Le permite ajustar posiciones con archivos post-procesados *.OUT y valores separados por coma.


Edicion monohaz

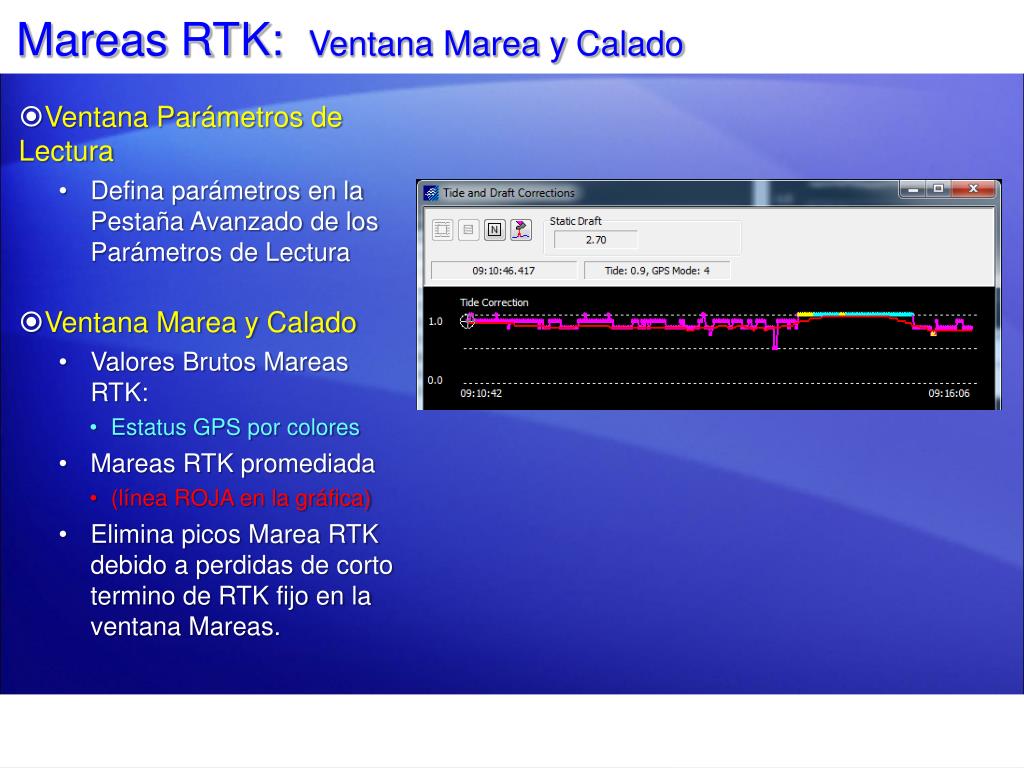

Mareas RTK: Ventana Marea y Calado

  • Ventana Parámetros de Lectura

    • Defina parámetros en la Pestaña Avanzado de los Parámetros de Lectura

  • Ventana Marea y Calado

    • Valores Brutos Mareas RTK:

      • Estatus GPS por colores

    • Mareas RTK promediada

      • (línea ROJA en la gráfica)

    • Elimina picos Marea RTK debido a perdidas de corto termino de RTK fijo en la ventana Mareas.


Edicion monohaz

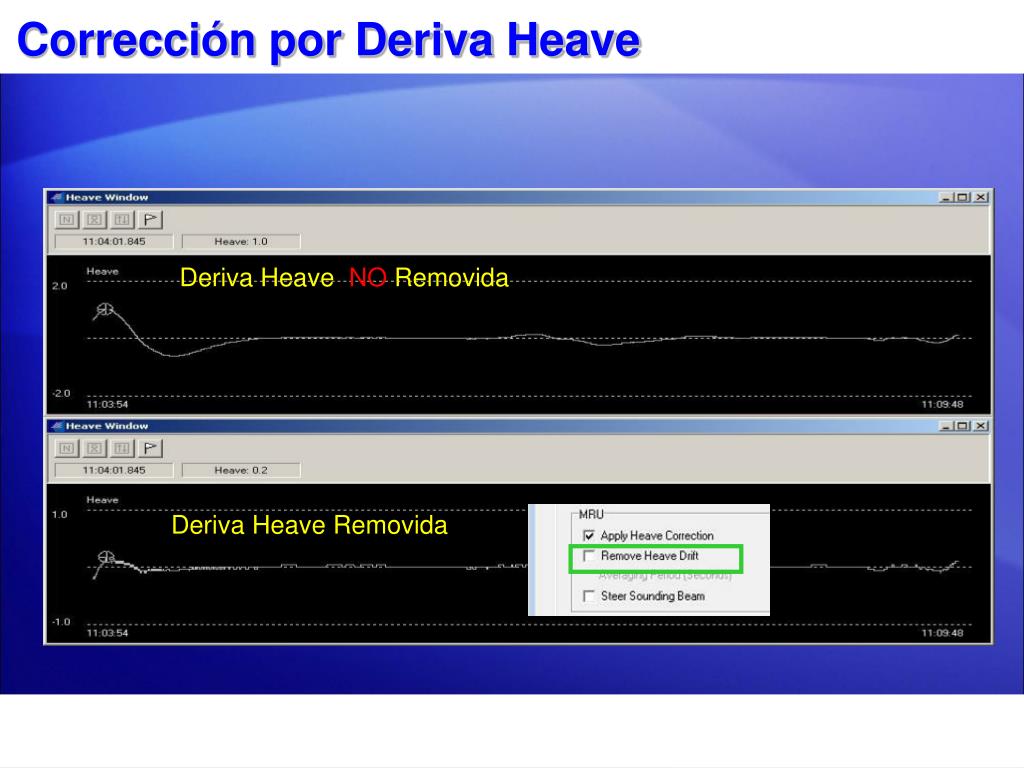

Corrección por Deriva Heave

Deriva Heave NO Removida

Valores Heave pueden derivar de su centro debido a rápidas aceleraciones o cambios de dirección

Deriva Heave Removida


Edicion monohaz

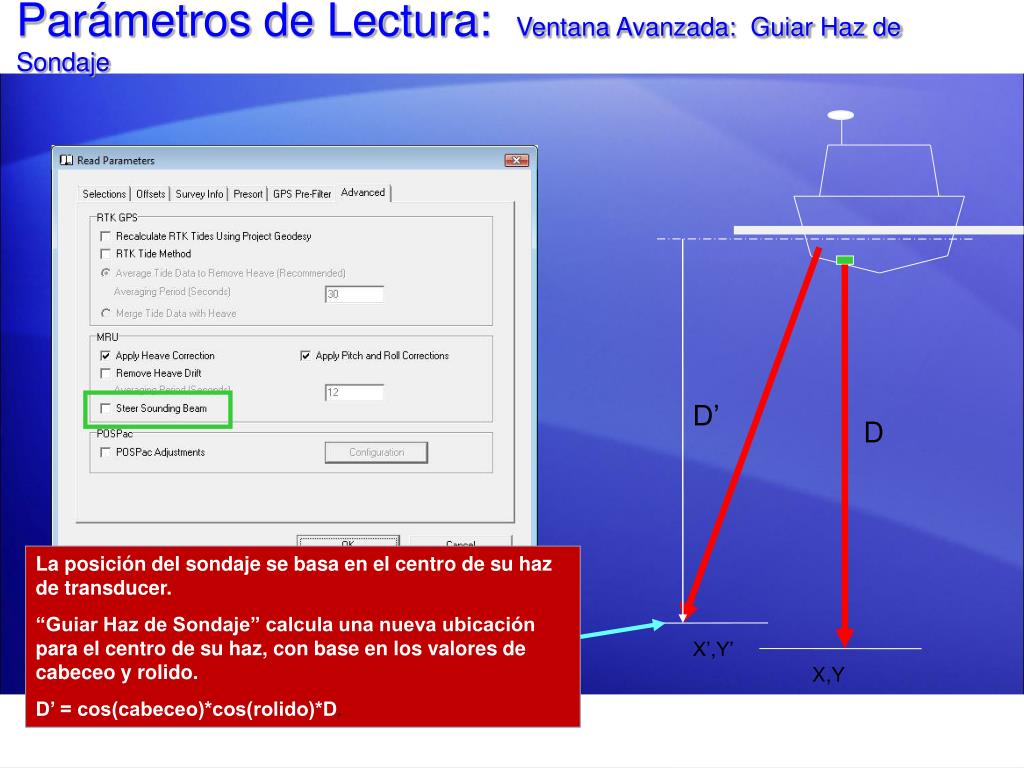

Parámetros de Lectura: Ventana Avanzada: Guiar Haz de Sondaje

D’

D

La posición del sondaje se basa en el centro de su haz de transducer.

“Guiar Haz de Sondaje” calcula una nueva ubicación para el centro de su haz, con base en los valores de cabeceo y rolido.

D’ = cos(cabeceo)*cos(rolido)*D.

X’,Y’

X,Y


Edicion monohaz

Ajustes POSPac

AVI

  • Le permite aplicar posiciones post-procesadas mejoradas, datos de oleaje, cabeceo, rolido y marea desde un archivo POSPac (POS/MV).


Edicion monohaz

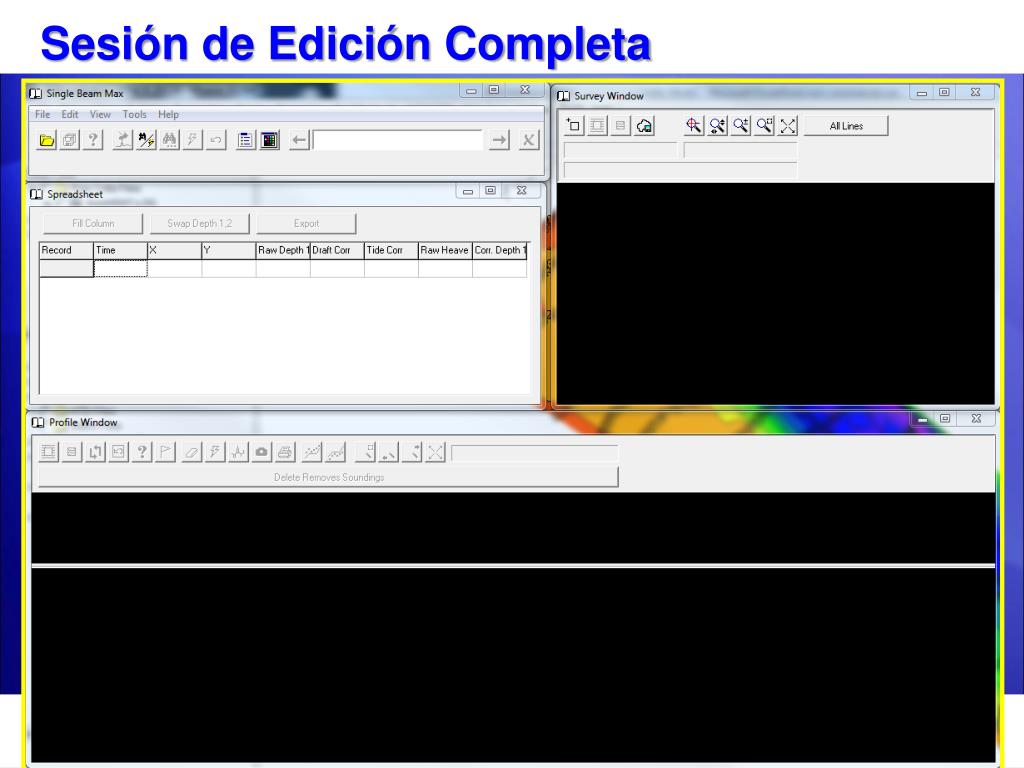

Diseño SBMAX

Ventana Control SBMAX

Hoja de Cálculo

SBMAX

Ventana Levantamiento

SBMAX

Ventana Perfil SBMAX


Edicion monohaz

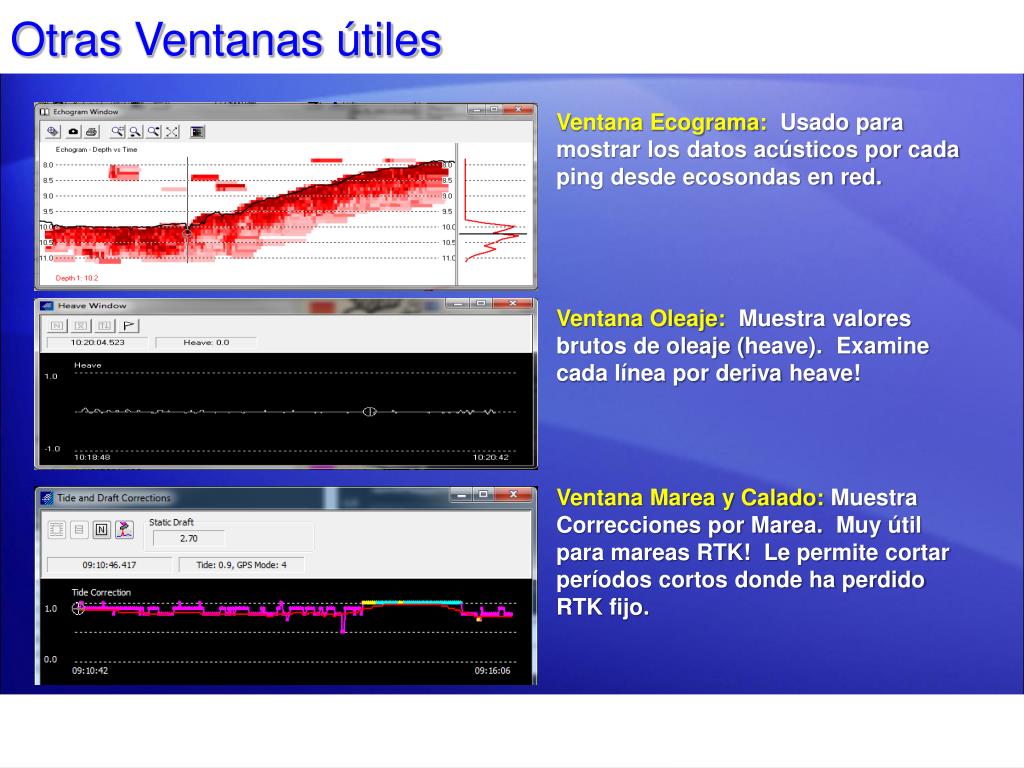

Otras Ventanas útiles

Ventana Ecograma: Usado para mostrar los datos acústicos por cada ping desde ecosondas en red.

Ventana Oleaje: Muestra valores brutos de oleaje (heave).Examine cada línea por deriva heave!

Ventana Marea y Calado: Muestra Correcciones por Marea.Muy útil para mareas RTK!Le permite cortar períodos cortos donde ha perdido RTK fijo.


Edicion monohaz

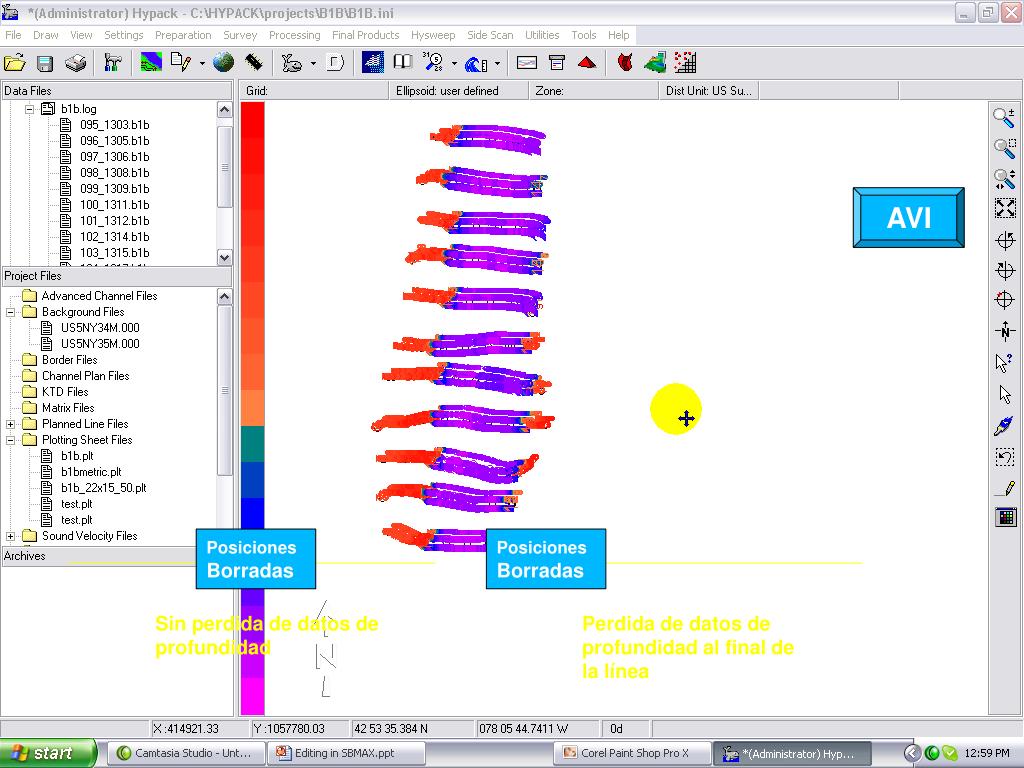

Edición Traqueos: Ventana LEVANTAMIENTO

  • Ventana LEVANTAMIENTO

  • Puede borrar puntos de posición mala individualmente.

  • O

  • “Interpola a traves” bloques definidos por el usuario

  • Edite todos sus traqueos, luego revise los perfiles uno por uno.

  • Al borrar posiciones internas no se pierden datos de profundidad, puesto que posiciones nuevas son interpoladas a lo largo del traqueo borrado.

  • Al borrar posiciones exteriores se pierden datos de profundidad.

AVI

Posiciones Borradas

Posiciones Borradas

Sin perdida de datos de profundidad

Perdida de datos de profundidad al final de la línea


Edicion monohaz

Archivos de Fondo en la Ventana LEVANTAMIENTO

Los usuarios pueden mostrar todos los archivos de fondo en la ventana de Levantamiento de SBMAX y MBMAX. Presione “F9” para obtener la ventana de Opciones de Vista y habilite “Mostrar Cartas”.


Edicion monohaz

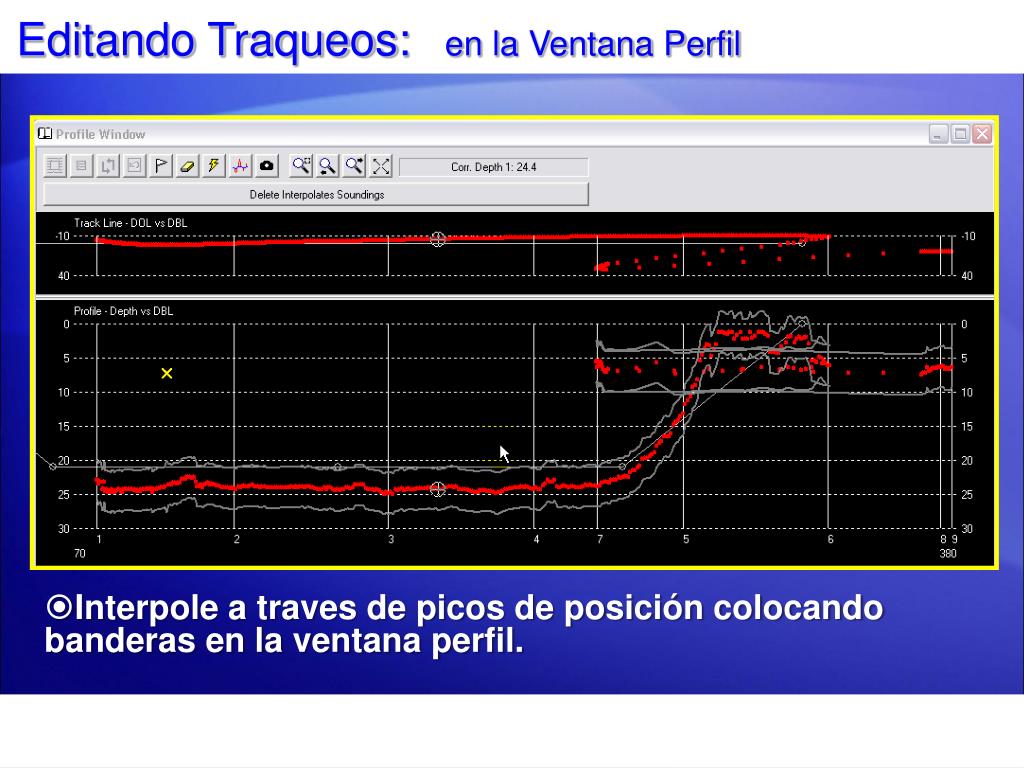

Editando Traqueos: en la Ventana Perfil

  • Interpole a traves de picos de posición colocando banderas en la ventana perfil.


Edicion monohaz

Ventana Perfil: ‘Prof vs. DBL’ or ‘Prof vs. Tiempo’

  • Levantando a través de un Canal:

    • Use ‘Prof vs.DBL’

  • Levantando alrededor de Curvas o regresándose sobre su propio rumbo.

    • Use ‘Prof vs. Tiempo’

  • Presione “F9” para obtener acceso rápido a los parámetros de presentación


Edicion monohaz

Ventana Perfil: ‘Líneas vs. Puntos


Edicion monohaz

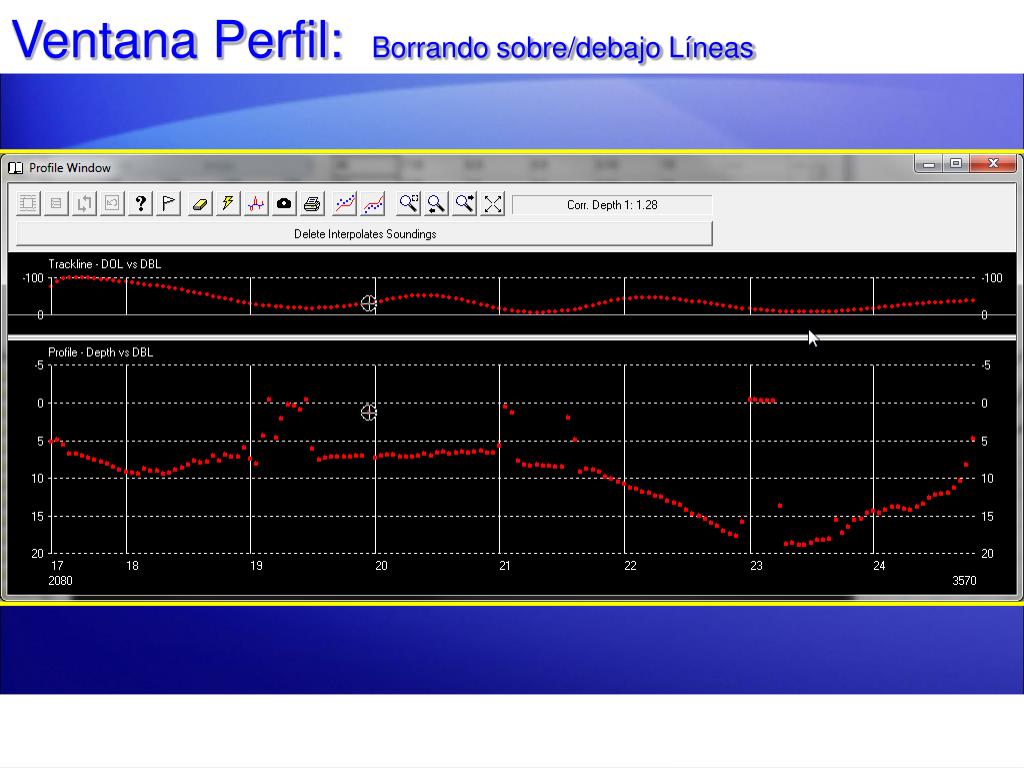

Ventana Perfil: Borrando sobre/debajo Líneas


Edicion monohaz

Ventana Ecograma:Para Ecosondas que proveen Datos Acústicos Digitales

  • Ver datos Acústicos desde:

    • Odom MK3

    • Odom CV3

    • Simrad EA400

    • Knudsen

  • Manualmente digitalice ecogramas acústicos.

  • Mostrar

    • Frecuencia Alta

    • Frecuencia Baja


Edicion monohaz

Filtros

  • Presione “CTRL F” para obtener la Ventana de Configuración de Filtros.

    • Prof. Mínima

    • Prof. Máxima

    • Límite Fuera línea

    • Límite Pico

    • Límite Cabeceo & Rolido

    • Conserve Solo Eventos

AVI


Edicion monohaz

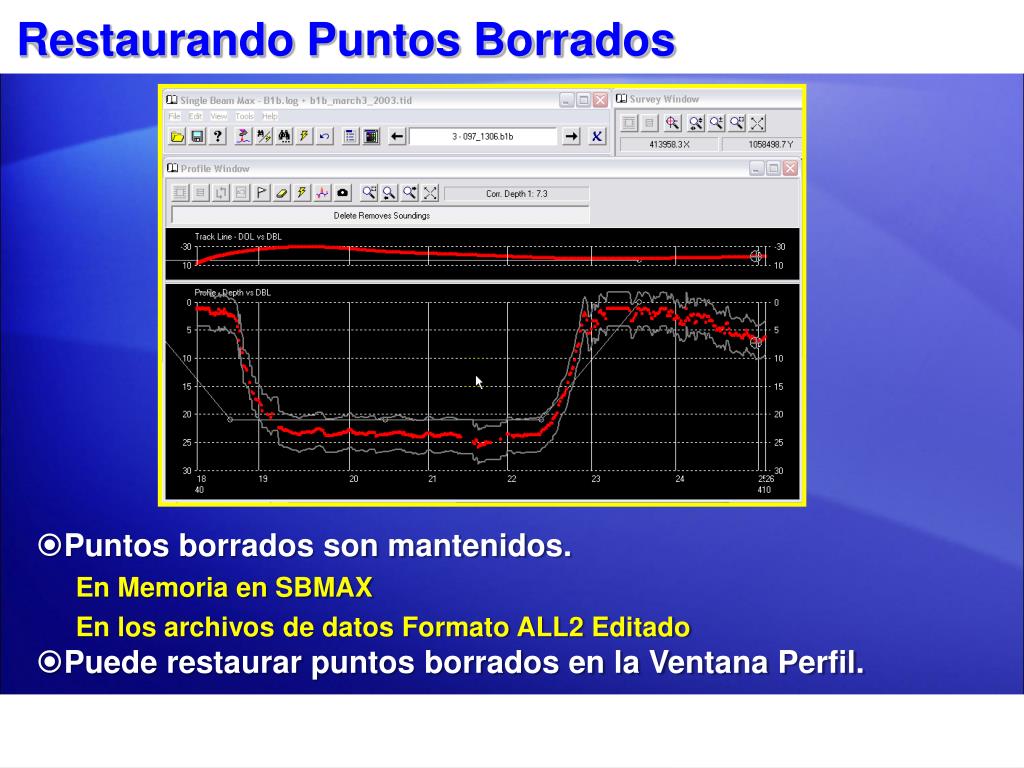

Restaurando Puntos Borrados

  • Puntos borrados son mantenidos.

    • En Memoria en SBMAX

    • En los archivos de datos Formato ALL2 Editado

  • Puede restaurar puntos borrados en la Ventana Perfil.


Edicion monohaz

Ventana Hoja de cálculo: Configuración


Edicion monohaz

Ventana Hoja de cálculo: Exportar a Archivo TXT

  • Configure su hoja de cálculo antes de exportar.

  • Salida definida por el usuario

  • Delimitadores:

    • Espacio

    • Coma

  • Opciones:

    • Un Archivo TXT por cada archivo de datos.

    • Un Archivo TXT por todos los archivos de datos.

  • Útil para rápidamente generar archivos XYZ


Edicion monohaz

Menú Herramientas

  • Ajuste Marea

    • Método Línea Central: Usado para interpolar valores de corrección de marea a lo largo de un río usando varios medidores.

    • Método 3 puntos: Usado para interpolar correcciones de marea usando 3 medidores separados.

    • Ófset Marea: Usado para agregar un ófset fijo a los valores de Corrección por Marea.

  • Ajuste Oleaje (Heave)

    • Archivo Oleaje Verdadero (True heave) POS/MV: Lee oleaje “Verdadero” desde archivos grabados por Applanix POS/MV.

    • El usuario puede entrar múltiples archivos.

    • Archivo F180 iHeave: Lee archivos “iHeave” grabados por Coda Octopus F180.

    • El usuario puede entrar múltiples archivos.

AVI


Edicion monohaz

Menú Herramientas: Ajuste Calado

  • Ajuste Calado Dinámico

    • Genera nuevas correcciones de calado dinámico con base en la velocidad de la embarcación y la tabla de corrección definida por el usuario.

    • Puede crear una tabla sencilla o una tabla para aguas profundas y someras.

    • La misma rutina de DRAFTTABLE.DLL, ahora disponible para post-procesamiento.


Edicion monohaz

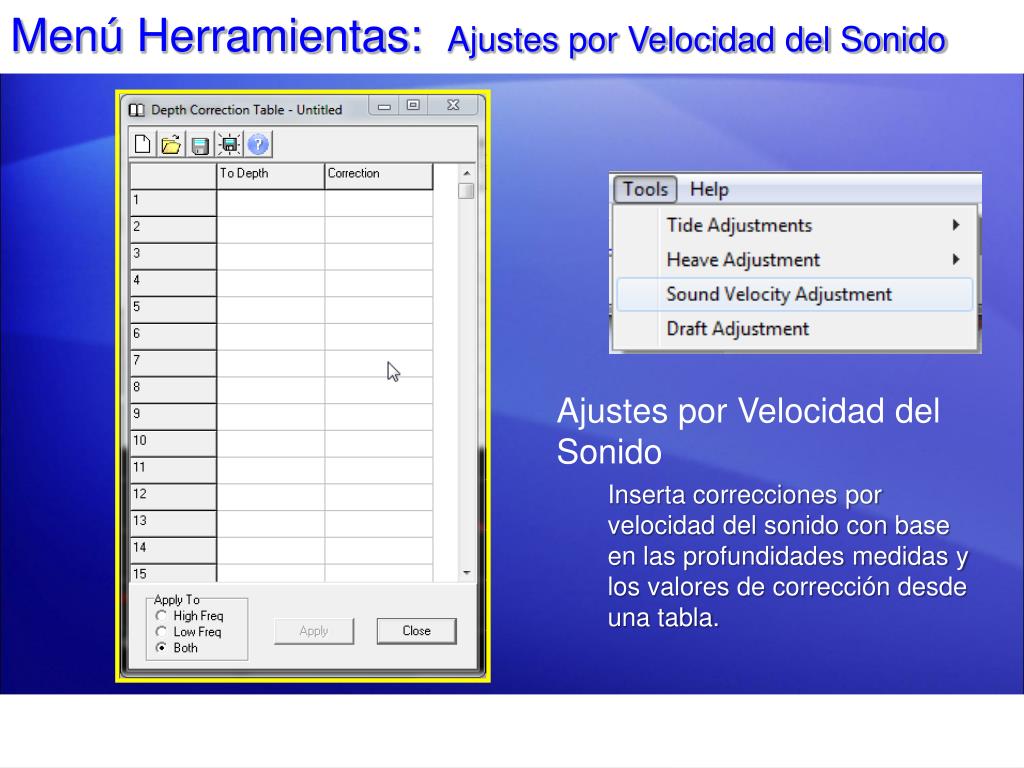

Menú Herramientas: Ajustes por Velocidad del Sonido

  • Ajustes por Velocidad del Sonido

    Inserta correcciones por velocidad del sonido con base en las profundidades medidas y los valores de corrección desde una tabla.


Edicion monohaz

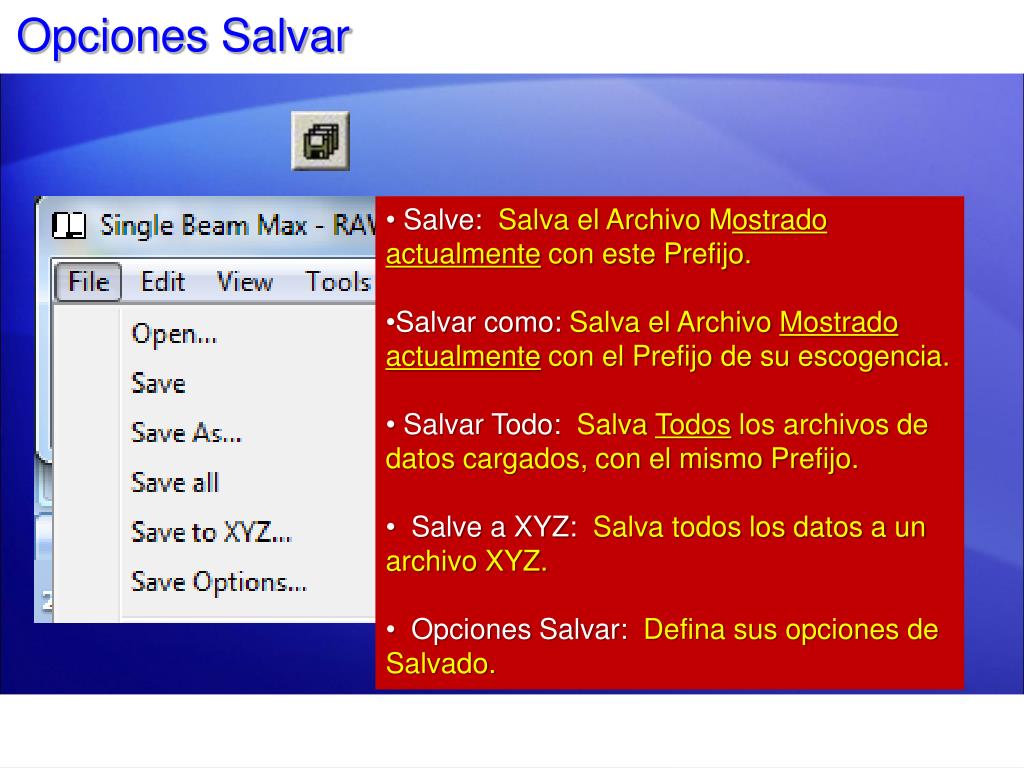

Opciones Salvar

  • Salve: Salva el Archivo Mostrado actualmente con este Prefijo.

  • Salvar como: Salva el Archivo Mostrado actualmente con el Prefijo de su escogencia.

  • Salvar Todo: Salva Todos los archivos de datos cargados, con el mismo Prefijo.

  • Salve a XYZ: Salva todos los datos a un archivo XYZ.

  • Opciones Salvar: Defina sus opciones de Salvado.


Edicion monohaz

Opciones Salvar

  • Archivos son salvados a la carpeta Edit del proyecto.

  • Archivos de datos originales no son modificados de ninguna forma.

  • Opciones de Extensión de Archivos:

    • *.EDT (por Defecto)

    • Definido por el usuario

      • (Útil para separar datos Pre vs Post levantamiento)

      • Puede ahora tener extensiones de longitud ilimitada.

  • Formatos Archivo:

    • Formato ALL2 Editado

    • (por Defecto)

    • Formato ALL Editado Viejo


Edicion monohaz

Notas Levantamiento

Menú Archivo desplegable

  • Mostrar Parámetros de Lectura...

    • Volver a mostrar Ventana Parámetros de Lectura, para re-verificar los parámetros que fueron aplicados a los datos brutos cuando fueron cargados

    • NOTA:Estos Parámetros NO PUEDEN ser cambiados una vez los archivos han sido cargados en el Editor

  • Mostrar Notas Levantamiento…

    • Muestra cualquier Nota que haya sido entrada en la Ventana Comentarios de SURVEY cuando el archivo de datos Brutos estaba siendo colectado

    • Usado cuando los editores no participaron en el levantamiento.


Edicion monohaz

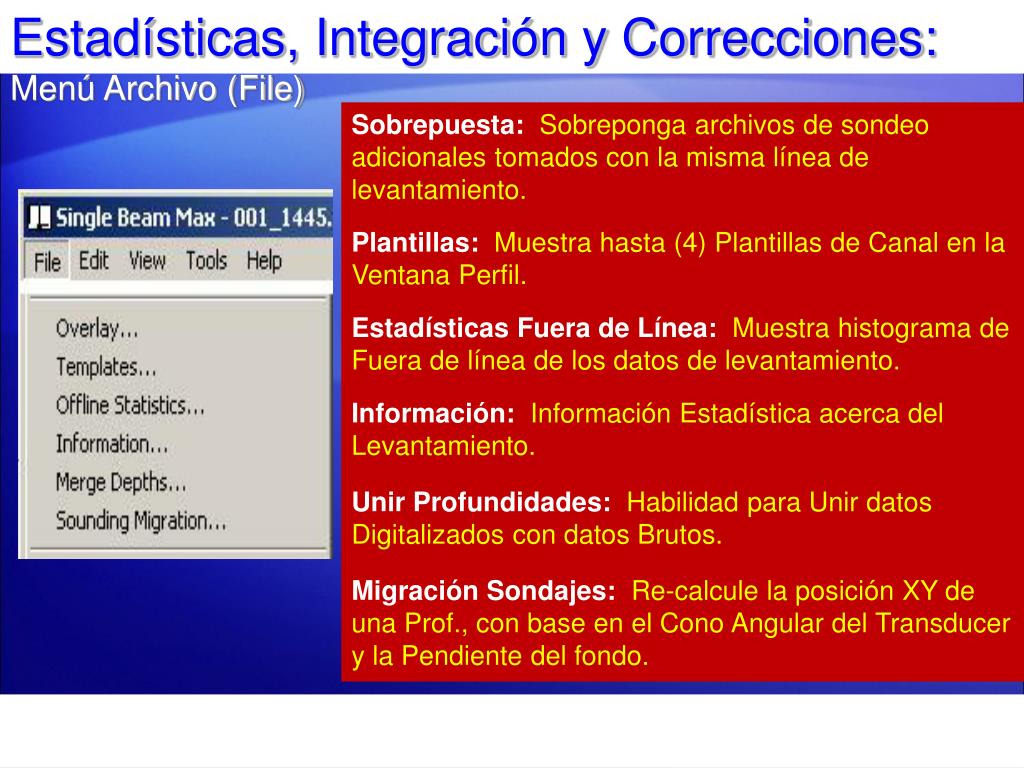

Estadísticas, Integración y Correcciones:

Menú Archivo (File)

Sobrepuesta:Sobreponga archivos de sondeo adicionales tomados con la misma línea de levantamiento.

Plantillas:Muestra hasta (4) Plantillas de Canal en la Ventana Perfil.

Estadísticas Fuera de Línea:Muestra histograma de Fuera de línea de los datos de levantamiento.

Información:Información Estadística acerca del Levantamiento.

Unir Profundidades:Habilidad para Unir datos Digitalizados con datos Brutos.

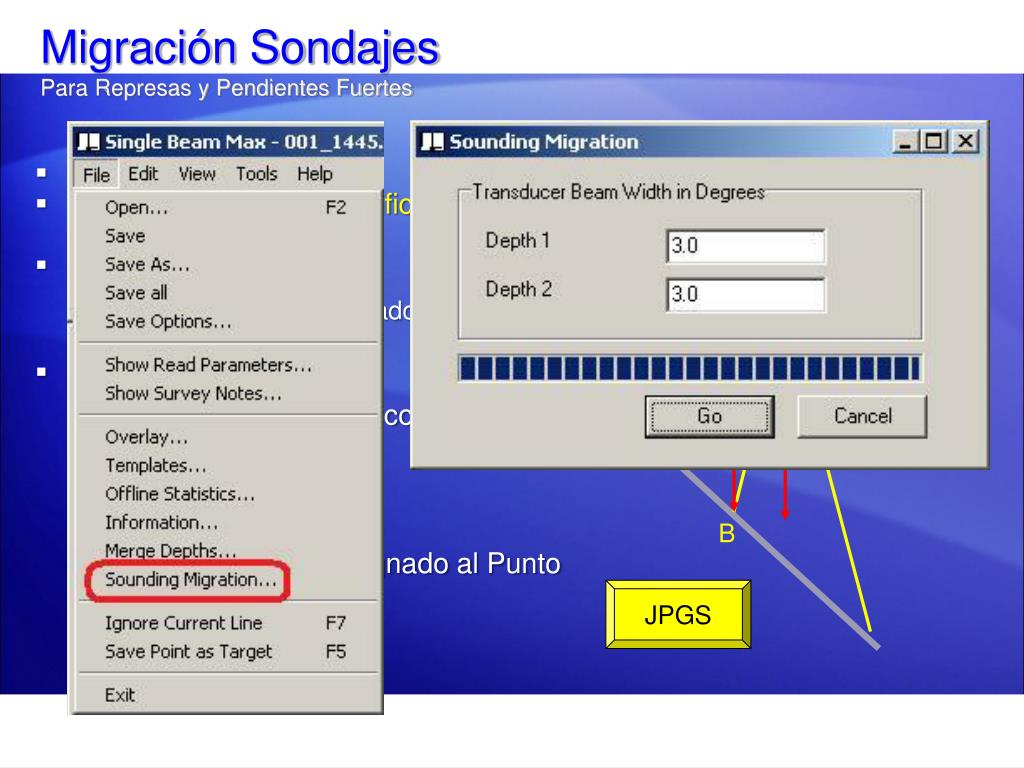

Migración Sondajes:Re-calcule la posición XY de una Prof., con base en el Cono Angular del Transducer y la Pendiente del fondo.


Edicion monohaz

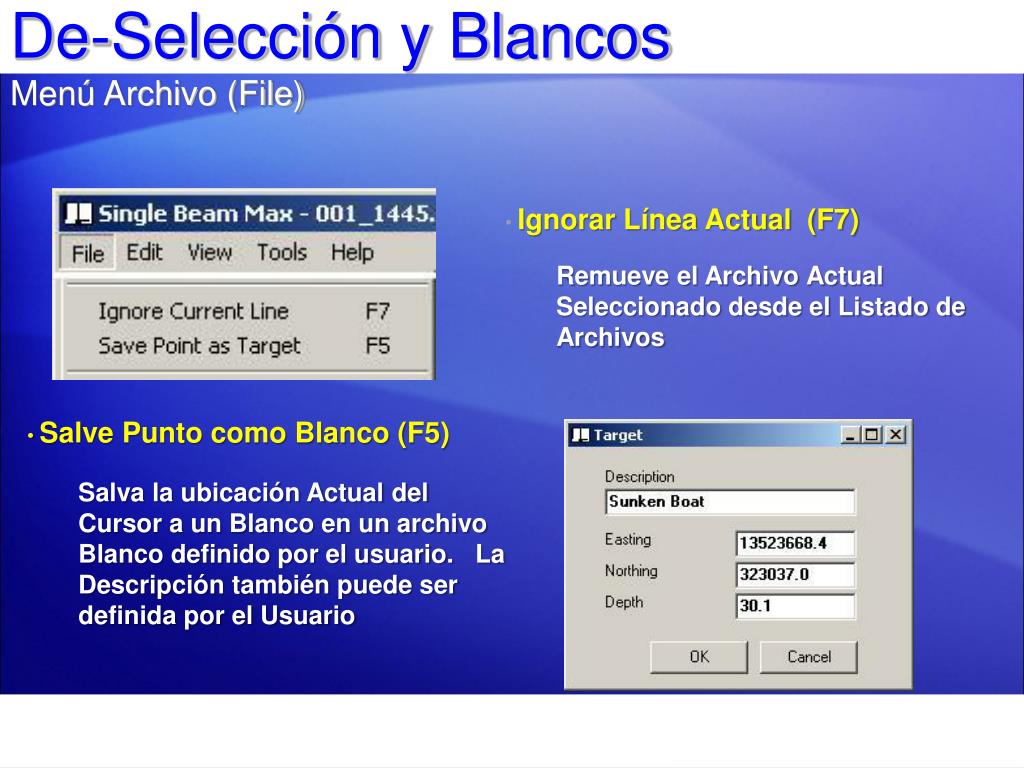

De-Selección y Blancos

Menú Archivo (File)

  • Ignorar Línea Actual (F7)

    Remueve el Archivo Actual Seleccionado desde el Listado de Archivos

  • Salve Punto como Blanco (F5)

    Salva la ubicación Actual del Cursor a un Blanco en un archivo Blanco definido por el usuario.La Descripción también puede ser definida por el Usuario


Edicion monohaz

Sobreponiendo Archivos de Datos Previos

  • Archivos de datos de otros levantamientos pueden ser mostrados en la ventana perfil.

  • Los datos deben ser colectados con las mismas líneas planeadas.


Edicion monohaz

Migración SondajesPara Represas y Pendientes Fuertes

  • A = Posición Transducer

  • B= Punto de 1er Enzonificación

  • Sin Migración.

    • Prof. D = AB es asignado al PuntoP

  • Con Migración.

    • Prof. D’ es calculada con base en:

      • Prof. D

      • Ancho de Haz

      • Fondo Pendiente

    • Prof. D’es luego asignado al Punto P’.

P’ P

A

D’

D

B

JPGS


Edicion monohaz

Menú Edit

Borrar Punto: Remueve un punto sencillo.

Insertar Punto: Usado para insertar punto(s) antes o después de la posición actual del cursor.

Unir Correcciones: Ajuste los Sondajes Brutos al agregar todas las correcciones individuales a el. Luego hace cero todas las correcciones.

Llenar Levantamiento: Le permite definir un valor constante para calado dinámico, marea, velocidad del sonido, etc.

Diferencia Prof. 1-2: Toma la diferencia entre Depth 1 (Alta Freq.) y Depth 2 (Baja Freq.) y lo almacena en el valor de Depth 1 Bruto.

Diferencia Prof. 2-1:

Valor Absoluto Depth 1: Modifica valores Depth 1 Brutos al tomar el valor absoluto.

Valor Absoluto Depth 2: Modifica los valores Depth 2 Brutos al tomar los valores absolutos.


Edicion monohaz

Sesión de Edición Completa


  • Login
