  1. DIAGRAMA DE FLUJO DE DATOS RODRIGUEZ MARCOS FIDEL ALVAREZ JORDAN SERGIO OSCAR JOSUE HERNANDEZ ESTRADA SANCHEZ TOLEDANO DANIEL REA DURAN OMAR EFREN

  2. Un diagrama de flujo de datos (DFD por sus siglas en español e inglés) es una representación gráfica para la maceta del "flujo" de datos a través de un sistema de información. Un diagrama de flujo de datos también se puede utilizar para la visualización de procesamiento de datos (diseño estructurado). Es una práctica común para un diseñador dibujar un contexto a nivel de DFD que primero muestra la interacción entre el sistema y las entidades externas. Este contexto a nivel de DFD se "explotó" para mostrar más detalles del sistema que se está modelando.

  3. Los diagramas de flujo de datos fueron inventados por Larry Constantine, el desarrollador original del diseño estructurado, basado en el modelo de computación de Martin y Estrin: "flujo gráfico de datos" . Los diagramas de flujo de datos (DFD) son una de las tres perspectivas esenciales de Análisis de Sistemas Estructurados y Diseño por Método SSADM. El patrocinador de un proyecto y los usuarios finales tendrán que ser informados y consultados en todas las etapas de una evolución del sistema. Con un diagrama de flujo de datos, los usuarios van a poder visualizar la forma en que el sistema funcione, lo que el sistema va a lograr, y cómo el sistema se pondrá en práctica.

  4. Componentes de un Diagrama de Flujo de Datos

  5. Procesos • • Cuando un flujo de datos entra en un proceso • sufre una transformación. Un proceso no es • origen ni final de los datos, sólo lugar de • transformación de ellos. • • Un proceso puede trasformar un dato en • varios. • • Es necesario un proceso entre una Entidad • Externa y un Almacén de datos. • • Un proceso puede representarse señalando • una localización. La localización expresa la • unidad o área dentro de la organización • donde se realiza el proceso.

  6. Almacén de Datos • • Representa la información en reposo • • No puede crear, destruir ni transformar datos • • No puede estar comunicado directamente con otro • almacén o Entidad externa • • El flujo de datos (Entrada y Salida) no lleva nombre • cuando incide sobre su contenido completo • • No debe estar referido al entorno físico, y por tanto, • no se diferencian los ficheros convencionales de las • bases de datos • • No se representa la clave de acceso a este almacén • sino sólo la operación que se realiza (lectura, • escritura, actualización)

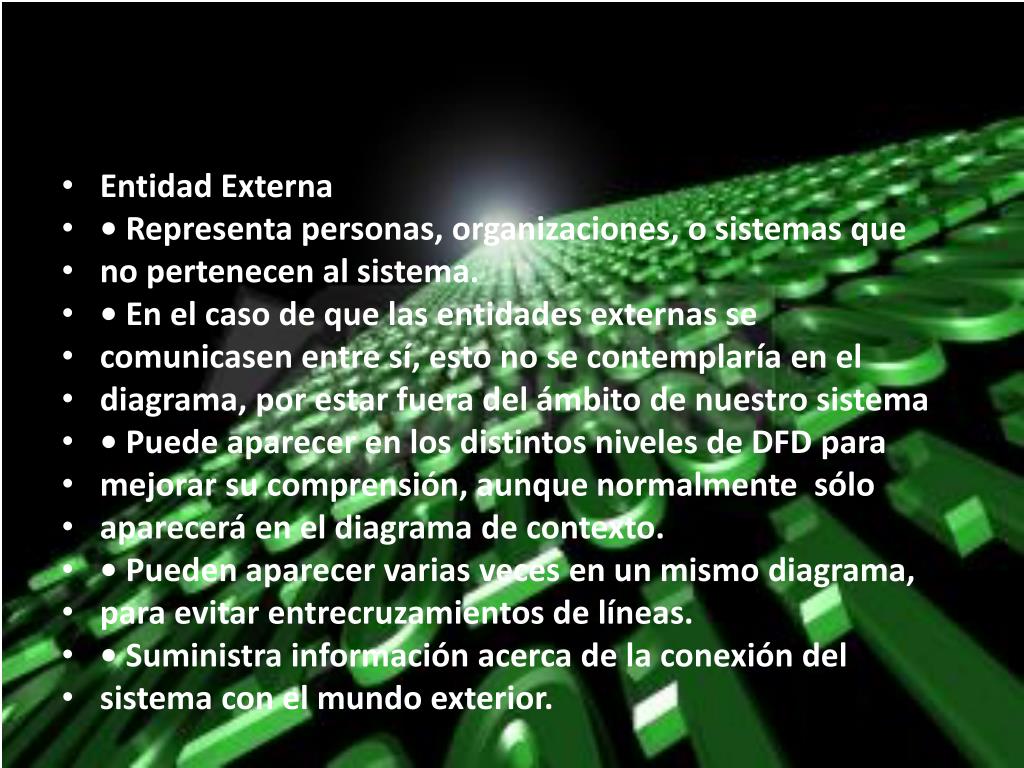

  7. Entidad Externa • • Representa personas, organizaciones, o sistemas que • no pertenecen al sistema. • • En el caso de que las entidades externas se • comunicasen entre sí, esto no se contemplaría en el • diagrama, por estar fuera del ámbito de nuestro sistema • • Puede aparecer en los distintos niveles de DFD para • mejorar su comprensión, aunque normalmente sólo • aparecerá en el diagrama de contexto. • • Pueden aparecer varias veces en un mismo diagrama, • para evitar entrecruzamientos de líneas. • • Suministra información acerca de la conexión del • sistema con el mundo exterior.

  8. Flujo de Datos • • El concepto de flujo de datos es similar al concepto de • tubería a través del cual fluye información de • estructura conocida. • • Los datos no pueden ser creados ni destruidos por un • flujo de datos. • • Sirve para conectar el resto de los componentes de un • DFD. • • No es un activador de procesos. • • Cuando un proceso almacena datos, la flecha de flujo • de datos se indica en la dirección del almacén de • datos y a la inversa si es el proceso el que lee datos • en el almacén.

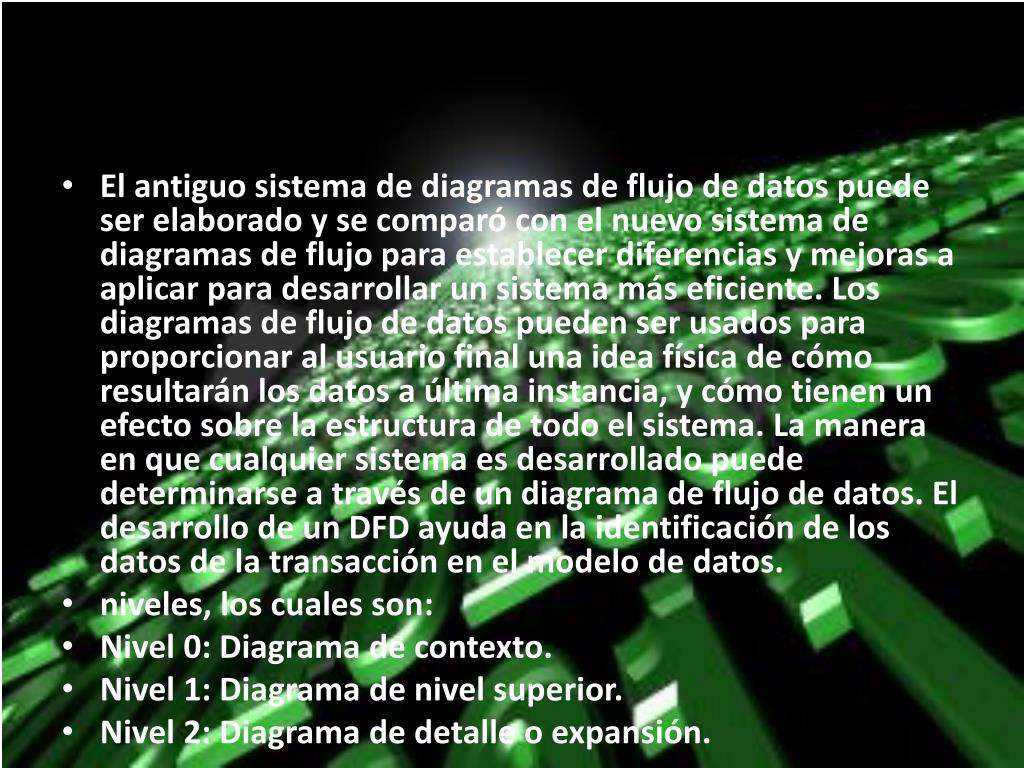

  9. El antiguo sistema de diagramas de flujo de datos puede ser elaborado y se comparó con el nuevo sistema de diagramas de flujo para establecer diferencias y mejoras a aplicar para desarrollar un sistema más eficiente. Los diagramas de flujo de datos pueden ser usados para proporcionar al usuario final una idea física de cómo resultarán los datos a última instancia, y cómo tienen un efecto sobre la estructura de todo el sistema. La manera en que cualquier sistema es desarrollado puede determinarse a través de un diagrama de flujo de datos. El desarrollo de un DFD ayuda en la identificación de los datos de la transacción en el modelo de datos. • niveles, los cuales son: • Nivel 0: Diagrama de contexto. • Nivel 1: Diagrama de nivel superior. • Nivel 2: Diagrama de detalle o expansión.

  10. Características de los niveles • Diagrama de Contexto: Nivel 0 • En el diagrama de contexto se caracterizan todas las interacciones que realiza un sistema con su entorno (entidades externas), estas pueden ser otros sistemas, sectores internos a la organización, o factores externos a la misma. Se dibuja un sólo proceso que representa al sistema en cuestión y se escribe su nombre en dicha burbuja como un sustantivo común más adjetivos. De él solamente parten los flujos de datos que denotan las interrelaciones entre el sistema y sus agentes externos, no admitiéndose otros procesos ni almacenamientos en el dibujo. • Resulta de gran utilidad para los niveles posteriores de análisis como herramienta de balanceo.

  11. Diagrama de Nivel Superior: Nivel 1 • En el diagrama de nivel superior se plasman todos los procesos que describen al proceso principal. En este nivel los procesos no suelen interrelacionarse directamente, sino que entre ellos debe existir algún almacenamiento o entidad externa que los una. Esta regla de construcción sirve como ayuda al analista para contemplar que en un nivel tan elevado de abstracción (DFD Nivel 1) es altamente probable que la información que se maneja requiera ser almacenada en el sistema aunque no esté especificado por un Requisito funcional, siendo en realidad un requisito no-funcional.

  12. Diagrama de Detalle o Expansión: Nivel 2 • En un diagrama de nivel 2 o mayor, comienzan a explotarse las excepciones a los caminos principales de la información dado que aumenta progresivamente el nivel de detalle. De aquí en adelante se permiten los flujos entre procesos. • El DFD nivel 2 puede considerarse el máximo para ser validado en forma conjunta con el usuario dado que en los niveles posteriores el alto grado de complejidad del diagrama puede resultar de muy difícil lectura para personas ajenas al equipo de sistemas. También se recomienda el diagrama de nivel superior.
