Построение сечений сборного ленточного фундамента

1. Построение сечений сборного ленточного фундамента Преподаватель дисциплины «Проектирование архитектурных конструкций» КапичулаОксана Николаевна

2. Общий вид сборного ленточного фундамента Фундамент состоит: • - фундаментные блоки(блоки стен подвала); • - фундаментные плиты (блок подушки); • - армированный пояс; • - песчаная подушка

3. Сечения фундамента выполняются к чертежу «Схема расположения элементов фундамента»(вид фундамента сверху) На схеме расположения элементов фундамента сечения обозначают разрывными линиями и подписывают двойными буквами или цифрами: «А-А»; стрелками показывают направление взгляда

4. Вид фундамента в сечении, основные элементы и отметки Высотные отметки считаются от уровня пола 1-ого этажа; измеряются в метрах Глубина заложения фундамента измеряется в миллиметрах Положение координационной оси определяется по привязке стены к ней

5. Размеры, проставляемые на изображении сечения фундамента Размеры фундаментных плит и блоков, армированного пояса и песчаной подушки; Размеры уступов; Размеры привязок стены, фундаментного блока и фундаментной плиты к координационной оси; Глубина заложения фундамента Примечание 1: стену и перекрытие 1-ого этажа в практических работах не показывают, привязку стены к оси показывают на армированном поясе. Примечание 2: помимо перечисленных отметок и размеров в сечении показывают гидроизоляцию и штриховку материалов

6. Фундаментные плиты • Размеры фундаментных плит определяются по ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов и по ГОСТ 13579-78 Блоки бетонные для стен подвалов • Стандартные швы между плитами – 20мм Размеры Построение 2

7. Фундаментные блоки • Размеры фундаментных блоков определяются по ГОСТ 13579-78 Блоки бетонные для стен подвалов • Стандартные вертикальные и горизонтальные швы между блоками – 20мм Размеры Построение 2 Сечение В-В

8. Размеры отмостки • Отмостку показывают для сечений фундамента под наружными стенами • Относительно уровня земли отмостку углубляют на 150мм Построение 2

9. Пример Задано: • - фундамент состоит из 2-ух рядов фундаментных блоков шириной 600 и фундаментных плит шириной 1200; • - поверх блоков устроен армированный пояс толщиной 100мм и шириной 640 (в соответствии с размером стены); • - под подошвой находиться песчаная подушка толщиной 100мм; • - отметка обреза фундамента: -0.65; • - планировочная отметка земли: -1.05; • - отметка пола подвала: -1.80 Требуется: • - выполнить сечение фундамента под наружной несущей стеной толщиной 640

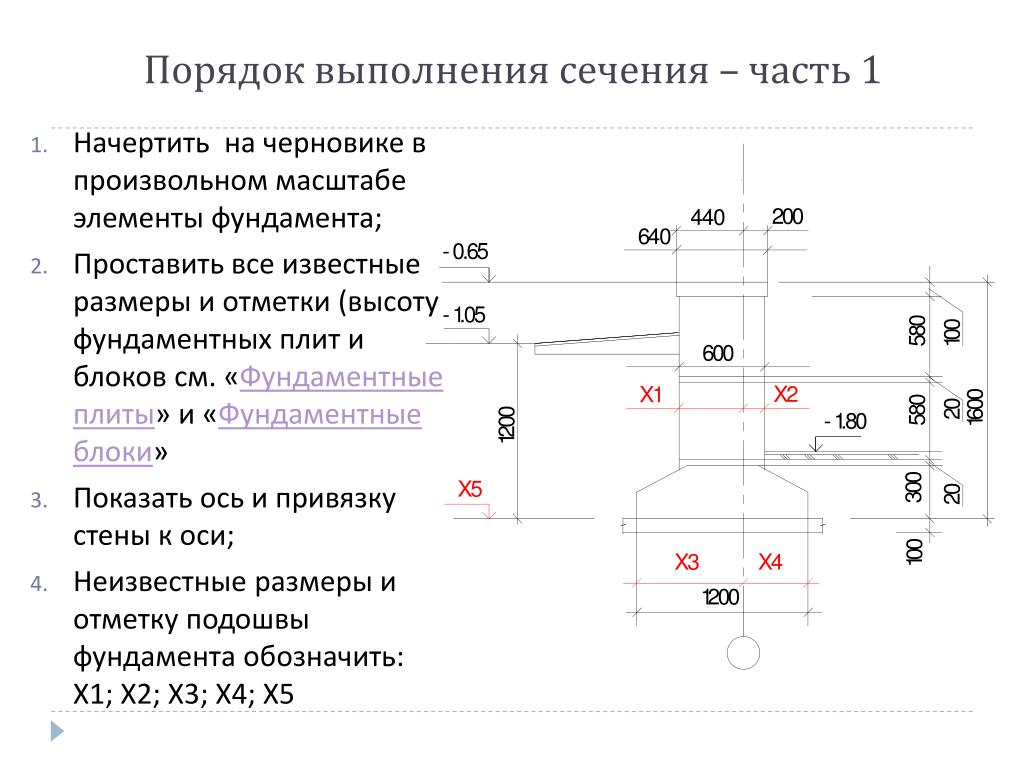

10. Порядок выполнения сечения – часть 1 • Начертить на черновике в произвольном масштабе элементы фундамента; • Проставить все известные размеры и отметки (высоту фундаментных плит и блоков см. «Фундаментные плиты» и «Фундаментные блоки» • Показать ось и привязку стены к оси; • Неизвестные размеры и отметку подошвы фундамента обозначить: X1; X2; X3; X4; X5

11. Порядок выполнения сечения – часть 1 • Рассчитать уступы фундамента относительно стены

12. Порядок выполнения сечения – часть 1 • Рассчитать размеры привязки фундаментного блока к оси(см. рисунок)

13. Порядок выполнения сечения – часть 1 • Рассчитать выступы фундаментной плиты относительно фундаментного блока(выступы должны быть одинаковы)(см. рисунок)

14. Порядок выполнения сечения – часть 1 • Рассчитать размеры привязки фундаментной плиты к оси: к размерам привязок фундаментного блока прибавить выступы плиты относительно блока(см. рисунок)

15. Порядок выполнения сечения – часть 1 • Рассчитать отметку обреза фундамента: А) Перевести планировочную отметку земли в миллиметры: 1.05м=1050мм Б) Прибавить полученную цифру к глубине щзаложения фундамента: 1050+1200=2250мм В) Полученную цифру перевести в метры и добавить знак «-»: 2250мм=2.25м; отметка: «-2.25»

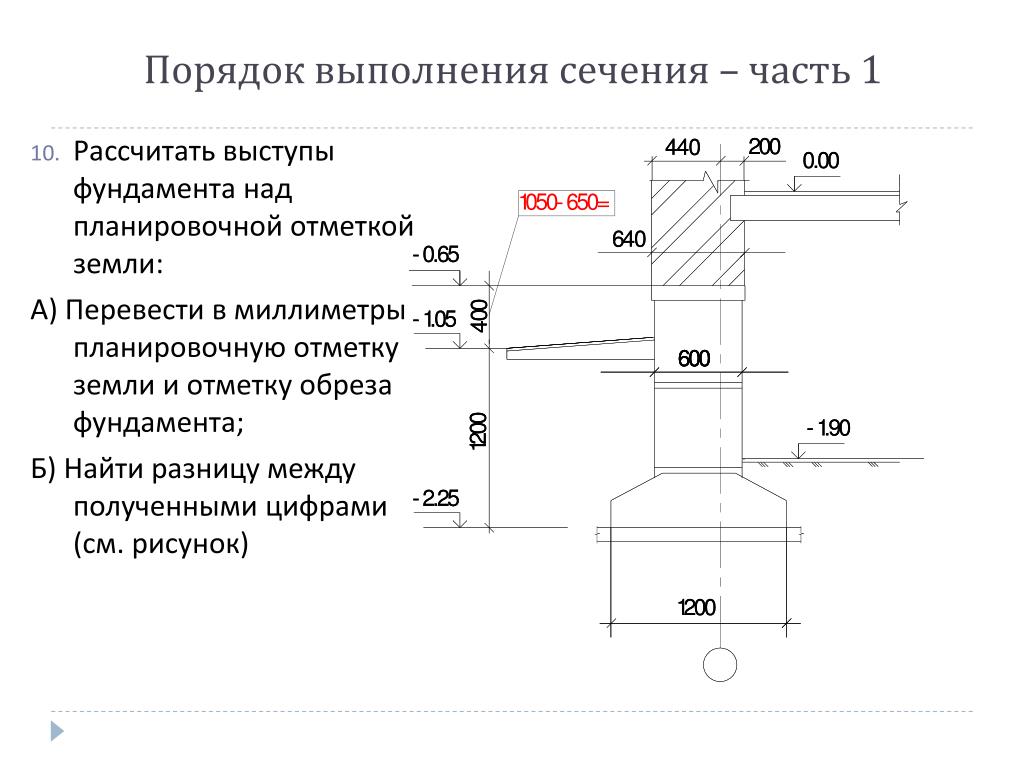

16. Порядок выполнения сечения – часть 1 • Рассчитать выступы фундамента над планировочной отметкой земли: А) Перевести в миллиметры планировочную отметку земли и отметку обреза фундамента; Б) Найти разницу между полученными цифрами(см. рисунок)

17. Порядок выполнения сечения – часть 1 • Рассчитать насколько уровень пола подвала поднят над подошвой фундамента: А) Перевести отметку обреза фундамента и отметку пола подвала в миллиметры; Б) Найти разницу между полученными цифрами (см. рисунок)

18. Порядок выполнения сечения – часть 1 • На черновике выполнить чертеж сечения и указать на нем все размеры и отметки (см. рисунок) Примечание: цифры обозначенные зеленым цветом в чистовик переносить не надо (они нужны только для построений) Построение 1 Построение 3

19. Порядок выполнения сечения – часть 2 • На формате А3 разметить границы чертежа в масштабе 1:50 или 1:20; • Начертить в тонких линиях прямоугольник, размеры которого равны ширине и высоте фундаментной плиты( в данном примере натуральные размеры: 1200 и 300мм, в масштабе 1:20 следует начертить 60 и 15мм); • Добавить сверху прямоугольник с размерами равными высоте и ширине фундаментных блоков (чтобы разместить его по центру следует пользоваться рассчитанными выступами по 300мм – см. цифры показанные зеленым цветом); • Отступить вниз толщину песчаной подушки и прочертить линию; • Поверх фундаментных блоков прочертить границы армированного пояса;

20. Порядок выполнения сечения – часть 2 • Прочертить размеры скосов фундаментной плиты (см. «Фундаментные плиты») и швы толщиной 20 мм (1мм в М1:20 между фундаментным блоками и между блоками и плитой); • Отступить размер привязки стены от внутренней границы армированного пояса (в данном примере 200мм) и прочертить осевую линию; • Отступить от уровня подошвы фундамента наверх размер глубины его заложения и прочертить уровень планировочной отметки земли и по размерам начертить отмостку (см. «Размеры отмостки»);

21. Порядок выполнения сечения – часть 2 • Отступить от подошвы фундамента наверх расстояние до пола подвала (в данном примере 450мм – см. цифры показанные зеленым цветом) и прочертить двойной линией толщиной 2мм пол подвала; • Выполнить обводку контура фундаментной плиты и песчаной подушки; • Выполнить обводку контура фундаментных блоков; • Выполнить обводку армированного пояса; • Выполнить обводку контура отмостки и пола подвала; • Выполнить условное обозначение грунта;

22. Порядок выполнения сечения – часть 2 • Выполнить штриховку материалов каждого элемента; • Нанести размерные линии и засечки; • Проставить размеры цифрами; • Нанести высотные отметки; • Показать линиями толщиной 1-2мм гидроизоляцию; • Выполнить надписи названий гидроизоляции, песчаной подушки и армированного пояса; • Обозначить сечение буквами или цифрами, надписать масштаб

23. Сечение под наружной самонесущей стеной • Элементы фундамента имеют такие же размеры как и для фундамента по несущей стеной • Отличается положение оси (см. рисунок); • Следует пересчитать размеры привязок Фундаментных плит и фундаментных блоков к оси (см. цифры, обозначенные красным цветом) • Дальнейший порядок выполнения сечения сохраняется

24. Сечение под внутренней стеной • Внутренняя стена обычно имеет толщину 380мм, толщину фундаментного блока следует выбирать 400мм (см. «Фундаментные блоки»); • Фундаментная плита назначается обычно большей ширины по сравнению с фундаментами под наружными стенами; • Отмостка в сечение не попадает; • Привязка стен, фундаментных плит и блоков к оси – центральная
