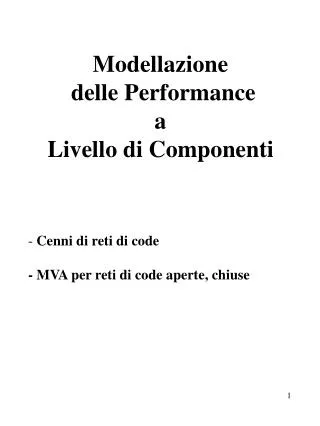

Modellazione delle Performance a Livello di Componenti. Cenni di reti di code - MVA per reti di code aperte, chiuse. Tipi di risorse in una rete di code. S(n) R(n). n. Load independent. S(n) R(n). n. Load dependent. S(n) R(n). n. Delay. uscite. arrivi. DISK. DISK. CPU. TAPE.

soleil
Download Presentation

Modellazione delle Performance a Livello di Componenti

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Modellazione delle Performance a Livello di Componenti • Cenni di reti di code- MVA per reti di code aperte, chiuse

  2. Tipi di risorse in una rete di code S(n) R(n) n Load independent S(n) R(n) n Load dependent S(n) R(n) n Delay

  3. uscite arrivi DISK DISK CPU TAPE TAPE M clienti CPU Reti di code aperte Reti di code chiuse

  4. Nomenclatura K: numero di code X0: throughput medio della rete. Nel caso di rete aperta in regime stazionario X0 =  Vi: numero medio di visite al servente i da parte di una richiesta generica da quando viene generata all’istante in cui viene soddisfatta (esce dal sistema nel caso di rete aperta) Si: tempo medio di servizio di una richiesta del servente i Wi: tempo medio di attesa in coda di una richiesta nella coda i Ri: tempo medio di risposta di una richiesta nella coda i. Ri = Si + Wi Xi: throughput della coda i-esima Xi =X0 Vi R’i: tempo medio di residenza di una richiesta generica nella coda i dall’istante in cui viene generata all’istante in cui viene soddisfatta (esce dal sistema nel caso di rete aperta) R’i =Vi Ri Di: la domanda di servizio che una richiesta effettua ad un servente di una coda i dall’istante in cui viene generata all’istante in cui viene soddisfatta (esce dal sistema nel caso di rete aperta) Di =Vi Si

  5. Qi: tempo totale speso da una richiesta in attesa nella coda i dall’istante in cui viene generata all’istante in cui viene soddisfatta (esce dal sistema nel caso di rete aperta) Qi =Vi Wi ------------------------------- R’i =Vi Ri =Vi (Wi +Si) =Wi Vi + Si Vi = Qi +Di ------------------------------- R0: tempo medio di risposta ad una richiesta dell’intero sistema R0 = ki=1 R’i ni: numero medio di richieste alla coda i in attesa o che stanno ricevendo un servizio N: numero medio di richieste nel sistema N = ki=1 ni

  6. Trattazione Reti Aperte (Single Class) Equazioni: Arrival theorem (for open networks): il numero medio di richieste residenti in una coda i trovate da una richiesta entrante nella stessa coda (nai) è pari al numero medio di richieste nella coda i (ni) . . Ri(n) = Si + Wi(n) = Si + ni  Si Applicando la legge di Little (ni = Xi Ri) e Ui = XiSisi ha: . Ri = Si _ (1-Ui) Quindi: . R’i = Vi Ri = Di _ (1-Ui) Inoltre: . ni = Ui _ (1-Ui) Ri = Si (1 + ni) = Si + Si Xi Ri Ri (1- Ui) = Si Dato che Ui = Xi Si

  7. Trattazione Reti Aperte (Single Class) Calcolo del massimo  : Ricordiamo che in una rete aperta la frequenza media di utenti che entrano nella rete viene fissata a priori; dato che per  troppo alto la rete diventerà instabile, siamo interessati al massimo valore di  che possiamo applicare alla rete. Dato che: . Ui = Xi Si =  Vi Si vale la .  = Ui / Di dato che Di = Vi Si Sapendo che in condizioni di massimo utilizzo della coda i Ui sarà pari a 1, possiamo calcolare il massimo  che non destabilizza il sistema: . 1 _ maxki=1 Di

  8. DISK2 DISK1 CPU Esempio DB Server(Example 9.1) 10800 request per hour = X0 DCPU = 0,2 sec Service demand at CPU VDISK1 = 5 VDISK2 = 3 SDISK1 = SDISK2 = 15 msec DDISK1 = VDISK1 * SDISK1 = 5 * 15 msec = 75 msec Service demand at disk 1 DDISK2 = VDISK2 * SDISK2 = 3 * 15 msec = 45 msec Service demand at disk 2 . Service Demand Law UCPU = DCPU * X0 = 0,2 sec/req * 3 req/sec = 0,6 Utilization of the CPU UD1 = DDISK1 * X0 = = 0,225 Utilization of the disk 1 UD2 = = 0,135 Utilization of the disk 1 R’CPU = DCPU / (1- UCPU ) = 0,5 sec Residence times R’D1 = DDISK1 / (1- UDISK1 ) = 0,097 sec R’D2 = DDISK2 / (1- UDISK2 ) = 0,052 sec

  9. Total response time R0 = R’CPU + R’D1 + R’D2 = 0,649 sec Average number of requests at each queue nCPU = UCPU / (1- UCPU ) = 0,6 / (1-0,6) = 1,5 nDISK1 = = 0,29 nDISK2 = = 0,16 Total number of requests at the server N = nCPU + nDISK2 +nDISK2 = 1,95 requests RMaximum arrival rate  = 1 _ = 1 _ = 5 rich /sec maxki=1 Di max (0,2; 0,075; 0,045)

  10. Trattazione Reti Aperte (Multiple Class) r classi di utenti, k code Input parameters Di,r , r Equations . Ui,r () = r Vi,r Si,r = r Di,r . Ui () = Rr=1 Ui,r () . R’i,r () = Di,r delaying resource Di,r / (1-Ui ()) queuing resource . R0,r () = Ki=1 R’i,r () . ni,r () = Ui,r () / (1-Ui ()) . ni, () = Rr=1 ni,r () Utilization Average residence time of class r request at resource i Average class r request response time Average class r requests at resource i Average number of requests at resource i

  11. Esempio DB server(example 9.2) query – 5 tx per second (tps) 2 classi di richieste update – 2 tx per second (tps)

  12. Trattazione Reti Chiuse (Mean Value Analysis) • Permette di calcolare gli indici prestazionali (tempo medio di risposta, throughput, lunghezza media della coda, ecc…) di una rete chiusa • Metodo iterativo basato sulla considerazione che i risultati di una rete di code possano essere calcolati a partire dai risultati della stessa rete con una popolazione ridotta di un’unità. • Utilizzabile anche per reti di code ibride Nomenclatura .X0: throughput medio della rete di code. . Vi: numero medio di visite di una richiesta ad una coda i. . Si: tempo medio di servizio di una richiesta del servente i. . Ri: tempo medio di permanenza di una richiesta alla coda i. . R’i: tempo totale medio di permanenza di una richiesta alla coda i considerando tutte le sue visite alla coda. Pari a Vi Ri . Di: tempo totale medio di servizio di una richiesta alla coda i considerando tutte le sue visite alla coda . Pari a Vi Si . R0: tempo medio di risposta della rete di code. Pari alla somma degli R’i nia: numero medio di richieste che una richiesta trova al suo ingresso in coda. Forced Flow Law Data la nomenclatura vista sopra, abbiamo: . Xi = X0 Vi

  13. Mean Value Analysis (Single class) Equazioni: Ri(n) = Si + Wi(n) = Si + nia(n) Si = Si (1+ nia(n) ) Arrival Theorem: il numero medio di richieste (nia) residenti in una coda i che vengono trovate da una richiesta entrante nella coda stessa è pari al numero medio di richieste in tutta la coda i nel caso in cui nella rete di code vi siano n-1 richieste (ni(n-1) cioè n meno quella che vuole il servizio sulla coda i-esima) In altri termini: nia(n) = ni(n-1) Quindi: Ri = Si(1+ni(n-1)) e moltiplicando entrambi i membri per Vi => R’i = Di(1+ni(n-1)) Applicando la legge di Little a tutto il sistema “rete di code” (n=X0R0), abbiamo che: => X0 = n / R0(n) = n / Kr=1 R’i(n) Applicando la legge di Little e la Forced Flaw Law: => ni(n) = Xi(n) Ri(n) = X0(n) Vi Ri(n) = X0(n) R’i(n)

  14. Mean Value Analysis (Single class) Riassumendo, le tre equazioni sono: -> Residence Time equation R’i = Di[1+ni(n-1)] -> Throughput equation X0 = n / Kr=1 R’i(n) -> Queue lenght equation ni(n) = X0(n) R’i(n) Procedimento iterativo: • Sappiamo che ni(n) = 0 per n=0; infatti se non ci sono messaggi nelle rete di code certamente non ci sono in ognuna delle singole code che la costituiscono. • Sapendo ni(0) si possono calcolare i vari R’i(1) • Sapendo gli R’i(1) si possono calcolare i vari ni(1) e X0(1) • Sapendo gli ni(1) si possono calcolare gli R’i(2) • Si continua finchè non si sono trovati gli ni(n) R’i(n) e X0(n) dove n è il numero di richieste che circolano all’interno della rete in considerazione.

  15. Esempio DB Server(example 9.3) • Richieste da 50 clients • Ogni richiesta necessita 5 letture di record da un disco • Average read time di un record = 9 msec • Ogni richiesta al DB necessita di 15 msec di CPU DCPU = SCPU = 15 msec Service demand at CPU DDISK = SDISK * VDISK = 9 * 5 = 45 msec Service demand at the disk UsingMVA Equations n = 0; Number of cuncurrent requests R’CPU = 0; Residence time for CPU R’DISK = 0; Residence time for disk R0 = 0; Average response time X0 = 0; Throughput nCPU = 0; Queue lenght at CPU nDISK = 0 Queue lenght at disk n = 1; R’CPU = DCPU = 15 msec; R’DISK = DDISK = 45 msec; R0 = DCPU + DDISK = 60 msec; X0 = n/ R0 = 0,0167 tx/msec nCPU = X0 * R’CPU = 0,250 nDISK = 0,750

  16. Reti Chiuse (Single Class)Bounds Identificazione del collo di bottiglia (1/2) Normalmente il throughput generato da una rete di code tenderà a saturare al crescere delle richieste all’interno del sistema; siamo quindi interessati a individuare quale sia il componente all’interno del sistema (supposto che sia uno solo) che provoca la saturazione. • Ricordando che nel caso di reti aperte: 1 _ maxki=1 Di e sostituendo  con X0 (n): X0 (n) 1 _ maxki=1 Di • Ricordando la Throughput Equation di MVA e tenendo presente che R’i  Di per tutte le code i, abbiamo: X0 (n) = nn _ Kr=1R’iKr=1Di

  17. X0 n Reti Chiuse (Single Class)Bounds Identificazione del collo di bottiglia (2/2) • Combinando le due equazioni ottenute abbiamo: -> X0 (n)  min n _ , 1 _ Kr=1Di maxki=1 Di Quindi per n piccoli il throughput crescerà al più linearmente con n, dopo di che si appiattisce su un valore pari a 1/maxki=1 Di .

  18. Reti Chiuse (Single Class)Bounds Tempi medi di risposta (1/2) Quando il throughput raggiunge il suo massimo valore (cioè per n grande) il tempo medio di risposta corrisponde a: R0 (n)  n _ max throughput Quindi per grandi valori di n il tempo di risposta cresce linearmente con n: -> R0 (n)  n maxki=1 Di Al contrario, per piccoli valori di n (n prossimo ad 1) il tempo medio di risposta sarà pari a . -> R0 (n) = Kr=1Di dato che i tempi di attesa sono nulli.

  19. Reti Chiuse (Single Class)Bounds Tempi medi di risposta (2/2) Potremo quindi stabilire un lower bound sul tempo medio di risposta pari a: -> R0(n)  max Kr=1Di , maxki=1 Di

  20. Esempio DB Server(Example 9.4) Nuovi scenari rispetto es.precedente: • Aumento degli indici nel DB • Disco 60% più veloce (average service time = 5,63 msec) • CPU più veloce (service demand = 7,5 msec)

  21. Mean Value Analysis (Multiple Class) Denotati con: . N: il vettore contenente il numero di richieste per ogni classe all’interno del sistema; Nr numero di richieste di classe r . lr: un vettore contenente 0 in ogni posizione diversa da r e 1 nella posizione r; Le equazioni caratterizzanti il sistema sono: -> Residence Time Equation for class r R’i,r(N)= Di,r[1+ni(N – 1r)] -> Throughput equation for class r X0,r = Nr / Kr=1 R’i,r(N) -> Queue lenght equation for class r ni,r(n) = X0,r(n) R’i,r -> Queue equation ni(N)= Rr=1 ni,r(N)

  22. Mean Value Analysis (Multiple Class) Quando si usano molte classi, il calcolo della ni per un certo N richiede di calcolare tutte le ni,r; queste dipendenze rendono spesso molto oneroso il calcolo della MVA; Per questo si usa un metodo approssimato basato sull’osservazione che il numero di richieste di una classe r presenti un una coda è proporzionale al numero di richieste di classe r nella rete di code. Da questo segue che: ni,r ( N – lr) = Nr – 1 ni,r ( N ) Nr E quindi la seguente equazione: -> Approssimazione ni,r ( N – lr) = Nr – 1 ni,r ( N ) Nr Tuttavia questa approssimazione si basa sulla conoscenza di: ni,r(N). Normalmente per risolvere questo problema si usa un metodo iterativo basato sull’utilizzare un valore ni,r(N) approssimato, ricavare iterativamente ni,r(N), e ripetere il procedimento finché la differenza fra i due valori non scende al di sotto di una soglia di errore precedentemente stabilita.
