이번 시간에는 ...

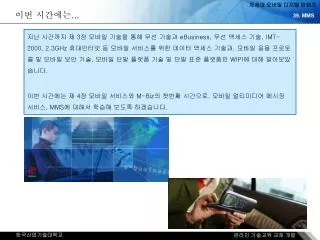

1. 이번 시간에는... 지난 시간까지 제 3장 모바일 기술을 통해 무선 기술과 eBusiness, 무선 액세스 기술, IMT-2000, 2.3GHz 휴대인터넷 등 모바일 서비스를 위한 데이터 액세스 기술과, 모바일 응용 프로토콜 및 모바일 보안 기술, 모바일 단말 플랫폼 기술 및 단말 표준 플랫폼인 WIPI에 대해 알아보았습니다. 이번 시간에는 제 4장 모바일 서비스와 M-Biz의 첫번째 시간으로, 모바일 멀티미디어 메시징 서비스, MMS에 대해서 학습해 보도록 하겠습니다.

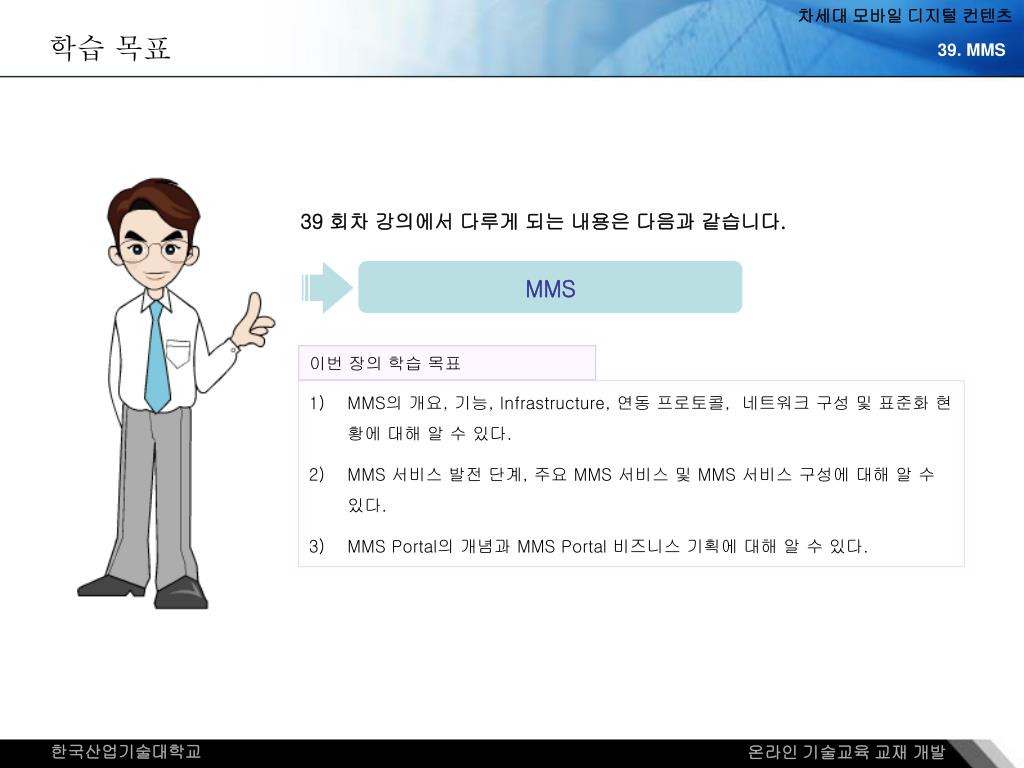

2. 학습 목표 39 회차 강의에서 다루게 되는 내용은 다음과 같습니다. MMS 이번 장의 학습 목표 MMS의 개요, 기능, Infrastructure, 연동 프로토콜, 네트워크 구성 및 표준화 현황에 대해 알 수 있다. MMS 서비스 발전 단계, 주요 MMS 서비스 및 MMS 서비스 구성에 대해 알 수 있다. MMS Portal의 개념과 MMS Portal 비즈니스 기획에 대해 알 수 있다.

3. MMS 개요 • 모바일 멀티미디어 메시징 서비스 • MMS (Multimedia Messaging Service) • 휴대폰 단말기로 멀티미디어 데이터를 주고 받는 메시징 서비스 • 그래픽, 사진, 음악, 비디오 클립 등, 고용량이 요구되는 멀티미디어 데이터를 모바일 네트워크에서 주고받을 수 있도록 하는 전송규격 (표준화 3GPP) 과 서비스를 총칭 • MMSC (Multimedia Messaging Service Center) • 기존 음성 메시징 시스템(VMS), 통합 메시징 시스템(UMS)이 제공하는 모든 서비스를 포함하여 • 초고속 이동통신 기술을 충분히 활용, 데이터의 크기나 종류에 관계없이 동영상, 음성, 문자, 사진 등 대용량 멀티미디어 데이터를 통합적으로 전송 및 관리할 수 있는 기능 제공 • MMS 서비스 범위  유무선 통합 멀티미디어 메시징 서비스

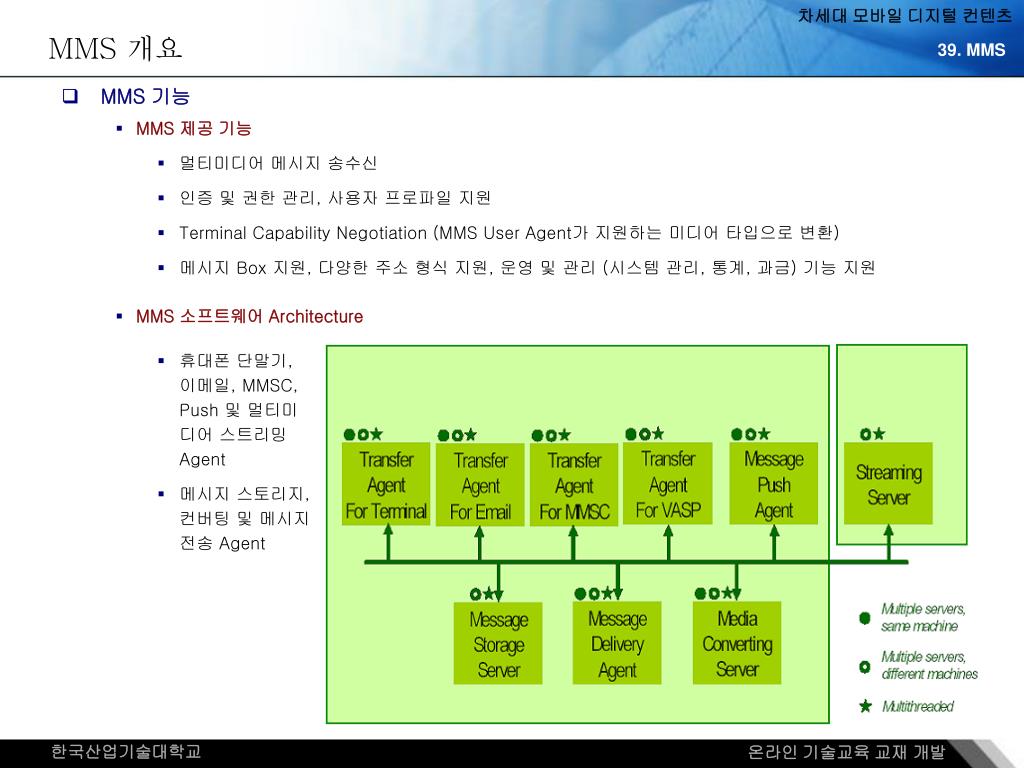

4. MMS 개요 • MMS 기능 • MMS 제공 기능 • 멀티미디어 메시지 송수신 • 인증 및 권한 관리, 사용자 프로파일 지원 • Terminal Capability Negotiation (MMS User Agent가 지원하는 미디어 타입으로 변환) • 메시지 Box 지원, 다양한 주소 형식 지원, 운영 및 관리 (시스템 관리, 통계, 과금) 기능 지원 • MMS 소프트웨어 Architecture • 휴대폰 단말기, 이메일, MMSC, Push 및 멀티미디어 스트리밍 Agent • 메시지 스토리지, 컨버팅 및 메시지 전송 Agent

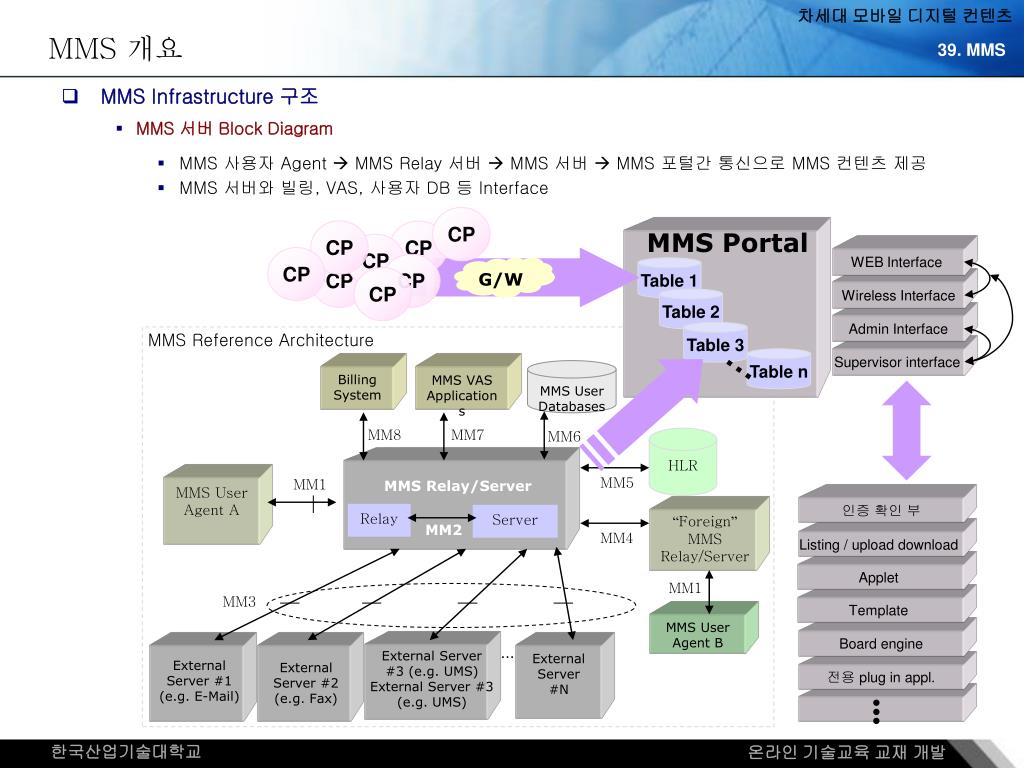

5. CP CP CP MMS Portal CP CP WEB Interface CP CP G/W Table 1 CP Wireless Interface Table 2 Admin Interface Table 3 MMS Reference Architecture Supervisor interface Table n … MMS User Databases Billing System MMS VAS Applications MM8 MM7 MM6 HLR MM5 MM1 MMS Relay/Server MMS User Agent A 인증 확인 부 Relay Server “Foreign” MMS Relay/Server MM2 MM4 Listing / upload download Applet MM1 MM3 Template MMS User Agent B Board engine ... External Server #3 (e.g. UMS) External Server #3 (e.g. UMS) External Server #N External Server #1 (e.g. E-Mail) External Server #2 (e.g. Fax) 전용 plug in appl. ••• MMS 개요 • MMS Infrastructure 구조 • MMS 서버 Block Diagram • MMS 사용자 Agent  MMS Relay 서버 MMS 서버  MMS 포털간 통신으로 MMS 컨텐츠 제공 • MMS 서버와 빌링, VAS, 사용자 DB 등 Interface

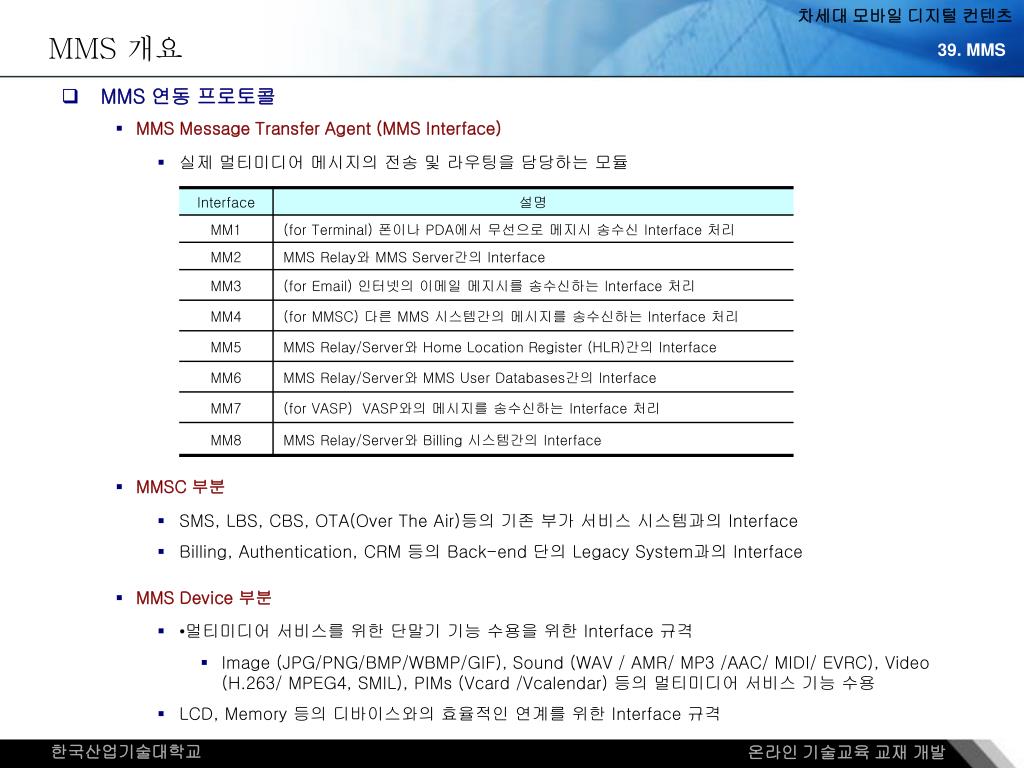

6. MMS 개요 • MMS 연동 프로토콜 • MMS Message Transfer Agent (MMS Interface) • 실제 멀티미디어 메시지의 전송 및 라우팅을 담당하는 모듈 • MMSC 부분 • SMS, LBS, CBS, OTA(Over The Air)등의 기존 부가 서비스 시스템과의 Interface • Billing, Authentication, CRM 등의 Back-end 단의 Legacy System과의 Interface • MMS Device 부분 • •멀티미디어 서비스를 위한 단말기 기능 수용을 위한 Interface 규격 • Image (JPG/PNG/BMP/WBMP/GIF), Sound (WAV / AMR/ MP3 /AAC/ MIDI/ EVRC), Video (H.263/ MPEG4, SMIL), PIMs (Vcard /Vcalendar) 등의 멀티미디어 서비스 기능 수용 • LCD, Memory 등의 디바이스와의 효율적인 연계를 위한 Interface 규격

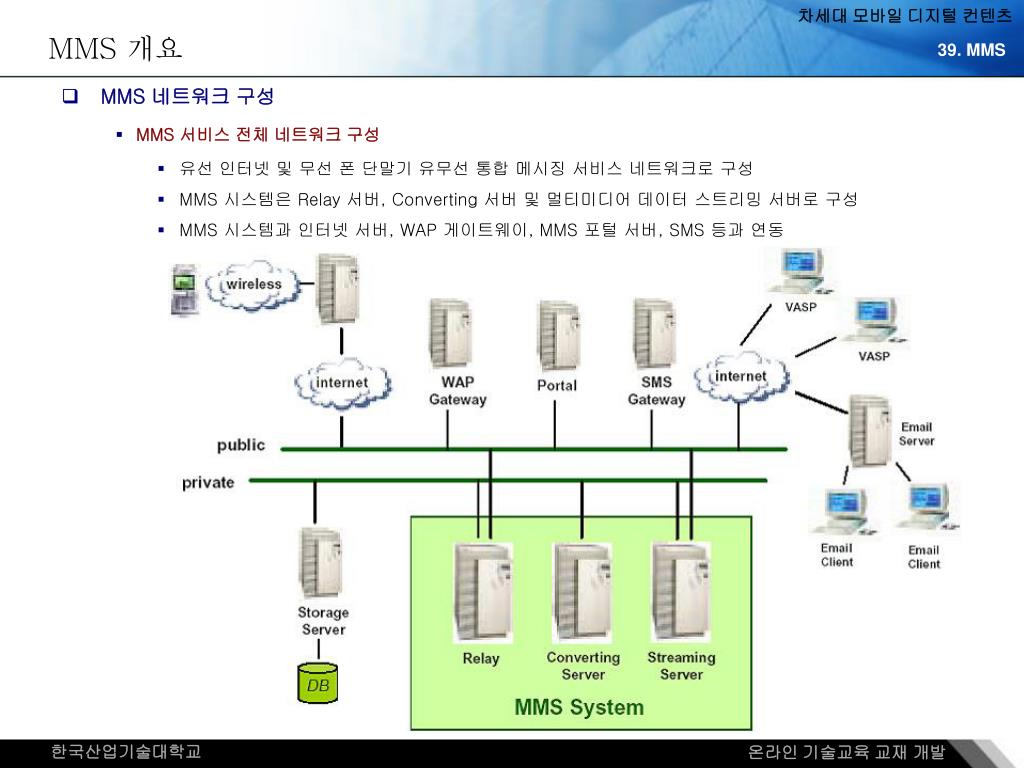

7. MMS 개요 • MMS 네트워크 구성 • MMS 서비스 전체 네트워크 구성 • 유선 인터넷 및 무선 폰 단말기 유무선 통합 메시징 서비스 네트워크로 구성 • MMS 시스템은 Relay 서버, Converting 서버 및 멀티미디어 데이터 스트리밍 서버로 구성 • MMS 시스템과 인터넷 서버, WAP 게이트웨이, MMS 포털 서버, SMS 등과 연동

8. MMS 개요 • MMS 표준화 현황 • MMS 표준화 • 3GPP (3rd Generation Partnership Project) : MMS 표준화를 목적으로 1999년 주요 단말 제조사, 이동통신 서비스 업체, 장비 업체들의 참여로 결성 • WAP Forum : 2001년 REL-4/REL-5를 발표 이후, Implementation부분을 정의한 MMS Phase 3를 완료하여 2001년 8월 실질적인 초기 MMS 국제표준이 탄생함. • MMS 표준 규격 • 3GPP Spec • 3GPP 22.140 • 3GPP 23.140 • MMS Spec: WAP Forum WAG(Wireless Application Group) MMS • WAP MMS Architecture Overview • WAP MMS Message Encapsulation • Capability Negotiation: WAP Forum WAG UAPROF • User Agent Profile Specification • WAP Spec: WAP Forum • WAP Architecture Specification • WAP Wireless Session Protocol Specification • HTTP Spec: IETF • HyperText Transport Protocol 1.1(RFC 2616)

9. 3G Video Streaming Still Imaging Remote Medical Service Video On Demand Audio Streaming High-Quality Video Conferencing Mobile Television Text Messaging 2G Electronic Publishing E-Commerce Increasing Value Voice Mobile Radio E-mail 1G Audio Voice-driven Web, streaming audio Voice Mail Data Weather, traffic, news, sports, stock updates Telephone/Fax 0 9.6 32 64 128 144 384 2,000 Data Transmission Speed - Kbps MMS 서비스 • 모바일 멀티미디어 서비스 • MMS는 단순한 데이터 Transaction의 의미를 넘어, 기존 SMS, VOD, Email, IM 등의 다양한 네트워크 서비스를 하나로 연계하고, 확장되어 다양한 멀티미디어 컨텐츠를 수용하기 위한 주요한 통합 인프라로 활용될 것 임 • MMS 서비스 발전 단계 1단계 Photo + Melody + Text / Multi Message 2단계 “동영상지원” 동영상 Message 3단계 “부가 솔루션 연계” 모바일 광고/지도/ Information On Demand

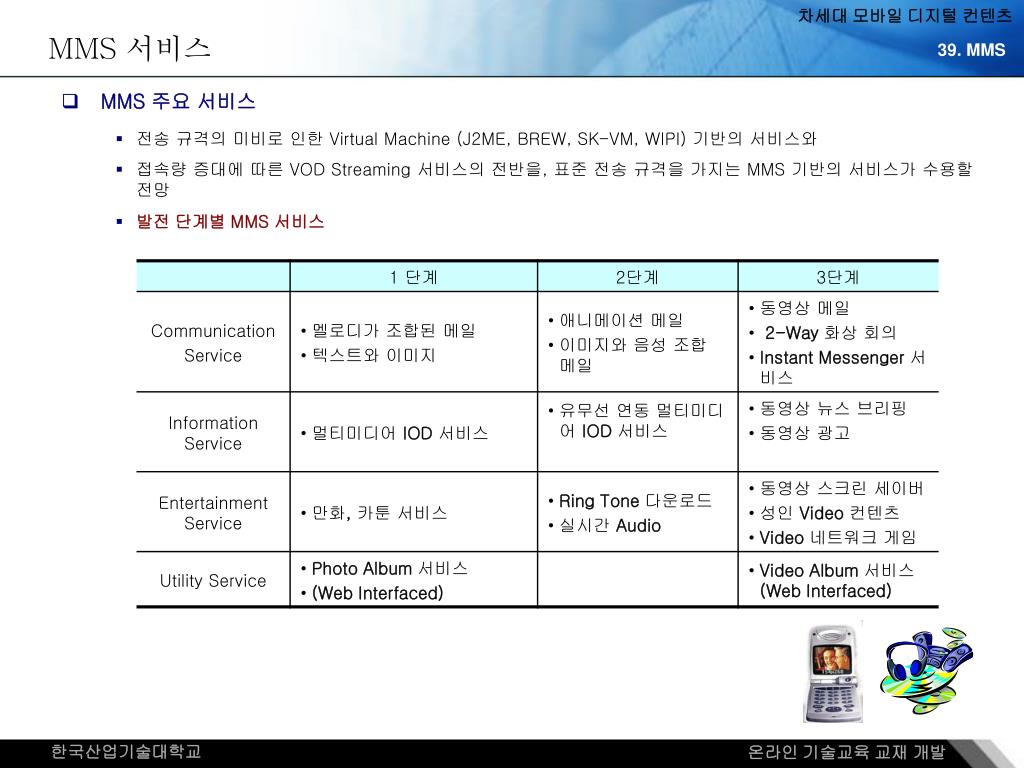

10. MMS 서비스 • MMS 주요 서비스 • 전송 규격의 미비로 인한 Virtual Machine (J2ME, BREW, SK-VM, WIPI) 기반의 서비스와 • 접속량 증대에 따른 VOD Streaming 서비스의 전반을, 표준 전송 규격을 가지는 MMS 기반의 서비스가 수용할전망 • 발전 단계별 MMS 서비스

11. MMS 서비스 • MMS 서비스 Architecture Overview • 초기 MMS는 2G 와 3G 네트워크에서 동시 제공 • MMS 서비스 제공 영역 • 무선 휴대폰/PDA • 유선 PC MMS Architectural Elements. 2G의 MMS는 Text, image, Audio가 각기 별도 서비스로 서비스됨. 3G의 MMS는 Text, image, audio, video, flash, graphic, streaming media의 서비스가 상호 연동 및 통합되어 서비스됨. The multimedia messaging service architecture.

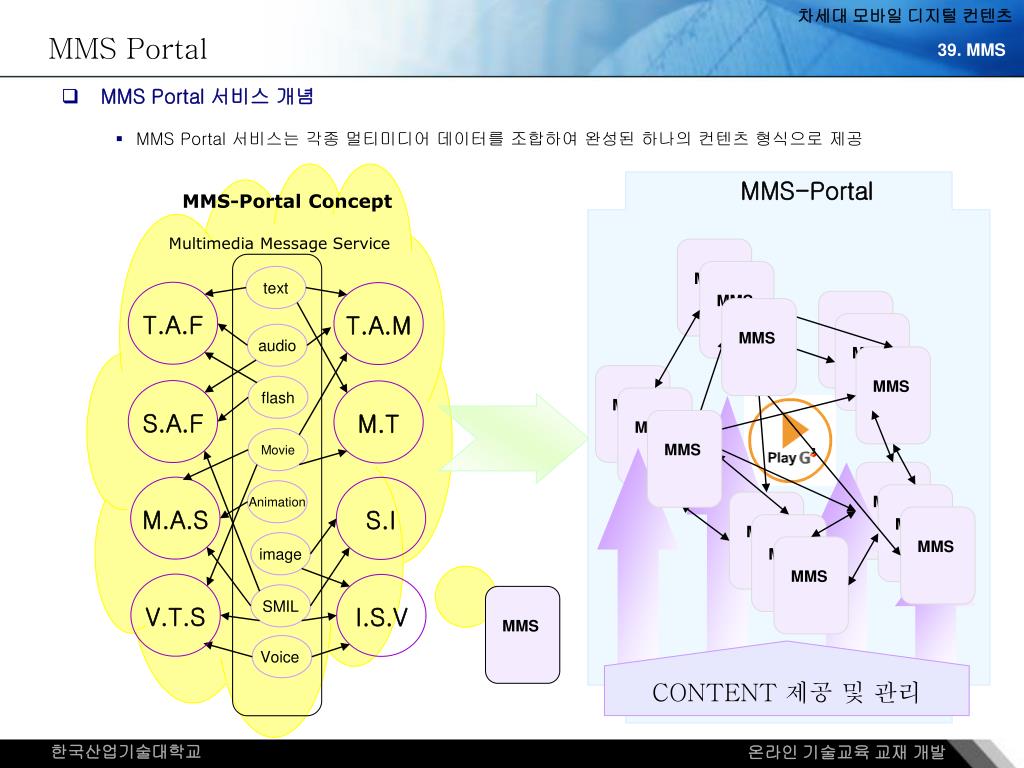

12. MMS-Portal MMS-Portal Concept Multimedia Message Service MMS MMS text T.A.F T.A.M MMS MMS MMS audio MMS MMS flash S.A.F M.T MMS MMS Movie MMS M.A.S S.I Animation MMS MMS MMS MMS image MMS V.T.S I.S.V SMIL MMS Voice CONTENT 제공 및 관리 MMS Portal • MMS Portal 서비스 개념 • MMS Portal 서비스는 각종 멀티미디어 데이터를 조합하여 완성된 하나의 컨텐츠 형식으로 제공

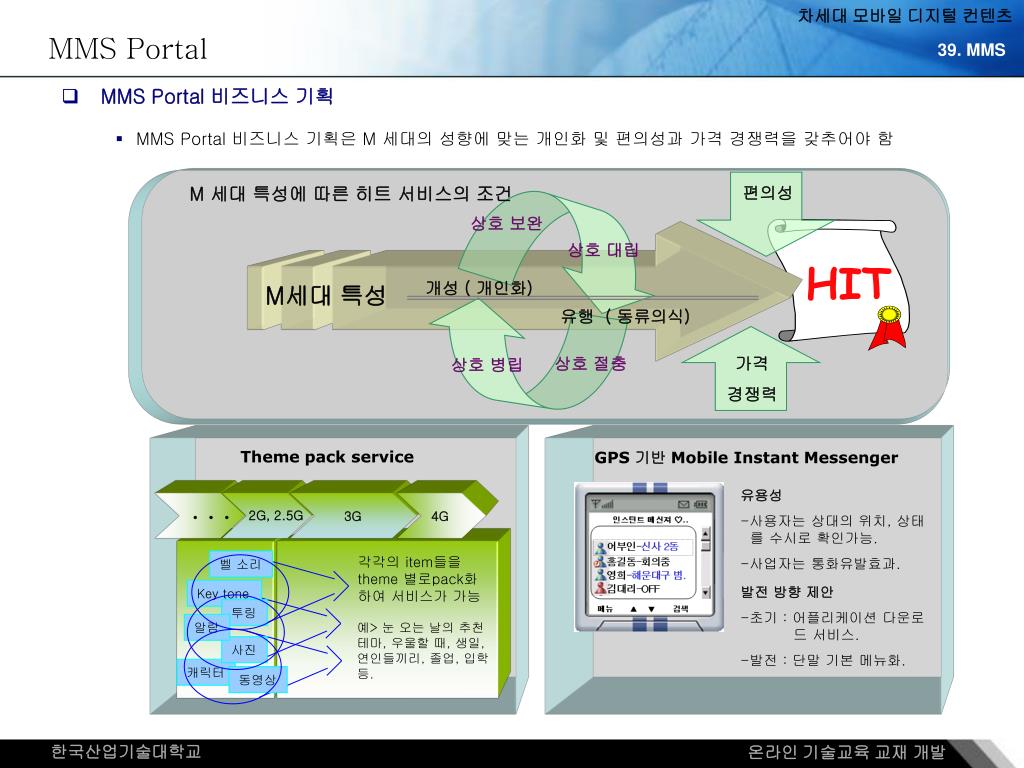

13. M 세대 특성에 따른 히트 서비스의 조건 편의성 상호 보완 상호 대립 HIT 개성 ( 개인화) M세대 특성 유행 ( 동류의식) 가격 경쟁력 상호 절충 상호 병립 Theme pack service GPS 기반 Mobile Instant Messenger 유용성 -사용자는 상대의 위치, 상태 를 수시로 확인가능. -사업자는 통화유발효과. . . . 2G, 2.5G 3G 4G 각각의 item들을 theme 별로pack화하여 서비스가 가능 벨 소리 발전 방향 제안 -초기 : 어플리케이션 다운로 드 서비스. -발전 : 단말 기본 메뉴화. Key tone 투링 알람 예> 눈 오는 날의 추천 테마, 우울할 때, 생일, 연인들끼리, 졸업, 입학 등. 사진 캐릭터 동영상 MMS Portal • MMS Portal 비즈니스 기획 • MMS Portal 비즈니스 기획은 M 세대의 성향에 맞는 개인화 및 편의성과 가격 경쟁력을 갖추어야 함

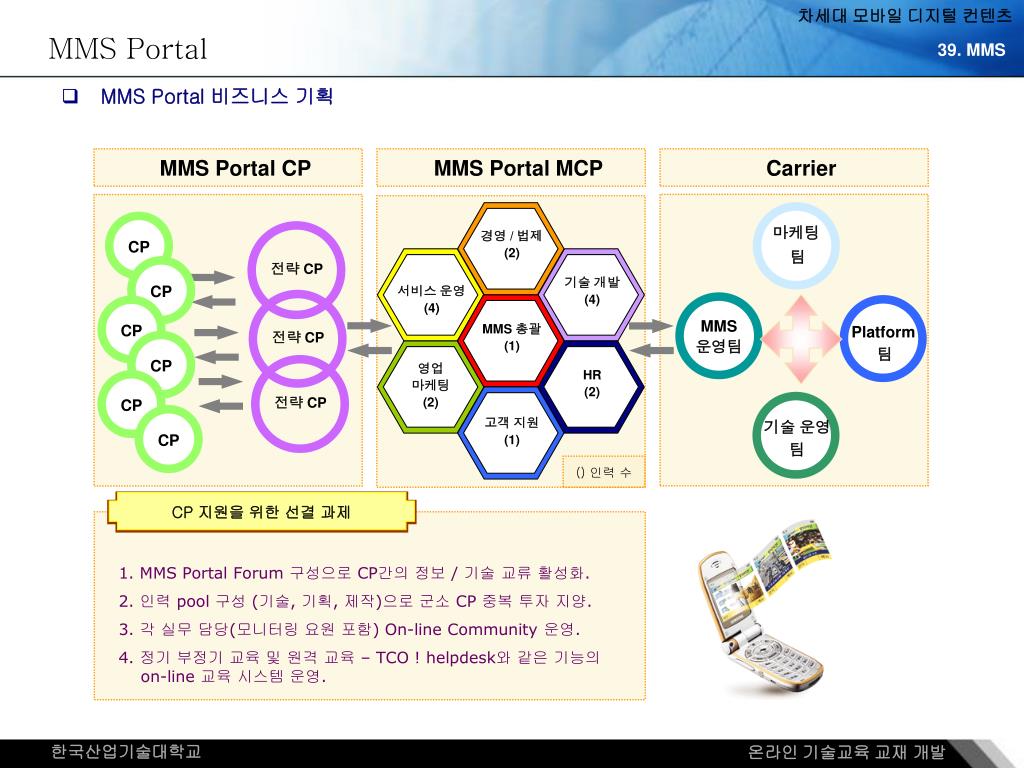

14. MMS Portal CP MMS Portal MCP Carrier 마케팅 팀 전략 CP 경영 / 법제 (2) MMS 운영팀 Platform 팀 서비스 운영 (4) 전략 CP 기술 개발 (4) MMS 총괄 (1) 전략 CP 기술 운영 팀 영업 마케팅 (2) HR (2) CP CP CP CP CP CP () 인력 수 고객 지원 (1) CP 지원을 위한 선결 과제 1. MMS Portal Forum 구성으로 CP간의 정보 / 기술 교류 활성화. 2. 인력 pool 구성 (기술, 기획, 제작)으로 군소 CP 중복 투자 지양. 3. 각 실무 담당(모니터링 요원 포함) On-line Community 운영. 4. 정기 부정기 교육 및 원격 교육 – TCO ! helpdesk와 같은 기능의on-line 교육 시스템 운영. MMS Portal • MMS Portal 비즈니스 기획

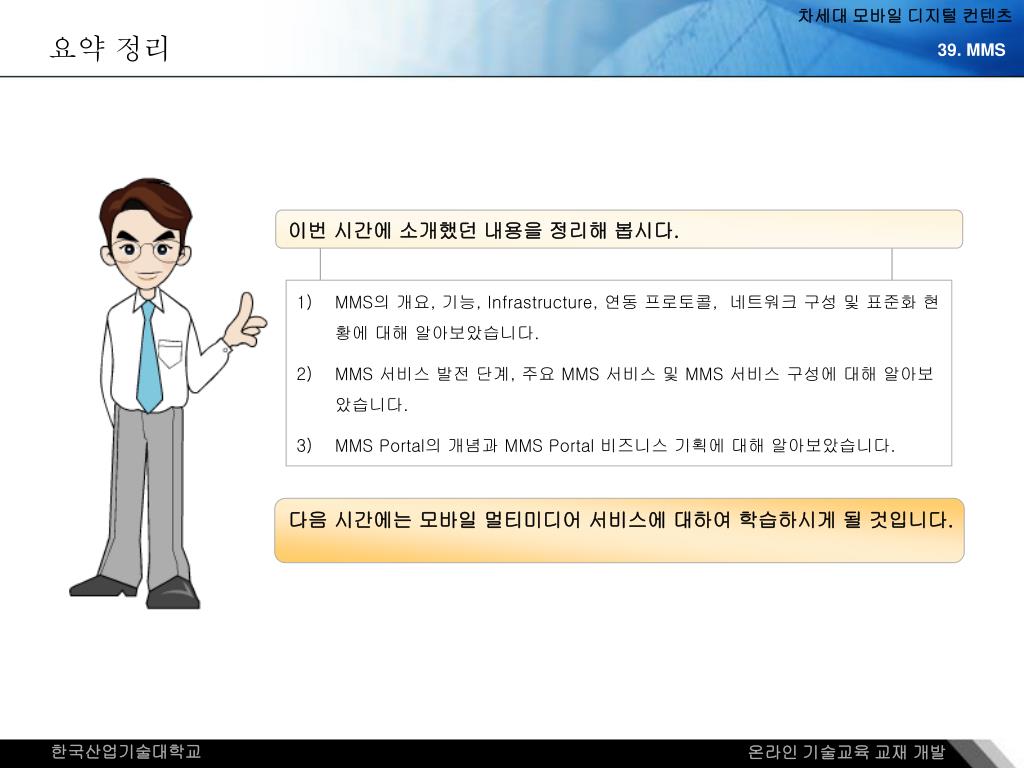

15. 요약 정리 이번 시간에 소개했던 내용을 정리해 봅시다. MMS의 개요, 기능, Infrastructure, 연동 프로토콜, 네트워크 구성 및 표준화 현황에 대해 알아보았습니다. MMS 서비스 발전 단계, 주요 MMS 서비스 및 MMS 서비스 구성에 대해 알아보았습니다. MMS Portal의 개념과 MMS Portal 비즈니스 기획에 대해 알아보았습니다. 다음 시간에는 모바일 멀티미디어 서비스에 대하여 학습하시게 될 것입니다.

16. MMSC 제공 기능에 대해 말해 보시오 문제2 정답은 다음과 같습니다. 멀티미디어 메시지 송수신 기능, 메시지 박스 기능, 메시지 관리 기능 해설내용: MMSC 제공 기능으로, 멀티미디어 메시지 송수신, 인증 및 권한 관리, 사용자 프로파일 지원, Terminal Capability Negotiation (MMS User Agent가 지원하는 미디어 타입으로 변환), 메시지 Box 지원, 다양한 주소 형식 지원, 운영 및 관리 (시스템 관리, 통계, 과금) 기능이 있습니다. MMS는 무엇입니까? 문제1 정답은 다음과 같습니다. 휴대폰 단말기로 멀티미디어 데이터를 주고 받는 메시징 서비스 해설내용: MMS는 Multimedia Messaging Service의 약자로, 휴대폰 단말기로 멀티미디어 데이터를 주고 받는 메시징 서비스를 말합니다. 즉, 그래픽, 사진, 음악, 비디오 클립 등, 고용량이 요구되는 멀티미디어 데이터를 모바일 네트워크에서 주고받을 수 있도록 하는 전송규격 (표준화 3GPP) 과 서비스의 총칭입니다. 평가 하기

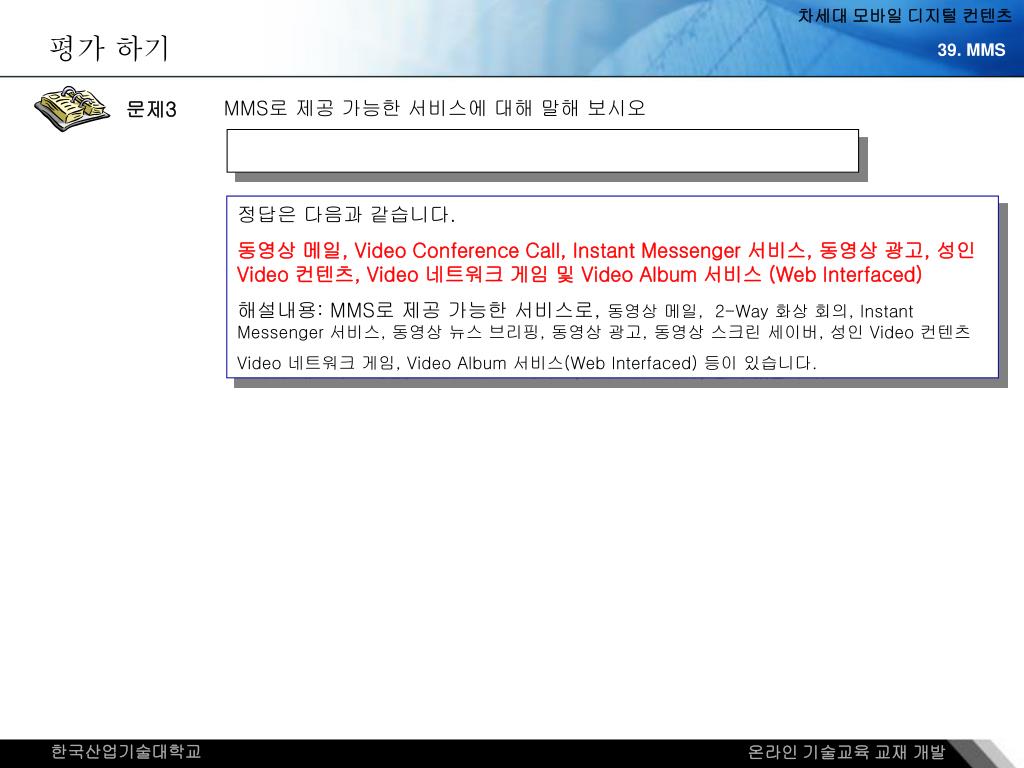

17. MMS로 제공 가능한 서비스에 대해 말해 보시오 문제3 정답은 다음과 같습니다. 동영상 메일, Video Conference Call, Instant Messenger 서비스, 동영상 광고, 성인 Video 컨텐츠, Video 네트워크 게임 및 Video Album 서비스 (Web Interfaced) 해설내용: MMS로 제공 가능한 서비스로, 동영상 메일, 2-Way 화상 회의, Instant Messenger 서비스, 동영상 뉴스 브리핑, 동영상 광고, 동영상 스크린 세이버, 성인 Video 컨텐츠 Video 네트워크 게임, Video Album 서비스(Web Interfaced) 등이 있습니다. 평가 하기
