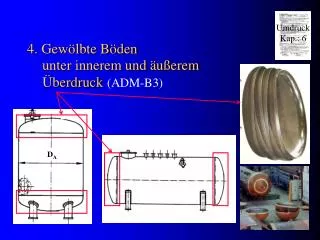

  1. Umdruck Kap.: 6 4. Gewölbte Böden unter innerem und äußerem Überdruck(ADM-B3) DA

  2. 4.1-1 Bauformen ADM B3 ADM B5 ADM B4 ADM B1 ADM B2

  3. 4.1-2 Anwendung DIN 28011 DIN 28013 Zunahme (Pfeilrichtung): Bauhöhe → Preis → Wanddicke →

  4. 4.2 Aufbau gewölbter Böden • Klöpprboden R=Da • Korbbogenboden R=0,8*Da • Kugelboden R=0,5*(Da-s)

  5. 4.3 Spannungsverlauf Klöpper- boden da=1000mm, sv=7mm, ri=100mm Ri=1000mm p~6bar la = Längsspannung außen ua = Umfangsspannung außen (Meridianspannung) (Tangentialspannung) li = Längsspannung innen ui = Umfangsspannung innen v = Vergleichsspannung im Krempenbereich

  6. 4.4-1 Fertigung Vollböden Fügefaktor v = 1 Tiefziehen Bördeln

  7. 4.4-2 Fertigung geschweißt Fügefaktor v = 0,85 bzw. 1 Korbbogenboden D=10500mm

  8. 4.4-3 Fertigung Halbkugel Beispiel: Kugelboden (Da=12000mm) Montagevorrichtung Schweißvorrichtung

  9. 4.5 Beispiele

  10. 4.6 Ausschnitt Berücksichtigung Ausschnitte nach ADM B9 Berücksichtigung bei Bodenberechnung 0,6xDa

  11. 4.7 Bordhöhen Bord Erforderliche Bordhöhe: hΣ= h1 + hSchweißfuge

  12. (Bild ADM 3.7) 4.8-1 Beiwert-Klöpperform 

  13. (Bild ADM 3.8) 4.8-2 Beiwert-Korbbogenform 

  14. 4.9 Schweißverbingung DIN 8558 Erforderliche Bordhöhe hΣ= h1 + hSchweißfuge Ausführungsbeispiel V-Naht: Boden Mantel Boden Mantel BodenMantel DIN 8558: =30°; Häufig=15°; Schonend=10°;

  15. 4.10 Konstruktionswerte
