4329401

(第十八讲)

吉林大学远程教育课件

Windows A P I编 程

(第十八讲)

学 时:48

主讲人 : 翟慧杰


4329401

本实例的作用是通过程序捕获键盘消息,

然后将wParam参数所包含的数据进行分解,

最后将各项信息通过窗口显示出来。实例

的源文件包含了Initlnstance、

MyRegisterClass、ShowKey、WinMain

和WndProc五个函数。程序的基本思路

是以WinMain函数作为程序入口,再调用 MyRegisterClass函数和 InitInstance函数注册窗口类并创建和保存窗日,然后创建和显示窗口,最后进入消息循环。

下面重点分析函数WndProc和ShowKey。


4329401

1.WndProc函数

在本实例中WndProc函数处理的消息

主要有WM_CREATE、WM_SIZE、

WM_PAINT和键盘消息。

case WM_CREATE://处理窗口创建的消息

hdc = GetDC (hwnd);

  //设定字体

SelectObject (hdc, GetStockObject (SYSTEM_FIXED_FONT));

  //检取当前字体的度量数据

GetTextMetrics (hdc, &tm);

 xChar = tm.tmAveCharWidth;//保存字体平均宽度

yChar = tm.tmHeight;//保存字体高度

ReleaseDC (hwnd, hdc);

 rc.top = 3 * yChar / 2;

 return 0;


4329401

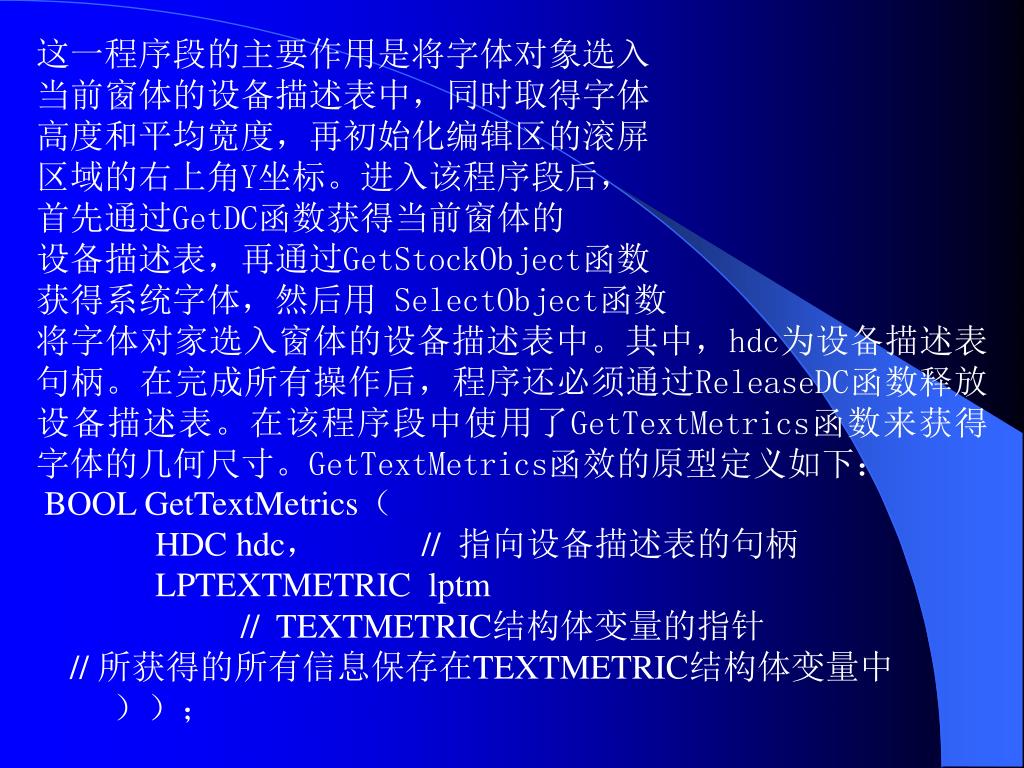

这一程序段的主要作用是将字体对象选入

当前窗体的设备描述表中,同时取得字体

高度和平均宽度,再初始化编辑区的滚屏

区域的右上角Y坐标。进入该程序段后,

首先通过GetDC函数获得当前窗体的

设备描述表,再通过GetStockObject函数

获得系统字体,然后用 SelectObject函数

将字体对家选入窗体的设备描述表中。其中,hdc为设备描述表句柄。在完成所有操作后,程序还必须通过ReleaseDC函数释放设备描述表。在该程序段中使用了GetTextMetrics函数来获得字体的几何尺寸。GetTextMetrics函效的原型定义如下:

BOOL GetTextMetrics(

HDC hdc, // 指向设备描述表的句柄

LPTEXTMETRIC lptm

// TEXTMETRIC结构体变量的指针

// 所获得的所有信息保存在TEXTMETRIC结构体变量中

));


4329401

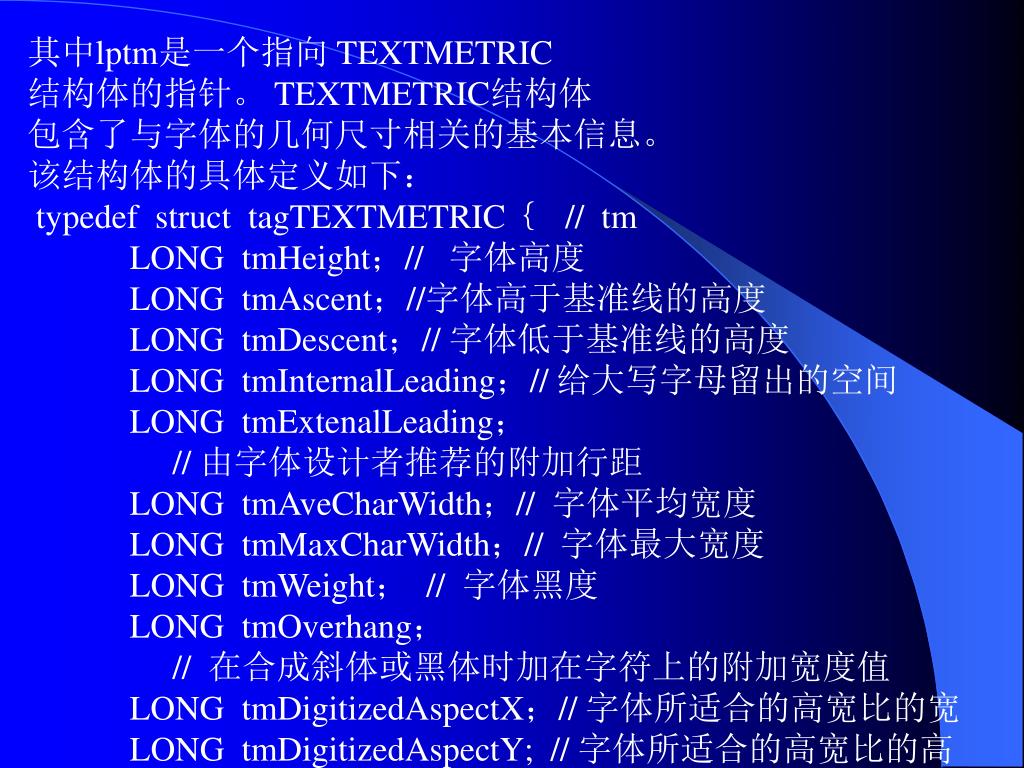

其中lptm是一个指向 TEXTMETRIC

结构体的指针。 TEXTMETRIC结构体

包含了与字体的几何尺寸相关的基本信息。

该结构体的具体定义如下:

typedef struct tagTEXTMETRIC{ // tm

LONG tmHeight;// 字体高度

LONG tmAscent;//字体高于基准线的高度

LONG tmDescent;// 字体低于基准线的高度

LONG tmInternalLeading;// 给大写字母留出的空间

LONG tmExtenalLeading;

// 由字体设计者推荐的附加行距

LONG tmAveCharWidth;// 字体平均宽度

LONG tmMaxCharWidth;// 字体最大宽度

LONG tmWeight; // 字体黑度

LONG tmOverhang;

// 在合成斜体或黑体时加在字符上的附加宽度值

LONG tmDigitizedAspectX;// 字体所适合的高宽比的宽

LONG tmDigitizedAspectY; // 字体所适合的高宽比的高


4329401

BCHAR tmFirstChar;

// 字体中定义的第一个字符

BCHAR tmLastChar;

//字体中定义的最后一个字符

BCHAR trnDefaultChar;

//字体中的默认字符

BCHAR trnBreakChar;

// windows在调整文本时用于分裂词的字符

BYTE tmItalic; // 取非零值时表示斜体字体

BYTE tmUnderLined; // 取非零值时表示下划线字体

BYTE tmStruckOut;// 取非零值时为删除线字体

BYTE tmPitchAndFamily;

// 低二位为字符间距,高四位为系列值

BYTE tmCharSet; // 指定字符集

}TEXTMETRIC;

该结构中所有的字体大小都是按逻辑单位给出的,这就是说字体的大小取决于当前显示设备的映射模式。


4329401

在例中,所获得的字体几何尺寸保存在

TEXTMETRIC结构体变量tm中。滚屏区域

的范围是通过RECT结构体变量re保存的,

RECT结构体变量可以通过记录矩形区域

的右上角和左下角的坐标来确定一个矩形

区域。RECT结构的原型定义如下:

typedef struc RECT{

LONG left; // 矩形左上角 X坐标

LONG top; // 左上角 Y坐标

LONG right; // 右下角 X坐标

LONG bottom; // 右下角Y坐标

} RECT;

该结构定义了一个矩形区域的左上角和右下角的坐标。由结构的原型定义我们可以知道该结构包括四个域,其中left域表示矩形的左上角X坐标,top域表示左上角Y坐标,right域表示右下角X坐标,bottom域表示右下角Y坐标。通常用于一个矩形区域范围的记录和传递。


4329401

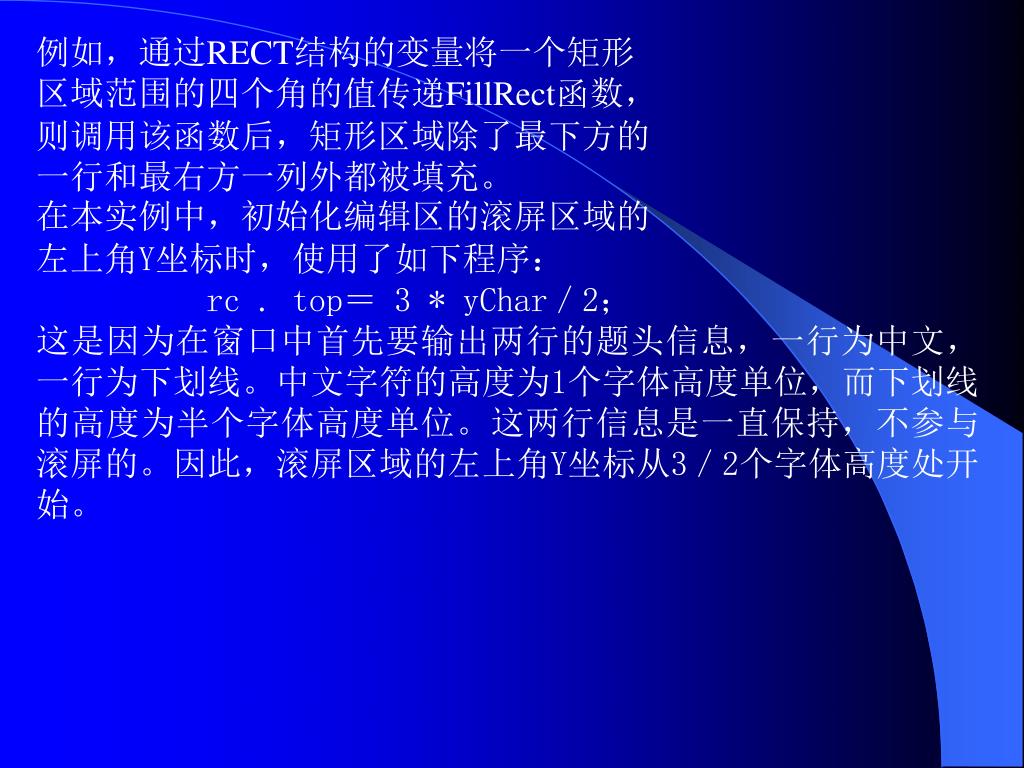

例如,通过RECT结构的变量将一个矩形

区域范围的四个角的值传递FillRect函数,

则调用该函数后,矩形区域除了最下方的

一行和最右方一列外都被填充。

在本实例中,初始化编辑区的滚屏区域的

左上角Y坐标时,使用了如下程序:

rc . top=3 * yChar/2;

这是因为在窗口中首先要输出两行的题头信息,一行为中文,一行为下划线。中文字符的高度为1个字体高度单位,而下划线的高度为半个字体高度单位。这两行信息是一直保持,不参与滚屏的。因此,滚屏区域的左上角Y坐标从3/2个字体高度处开始。


4329401

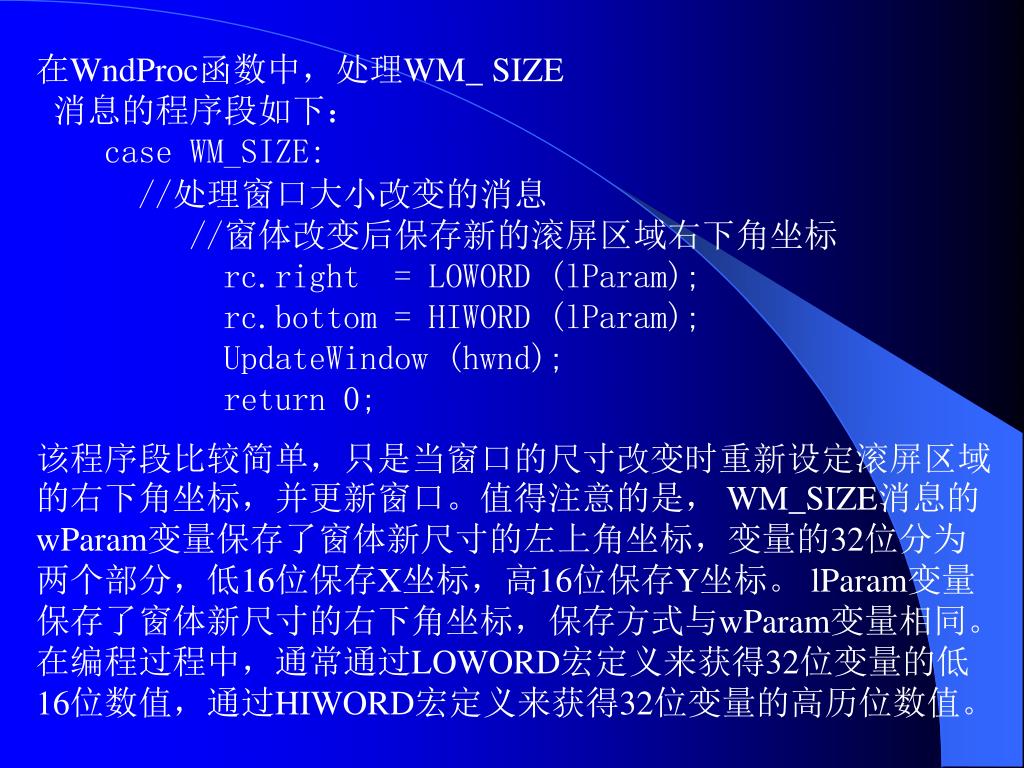

在WndProc函数中,处理WM_ SIZE

消息的程序段如下:

case WM_SIZE:

//处理窗口大小改变的消息

//窗体改变后保存新的滚屏区域右下角坐标

rc.right = LOWORD (lParam);

rc.bottom = HIWORD (lParam);

UpdateWindow (hwnd);

return 0;

该程序段比较简单,只是当窗口的尺寸改变时重新设定滚屏区域的右下角坐标,并更新窗口。值得注意的是, WM_SIZE消息的wParam变量保存了窗体新尺寸的左上角坐标,变量的32位分为两个部分,低16位保存X坐标,高16位保存Y坐标。 lParam变量保存了窗体新尺寸的右下角坐标,保存方式与wParam变量相同。在编程过程中,通常通过LOWORD宏定义来获得32位变量的低16位数值,通过HIWORD宏定义来获得32位变量的高历位数值。


4329401

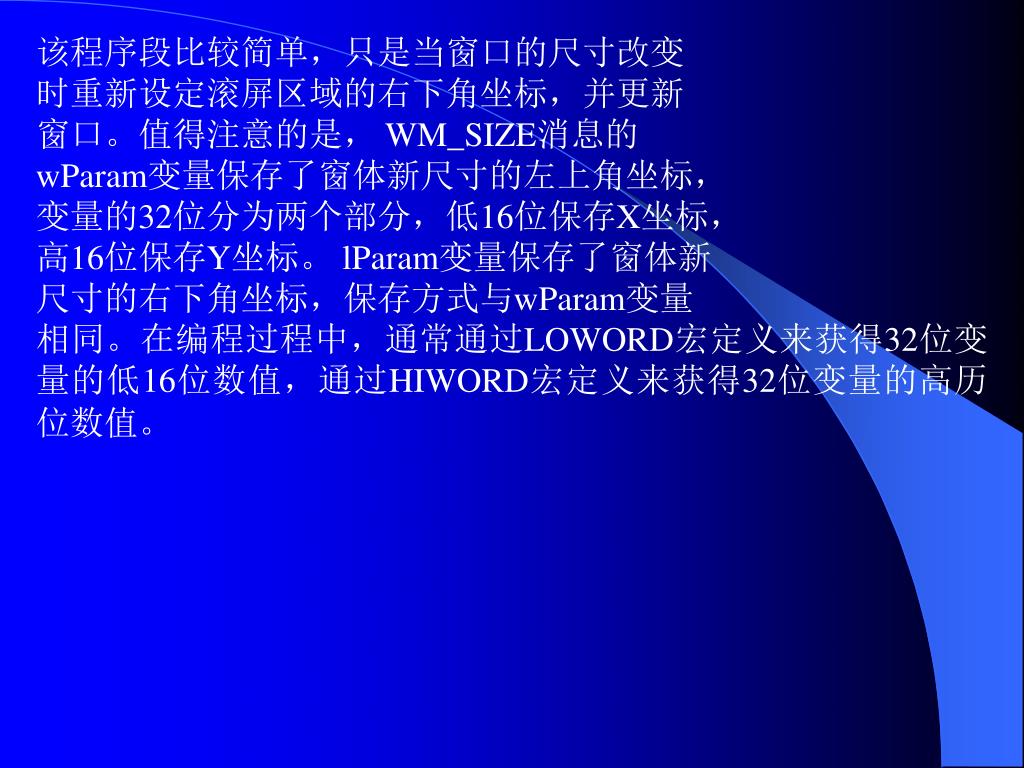

该程序段比较简单,只是当窗口的尺寸改变

时重新设定滚屏区域的右下角坐标,并更新

窗口。值得注意的是, WM_SIZE消息的

wParam变量保存了窗体新尺寸的左上角坐标,

变量的32位分为两个部分,低16位保存X坐标,

高16位保存Y坐标。 lParam变量保存了窗体新

尺寸的右下角坐标,保存方式与wParam变量

相同。在编程过程中,通常通过LOWORD宏定义来获得32位变量的低16位数值,通过HIWORD宏定义来获得32位变量的高历位数值。


4329401

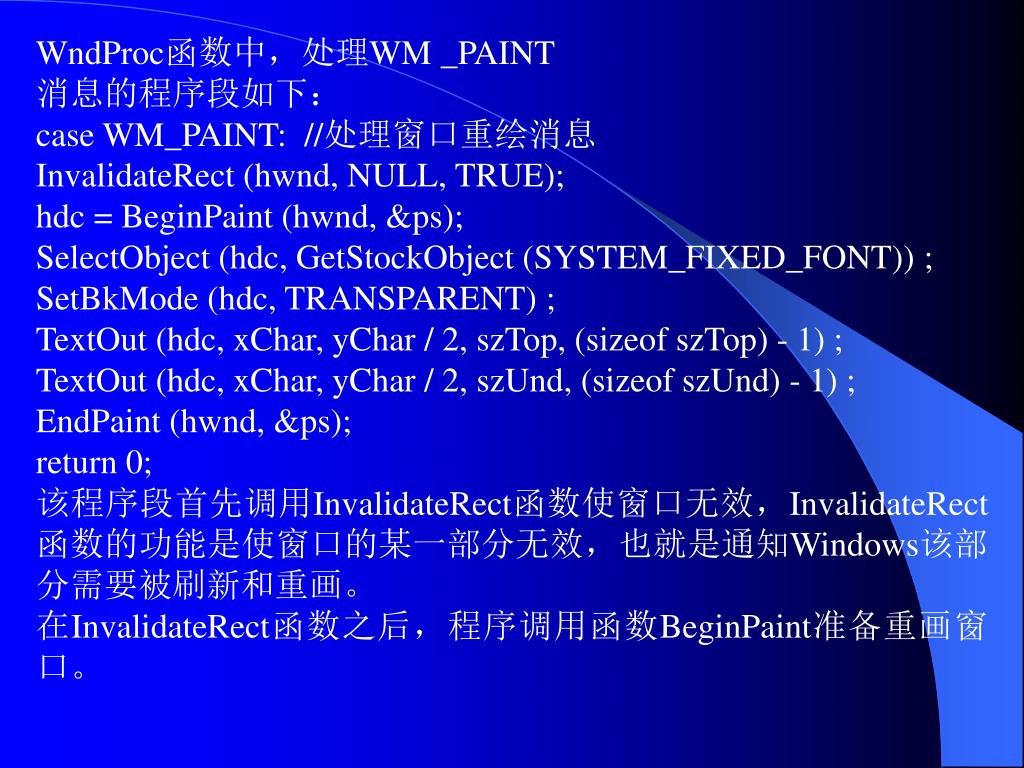

WndProc函数中,处理WM _PAINT

消息的程序段如下:

case WM_PAINT: //处理窗口重绘消息

InvalidateRect (hwnd, NULL, TRUE);

hdc = BeginPaint (hwnd, &ps);

SelectObject (hdc, GetStockObject (SYSTEM_FIXED_FONT)) ;

SetBkMode (hdc, TRANSPARENT) ;

TextOut (hdc, xChar, yChar / 2, szTop, (sizeof szTop) - 1) ;

TextOut (hdc, xChar, yChar / 2, szUnd, (sizeof szUnd) - 1) ;

EndPaint (hwnd, &ps);

return 0;

该程序段首先调用InvalidateRect函数使窗口无效,InvalidateRect函数的功能是使窗口的某一部分无效,也就是通知Windows该部分需要被刷新和重画。

在InvalidateRect函数之后,程序调用函数BeginPaint准备重画窗口。


4329401

BeginPaint函数的原型定义如下:

HDC BeginPaint(

HWND hwnd , //重画窗口的句柄

LPPAINTSTRUCT lpPaint

// 指向一个用于保存所有重

// 画信息的PAINTSTRUCT结构体变量的指针

);

BeginPaint函数的作用是完成重画窗体之前的准备,并将重画窗体的数据保存在一个PAINTSTRUCT结构体变量中。PAINTSTRUCT结构体可以用于保存窗口重画时的数据以方便以后使用。


4329401

PAINTSTRUCT结构体的定义如下:

typedef struct tagPAINTSTRUCT{ // ps

HDC hdc; // 重画区域所在窗口的句柄

BOOL fErase;// 是否擦去背景

RECT rcPaint; // 指定重画窗体的范围

BOOL fRestore; // 系统保留域

BOOL fIncUpdate;// 系统保留域

BYTE rgbReserved[32];// 系统保留

)PA INTSTRU CT;


4329401

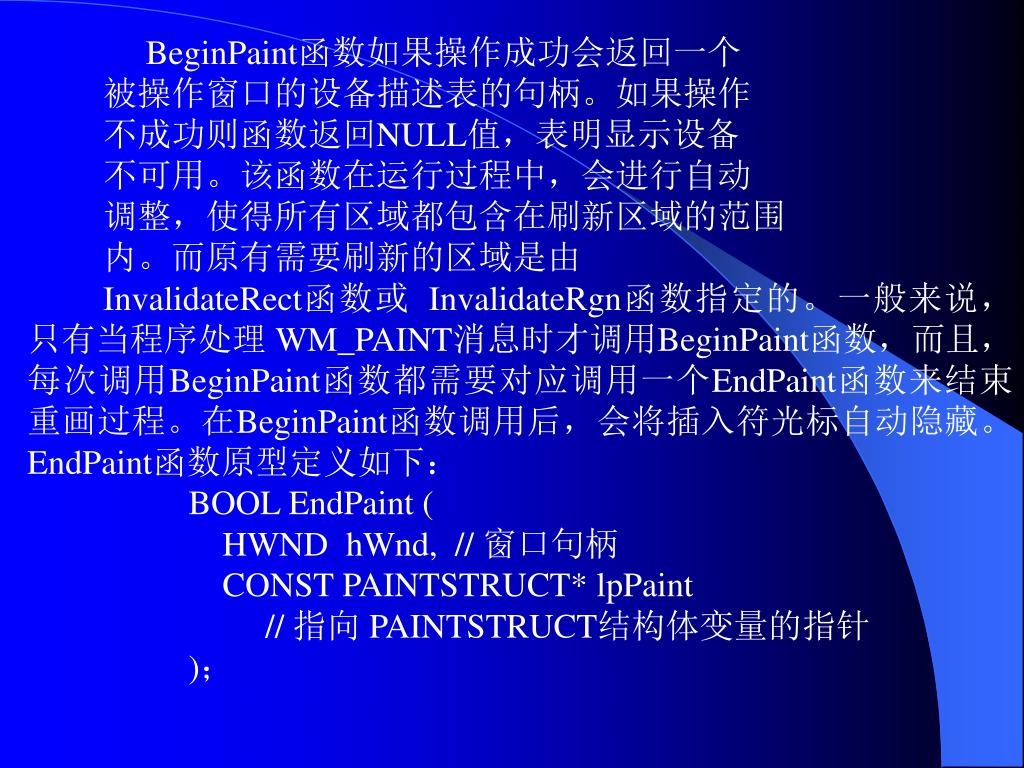

BeginPaint函数如果操作成功会返回一个

被操作窗口的设备描述表的句柄。如果操作

不成功则函数返回NULL值,表明显示设备

不可用。该函数在运行过程中,会进行自动

调整,使得所有区域都包含在刷新区域的范围

内。而原有需要刷新的区域是由

InvalidateRect函数或 InvalidateRgn函数指定的。一般来说,只有当程序处理 WM_PAINT消息时才调用BeginPaint函数,而且,每次调用BeginPaint函数都需要对应调用一个EndPaint函数来结束重画过程。在BeginPaint函数调用后,会将插入符光标自动隐藏。EndPaint函数原型定义如下:

BOOL EndPaint (

HWND hWnd, // 窗口句柄

CONST PAINTSTRUCT* lpPaint

// 指向 PAINTSTRUCT结构体变量的指针

);


4329401

EndPaint函数标志着窗口重画过程的结束。

该函数执行后总返回一个非零值。如果在

BeginPaint函数执行时将插入符号隐藏了,

那么EndPaint函数会重新显示插入符号。

消息处理函数WndProc处理的键盘消息有:

WM_ KEYDOWN、WM_KEYUP WM_CHAR、

WM_DEADCHAR、WM_SYSKEYDOWN、

WM_SYSKEYUP、WM_SYSCHAR和WM_SYSDEADCHAR。根据不同的消息,程序会用不同的参数调用ShowKey函数在窗口中显示各键盘消息的相关信息。


4329401

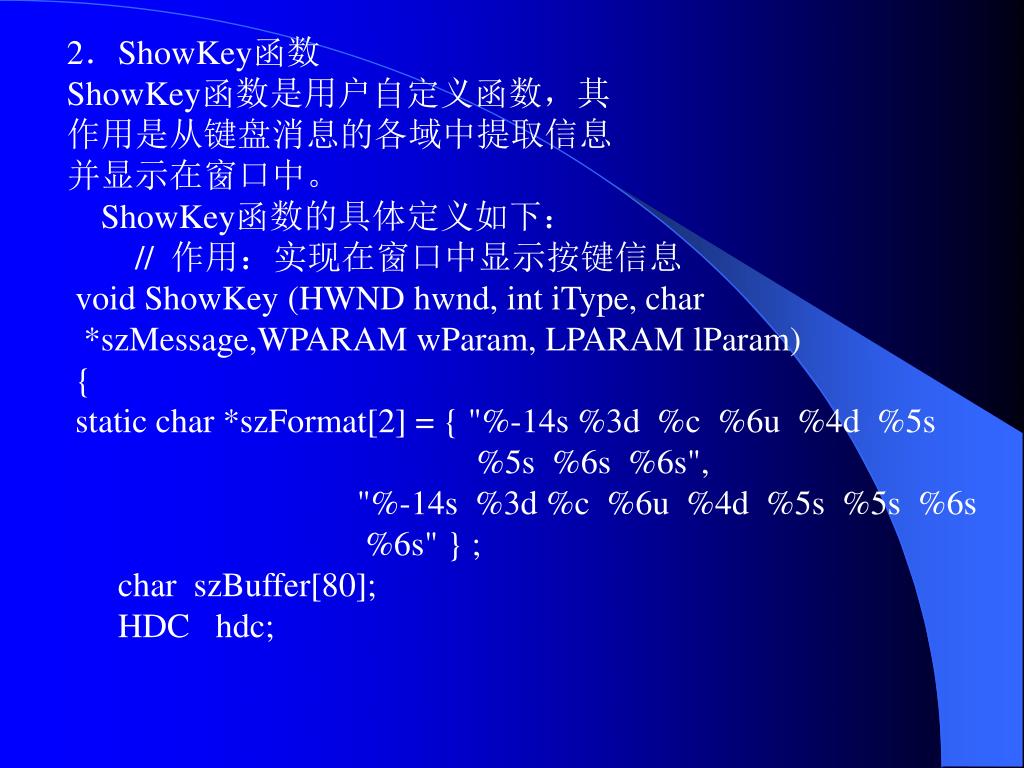

2.ShowKey函数

ShowKey函数是用户自定义函数,其

作用是从键盘消息的各域中提取信息

并显示在窗口中。

ShowKey函数的具体定义如下:

// 作用:实现在窗口中显示按键信息

void ShowKey (HWND hwnd, int iType, char

*szMessage,WPARAM wParam, LPARAM lParam)

 {

 static char *szFormat[2] = { "%-14s %3d %c %6u %4d %5s

%5s %6s %6s",

"%-14s %3d %c %6u %4d %5s %5s %6s

%6s" } ;

  char szBuffer[80];

  HDC hdc;


4329401

SelectObject(hdc, GetStockObject

(SYSTEM_FIXED_FONT));

TextOut (hdc, xChar, rc.bottom - yChar,

szBuffer,wsprintf (szBuffer, szFormat [iType],

szMessage, //消息

wParam, //虚拟键代码

(BYTE) (iType ? wParam : ' '),//显示字符值

LOWORD (lParam), //重复次数

HIWORD (lParam) & 0xFF, //OEM键盘扫描码

//判断是否为增强键盘的扩展键

(PSTR) (0x01000000 & lParam ? "是" : "否"),

//判断是否同时使用了ALT键

(PSTR) (0x20000000 & lParam ? "是" : "否"),

(PSTR) (0x40000000 & lParam ? "按下" : "抬起"),

//判断前一次击键状态

(PSTR) (0x80000000 & lParam ? "按下" : "抬起"))

//判断转换状态

); }


4329401

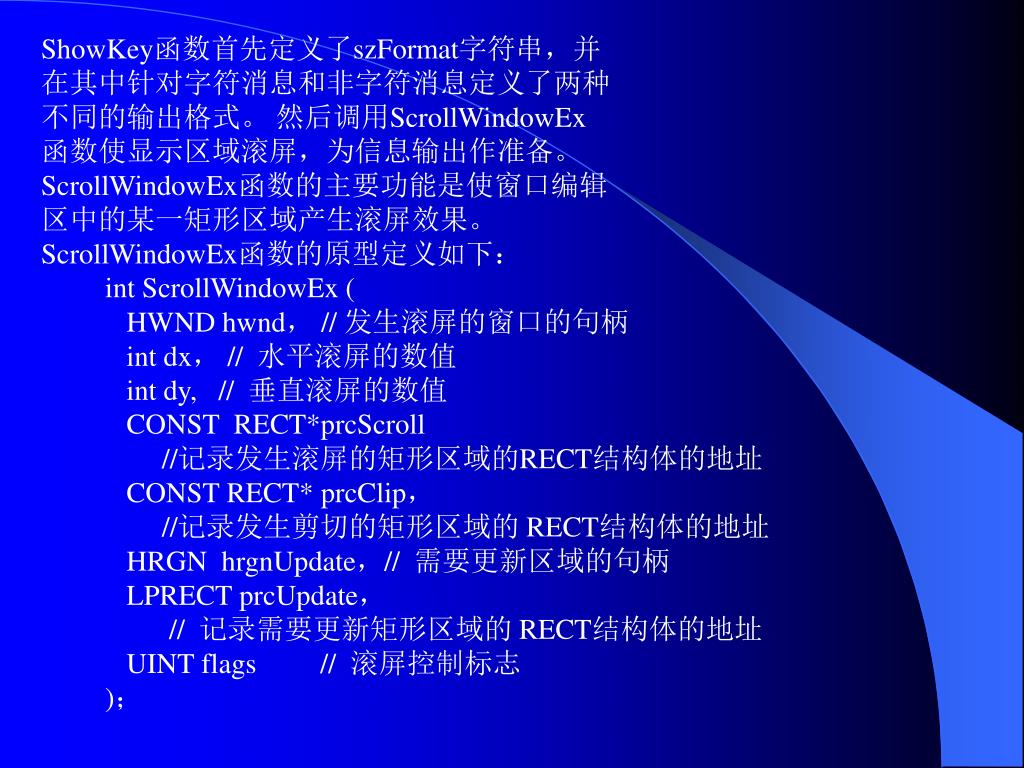

ShowKey函数首先定义了szFormat字符串,并

在其中针对字符消息和非字符消息定义了两种

不同的输出格式。 然后调用ScrollWindowEx

函数使显示区域滚屏,为信息输出作准备。

ScrollWindowEx函数的主要功能是使窗口编辑

区中的某一矩形区域产生滚屏效果。

ScrollWindowEx函数的原型定义如下:

int ScrollWindowEx (

HWND hwnd, // 发生滚屏的窗口的句柄

int dx, // 水平滚屏的数值

int dy, // 垂直滚屏的数值

CONST RECT*prcScroll

//记录发生滚屏的矩形区域的RECT结构体的地址

CONST RECT* prcClip,

//记录发生剪切的矩形区域的 RECT结构体的地址

HRGN hrgnUpdate,// 需要更新区域的句柄

LPRECT prcUpdate,

// 记录需要更新矩形区域的 RECT结构体的地址

UINT flags // 滚屏控制标志

);


4329401

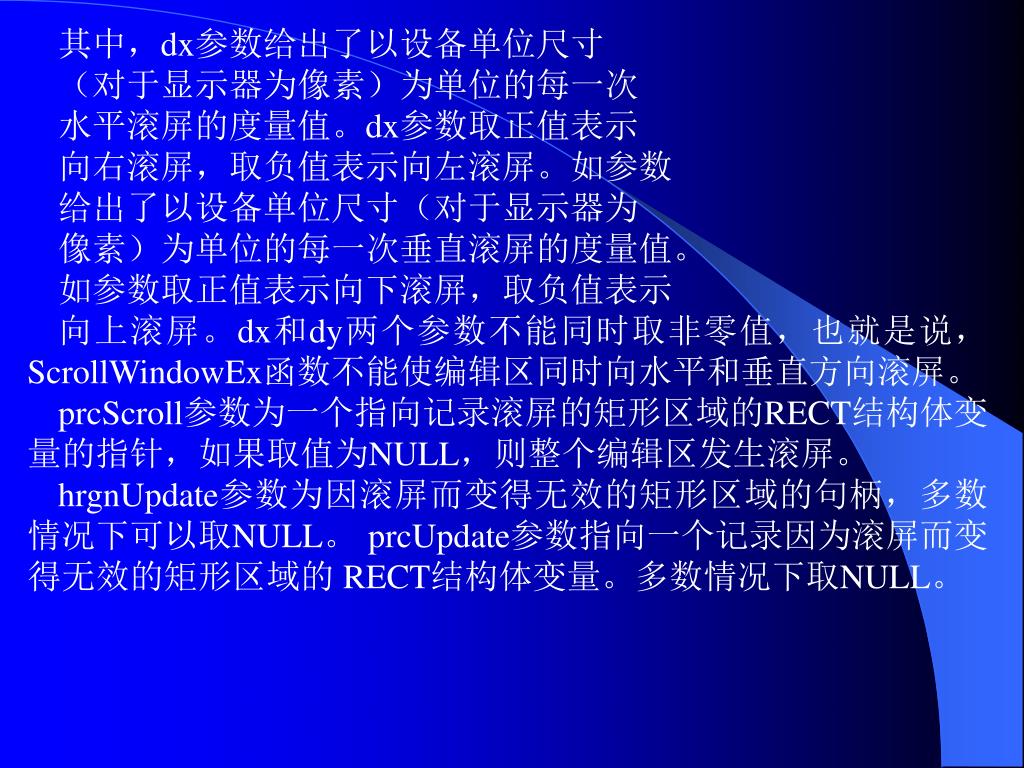

其中,dx参数给出了以设备单位尺寸

(对于显示器为像素)为单位的每一次

水平滚屏的度量值。dx参数取正值表示

向右滚屏,取负值表示向左滚屏。如参数

给出了以设备单位尺寸(对于显示器为

像素)为单位的每一次垂直滚屏的度量值。

如参数取正值表示向下滚屏,取负值表示

向上滚屏。dx和dy两个参数不能同时取非零值,也就是说,ScrollWindowEx函数不能使编辑区同时向水平和垂直方向滚屏。

prcScroll参数为一个指向记录滚屏的矩形区域的RECT结构体变量的指针,如果取值为NULL,则整个编辑区发生滚屏。

hrgnUpdate参数为因滚屏而变得无效的矩形区域的句柄,多数情况下可以取NULL。 prcUpdate参数指向一个记录因为滚屏而变得无效的矩形区域的 RECT结构体变量。多数情况下取NULL。


4329401

flags变量可以通过不同的取值来控制滚屏的

状况,其取值和意义如下所示。

SW_ ERASE当和 SW_INVALIDATE值

同时使用时,会通过向 window发送 一个

WM_ ERASEBKGND消息将最近变得无效

的区域抹去;

SW_INVALIDATE在发生滚屏后使由hrgnUpdate参数指定的区域无效;

SW_SCROLLCHILDREN使所有的子窗口都发生滚屏;

SW_ SMOOTHSCROLL在 Windows 95及以后的版本中使窗口发生平滑滚屏。如果ScrollWindowEx函数执行成功,则返回值为以下三者之一:

SIMPLEREGION表示有一个矩形的无效区域;

COMPLEXREGION表示没有无效区域和重叠区域;

NULLREGION表示没有无效区域。

如果ScrollWindowEx函数执行不成功,则返回ERROR。


4329401

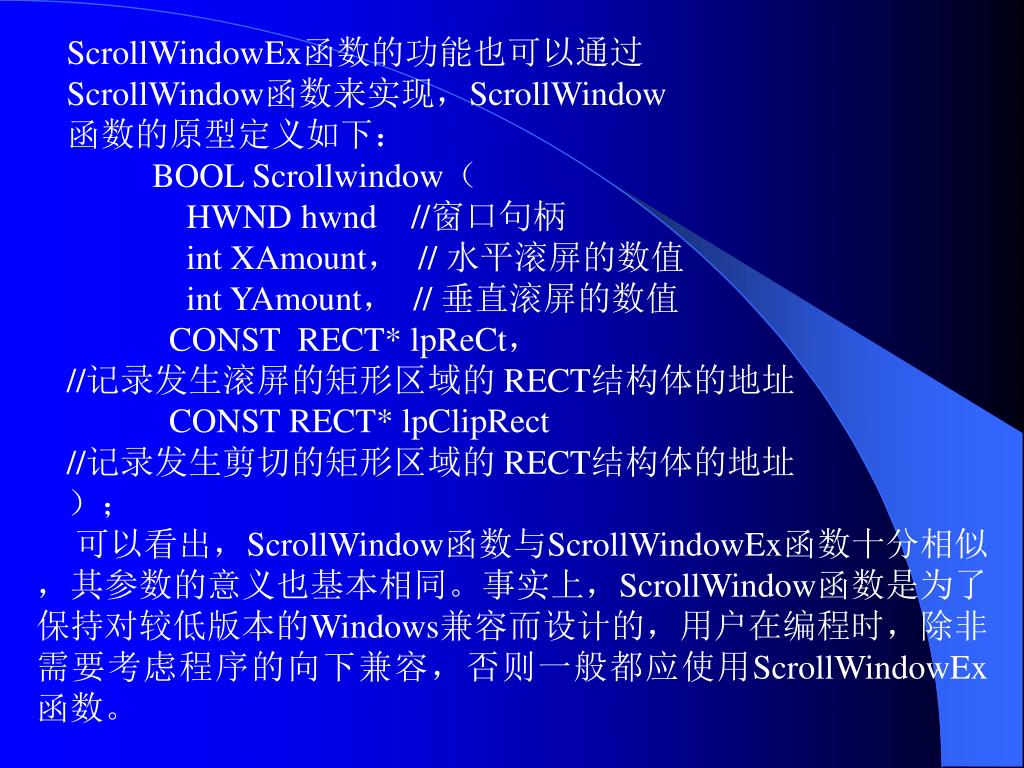

ScrollWindowEx函数的功能也可以通过

ScrollWindow函数来实现,ScrollWindow

函数的原型定义如下:

BOOL Scrollwindow(

HWND hwnd //窗口句柄

int XAmount, // 水平滚屏的数值

int YAmount, // 垂直滚屏的数值

CONST RECT* lpReCt,

//记录发生滚屏的矩形区域的 RECT结构体的地址

CONST RECT* lpClipRect

//记录发生剪切的矩形区域的 RECT结构体的地址

);

可以看出,ScrollWindow函数与ScrollWindowEx函数十分相似,其参数的意义也基本相同。事实上,ScrollWindow函数是为了保持对较低版本的Windows兼容而设计的,用户在编程时,除非需要考虑程序的向下兼容,否则一般都应使用ScrollWindowEx函数。
