Presentation Transcript
slide1

DUCTOS

TEXTILES

MR

slide3

MR

DIFUSIÓN DE AIRE HOMOGENEIZADA POR DUCTO TEXTIL

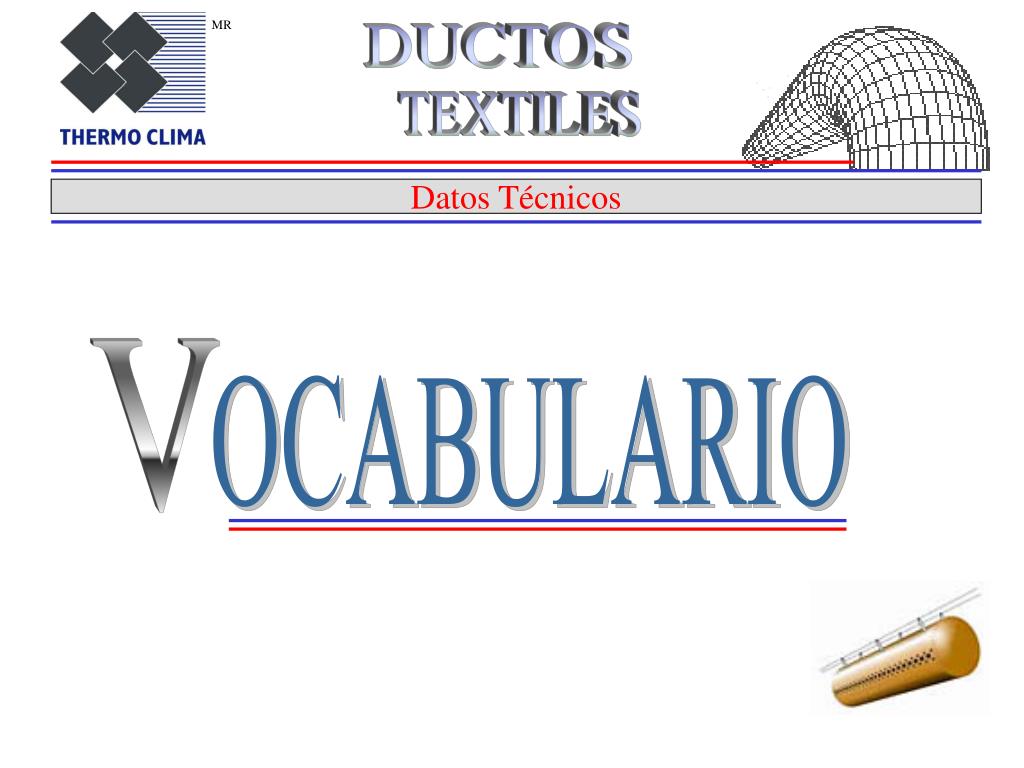

slide5

MR

DUCTOS

TEXTILES

Datos Técnicos

V

OCABULARIO

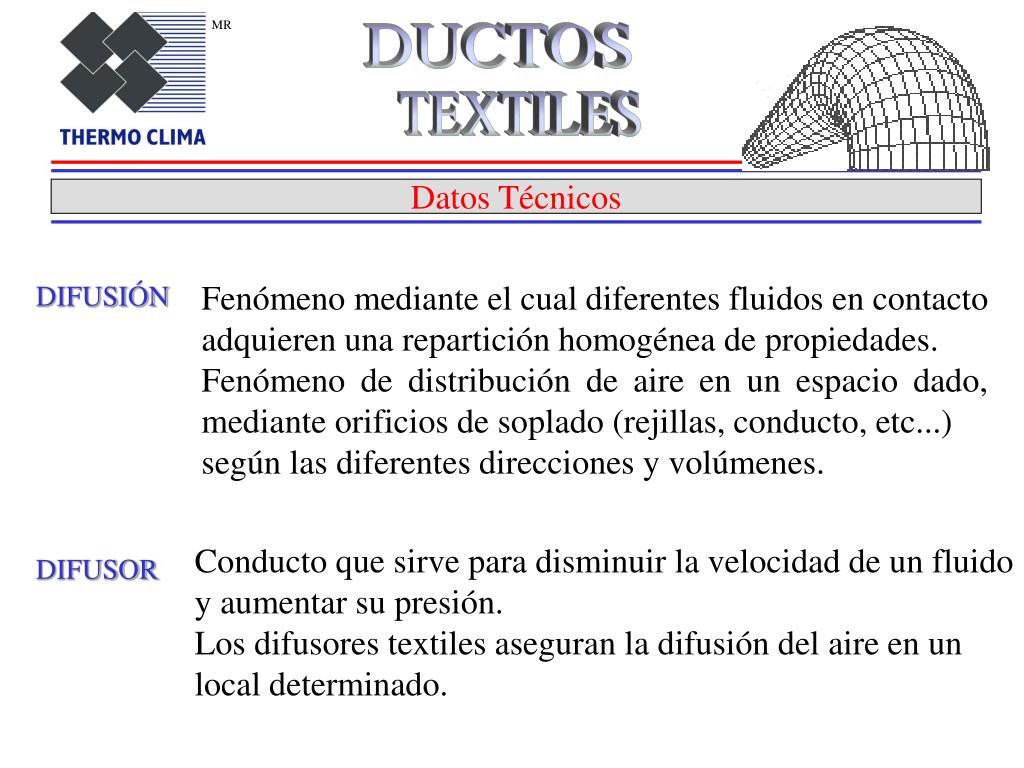

slide7

MR

DUCTOS

TEXTILES

Datos Técnicos

Fenómeno mediante el cual diferentes fluidos en contacto

adquieren una repartición homogénea de propiedades.

Fenómeno de distribución de aire en un espacio dado, mediante orificios de soplado (rejillas, conducto, etc...)

según las diferentes direcciones y volúmenes.

DIFUSIÓN

Conducto que sirve para disminuir la velocidad de un fluido

y aumentar su presión.

Los difusores textiles aseguran la difusión del aire en un

local determinado.

DIFUSOR

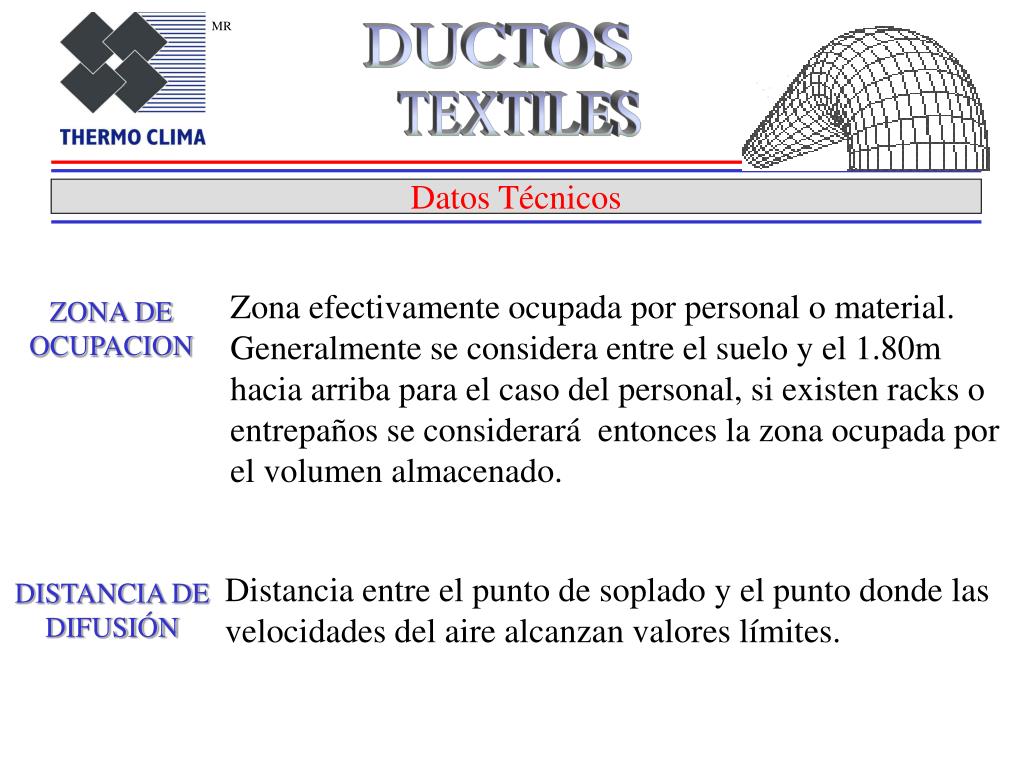

slide8

MR

DUCTOS

TEXTILES

Datos Técnicos

Zona efectivamente ocupada por personal o material.

Generalmente se considera entre el suelo y el 1.80m

hacia arriba para el caso del personal, si existen racks o

entrepaños se considerará entonces la zona ocupada por

el volumen almacenado.

ZONA DE

OCUPACION

Distancia entre el punto de soplado y el punto donde las

velocidades del aire alcanzan valores límites.

DISTANCIA DE

DIFUSIÓN

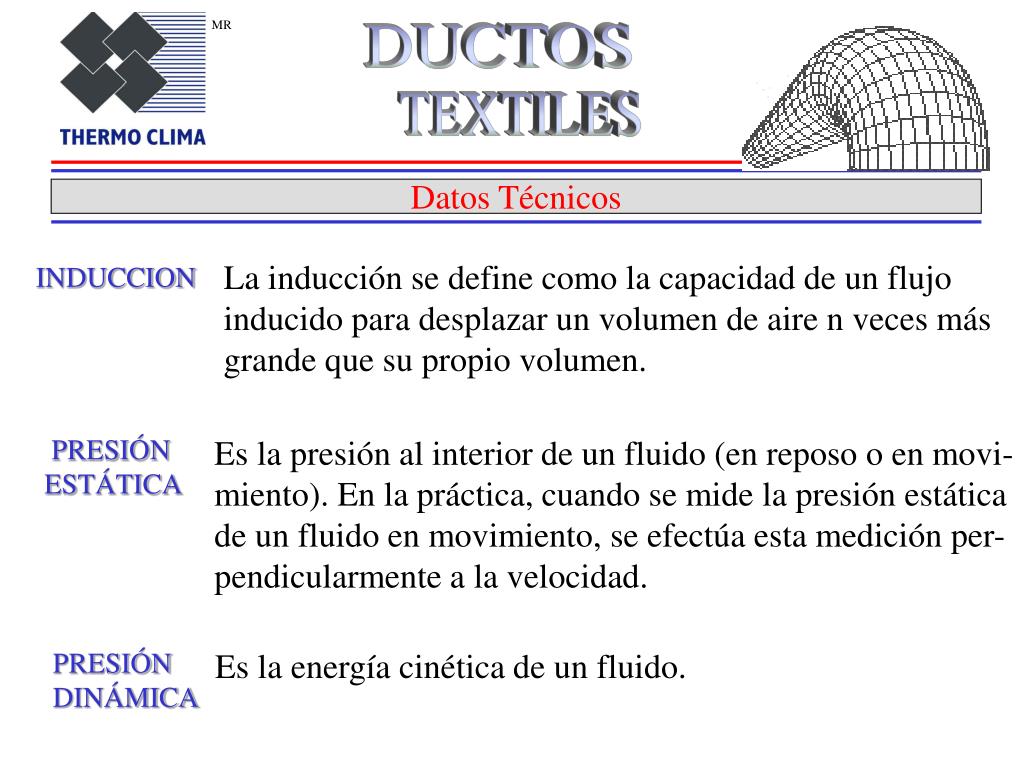

slide9

MR

DUCTOS

TEXTILES

Datos Técnicos

La inducción se define como la capacidad de un flujo

inducido para desplazar un volumen de aire n veces más

grande que su propio volumen.

INDUCCION

PRESIÓN

ESTÁTICA

Es la presión al interior de un fluido (en reposo o en movi-

miento). En la práctica, cuando se mide la presión estática

de un fluido en movimiento, se efectúa esta medición per-

pendicularmente a la velocidad.

PRESIÓN

DINÁMICA

Es la energía cinética de un fluido.

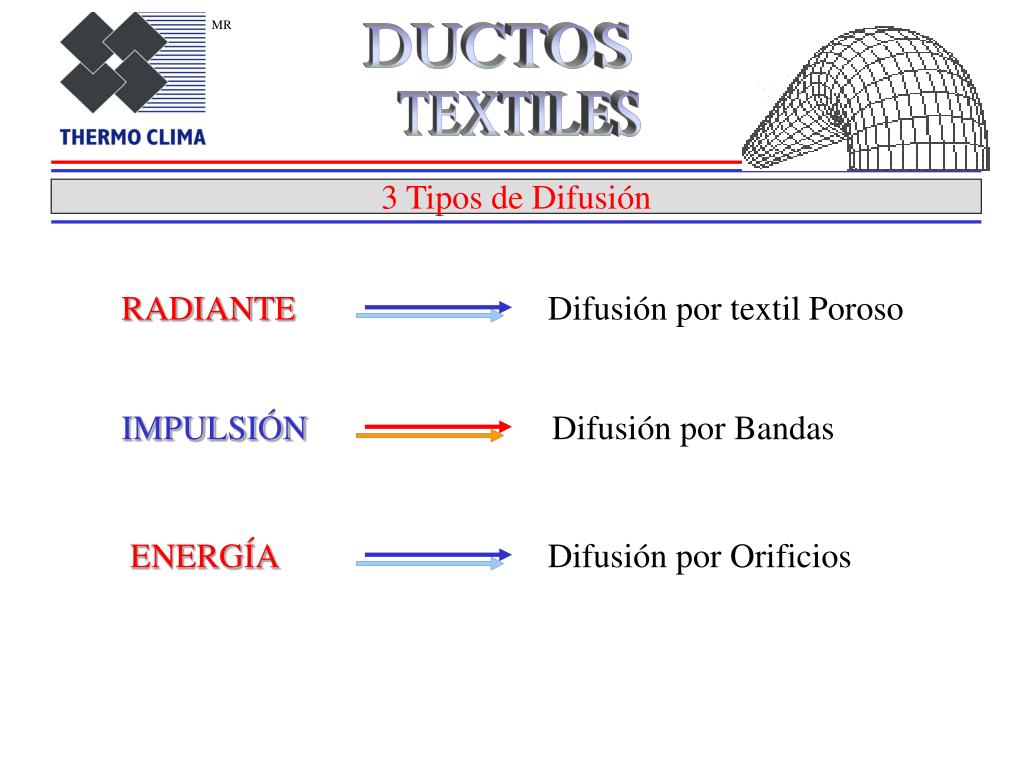

slide11

MR

DUCTOS

TEXTILES

3 Tipos de Difusión

RADIANTE

Difusión por textil Poroso

IMPULSIÓN

Difusión por Bandas

ENERGÍA

Difusión por Orificios

slide12

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Difusión Isotérmica

TE=TA

Ventilación

-5°C < (TE-TA) < 0°C

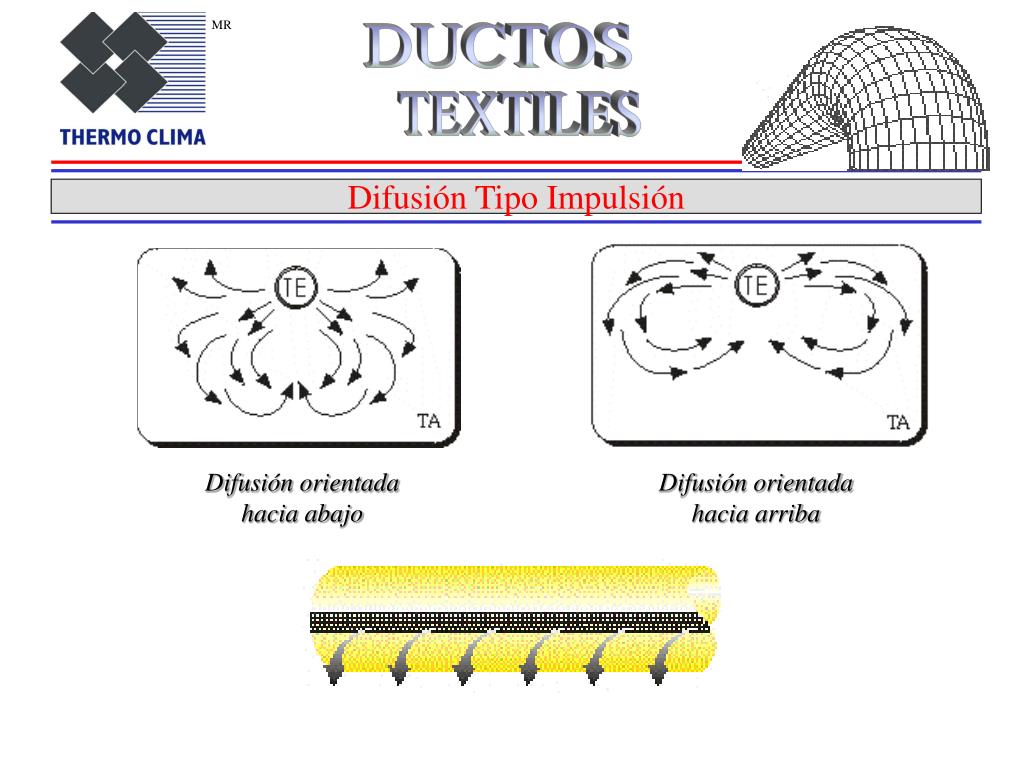

slide13

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Difusión orientada

hacia abajo

Difusión orientada

hacia arriba

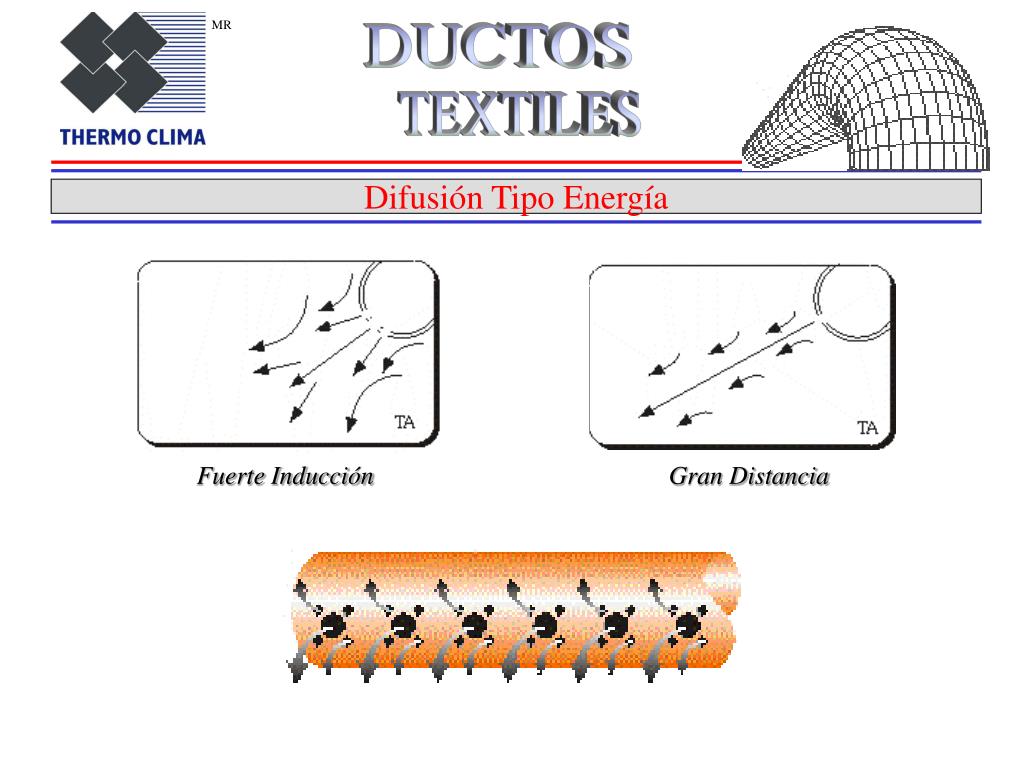

slide14

MR

DUCTOS

TEXTILES

Difusión Tipo Energía

Fuerte Inducción

Gran Distancia

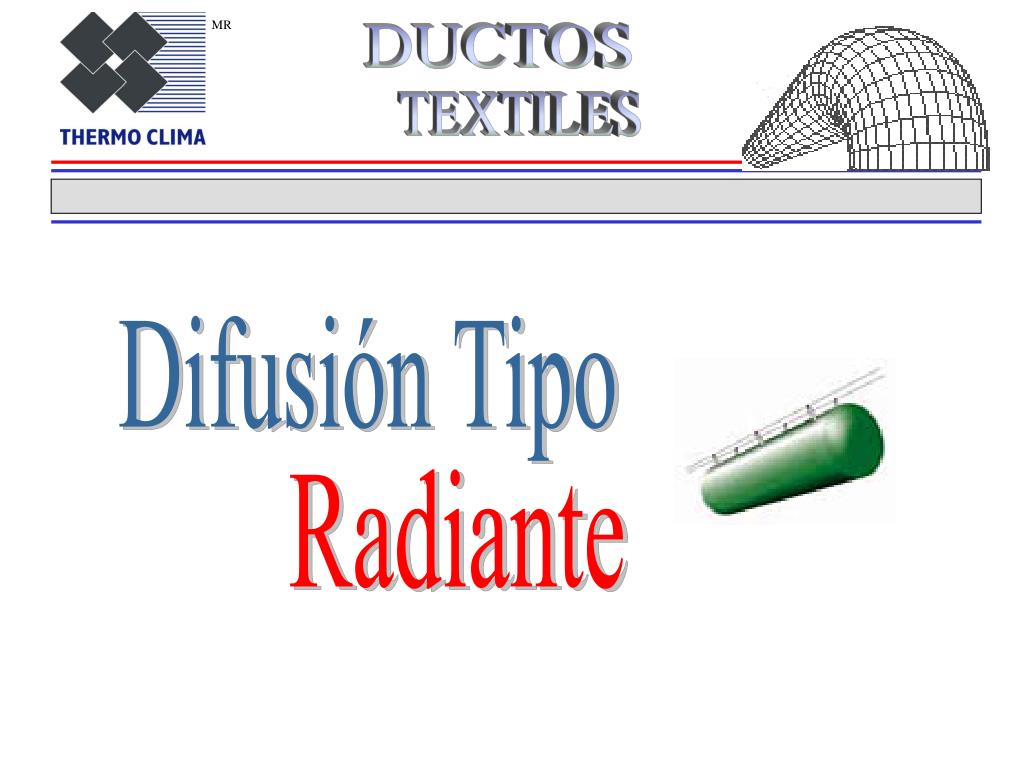

slide15

MR

DUCTOS

TEXTILES

Difusión Tipo

Radiante

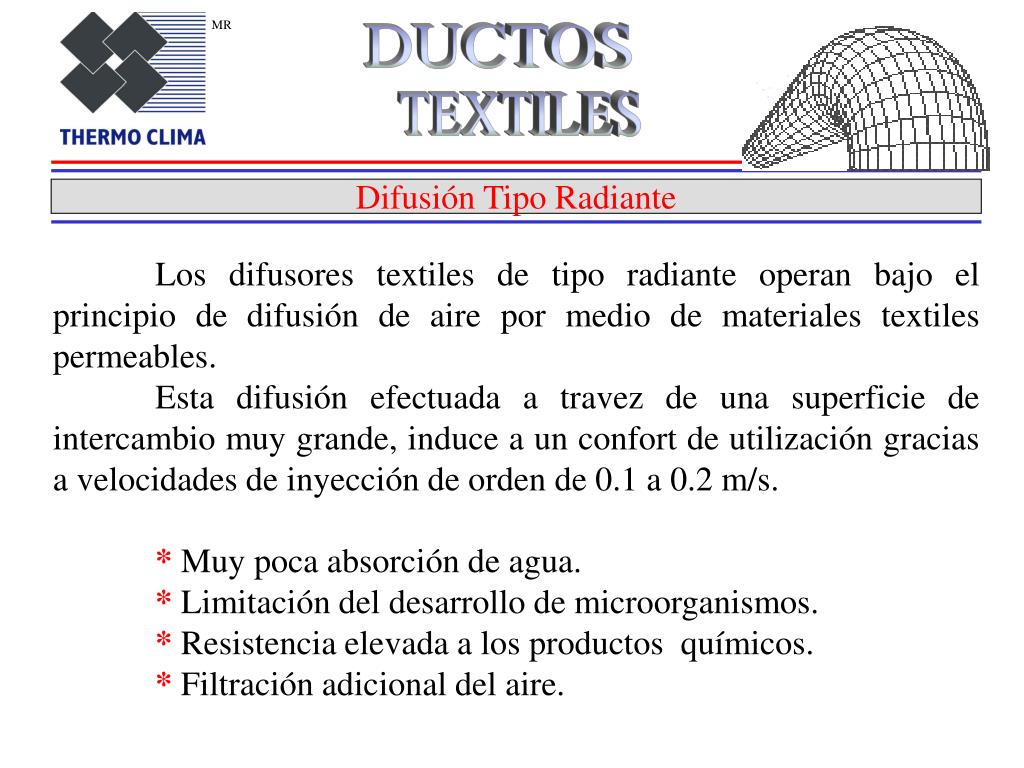

slide17

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Los difusores textiles de tipo radiante operan bajo el principio de difusión de aire por medio de materiales textiles permeables.

Esta difusión efectuada a travez de una superficie de intercambio muy grande, induce a un confort de utilización gracias a velocidades de inyección de orden de 0.1 a 0.2 m/s.

* Muy poca absorción de agua.

* Limitación del desarrollo de microorganismos.

* Resistencia elevada a los productos químicos.

* Filtración adicional del aire.

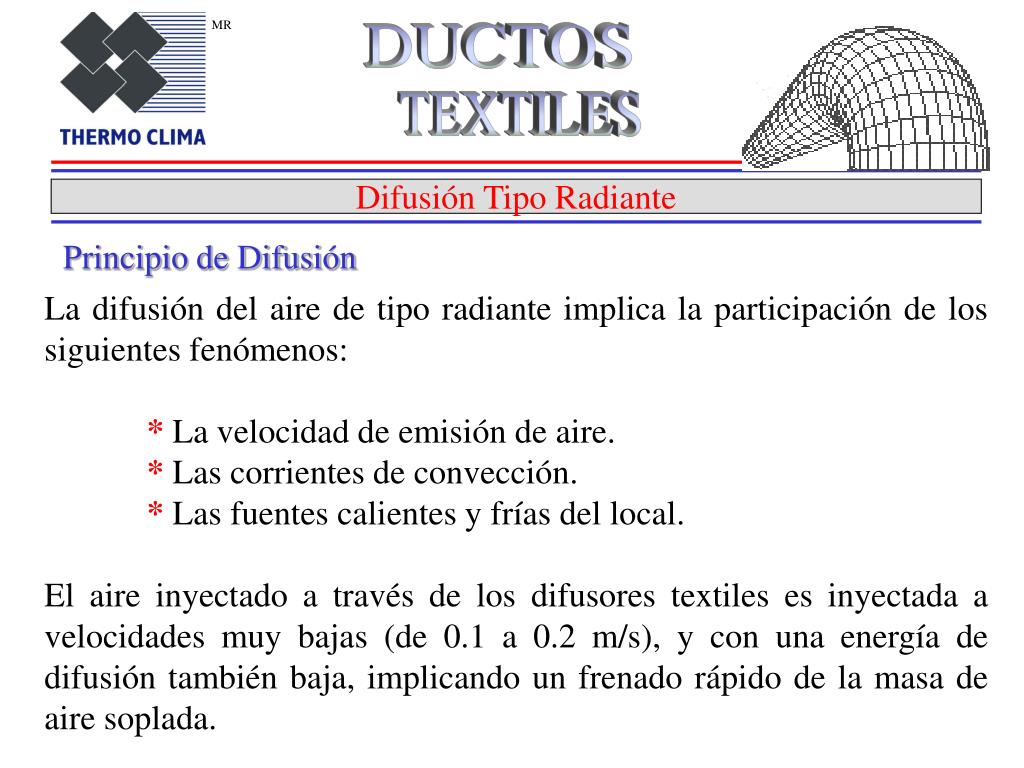

slide18

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Principio de Difusión

La difusión del aire de tipo radiante implica la participación de los siguientes fenómenos:

* La velocidad de emisión de aire.

* Las corrientes de convección.

* Las fuentes calientes y frías del local.

El aire inyectado a través de los difusores textiles es inyectada a velocidades muy bajas (de 0.1 a 0.2 m/s), y con una energía de difusión también baja, implicando un frenado rápido de la masa de aire soplada.

slide19

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Los fenómenos físicos que se presentan en este instante representan mucho más las teorías térmicas que las teorías mecánicas. Esto es dado que los movimientos del aire se deberán principalmente a las diferencias de temperaturas entre las diferentes masas de aire (Δt entre el aire ambiente y el aire soplado).

En Refrigeración

El aire frío desciende tan rápido como baja sea su temperatura con respecto a la temperatura del ambiente.

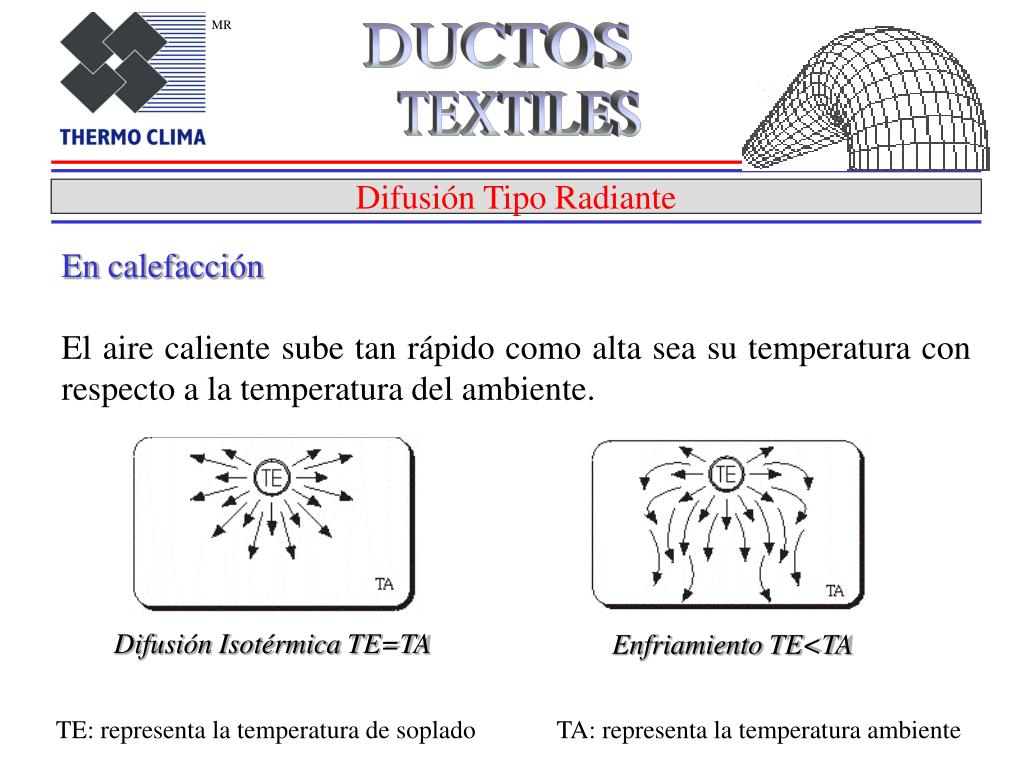

slide20

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

En calefacción

El aire caliente sube tan rápido como alta sea su temperatura con respecto a la temperatura del ambiente.

Difusión Isotérmica TE=TA

Enfriamiento TE<TA

TE: representa la temperatura de soplado

TA: representa la temperatura ambiente

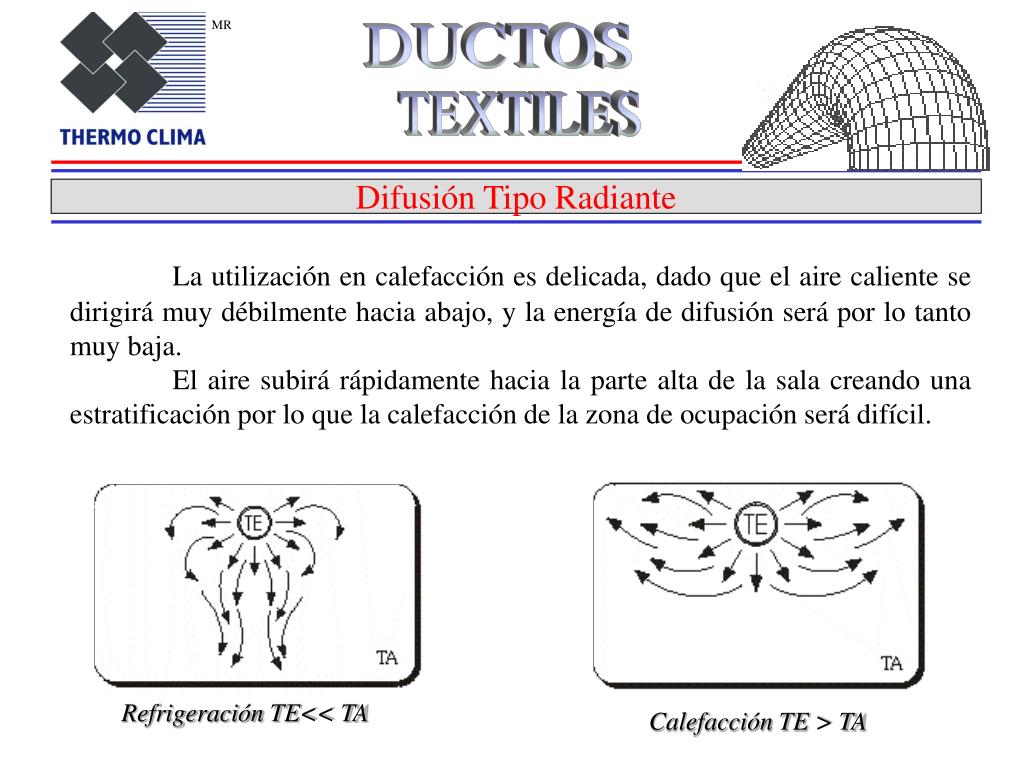

slide21

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

La utilización en calefacción es delicada, dado que el aire caliente se dirigirá muy débilmente hacia abajo, y la energía de difusión será por lo tanto muy baja.

El aire subirá rápidamente hacia la parte alta de la sala creando una estratificación por lo que la calefacción de la zona de ocupación será difícil.

Refrigeración TE<< TA

Calefacción TE > TA

slide22

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Filtración

Debido a la porosidad de las telas utilizadas, los ductos textiles tipo radiante permiten además de su función de difusión, obtener una filtración adicional particularmente interesante.

Esto garantiza una protección eficaz de los productos y del personal con la utilización de los ductos textiles en los ambientes muy sensibles a la higiene, como las industrias de agroalimentos y farmacéuticas.

Con el fin de evitar un ensuciamiento muy rápido y de limpiezas numerosas. ATC recomienda la instalación de un manómetro de columna líquida (Δp estático), con el fin de vigilar y de cuantificar el ensuciamiento de los difusores textiles de tipo

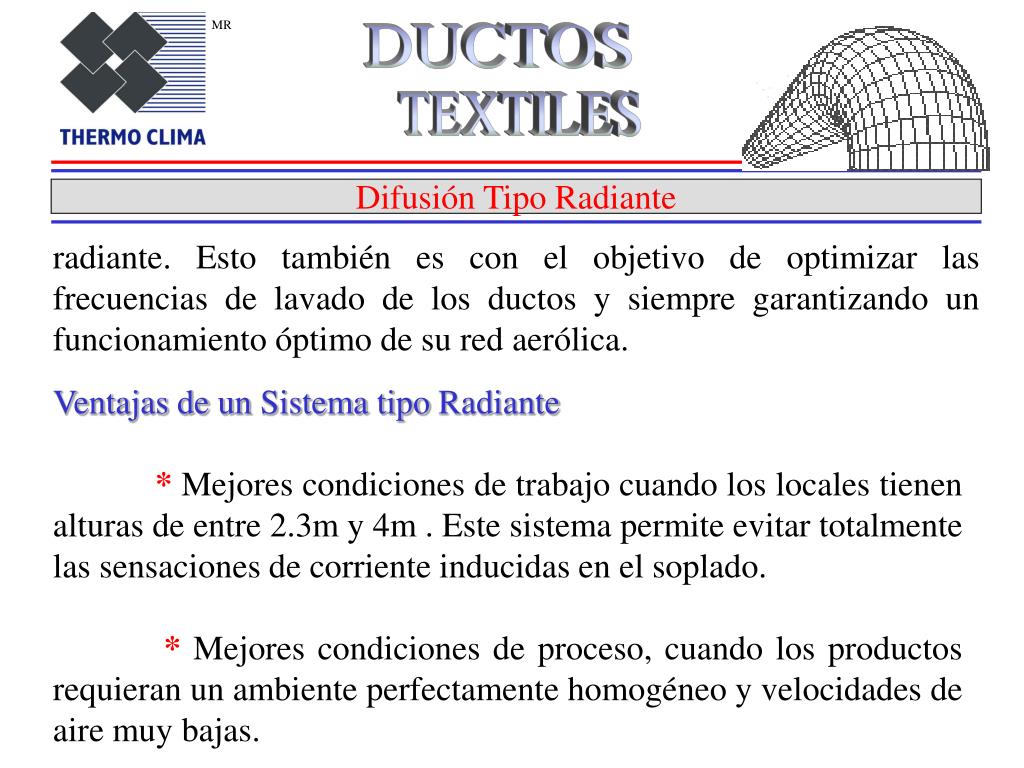

slide23

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

radiante. Esto también es con el objetivo de optimizar las frecuencias de lavado de los ductos y siempre garantizando un funcionamiento óptimo de su red aerólica.

Ventajas de un Sistema tipo Radiante

* Mejores condiciones de trabajo cuando los locales tienen alturas de entre 2.3m y 4m . Este sistema permite evitar totalmente las sensaciones de corriente inducidas en el soplado.

* Mejores condiciones de proceso, cuando los productos requieran un ambiente perfectamente homogéneo y velocidades de aire muy bajas.

slide24

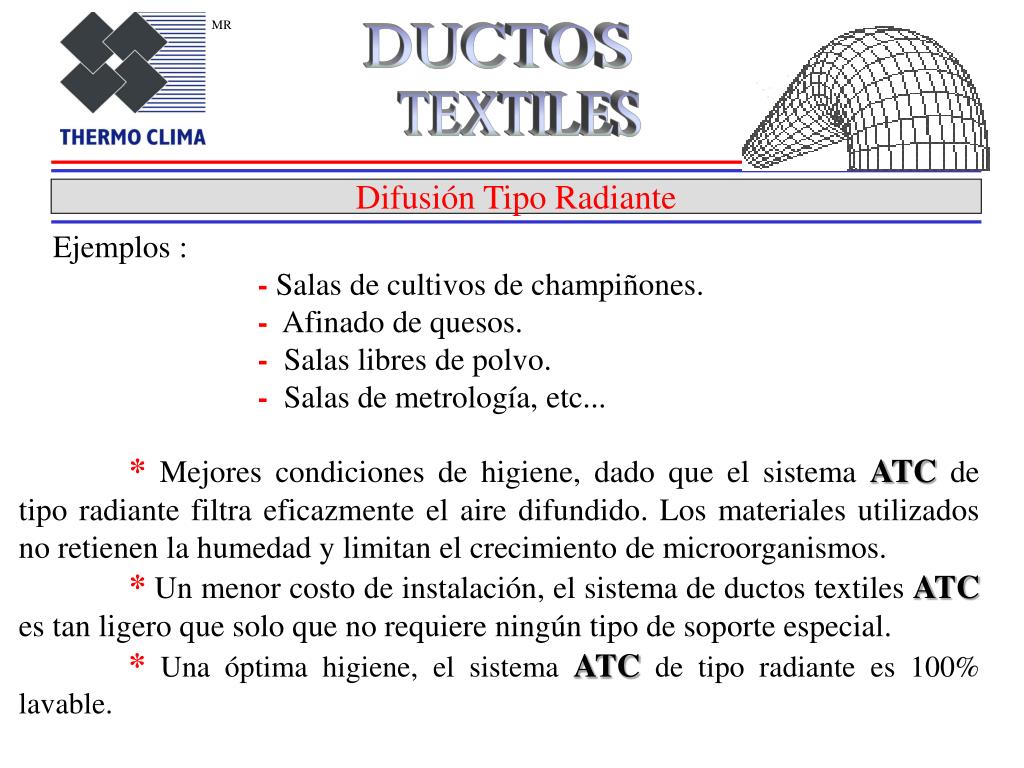

MR

DUCTOS

TEXTILES

Difusión Tipo Radiante

Ejemplos :

- Salas de cultivos de champiñones. - Afinado de quesos.

- Salas libres de polvo.

- Salas de metrología, etc...

* Mejores condiciones de higiene, dado que el sistema ATC de tipo radiante filtra eficazmente el aire difundido. Los materiales utilizados no retienen la humedad y limitan el crecimiento de microorganismos.

* Un menor costo de instalación, el sistema de ductos textiles ATC es tan ligero que solo que no requiere ningún tipo de soporte especial.

* Una óptima higiene, el sistema ATC de tipo radiante es 100% lavable.

slide25

MR

DUCTOS

TEXTILES

Difusión Tipo

Impulsión

slide27

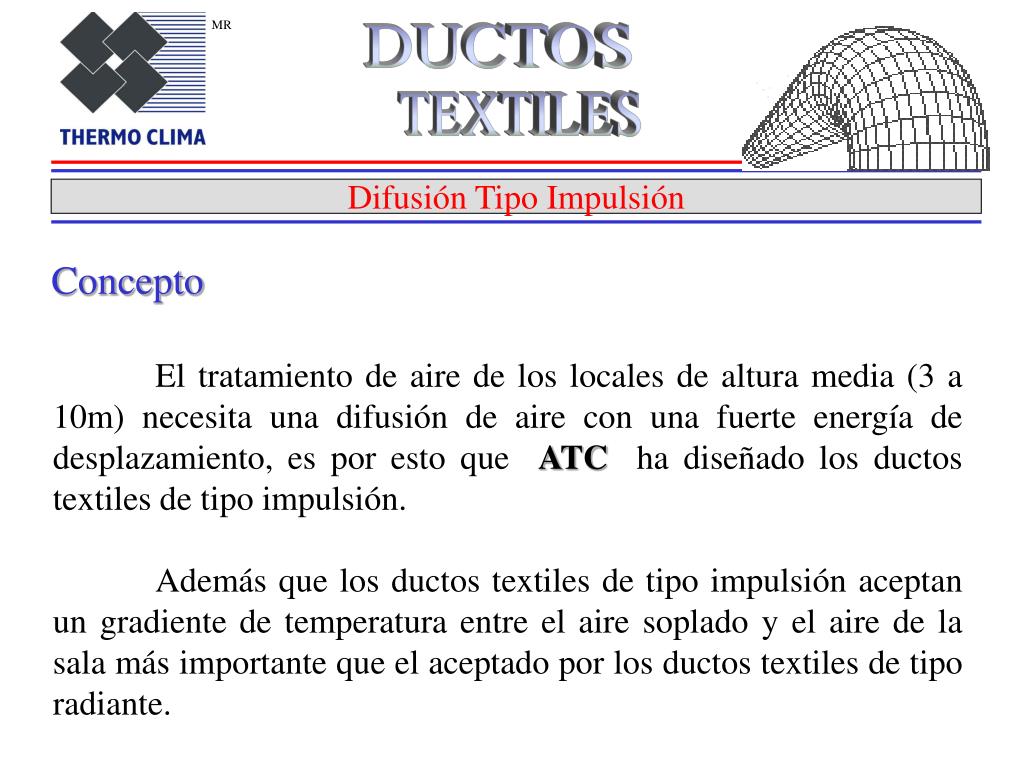

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Concepto

El tratamiento de aire de los locales de altura media (3 a 10m) necesita una difusión de aire con una fuerte energía de desplazamiento, es por esto que ATC ha diseñado los ductos textiles de tipo impulsión.

Además que los ductos textiles de tipo impulsión aceptan un gradiente de temperatura entre el aire soplado y el aire de la sala más importante que el aceptado por los ductos textiles de tipo radiante.

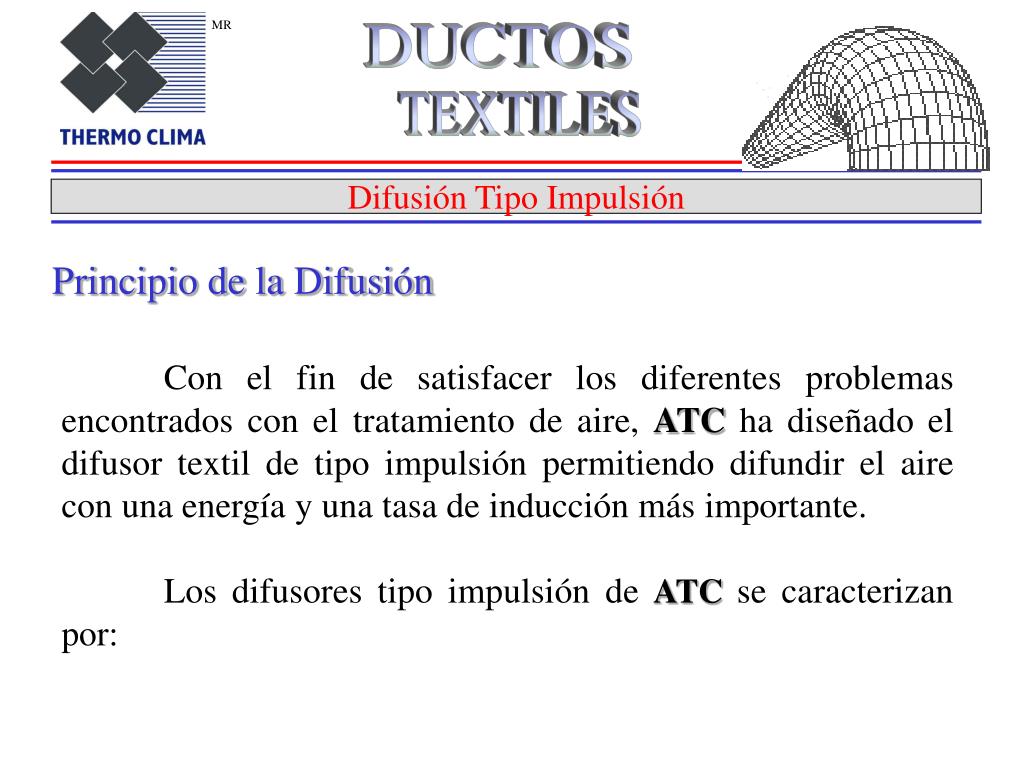

slide28

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Principio de la Difusión

Con el fin de satisfacer los diferentes problemas encontrados con el tratamiento de aire, ATC ha diseñado el difusor textil de tipo impulsión permitiendo difundir el aire con una energía y una tasa de inducción más importante.

Los difusores tipo impulsión deATCse caracterizan por:

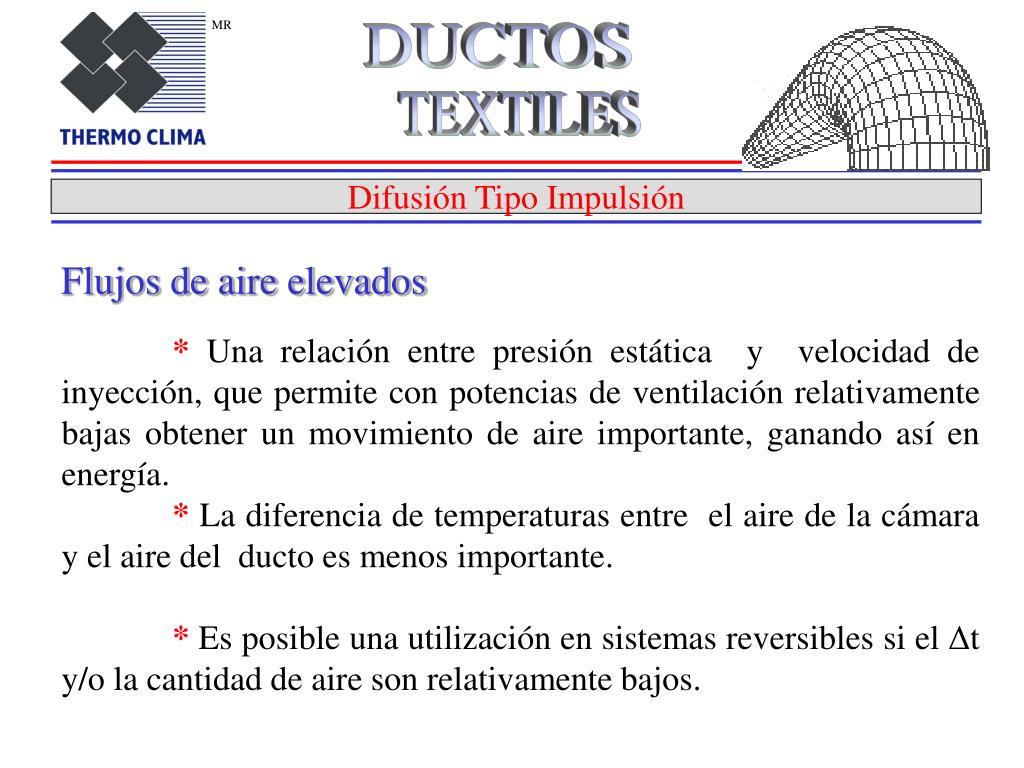

slide29

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Flujos de aire elevados

* Una relación entre presión estática y velocidad de inyección, que permite con potencias de ventilación relativamente bajas obtener un movimiento de aire importante, ganando así en energía.

* La diferencia de temperaturas entre el aire de la cámara y el aire del ducto es menos importante.

* Es posible una utilización en sistemas reversibles si el Δt y/o la cantidad de aire son relativamente bajos.

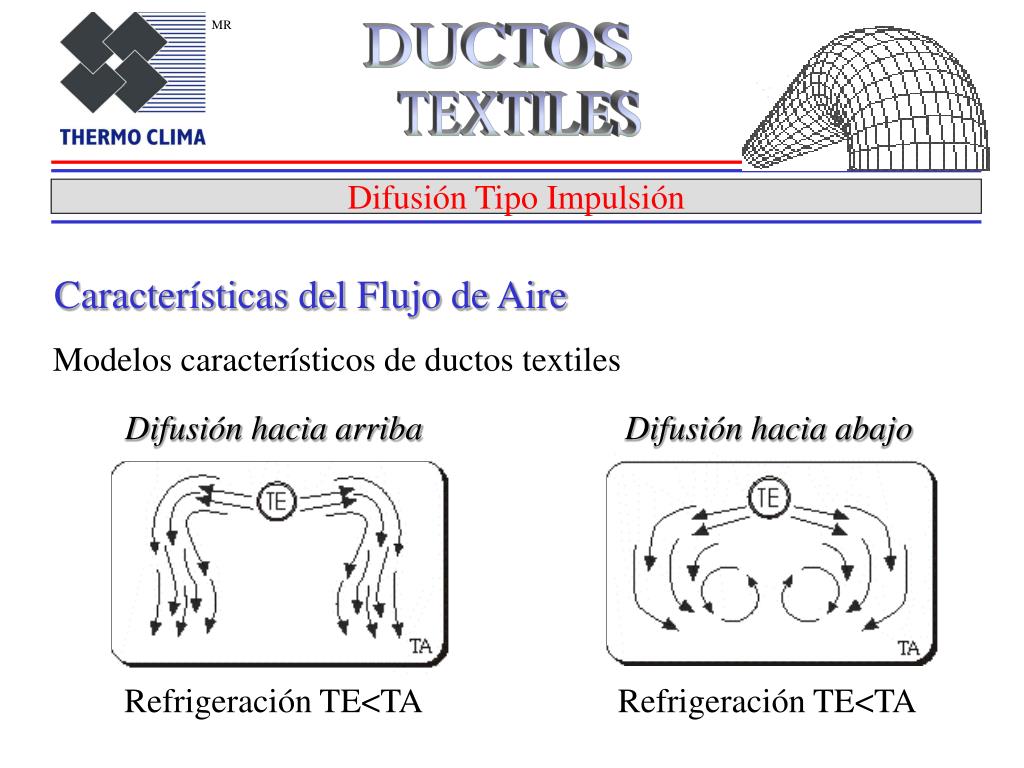

slide30

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Características del Flujo de Aire

Modelos característicos de ductos textiles

Difusión hacia arriba

Difusión hacia abajo

Refrigeración TE<TA

Refrigeración TE<TA

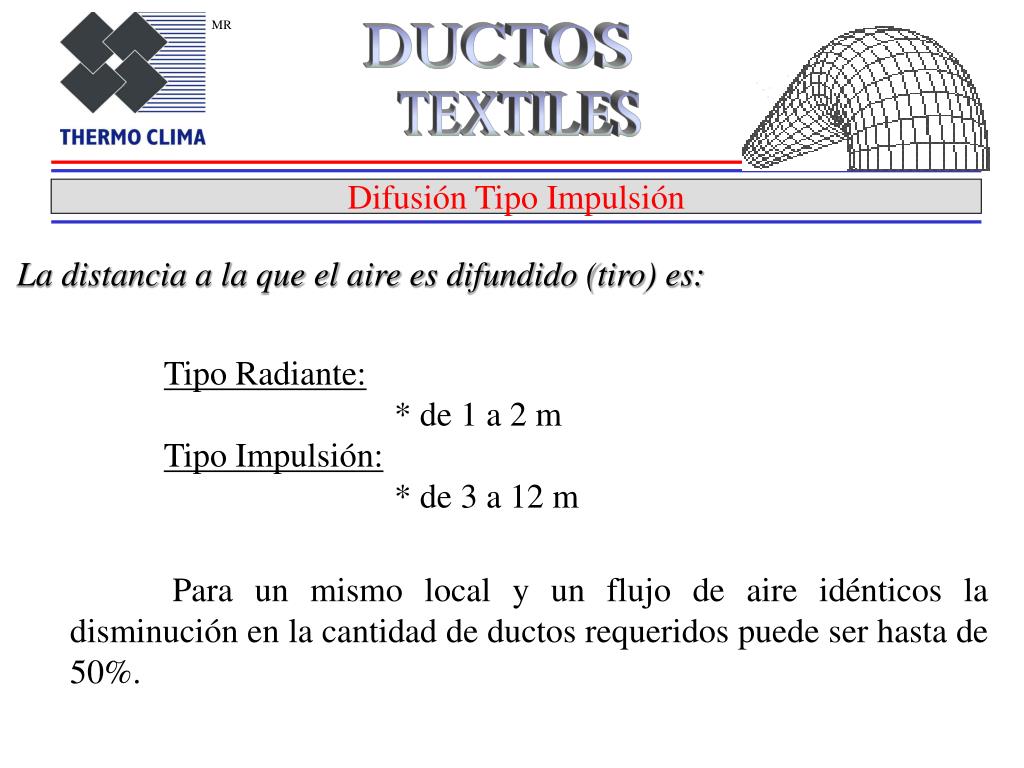

slide31

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

La distancia a la que el aire es difundido (tiro) es:

Tipo Radiante:

* de 1 a 2 m

Tipo Impulsión:

* de 3 a 12 m

Para un mismo local y un flujo de aire idénticos la disminución en la cantidad de ductos requeridos puede ser hasta de 50%.

slide32

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Difusores tipo Radiante

* Corto alcance del aire inyectado.

* Velocidad muy baja en alrededores de los ductos.

* Número de ductos importante con respecto a un área determinada.

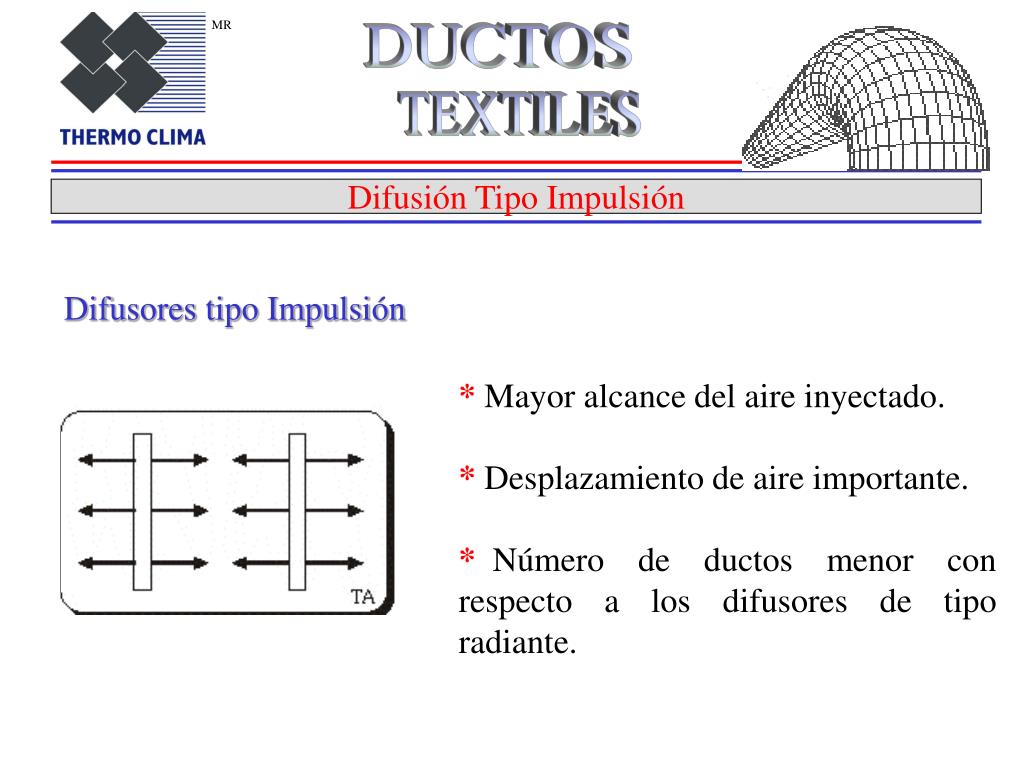

slide33

MR

DUCTOS

TEXTILES

Difusión Tipo Impulsión

Difusores tipo Impulsión

* Mayor alcance del aire inyectado.

*Desplazamiento de aire importante.

* Número de ductos menor con respecto a losdifusores de tipo radiante.

slide34

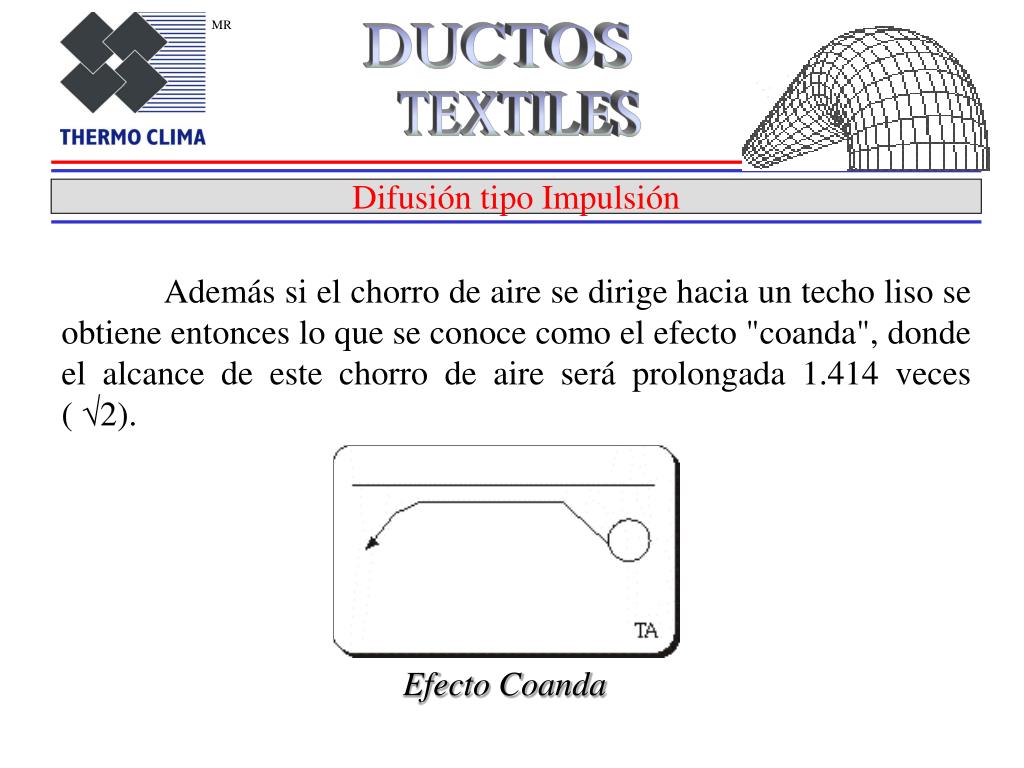

MR

DUCTOS

TEXTILES

Difusión tipo Impulsión

Además si el chorro de aire se dirige hacia un techo liso se obtiene entonces lo que se conoce como el efecto "coanda", donde el alcance de este chorro de aire será prolongada 1.414 veces ( √2).

Efecto Coanda

slide35

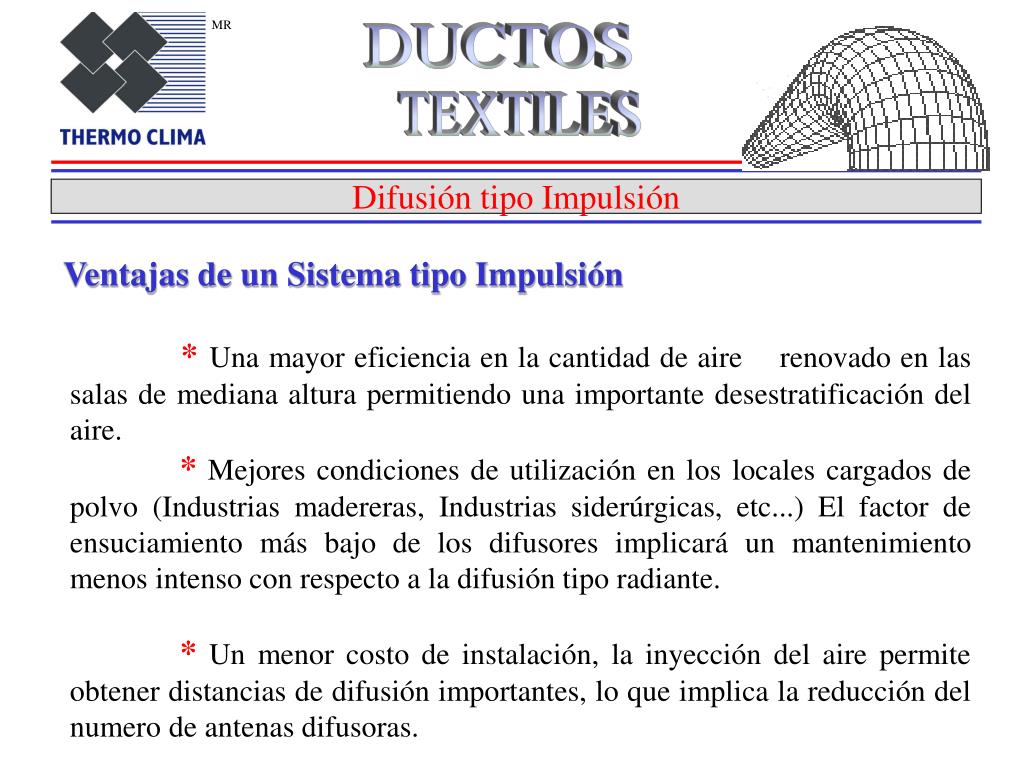

MR

DUCTOS

TEXTILES

Difusión tipo Impulsión

Ventajas de un Sistema tipo Impulsión

*Una mayor eficiencia en la cantidad de aire renovado en las salas de mediana altura permitiendo una importante desestratificación del aire.

* Mejores condiciones de utilización en los locales cargados de polvo (Industrias madereras, Industrias siderúrgicas, etc...) El factor de ensuciamiento más bajo de los difusores implicará un mantenimiento menos intenso con respecto a la difusión tipo radiante.

* Un menor costo de instalación, la inyección del aire permite obtener distancias de difusión importantes, lo que implica la reducción del numero de antenas difusoras.

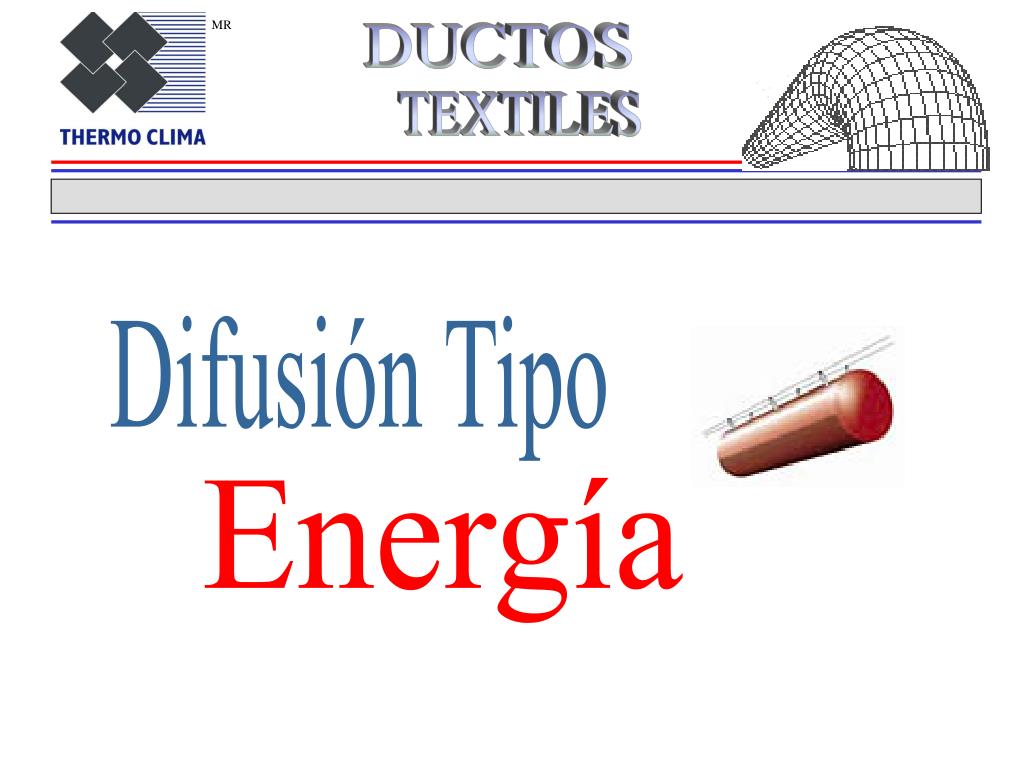

slide36

MR

DUCTOS

TEXTILES

Difusión Tipo

Energía

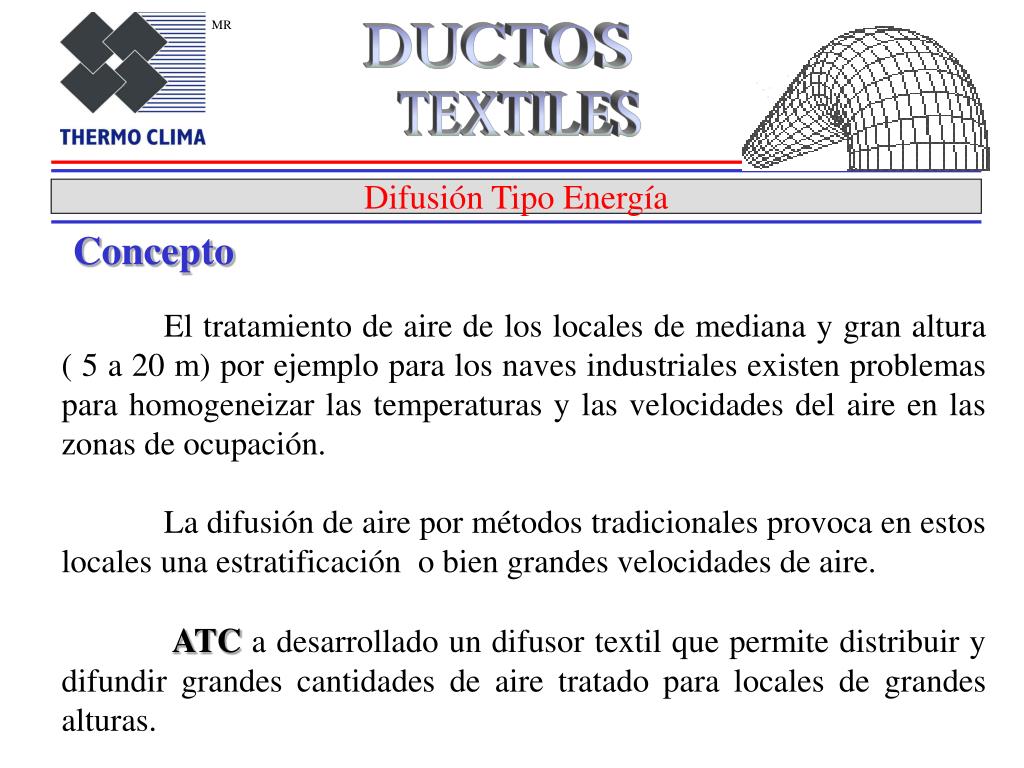

slide38

MR

DUCTOS

TEXTILES

Difusión Tipo Energía

Concepto

El tratamiento de aire de los locales de mediana y gran altura ( 5 a 20 m) por ejemplo para los naves industriales existen problemas para homogeneizar las temperaturas y las velocidades del aire en las zonas de ocupación.

La difusión de aire por métodos tradicionales provoca en estos locales una estratificación o bien grandes velocidades de aire.

ATC a desarrollado un difusor textil que permite distribuir y difundir grandes cantidades de aire tratado para locales de grandes alturas.

slide39

MR

DUCTOS

TEXTILES

Difusión Tipo Energía

Principio de la Difusión

El aire es inyectado a través de orificios repartidos en la superficie del conducto en la zonas donde la distribución de este es necesaria. La forma el número y la posición relativa de estos orificios sobre toda la superficie del conducto permite obtener diferentes tipos de distribución, esto se calcula con el fin de cubrir el conjunto de las necesidades de tratamiento de aire de la sala.

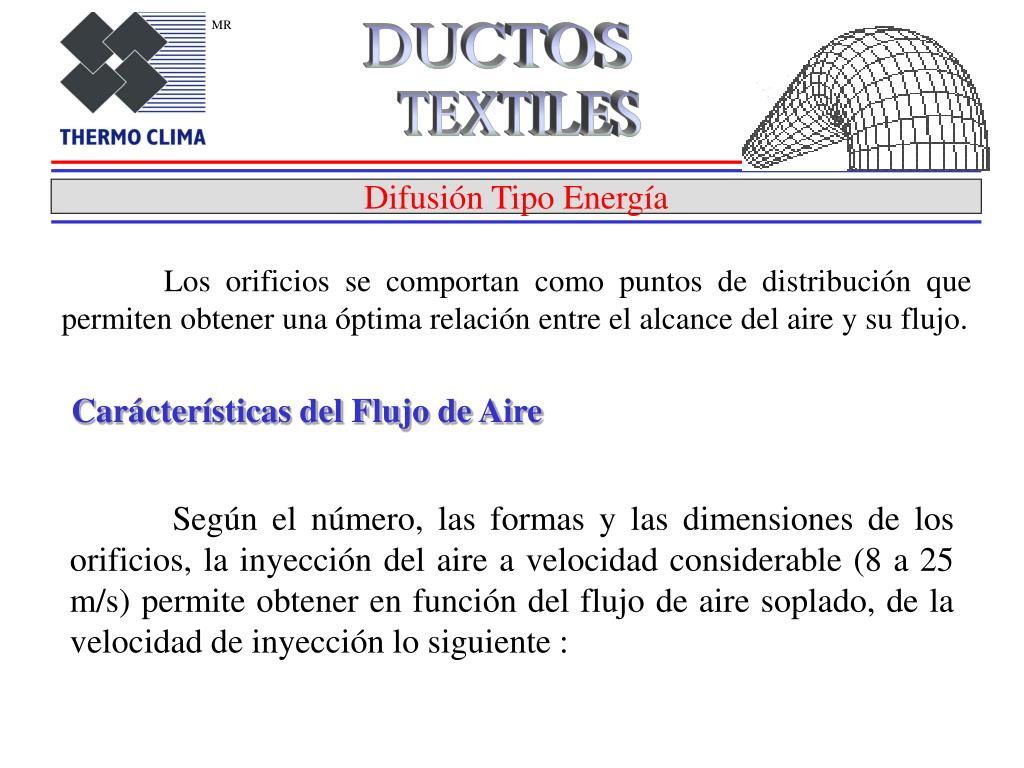

slide40

MR

DUCTOS

TEXTILES

Difusión Tipo Energía

Los orificios se comportan como puntos de distribución que permiten obtener una óptima relación entre el alcance del aire y su flujo.

Carácterísticas del Flujo de Aire

Según el número, las formas y las dimensiones de los orificios, la inyección del aire a velocidad considerable (8 a 25 m/s) permite obtener en función del flujo de aire soplado, de la velocidad de inyección lo siguiente :

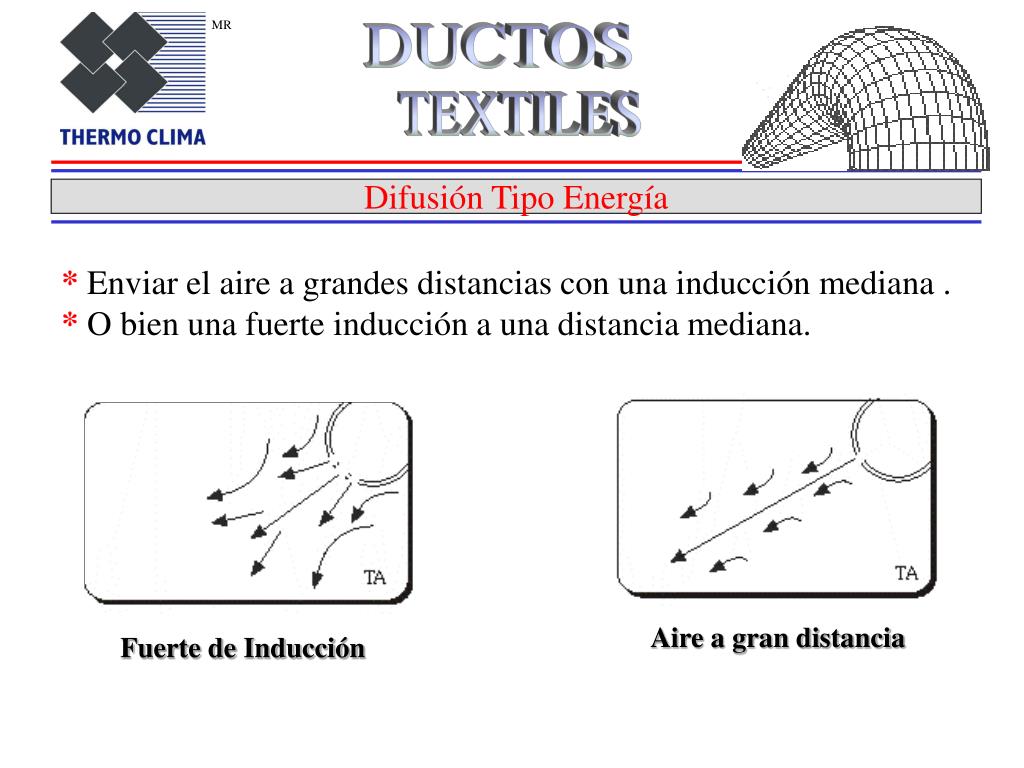

slide41

MR

DUCTOS

TEXTILES

Difusión Tipo Energía

*Enviar el aire a grandes distancias con una inducción mediana .

*Obien una fuerte inducción a una distancia mediana.

Aire a gran distancia

Fuerte de Inducción

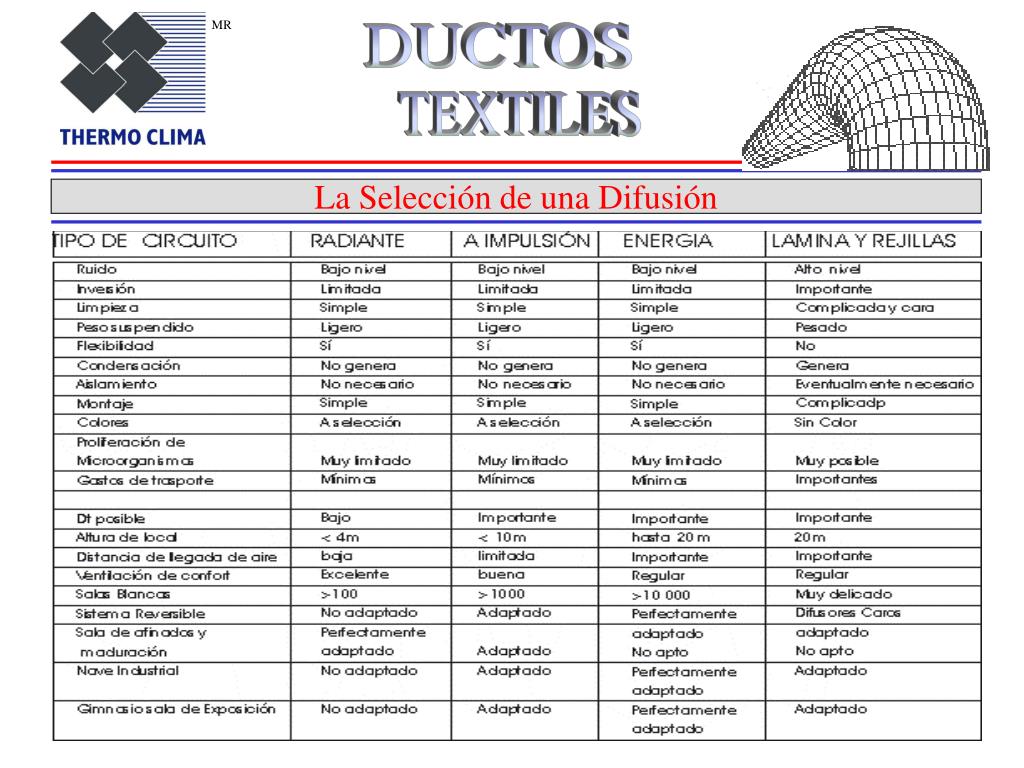

slide42

MR

DUCTOS

TEXTILES

La Selección de una Difusión

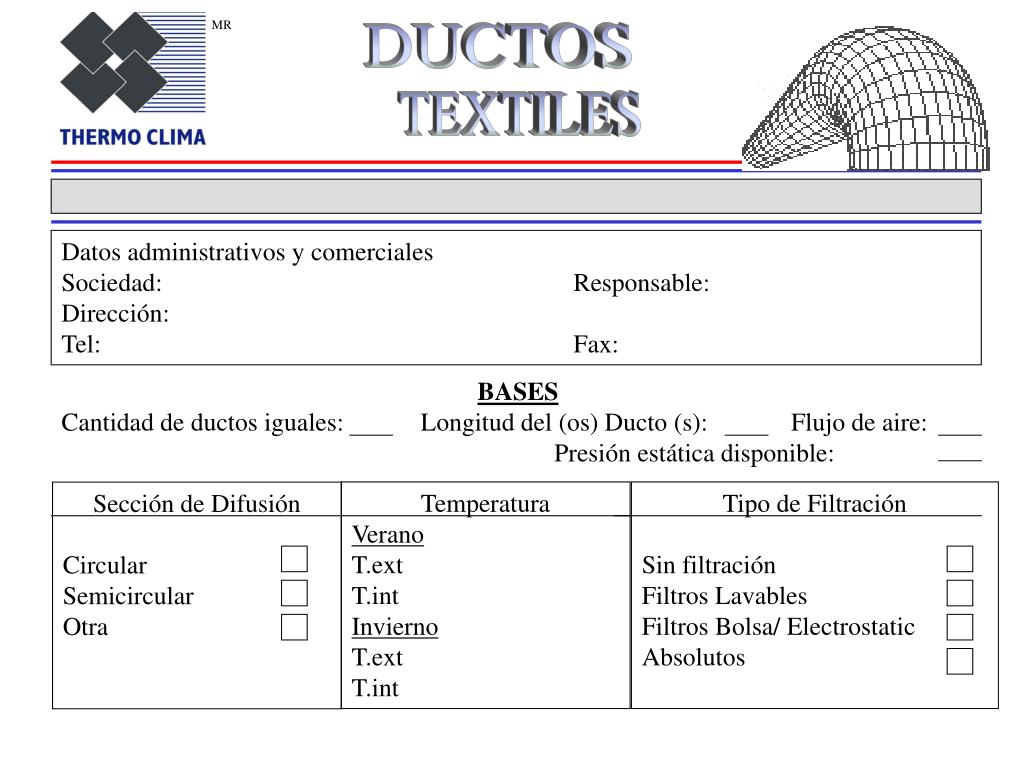

slide43

MR

DUCTOS

TEXTILES

Datos administrativos y comerciales

Sociedad: Responsable:

Dirección:

Tel: Fax:

BASES

Cantidad de ductos iguales: Longitud del (os) Ducto (s): Flujo de aire:

Presión estática disponible:

Temperatura

Verano

T.ext

T.int

Invierno

T.ext

T.int

Tipo de Filtración

Sin filtración

Filtros Lavables

Filtros Bolsa/ Electrostatic

Absolutos

Sección de Difusión

Circular

Semicircular

Otra

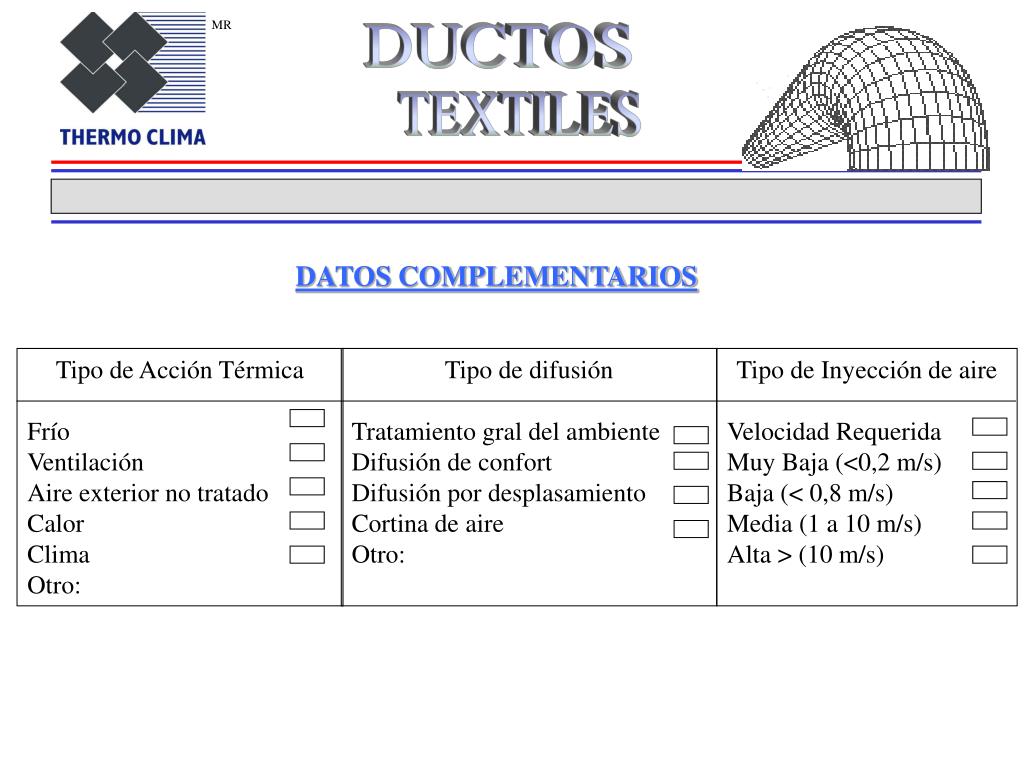

slide44

MR

DUCTOS

TEXTILES

DATOS COMPLEMENTARIOS

Tipo de Acción Térmica

Frío

Ventilación

Aire exterior no tratado

Calor

Clima

Otro:

Tipo de difusión

Tratamiento gral del ambiente

Difusión de confort

Difusión por desplasamiento

Cortina de aire

Otro:

Tipo de Inyección de aire

Velocidad Requerida

Muy Baja (<0,2 m/s)

Baja (< 0,8 m/s)

Media (1 a 10 m/s)

Alta > (10 m/s)

slide45

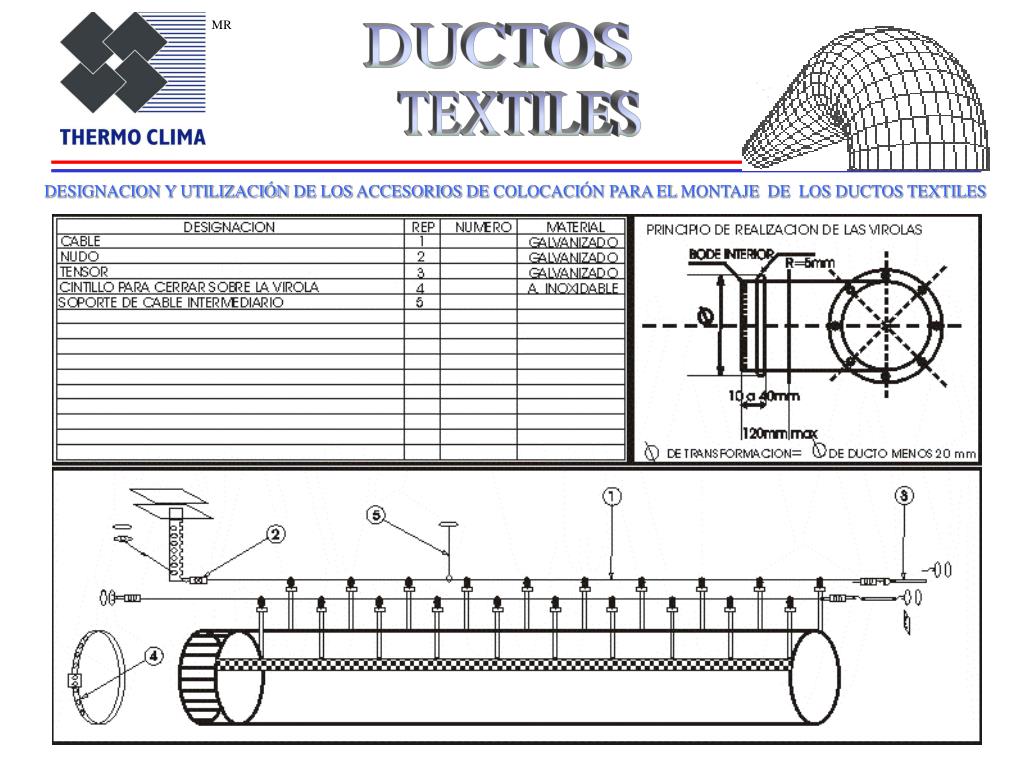

MR

DUCTOS

TEXTILES

DESIGNACION Y UTILIZACIÓN DE LOS ACCESORIOS DE COLOCACIÓN PARA EL MONTAJE DE LOS DUCTOS TEXTILES

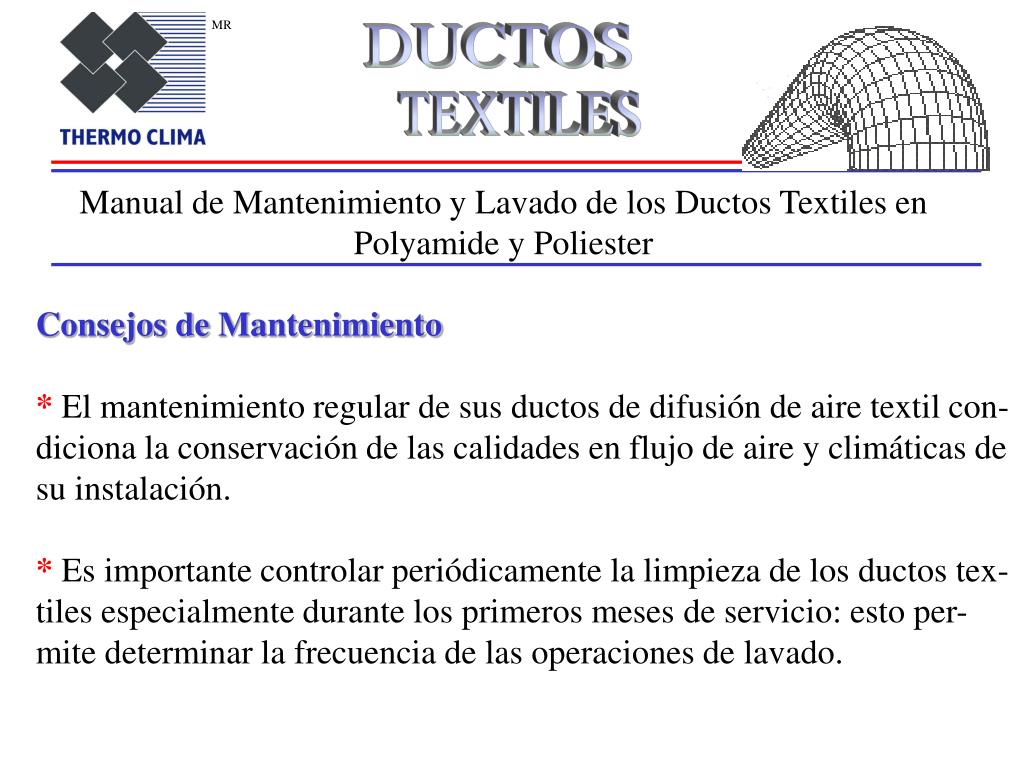

slide46

MR

DUCTOS

TEXTILES

Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester

Consejos de Mantenimiento

* El mantenimiento regular de sus ductos de difusión de aire textil con-

diciona la conservación de las calidades en flujo de aire y climáticas de

su instalación.

* Es importante controlar periódicamente la limpieza de los ductos tex-

tiles especialmente durante los primeros meses de servicio: esto per-

mite determinar la frecuencia de las operaciones de lavado.

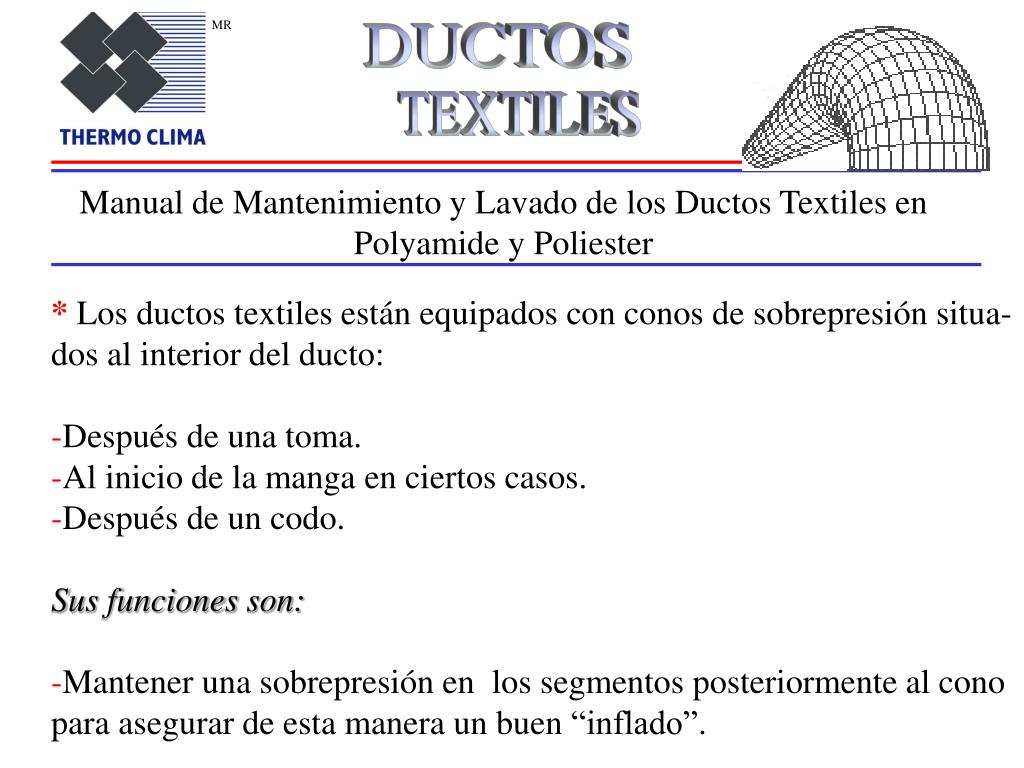

slide47

MR

DUCTOS

TEXTILES

Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester

  • * Los ductos textiles están equipados con conos de sobrepresión situa-
  • dos al interior del ducto:
  • Después de una toma.
  • Al inicio de la manga en ciertos casos.
  • Después de un codo.
  • Sus funciones son:
  • Mantener una sobrepresión en los segmentos posteriormente al cono
  • para asegurar de esta manera un buen “inflado”.

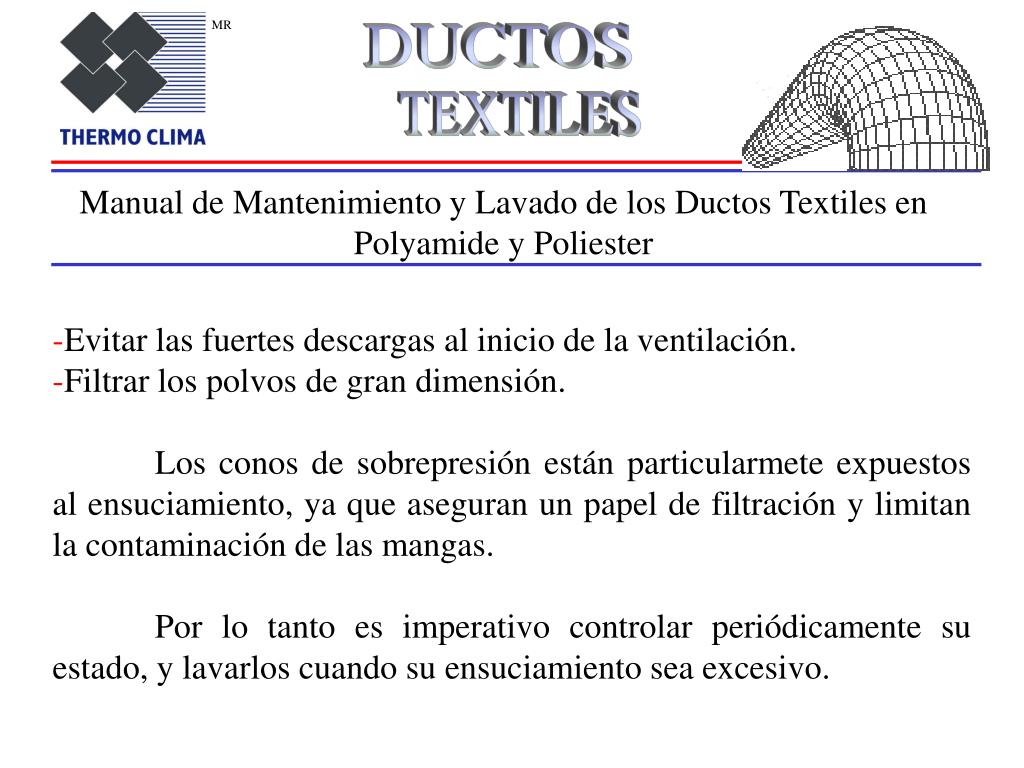

slide48

MR

DUCTOS

TEXTILES

Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester

  • Evitar las fuertes descargas al inicio de la ventilación.
  • Filtrar los polvos de gran dimensión.
  • Los conos de sobrepresión están particularmete expuestos al ensuciamiento, ya que aseguran un papel de filtración y limitan la contaminación de las mangas.
  • Por lo tanto es imperativo controlar periódicamente su estado, y lavarlos cuando su ensuciamiento sea excesivo.

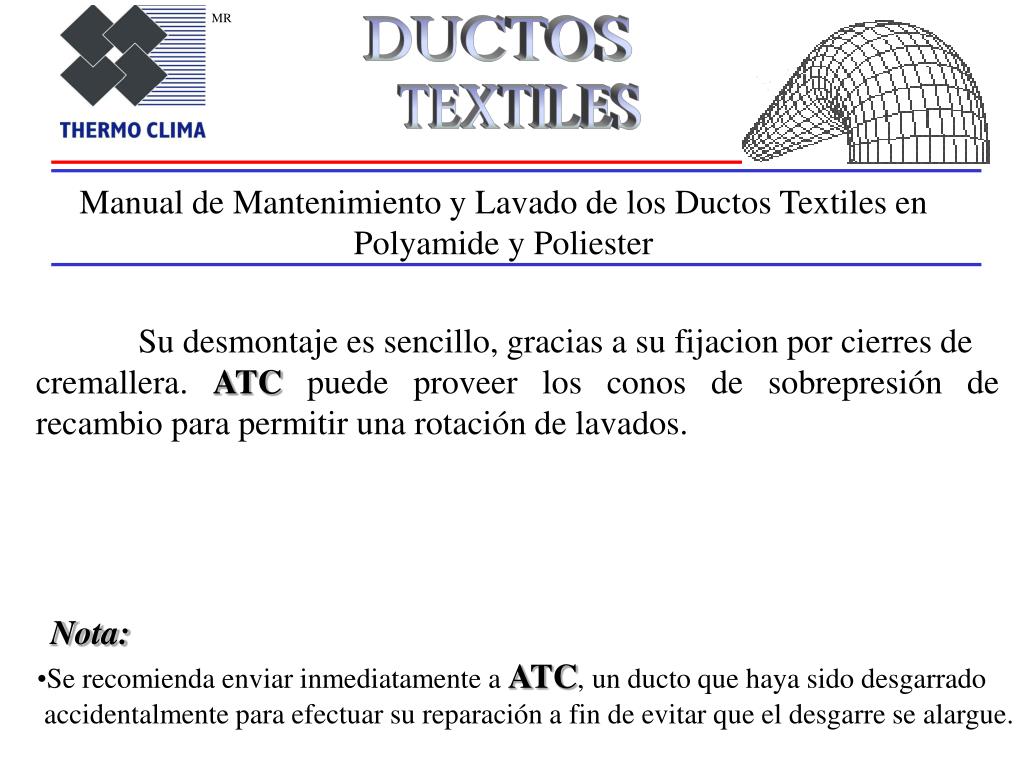

slide49

MR

DUCTOS

TEXTILES

Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester

Su desmontaje es sencillo, gracias a su fijacion por cierres de

cremallera. ATC puede proveer los conos de sobrepresión de recambio para permitir una rotación de lavados.

Nota:

  • Se recomienda enviar inmediatamente a ATC, un ducto que haya sido desgarrado
  • accidentalmente para efectuar su reparación a fin de evitar que el desgarre se alargue.
slide50

MR

DUCTOS

TEXTILES

ad
