指導老師：王振乾老師學生：符昌中

指導老師：王振乾老師 學生：符昌中

Abstract • 由1,4-Phenyldiisocyanate (PDI)和Polytetramethyleneglycol (PEMG)及1,4-Butanediol作為鏈延長劑，合成的Polyurethane (PU)與4,4-methylene-bis-phenyldiisocyanate (MDI)所合成出的PU比較在玻璃轉移溫度(Tg) ± 20℃時的形狀記憶行為。 • 兩個系列的異氰酸酯 (Isocyanate)的相異，可由IR、DSC及機械性質看出。 • Tg隨異氰酸酯的含量上升而增加，當兩系列的PU在某硬質段含量時，會有相似的Tg，此外，吸收震動與衝擊能力的量測，可由Dynamic mechanical analyzer (DMA)分析。

Introduction • 形狀記憶高分子優點超越形狀記憶合金，如：高回復率、低成本及製程簡單等。 • 形狀記憶高分子由硬鏈段（異氰酸酯）和軟鍵段（多元醇）所組成。 • 硬鏈段因分子間作用力而形成結晶區，可作為形狀回復的特性；軟鏈段可吸收應力維持高分子的形狀。 • 本研究討板型與彎曲型在分子鏈中對材料的的影響。

Materials • 1,4-Phenyldiisocyanate (PDI) • 4,4-Methylene-bis-pheyldiisocyanate (MDI) • Polytetramethyleneglycol (PTMG, Mw=2000 g/mol) • 1,4-Butanediol (BD) • Dimethylacetamide (DMAC)

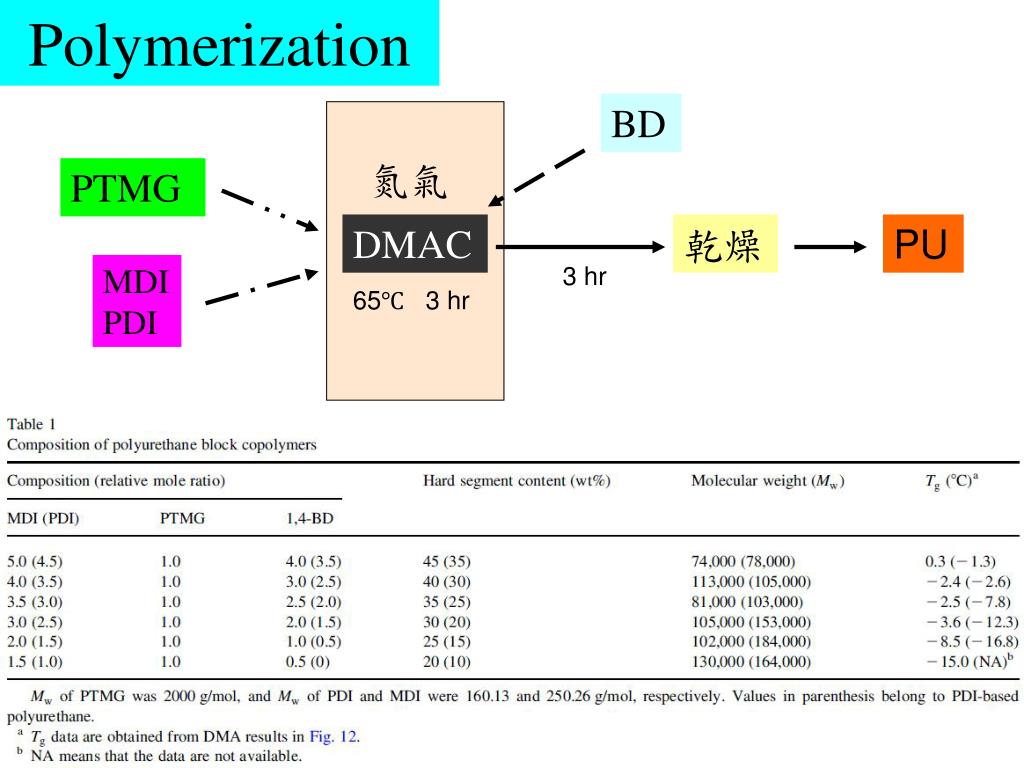

Polymerization BD 氮氣 PTMG DMAC 乾燥 PU MDIPDI 3 hr 65℃ 3 hr

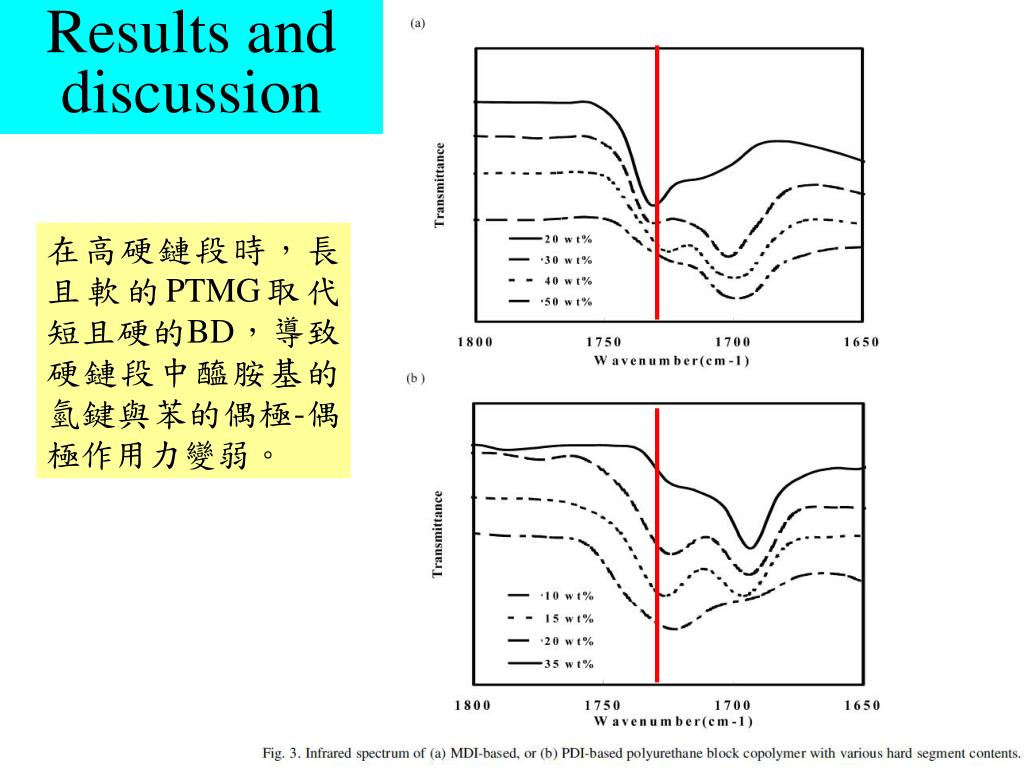

Results and discussion 在高硬鏈段時，長且軟的PTMG取代短且硬的BD，導致硬鏈段中醯胺基的氫鍵與苯的偶極-偶極作用力變弱。

Results and discussion 硬鏈段含量低時，硬鏈段有良好導向的位置產生較好的相互作用鏈，加強了硬鏈段和周圍高分子鏈的作用，因此相轉移消耗的熱能較多。

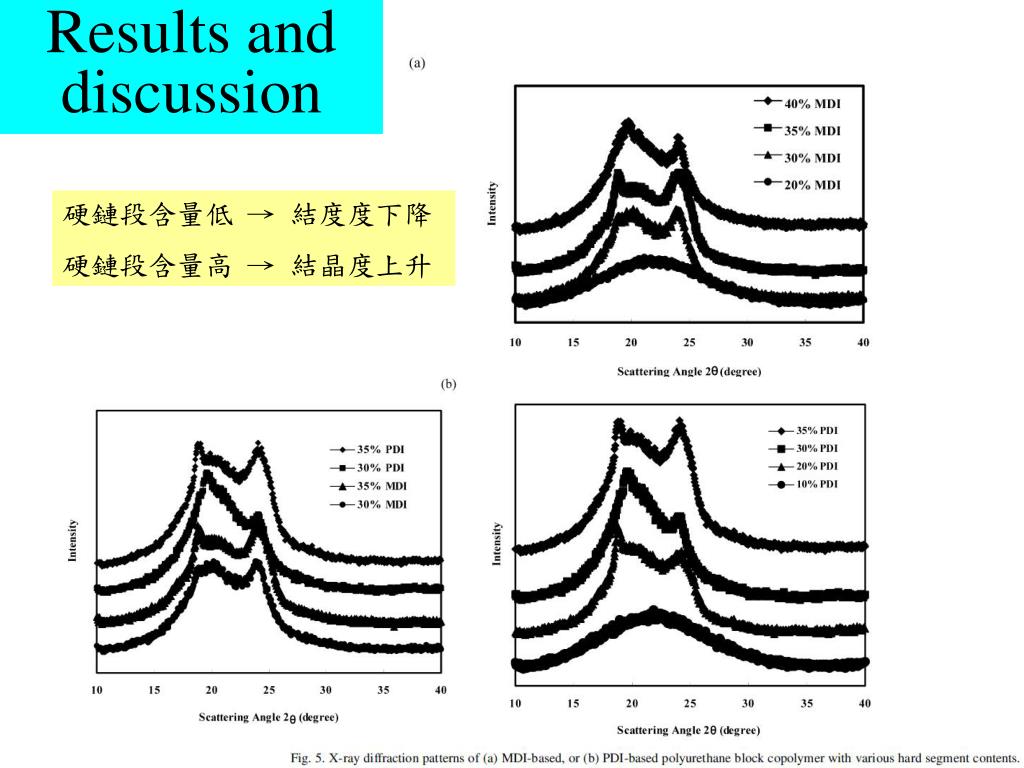

Results and discussion 硬鏈段含量低 → 結度度下降硬鏈段含量高 → 結晶度上升

Results and discussion 硬鏈段含量愈高，分子鏈間作用力愈強，導致硬鏈段區結晶上升。

Results and discussion MDI PDI

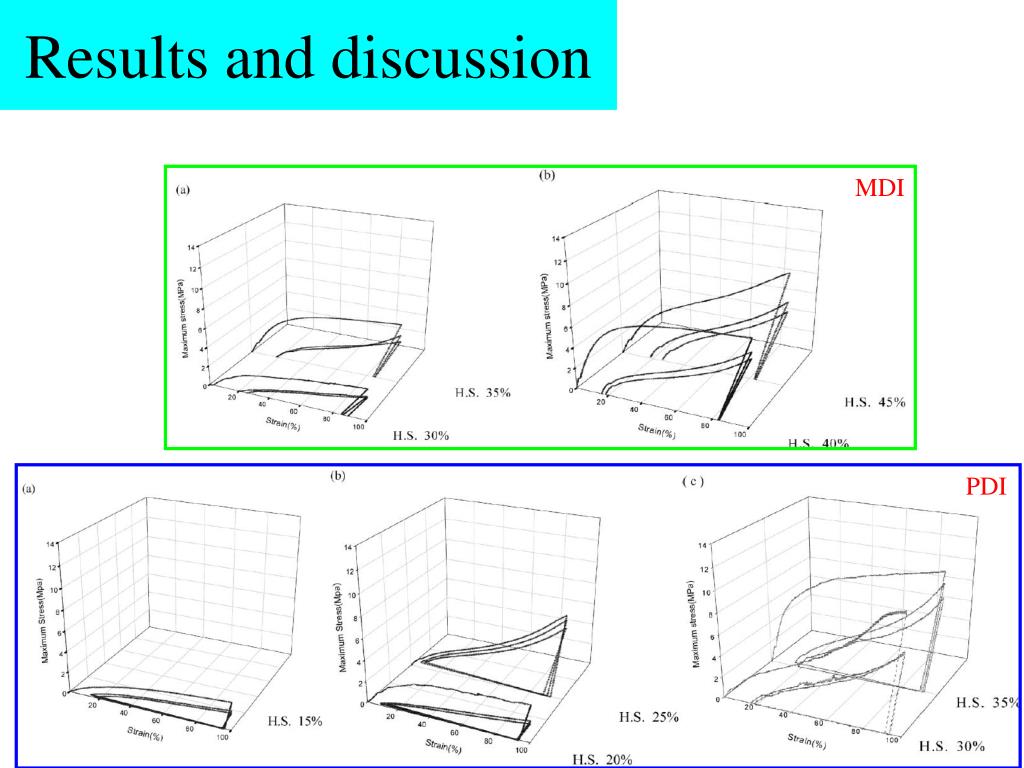

Results and discussion MDI PDI 硬鏈段含量上升，使分子鏈間作用力增加，材料彈性降低。

Conclusion • MDI及PDI系列聚氨酯隨硬鏈段上升，形狀回復和滯留率可達80%以上。 • PDI為板形，MDI為彎曲形，形狀的差異導致PDI在分子鏈中可形成較緊密的排列，因此有較優越的性質。

指導老師：王振乾 老師 學生：符昌中
