内容回顾. 分析方法：－对称分量法 正序、负序、零序分量方法. 三相变压器的不对称运行. 三相变压器正、负序等效电路形式相同、参数相同。. 内容回顾. 三相变压器零序等效电路与正序等效电路形式 基本 相同、 原、副绕组漏阻抗 Z 1 、 Z’ 2 与正序 参数相同。 零序激磁阻抗可能与正序不同，故用 Z m 0 表示 。. 三相变压器组：三相磁路互相独立，零序电流激励的主磁通，其磁路与正 序电流激励的主磁通的磁路相同，因此零 序激磁阻抗与正序激磁阻抗相等，即 ： Z m 0 = Z m 。. 三相变压器的不对称运行.
E N D

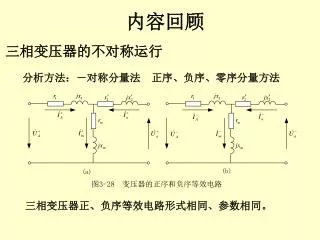

内容回顾 • 分析方法：－对称分量法 正序、负序、零序分量方法 三相变压器的不对称运行 • 三相变压器正、负序等效电路形式相同、参数相同。
内容回顾 • 三相变压器零序等效电路与正序等效电路形式 基本 相同、原、副绕组漏阻抗Z1、 Z’2与正序参数相同。零序激磁阻抗可能与正序不同，故用 Zm0表示 。 三相变压器组：三相磁路互相独立，零序电流激励的主磁通，其磁路与正 序电流激励的主磁通的磁路相同，因此零序激磁阻抗与正序激磁阻抗相等，即 ： Zm0 = Zm。 三相变压器的不对称运行 三相心式变压器：零序电流所激励的三相零序主磁通同大小、同相位，不能在铁心内形成闭合磁路，只能通过非铁磁材料闭合，因此零序激磁阻抗 Zm0远小于正序激磁阻抗即： Zm0 << Zm Xm 的参数表达式 。 星形联结：零序电流不能流通，此时等效电路在这一边应断开。 三角形联结：零序电流仅能在三角形内部形成环流，而不能流到外电路。即在零序等效电路中，变压器内部短接，但从外部看进去则是断开的。
内容回顾 三相变压器的不对称运行 YN,d联结时，从YN方面看，零序阻抗 从d方面看，零序电流为零，零序阻抗
内容回顾 • Y,yn联结的单相负载运行 对于三相变压器组，Zm0 = Zm，因此负载电流主要受Zm0的限制， 即使负载阻抗 ZL很小，负载电流也并不大。 三相变压器的不对称运行 Y,yn联结由于原边没有零序电流，因此副边的零序电流全部成为激磁性质的，从而在铁心内产生零序主磁通 ，感应零序电动势 ，迭加到正序电动势上，使负载相端电压下降。在三相变压器组中，零序主磁通可在主磁路内通过，零序电动势较大，故负载相端电压 急剧下降，另外两相电压则将升高，以保持线间电压不变，于是产生严重的中性点位移现象。 Y,yn联结的三相变压器组不能带单相到中线的不对称负载。
三绕组变压器、自耦变压器和互感器 • 什么是三绕组变压器 在同一铁心柱上绕上一个原绕组、两个副绕组或两个原绕组一个副绕组。具有U1/U2/U3三种电压的变压器叫三绕组变压器。(同心式绕组，铁心为心式结构) §4-1 三绕组变压器
§4-1 三绕组变压器 为了绝缘方便，高压绕组部放在最外边。 对于降压变压器，中压绕组放在中间，低压绕组靠近铁心柱，如图4-1(a)所示。 对于升压变压器，为了使磁场分布均匀，把中压绕组放在靠近铁心柱，低压绕组放在中间，如图4-1(b)所示。
对于升压变压器，如果采用图4-l(a)所示的方法布置，则低压和高压绕组之间的漏磁通较大，同时附加损耗也显著增加，使变压器可能发生局部过热和降低效率。对于升压变压器，如果采用图4-l(a)所示的方法布置，则低压和高压绕组之间的漏磁通较大，同时附加损耗也显著增加，使变压器可能发生局部过热和降低效率。 §4-1 三绕组变压器
三绕组变压器的分类和用途 单相三绕组变压器 分类： §4-1 三绕组变压器 三相三绕组变压器
§4-1 三绕组变压器 用途：1）变电站中利用三绕组变压器由两个系统向一个负载 供电，如图4-2(a)所示。 2）发电厂利用三绕组变压器把发出的电压用两种电压 输送到不同的电网。如图4-2(b)所示。
三绕组变压器的容量和标准联结组 容量：三绕组变压器的额定容量是指三个绕组中容量最大的一个 绕组的容量。为了使产品标准化起见，一般三个绕组的容 量配合有下列三种。 高压绕组 中压绕组 低压绕组 §4-1 三绕组变压器 注意：用标么值计算时，各绕组必须采用相同的容量基值。
§4-1 三绕组变压器 三绕组变压器的容量和标准联结组 标准联结组： （GB1094-85） 三相三绕组电力变压器的标准联结组： YN,yn0,d11和 YN,yn0,y0。 单相三绕组变压器的标准联结组： 为 I, I0, I0。
三绕组的基本方程式、等效电路、运行性能 1．三绕组变压器的变比 §4-1 三绕组变压器
三、三绕组变压器的电压调整率和效率 同理可得
四、三绕组变压器的参数测定 三绕组变压器简化等效电路中的参数可通过三个稳定短路试验测定
、 稳态短路试验测出的短路电抗三者的大小与三绕组的安排位置有关。如图4-l(a)的安排1、3绕组之间漏磁最大，其次是1、2绕组间漏磁，最小的的是2、3绕组之间的
自耦变压器的结构特点 普通变压器的特点：原、副绕组之间只有磁的联系而没有电路上 的联系。 自耦变压器的特点：原、副绕组之间不仅有磁的联系而且还有电 路上的直接联系。 自耦变压器可以由一台双绕组变压器演变过来。设有一台双绕组变压器，原、副绕组匝数分别为 N1和N2 ，额定电压为U1N和U2N ， 额定电流为I1N和I2N ,其变比为 §4-2 自耦变压器
自耦变压器的结构特点 如果保持两个绕组的额定电压和额定电流不变，把原绕组和副绕组顺极性串联起来作为新的原边。而副绕组还同时作为副边，它的两个端点接到负载阻抗ZL，便演变成了一台降压自耦变压器。
自耦变压器的结构特点 公共绕组：从绕组的作用看，绕组ax供高、低压两侧共用，叫做公共绕组，串联绕组：绕组Aa则与公共绕组串联后供高压侧使用，叫做串联绕组。 自耦变压器的变比为： 式中： 为双绕组变压器的变比。 §4-2 自耦变压器
自耦变压器的基本方程式和等效电路 • 基本方程式 1）电流关系：按照全电流定律，自耦变压器的激磁磁动势 应等于串联绕组的磁动势 与公共绕组的磁动势 之和。考虑到激磁电流是由电源供给的，它流经的匝数为（ ），所以 §4-2 自耦变压器 由节点 a 可列出电流方程 把上式代入磁动势方程式
三绕组变压器、自耦变压器和互感器 • 自耦变压器的基本方程式和等效电路 • 基本方程式 1）电流关系： 两边都除以( )，得 §4-2 自耦变压器 式中 为自耦变压器副边电流的归算值。 若忽略 ，则 因此
自耦变压器的基本方程式和等效电路 • 基本方程式 2）电压关系： 副边回路电压方程式为 §4-2 自耦变压器 式中 为未经归算的ax部分绕组漏阻抗。 若变压器副边接负载阻抗 ZL ,则 若归算到原边，则 式中： 原边回路电压方程式为
自耦变压器的基本方程式和等效电路 • 基本方程式 2）电压关系： 因为 §4-2 自耦变压器 代入 得 式中 称为自耦变压器副边电压的归算值； 称为自耦变压器从高压边看的短路阻抗。
自耦变压器的基本方程式和等效电路 • 基本方程式
自耦变压器的容量关系 自耦变压器的额定容量(又叫通过容量) 和 绕组容量(又叫电磁容量)二者是不相等的，通过容量用 SaN 表示，指的是自耦变压器总的输入或输出容量。即 §4-2 自耦变压器
§4-2 自耦变压器 • 自耦变压器的容量关系 式中： 称为自耦变压器的效益系数
自耦变压器的容量关系 结论：由电源通过变压器传到负载的输出容量可分为两部分：一部分是绕组的电磁容量，它是通过Aa段绕组和ax段绕组之间电磁感应传过去的；另一部分为传导容量，可以看做电流 通过传导直接达到负载。后一部分容量不需要增加绕组容量，也是双绕组变压器所没有的，自耦变压器之所以有一系列优点，就在于它的副边可以直接向电源吸收传导功率。 §4-2 自耦变压器
自耦变压器与双绕组变压器的比较 1）在变压器额定容量(通过容量)相同时，自耦变压器的绕组容量(电磁容量)比双绕组变压器的小。 2）变压器硅钢片和铜线的用量与绕组的额定感应电动势和通过的额定电流有关，也就是和绕组的容量有关，现在自耦变压器的绕组容量减小了，当然所用的材料也少了，从而可以降低成本。 3）由于铜线和硅钢片用量减少，在同样的电流密度和磁通密度下，自耦变压器的铜耗和铁耗以及激磁电流都比较小，从而提高了效率。 §4-2 自耦变压器
自耦变压器与双绕组变压器的比较 4）由于铜线和硅钢片用量减少，自耦变压器的重量及外形尺寸都较双绕组变压器小，即减小了变电所的厂房面积和减少了运输和安装的困难；反过来说，在运输条件有一定限制的条件下，即变压器的外形尺寸有一定限制的条件下，自耦变压器的容量可以比双绕组变压器的大，即提高了变压器的极限容量。 5）效益系数 越小。上述优点就越显著，为此，自耦变压器的变比越接近1就越好，一般以不超过2为宜。此外，如果变比太大，高、低压相差悬殊，由于自耦变压器原、副边有电路上的连接，会给低压边的绝缘及安全用电带来一定的困难，所以，自耦变压器适用于原、副边电压变比不大的场合。 §4-2 自耦变压器
自耦变压器的短路阻抗 自耦变压器的短路阻抗Zka的测定：在高压边做稳态短路试验求得。 图表示在高压边测Zka的接法，副边a和x端短接。原边AX间加电压。由于a点与x点已短接，所以实际上就等于将电压Uk加在绕组Aa段上。因此，由高压边测得的Zka等于把绕组Aa段作为原边，ax作为副边的双绕组变压器时所测得的阻抗。
自耦变压器的短路阻抗 根据等值电路关系，可得 §4-2 自耦变压器 这两个阻抗的欧姆值虽然相等，但由于阻抗的基值不同，它们的标么值是不相等的。
§4-2 自耦变压器 • 自耦变压器的短路阻抗 比较上两式，可以看出 讨论：一台短路阻抗标么值为的双绕组变压器改为自耦变压器后，其短路阻抗标么值减小至原来的( )倍。
自耦变压器的短路阻抗 自耦变压器的短路阻抗Z’ka的测定：在低压边做稳态短路试验求得。 根据图4-12(a)连线进行稳态短路试验，测得的短路阻抗Z’ka，从图4-12(b)对应的等效电路看出应为
§4-2 自耦变压器 • 自耦变压器的短路阻抗 如果按图4-12(c)进行相应的双绕组变压器稳态短路试验，求得的短路阻抗 Z’k应为
§4-2 自耦变压器 • 自耦变压器的短路阻抗 自耦变压器的短路阻抗标么值不论从低压边或高压边看都是一样的。在这一点上和双绕组变压器比较是一样的。
自耦变压器的短路阻抗 结论：1）自耦变压器的短路阻抗标么值不论从低压边或高压边看都是一样的，这一点和双绕组变压器比较是一样的。 2）由于自耦变压器的短路阻抗标么值是该变压器改作双绕组变 压器时的短路阻抗标么值的倍。因此自耦变压器在负载时的电压调整率 也较小，约为双绕组变压器的倍，这是由于近似地与成正比的缘故。 3自耦变压器的短路电流大约比双绕组变压器大1/kxy倍。这是因为短路电流与 成反比的缘故，这点对自耦变压器来说是不利的。因此，必须加固自耦变压器的机械结构，来防止短路电流产生的机械力引起的破坏作用。
自耦变压器的运行问题 4）由于自耦变压器的原、副边有电路上的联系，为了防止由于高压边单相接地故障而引起低压边的过电压，用在电网中的三相自耦变压器的中点必须可靠地接地。 5）由于原、副边有电路上的联系，高压边遭受到过电压时，也会传到低压边。为了避免发生危险，须在原、副边都装避雷器。为了安全起见，配电变压器都不采用自耦变压器。 6）由于自耦变压器的短路电流比双绕组变压器的大。为此，运行中必须采取限制短路电流的措施。
