  1. 数字电子技术基础 参考教材:《数字电子技术基础》 (第四版) 清华大学电子学教研组编 阎石 主编 《数字电子技术基础》 (第五版)

  2. 董 玮 Add:唐敖庆楼D221 Tel: 13504330973 QQ:553908910 Email: dongw@jlu.edu.cn

  3. 第一章 逻辑代数基础 1.1 概述 1.2 逻辑代数中的三种基本运算 1.3 逻辑代数中的基本公式和常用公式 1.4 逻辑代数的基本规则 1.5 逻辑函数的代数变换与化简 1.6 逻辑函数的卡诺图化简 1.7 逻辑函数的表示方法及其相互转换

  4. 1.1 概述 1.1.1 数字信号与模拟信号 1.数字信号和模拟信号 幅度随时间连续变化的信号 模拟信号 电子电路中的信号 例:正弦波信号、锯齿波信号 温度、流量、压力信号等。 幅度不随时间连续变化,而是跳跃变化 数字信号 例如开关信号、计数信号等

  5. V(t) t 高电平 低电平 上跳沿 V(t) 下跳沿 t 模拟信号 数字信号

  6. 2.二元函数,两种状态 数字信号的两种对立状态在分析时用逻辑0和逻辑1表示。 在数字电路中,用电子器件的开关特性实现,用逻辑电平来表示。 0、1不表示数量的大小,只表示两种对立的逻辑状态。 逻辑电平不是物理量,而是物理量的相对表示。 如:电压+5V………高电平(H)………1 0V……….低电平(L)………0

  7. 3.脉冲波形:电压(流)值对时间的图形表示。3.脉冲波形:电压(流)值对时间的图形表示。 描述:a.周期T或频率f=1/T(对周期性的数字波形) b.脉冲宽度tW:脉冲作用的时间。 c.占空比q= tW /T d.上升时间tr:脉冲幅值从10%到90%所需时间。 下降时间tf:脉冲幅值从90%到10%所需时间。 实际脉冲宽度: 脉冲幅值的50%时间点所跨越的时间。 理想波形: tr =0, tf =0 e.位时间:数据传输时,每一位(0或1)所占用的时间。

  8. 上升时间 下降时间 脉冲幅度 占空比 q = tW / T 脉冲宽度 脉冲周期

  9. 4.模拟量和数字量可以相互转换 A/D转换和D/A转换

  10. 1.1.2模拟电路与数字电路 模拟电路:处理模拟信号的电路。 交、直流放大器、滤波器等。 分析方法:图解法、微变等效电路法 数字电路:处理数字信号的电路。 采用二进制,研究输入、输出间的逻辑关系。

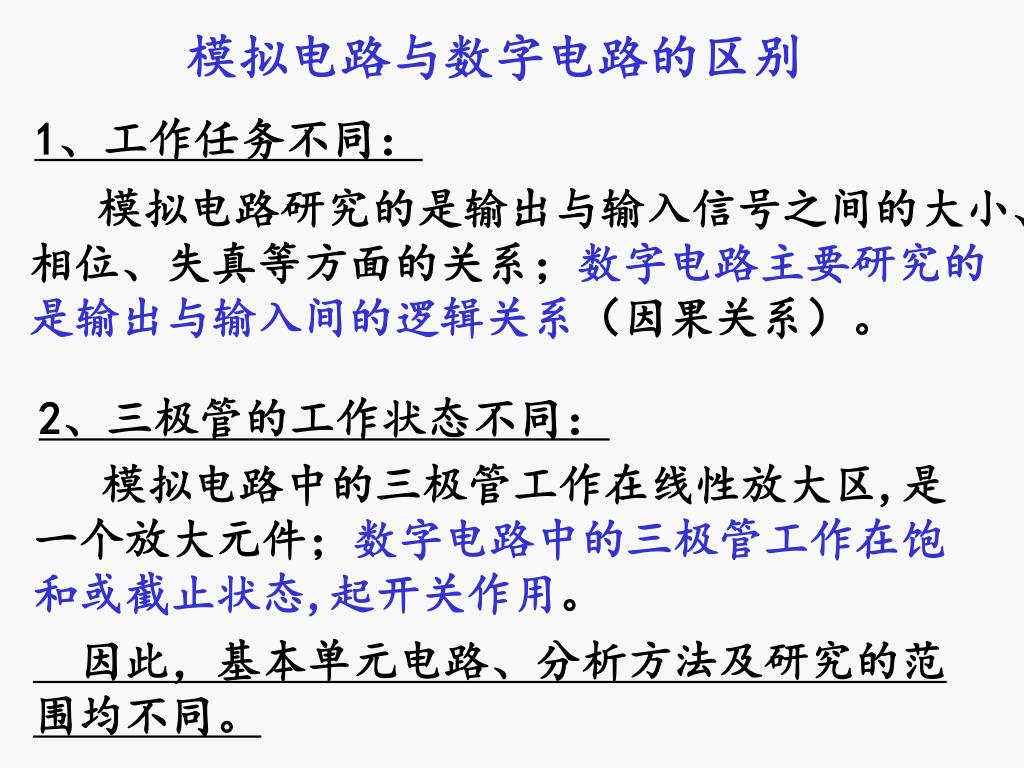

  11. 模拟电路与数字电路的区别 1、工作任务不同: 模拟电路研究的是输出与输入信号之间的大小、相位、失真等方面的关系;数字电路主要研究的是输出与输入间的逻辑关系(因果关系)。 2、三极管的工作状态不同: 模拟电路中的三极管工作在线性放大区,是一个放大元件;数字电路中的三极管工作在饱和或截止状态,起开关作用。 因此,基本单元电路、分析方法及研究的范围均不同。

  12. 晶体三极管 场效应管 集成运算放大器 信号放大及运算 (信号放大、功率放大) 信号处理(采样保持、电压比较、有源滤波) 信号发生(正弦波发生器、三角波发生器、…) 模拟电路研究的问题 基本电路元件: 基本模拟电路:

  13. 逻辑门电路 触发器 组合逻辑电路 时序逻辑电路(寄存器、计数器、脉冲发生器、脉冲整形电路) A/D转换器、D/A转换器 数字电路研究的问题 基本电路元件 基本数字电路

  14. 数字电路研究的问题 特点: 1.研究对象:输入-输出间的逻辑关系。 2.采用二进制0、1 例:交通信号灯控制 停车场监控 3.分析工具:逻辑代数 4.表达方式:真值表、逻辑表达式、时序图等。

  15. 1.1.3数制 • 1. 十进制ND(Decimal) • 数码:0~9 • 进制:逢十进一。 例 1234.5=1×103 +2×102 +3×101 +4×100 +5×10-1 • 加权展开式以10为基数,各位系数为0~9。 一般表达式: • ND= dn-1×10n-1+dn-2×10n-2 +…+d0×100+d-1×10-1+…

  16. 2. 二进制NB(Binary) • 数码:0、1 • 进制:逢二进一。 例 1101.101=1×23+1×22+0×21+1×20+1× 2-1+1×2-3 • 加权展开式以2为基数,各位系数为0、1。 一般表达式: NB = bn-1×2n-1 + bn-2×2n-2 +…+b0×20+ b-1×2-1+…

  17. 从数字电路的角度看,十进制数每一位对应十个状态,这十个状态就需要有十个不同且能严格区分开的状态与之对应。若采用二进制,每一位用两种状态与之对应:有-无;真-假;通-断等,总结为0、1从数字电路的角度看,十进制数每一位对应十个状态,这十个状态就需要有十个不同且能严格区分开的状态与之对应。若采用二进制,每一位用两种状态与之对应:有-无;真-假;通-断等,总结为0、1 总之, 1.二进制的数字装置简单可靠。 2.基本运算规则简单,运算操作简便。 3.有存储数据功能。 但是位数长,使用起来不方便;不符合人们使用十进制的习惯。

  18. 二进制的权位图 ……..24 23 22 21 20。2-1 2-2 2-3 2-4……… ……..16 8 4 2 1 0.5 0.25 0.125 0.0625……..

  19. 3.十六进制NH(Hexadecimal) • 数码:0~9、A~F, • 进制:逢十六进一。 例:DFC.8=13×162 +15×161 +12×160 +8×16-1 • 展开式以十六为基数,各位系数为0~9,A~F。 一般表达式: NH= hn-1×16n-1+ hn-2×16n-2+…+ h0×160+ h-1×16-1+…

  20. 4.八进制NO(Octal) • 数码:0~7 • 进制:逢八进一。 展开式以八为基数,各位系数为0~7。 一般表达式: No= hn-1×8n-1+ hn-2×8n-2+…+ h0×80+ h-1×8-1+…

  21. 二进制与十六进制数、八进制数之间的转换 24=16 ,四位二进制数对应一位十六进制数。 23=8,三位二进制数对应一位八进制数。 将每组二进制 数换为对应的 十六进制数 将二进制整数 从右向左 每隔4位分为一组 整数 将二进制小数 从左向右 每隔4位分为一组 将每组二进制 数换为对应的 十六进制数 小数

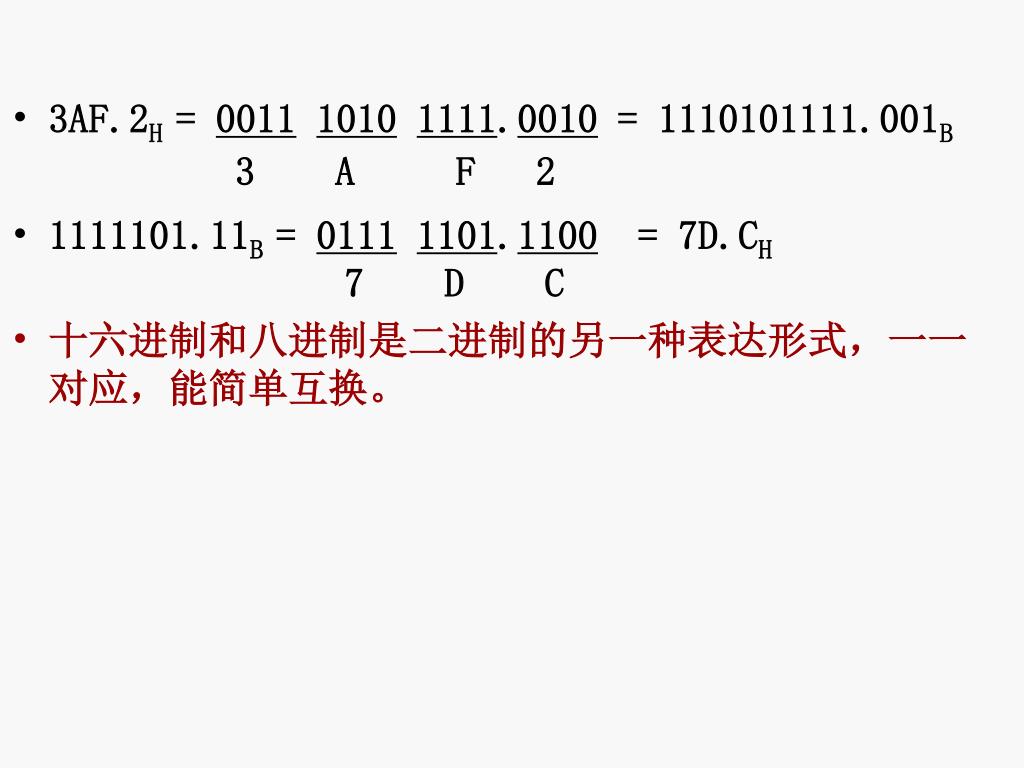

  22. 3AF.2H = 001110101111.0010 = 1110101111.001B 3 A F 2 • 1111101.11B = 01111101.1100 = 7D.CH 7 D C • 十六进制和八进制是二进制的另一种表达形式,一一对应,能简单互换。

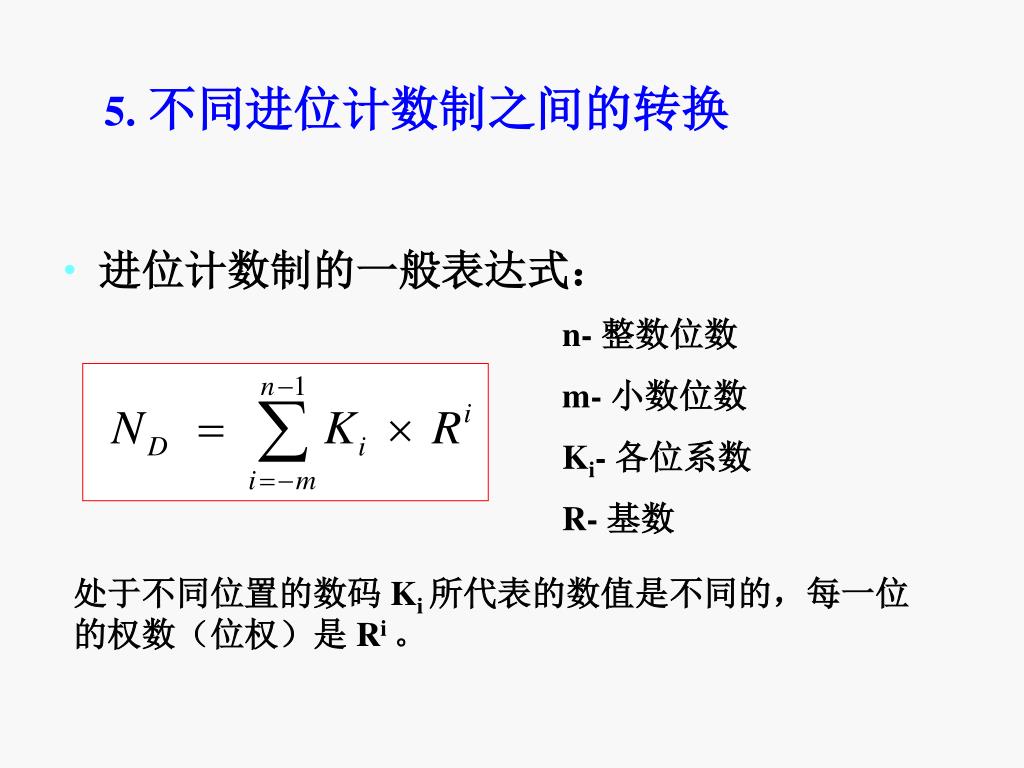

  23. 5.不同进位计数制之间的转换 • 进位计数制的一般表达式: n- 整数位数 m- 小数位数 Ki- 各位系数 R- 基数 处于不同位置的数码 Ki 所代表的数值是不同的,每一位的权数(位权)是 Ri 。

  24. (一)二进制数(B、O、H)转换成十进制数(D)(一)二进制数(B、O、H)转换成十进制数(D) • 先展开,然后按照十进制运算法则求和。 举例: 1011.1010B=(1×23+1×21+1×20+1×2-1+1×2-3)D=11.625D DFC.8H =(13×162+15×161+12×160+8×16-1)D= 3580.5D

  25. 例1.39转换成二进制数 39D =100111B 2 39 1 ( b0) 2 19 1 ( b1) 2 9 1 ( b2) 2 4 0 ( b3) 2 2 0 ( b4) 2 1 1 ( b5) 0 • 例2.208转换成十六进制数 • 208D = D0H • 16 208 余 0 • 16 13 余 13 = DH • 0 (二)十进制数转换成二进制数 • 整数、小数分别转换 • 1.整数转换法:除2取余,直至商为0,低位至高位 “除基取余”:十进制整数不断除以转换进制基数,直至商为0。每除一次取一个余数,从低位排向高位。

  26. 2 1 8 5 余数 2 9 2 ………1 4 6 ………0 2 2 3 ………0 2 1 1 ………1 2 2 5 ………1 2 2 ………1 2 1 ………0 0 ………1 (185)10 = ( ? )2 (185)10 =(10111001)2 

  27. 16 余数 3 9 8 1 16 2 4 8 ………13 (D) 1 5 …….…8 16 0 ……...15 (F) (3981)10 = ( ? )16 (3 9 8 1)10 = (F 8 D)16

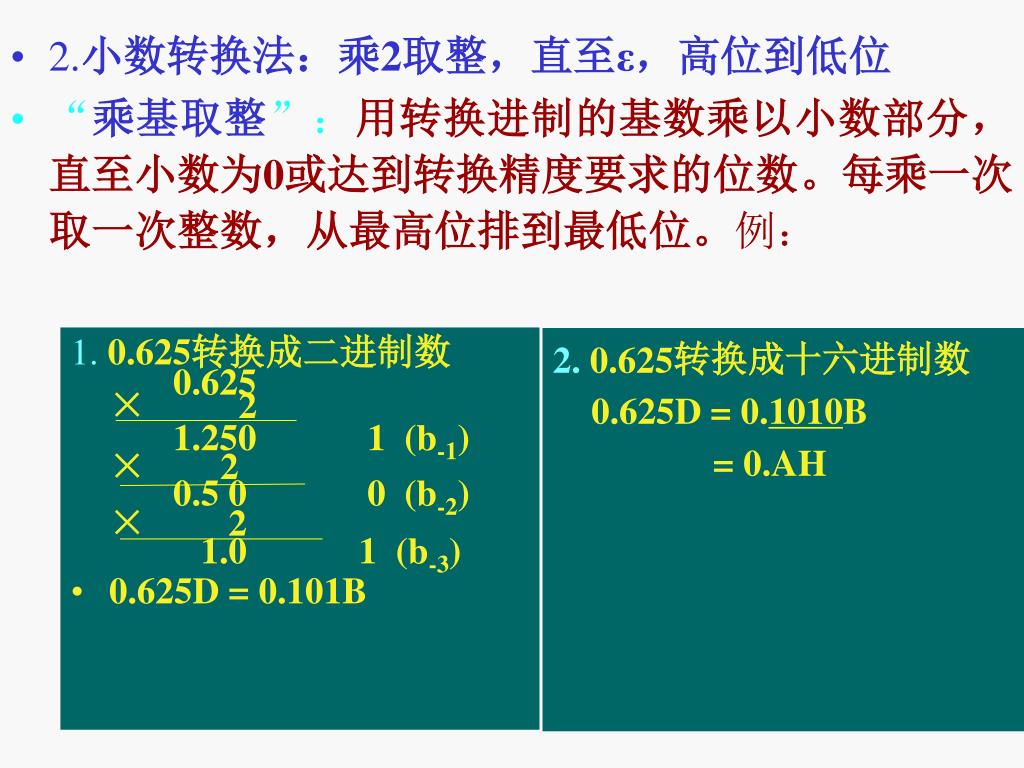

  28. 1.0.625转换成二进制数 • 0.625 • × 2 • 1.250 1 (b-1) • × 2 • 0.5 0 0 (b-2) • × 2 • 1.0 1 (b-3) • 0.625D = 0.101B • 2.小数转换法:乘2取整,直至ε,高位到低位 • “乘基取整”:用转换进制的基数乘以小数部分,直至小数为0或达到转换精度要求的位数。每乘一次取一次整数,从最高位排到最低位。例: 2. 0.625转换成十六进制数 0.625D = 0.1010B = 0.AH

  29. 若要转换的数既有整数又有小数时,整数、小数分别转换。若要转换的数既有整数又有小数时,整数、小数分别转换。 • 208.625 转换成十六进制数 • 208.625 D= D0.AH • 39.625转换成二进制数 • 39.625 D=100111 .101 B

  30. 结论: • 不同数制的“数”可以等效转换,二、八、十六进制数之间的转换非常容易。 • 表示同一含义时,数制愈大,所需位数愈少,用二进制数表示时,位数最长。 (F) 16 = (15) 10 = (17) 8 = (120) 3 = (1111) 2

  31. 1.1.4二进制码 1.编码:把若干个0和1按一定规律编排在一起,组成不同的代码,并且赋予每个代码以固定的含义。 用n位二进制代码可以表达2n个不同的信号 需要编码的信息有N项,则2n≥N A.每一组代码都可以看作是一个包含特定含义的符号,各组代码之间以及每组代码内部各位之间没有一定的数值进位关系。 B.信息与代码间的对应关系完全是人为规定的,可以任意编,但在制定编码时,应该使编码顺序有一定的规律可循。

  32. 2.几种常见编码 A.自然二进制码:在数值上与对应的十进制恰好相等 位数n由N决定。 B.二-十进制码(BCD码) 用4位二进制编码表示十进制的0-9十个数码。 由于4位二进制码可以表示24=16种信号,所以在表示0-9这十个数码时就有不同的组合,即不同的编码方式: 8421BCD码 2421BCD码 5421BCD码 余3码:8421BCD码+0011

  33. 二—十进制编码BCD码 BCD码(Binary Coded Decimal)二进制代码表示的十进制数。 例:求十进制数876的BCD码 876D = (1000 0111 0110)8421BCD 876D = 1101101100B=36CH 8421 BCD码

  34. 几种常用的BCD代码

  35. ) + + + ( 7  =   = 0 8 1 4 1 2 1 1 0111 [ ] 10 8421 BCD [ ] ( )    = + + + =  1101 1 2 1 4 0 2 1 1 7 2421 BCD 10 求BCD代码表示的十进制数   对于有权BCD码,可以根据位权展开求得所代表的十进制数。例如:

  36. 不能省略! 不能省略!  用BCD代码表示十进制数   对于一个多位的十进制数,需要有与十进制位数相同的几组BCD代码来表示。例如:

  37. C.格雷码:相邻的码组之间仅有一位不同。 D.ASCII码:美国标准信息交换码 采用7位二进制表示27=128个包括0-9,字母等可打印字符。

  38. 美国标准信息交换码ASCII码,用于计算机与计算机、计算机与外设之间传递信息。美国标准信息交换码ASCII码,用于计算机与计算机、计算机与外设之间传递信息。 b6b5b4 b3b2b1b0

  39. 1.1.5 算术运算与逻辑运算 二进制数 0 和 1,可以表示为具体的数量的大小,也可以表示为两个不同的逻辑状态。 当两个二进制数码表示两个数量大小时,它们之间可以进行数值运算,这种运算称为算术运算。 二进制算术运算和十进制算术运算的规则基本相同,唯一区别在于二进制数是逢二进一而不是十进制数的逢十进一。

  40. 原码:二进制数的最高位作为符号位,正数为0,负数为1。以下各位的0和1表示数值。原码:二进制数的最高位作为符号位,正数为0,负数为1。以下各位的0和1表示数值。 例如 (0 1011001)2=(+89)10 (1 1011001)2=(-89)10 补码:二进制数的最高位作为符号位,正数为0,负数为1。正数的补码与它的原码相同;负数的补码可通过原码的数值位逐位求反,然后在最低位上加1得到。

  41. 1001 - 0101 0100 01001 舍去 + 11011 100100 第一章 逻辑代数基础 例如 (1001)2-(0101)2 采用补码运算时,求出(+1001)2和 (- 0101)2的补码 [+1001]补=0 1001[-0101]补 =1 1011 两个补码相加并舍去进位,得到 把减法运算转化成了加法运算。乘法运算可以用加法和移位实现,除法可以用加法和移位实现。因此,二进制数的加、减、乘、除运算都可以用加法运算实现,大大简化了运算电路的结构。

  42. 1.2 基本逻辑运算 数字电路的输入、输出是一种因果(逻辑)关系。 逻辑代数是研究数字逻辑电路的数学工具。 逻辑代数是按一定逻辑规律进行运算的代数,与普通代数一样也是用字母表示变量,区别在于: 1.变量值只有0和1,且只表示两种对立的逻辑状态,不表示数量的大小。 2.表达方式:真值表--将输入变量的各种可能取值和相应函数 值排列在一起而组成的表格。 逻辑符号--规定的图形符号。 逻辑函数表达式--L=f(A、B…)

  43. 逻辑代数中的三种基本逻辑运算 基本逻辑关系 与( and ) 或(or ) 非 ( not )

  44. A B U Y 真值表 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 一、“与”逻辑关系和与门 与逻辑:决定事件发生的各条件中,所有条件都具备,事件才会发生(成立)。 1.与逻辑关系 规定: 开关合为逻辑“1” 开关断为逻辑“0” 灯亮为逻辑“1” 灯灭为逻辑“0” 真值表特点: 任0 则0, 全1则1

  45. 基本逻辑关系 A A & Y B Y B A B Y 与逻辑真值表 0 0 0 0 1 0 1 0 0 1 1 1 2.与逻辑关系表示式 Y= A•B = AB 与逻辑运算规则 —逻辑乘 0 • 0=0 0 • 1=0 1 • 0=0 1 • 1=1 3.与逻辑符号

  46. 基本逻辑关系 A A B Y B 0 0 0 0 1 1 1 0 1 1 1 1 U Y 设: 开关合为逻辑“1”,开关断为逻辑“0”;灯亮为逻辑“1”, 灯灭为逻辑“0”。 二、“或”逻辑关系和或门 1、 “或”逻辑关系 或逻辑:决定事件发生的各条件中,有一个或一个以上的条件具备,事件就会发生(成立)。 真值表 特点:任1 则1, 全0则0

  47. 基本逻辑关系 或逻辑真值表 A A B Y ≥1 Y B 0 0 0 0 1 1 1 0 1 1 1 1 3.或逻辑符号 A Y B 2.或逻辑关系表示式 Y=A+ B 或逻辑运算规则—逻辑加 0+0=0 0+1=1 1+0=1 1+1=1

  48. 基本逻辑关系 R Y U A 真值表 A Y 0 1 1 0 三、“非”逻辑关系与非门 1、“非”逻辑关系 “非”逻辑:决定事件发生的条件只有一个,条件不具备时事件发生(成立),条件具备时事件不发生。 特点: 1则0, 0则1
