MULTIMETRO

1. MULTIMETRO LESLIE DANIELA BUITRAGO SANCHEZ

2. MULTIMETRO Un multímetro, a veces también denominado polímetro, tester o multitester, es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo. El instrumento mas usado para medir las cantidades eléctricas es el Multimetro o Tester.

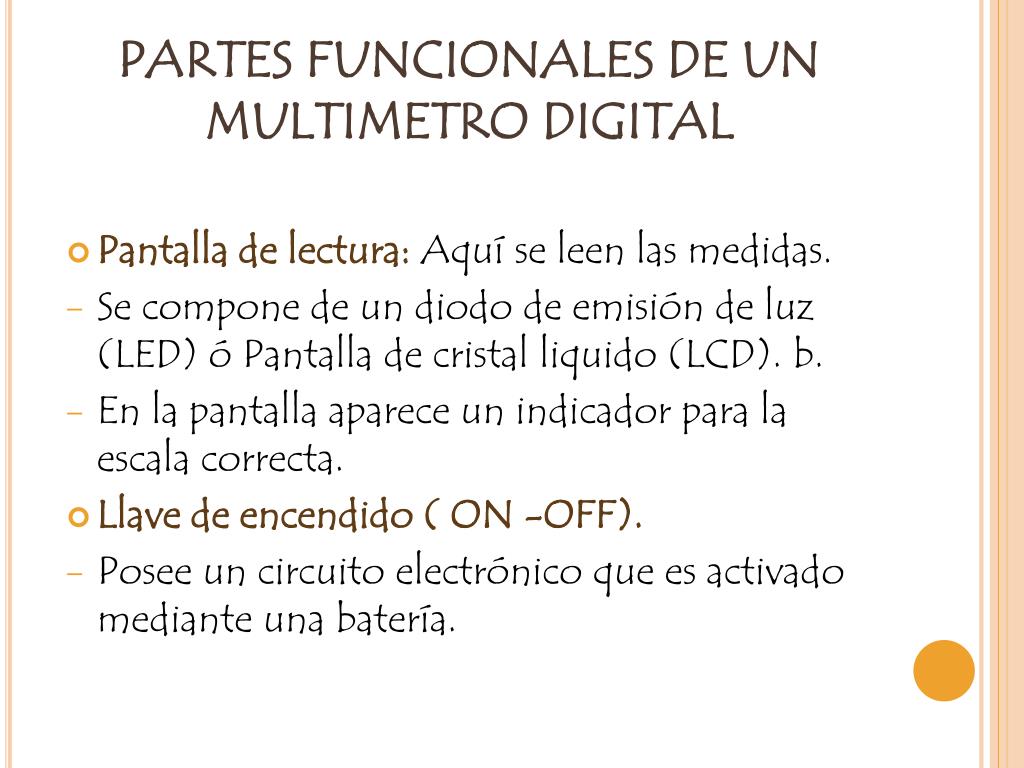

3. PARTES FUNCIONALES DE UN MULTIMETRO DIGITAL • Pantalla de lectura: Aquí se leen las medidas. • Se compone de un diodo de emisión de luz (LED) ó Pantalla de cristal liquido (LCD). b. • En la pantalla aparece un indicador para la escala correcta. • Llave de encendido ( ON -OFF). • Posee un circuito electrónico que es activado mediante una batería.

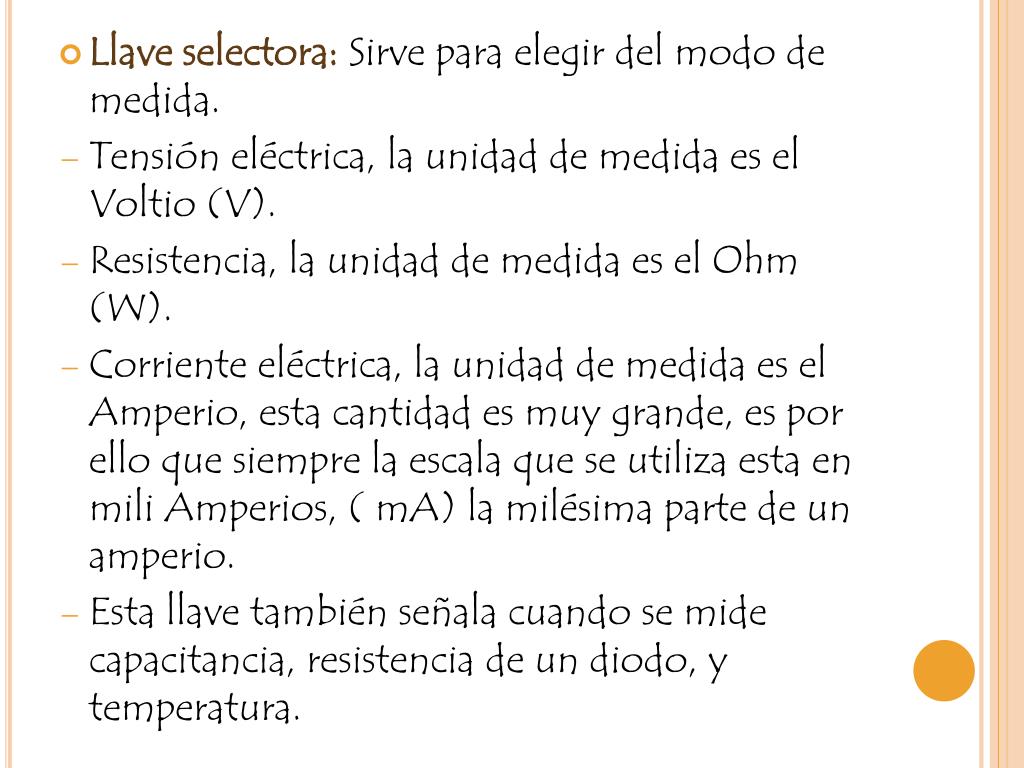

4. Llave selectora: Sirve para elegir del modo de medida. • Tensión eléctrica, la unidad de medida es el Voltio (V). • Resistencia, la unidad de medida es el Ohm (W).  • Corriente eléctrica, la unidad de medida es el Amperio, esta cantidad es muy grande, es por ello que siempre la escala que se utiliza esta en mili Amperios, ( mA) la milésima parte de un amperio.  • Esta llave también señala cuando se mide capacitancia, resistencia de un diodo, y temperatura.

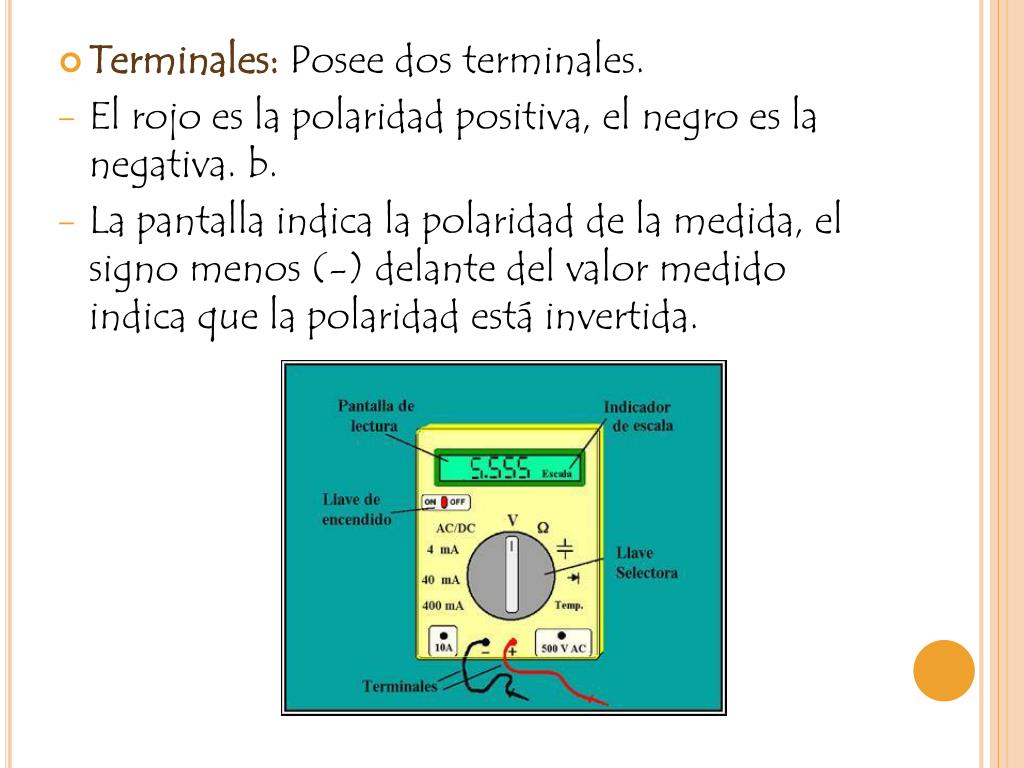

5. Terminales: Posee dos terminales. • El rojo es la polaridad positiva, el negro es la negativa. b. • La pantalla indica la polaridad de la medida, el signo menos (-) delante del valor medido indica que la polaridad está invertida.

6. ¿PARA QUE SIRVE EL MULTIMETRO DIGITAL? Y ¿COMO MEDIR CON ESTE?

7. Sirven para medir tenciones o voltajes, para medir resistencias y para medir intensidades. • MIDIENDO TENSIONES: Para medir una tensión, colocaremos las bornas en las clavijas , y no tendremos mas que colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es medir diferencias de voltaje entre dos puntos, no tendremos mas que colocar una borna en cada lugar.

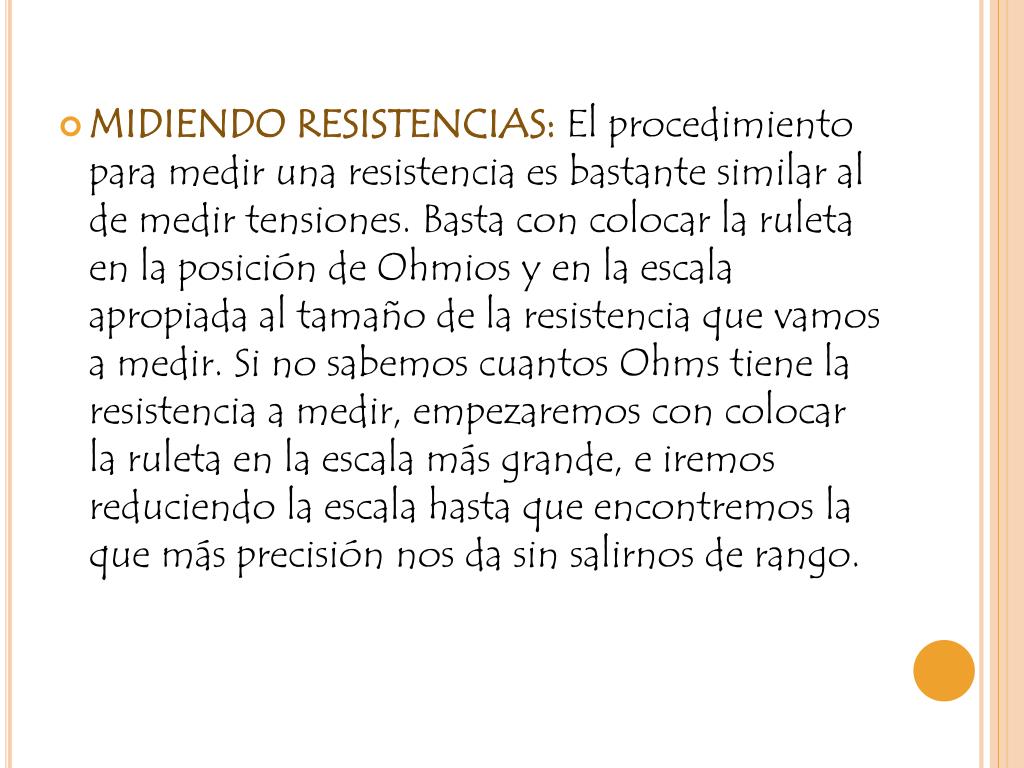

8. MIDIENDO RESISTENCIAS: El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta con colocar la ruleta en la posición de Ohmios y en la escala apropiada al tamaño de la resistencia que vamos a medir. Si no sabemos cuantos Ohms tiene la resistencia a medir, empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala hasta que encontremos la que más precisión nos da sin salirnos de rango.

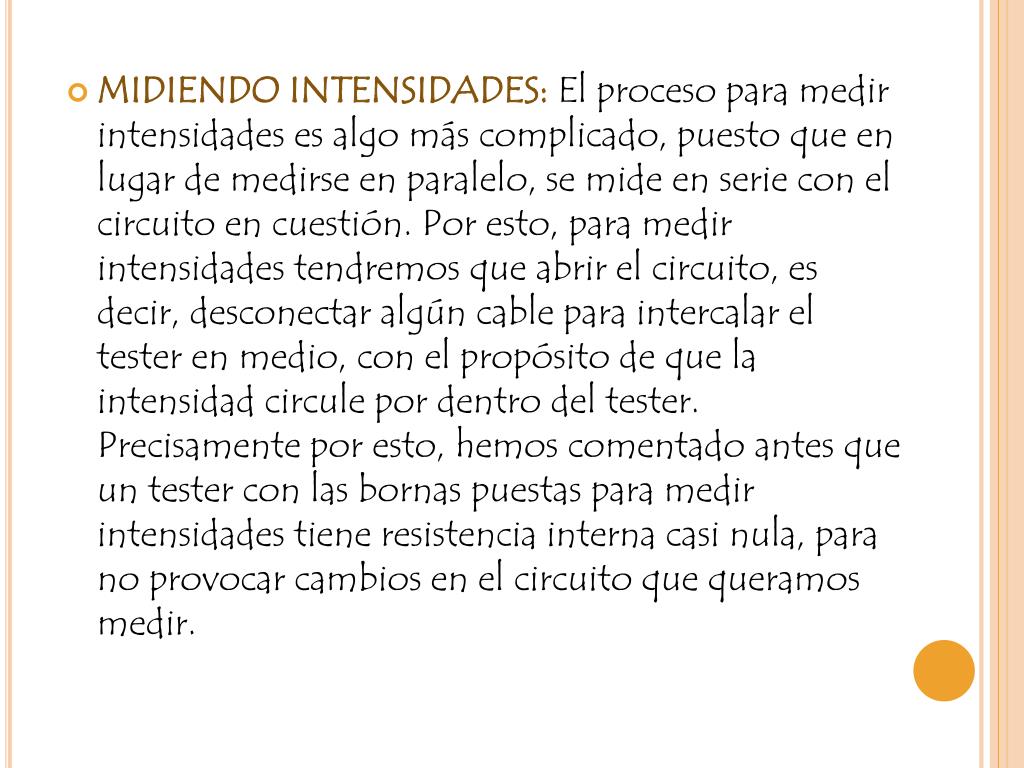

9. MIDIENDO INTENSIDADES: El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en medio, con el propósito de que la intensidad circule por dentro del tester. Precisamente por esto, hemos comentado antes que un tester con las bornas puestas para medir intensidades tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos medir.

10. Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y configuraremos el tester adecuadamente (borna roja en clavija de Amperios de más capacidad, 10A en el caso del tester de ejemplo, borna negra en clavija común COM). Una vez tengamos el circuito abierto y el tester bien configurado, procederemos a cerrar el circuito usando para ello el tester, es decir, colocaremos cada borna del tester en cada uno de los dos extremos del circuito abierto que tenemos. Con ello se cerrara el circuito y la intensidad circulara por el interior del multimetro para ser leída.

11. Multimetro análogo • Las tres posiciones del mando sirven para medir intensidad en corriente continua (D.C.), de izquierda a derecha, los valores máximos que podemos medir son:500μA, 10mA y 250mA (μA se lee microamperio y corresponde a 10 − 6A=0,000001A y mA se lee miliamperio y corresponde a 10 − 3 =0,001A). • Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= DirectCurrent), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V=voltios.

12. RESISTENCIAS • Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos apenas, pues observando detalladamente en la escala milimetrada que está debajo del número 6 (con la que se mide la resistencia), verás que no es lineal, es decir, no hay la misma distancia entre el 2 y el 3 que entre el 4 y el 5; además, los valores decrecen hacia la derecha y la escala en lugar de empezar en 0, empieza en (un valor de resistencia igual a significa que el circuito está abierto). A veces usamos estas posiciones para ver si un cable está roto y no conduce la corriente.

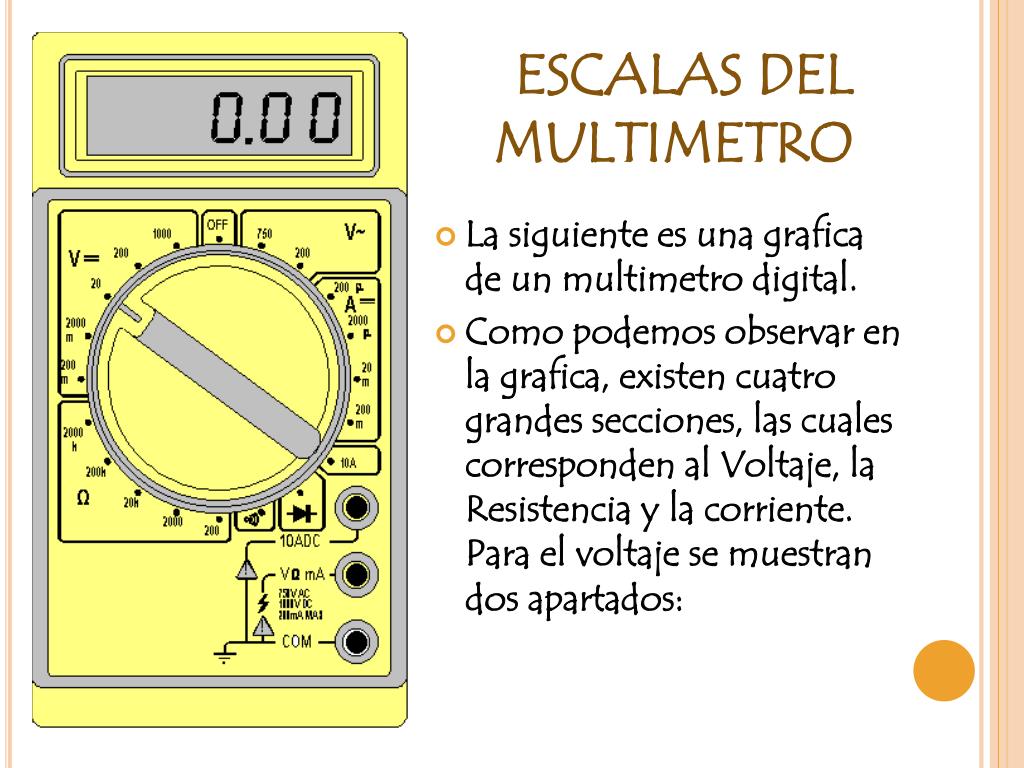

13. ESCALAS DEL MULTIMETRO • La siguiente es una grafica de un multimetro digital. • Como podemos observar en la grafica, existen cuatro grandes secciones, las cuales corresponden al Voltaje, la Resistencia y la corriente. Para el voltaje se muestran dos apartados:

14. V= (VDC), que corresponde al voltaje DC o voltaje de corriente continua (directa). Todos los voltajes que salen de la fuente del PC son de este tipo. • V~ (VAC), que corresponde al voltaje AC o voltaje de Corriente Alterna. El cable de potencia (cable de conexión al toma que traen la mayoría de los electrodomésticos) que ingresa a la fuente del PC es de este tipo ( 120 Vac). Los números en cada sección corresponden a la escala a medir, es decir, si elegimos en Vdc la escala 20, estaremos diciendo al multimetro que queremos medir un voltaje que esta entre 0V y 20V.

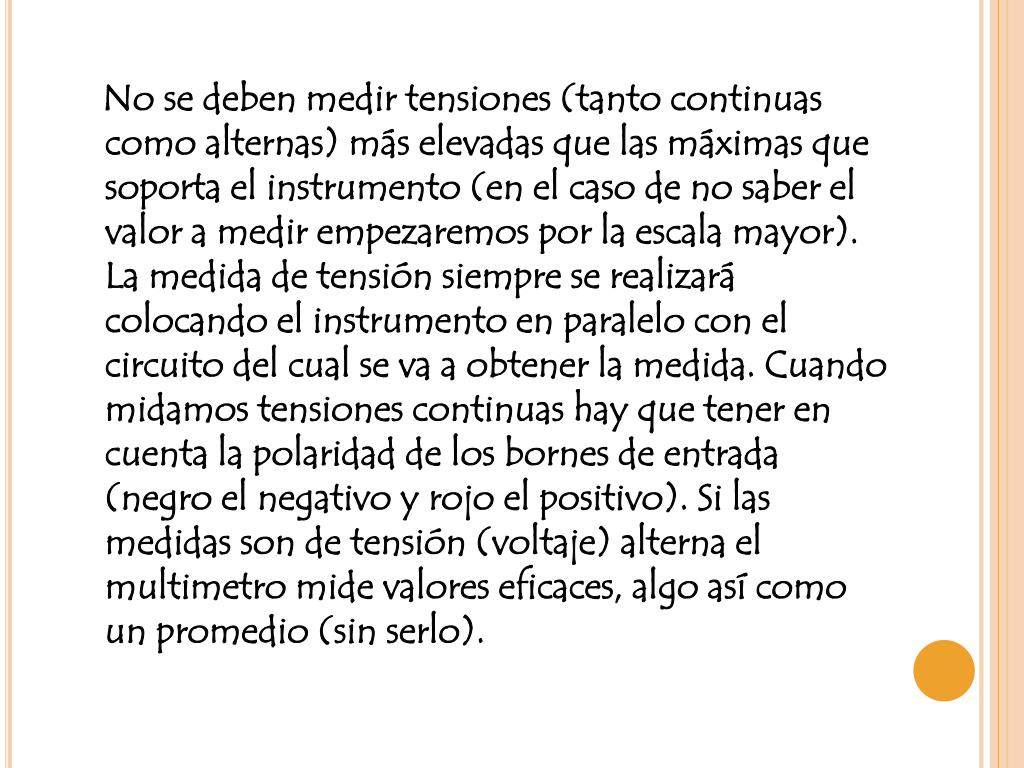

15. No se deben medir tensiones (tanto continuas como alternas) más elevadas que las máximas que soporta el instrumento (en el caso de no saber el valor a medir empezaremos por la escala mayor). La medida de tensión siempre se realizará colocando el instrumento en paralelo con el circuito del cual se va a obtener la medida. Cuando midamos tensiones continuas hay que tener en cuenta la polaridad de los bornes de entrada (negro el negativo y rojo el positivo). Si las medidas son de tensión (voltaje) alterna el multimetro mide valores eficaces, algo así como un promedio (sin serlo).

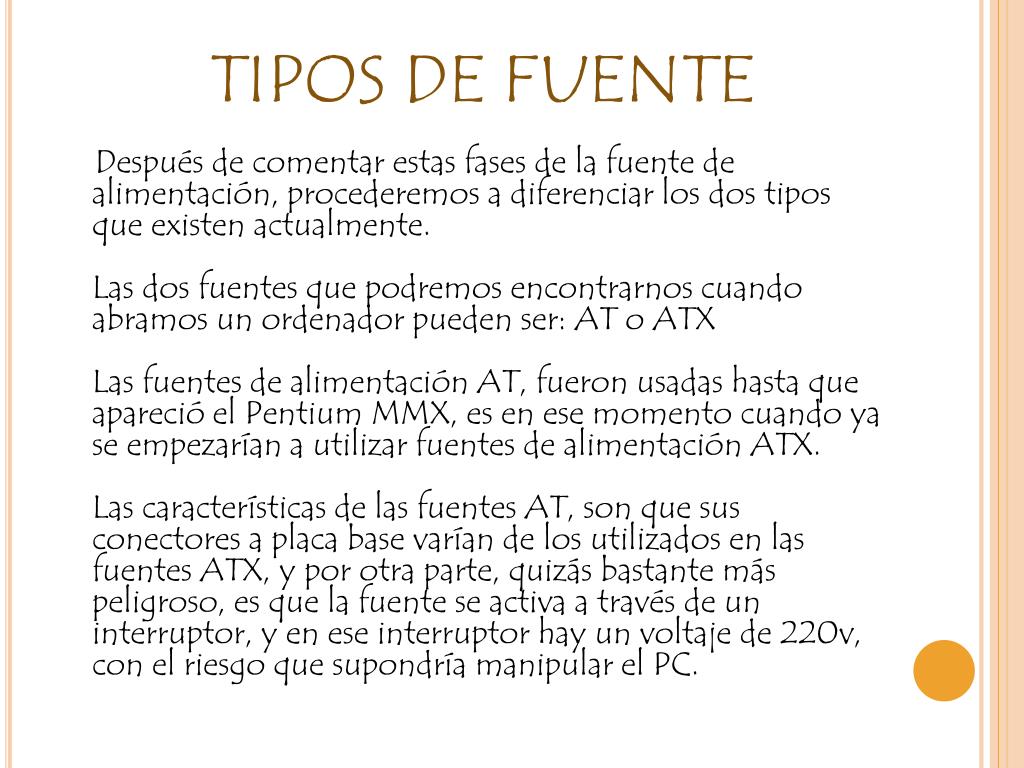

16. TIPOS DE FUENTE Después de comentar estas fases de la fuente de alimentación, procederemos a diferenciar los dos tipos que existen actualmente.Las dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATXLas fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de alimentación ATX.Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC.

17. También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias electrónicamente hablando. En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software.

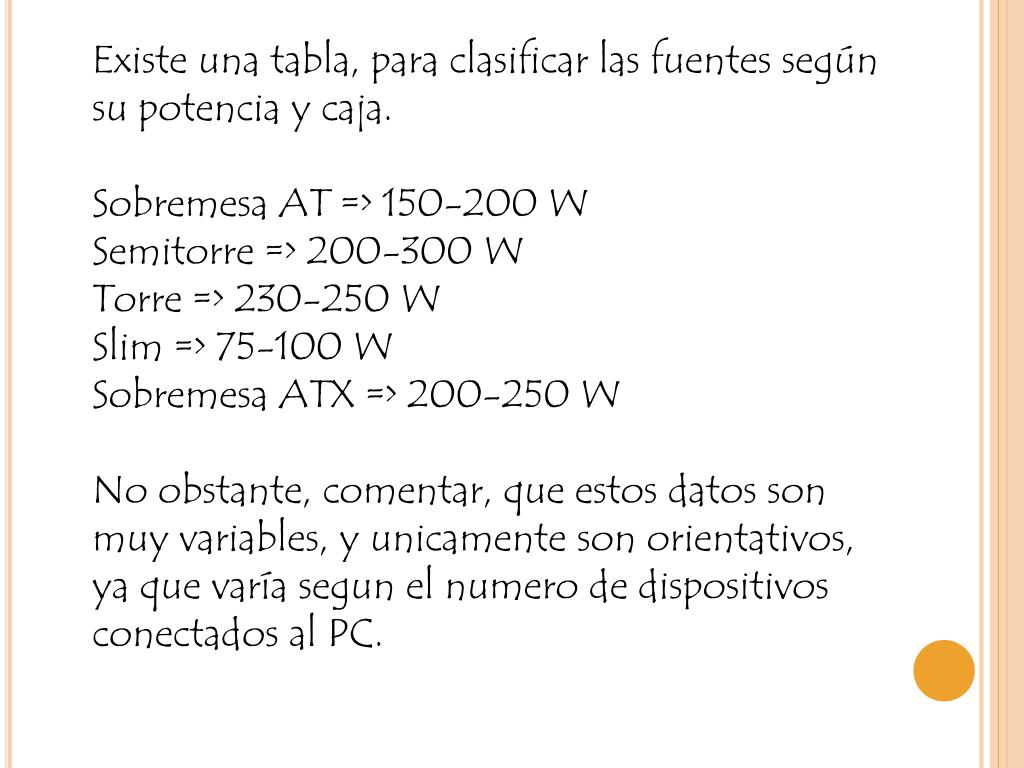

18. Existe una tabla, para clasificar las fuentes según su potencia y caja.Sobremesa AT => 150-200 W Semitorre => 200-300 W Torre => 230-250 W Slim => 75-100 W Sobremesa ATX => 200-250 W No obstante, comentar, que estos datos son muy variables, y unicamente son orientativos, ya que varía segun el numero de dispositivos conectados al PC.

19. FIN
