Pemodelan Data Menggunakan MODEL Entity Relationship

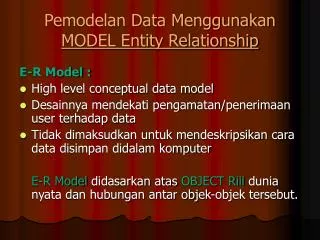

1. Pemodelan Data Menggunakan MODEL Entity Relationship E-R Model : • High level conceptual data model • Desainnya mendekati pengamatan/penerimaan user terhadap data • Tidak dimaksudkan untuk mendeskripsikan cara data disimpan didalam komputer E-R Model didasarkan atas OBJECT Riil dunia nyata dan hubungan antar objek-objek tersebut.

2. Penjelasan • Entitas ( Entity) : Object Riil yang dapat dibedakan satu dengan yang lainnya dan tidak saling ketergantungan. • Entitas Fisik (Physical Entity) : Entitas yang bersifat Fisik Contoh : Mobil, Pegawai, Rumah • Entitas Konseptual (Conceptual Entity): Entitas yang bersifat hanya konsep. Contoh : Perusahaan, Pekerjaan, Mata Kuliah • Atribut (Attribute) : • Menerangkan suatu entitas • Atribut mempunyai harga Contoh : Entitas Pegawai diterangkan oleh atribut-atribut : NIP, Nama, umur, alamat, pekerjaan.

3. Macam-Macam Atribut : • Atribut Sederhana/Atomik : atribut yg tdk dapat dibagi-bagi menjadi atribut yg lebih mendasar. • Atribut Komposit : atribut yang terdiri dari beberapa atribut yang mendasar Contoh : Atribut NAMA dapat dibagi menjadi 2 atribut sederhana yaitu : • Nama_Kecil • Nama_Keluarga

4. Kejelasan dari Atribut ? • Atribut Berharga Tunggal (Single-Valued Attribute) : atribut yang hanya mempunyai satu harga untuk suatu entitas tertentu. Contoh : entitas PEGAWAI, atribut UMUR • Atribut Berharga Ganda (Multi-Valued Attribute) : atribut yang dapat terdiri dari sekumpulan harga untuk suatu entitas tertentu. Contoh : entitas PEGAWAI, atribut Pendidikan_Terakhir

5. Maksud dari Null-Value Null Value • Atribut dari suatu entitas yang tidak mempunyai nilai. Contoh : atribut Pendidikan_Terakhir : SMA • Atribut dari suatu entitas yang tidak diketahui harganya. Contoh : atribut UMUR

6. TIPE ENTITAS Tipe Entitas ( Entity Type/Entity Set) : kumpulan entitas yang mempunyai atribut yang sama. Contoh : PERUSAHAAN mempunyai seratus KARYAWAN (PEGAWAI) akan mengumpulkan informasi dari masing-masing karyawan.Semua entitas KARYAWAN mempunyai atribut yg sama akan tetapi masing-masing entitas mempunyai harga yang berbeda-beda untuk masing-masing atributnya.

7. Skema Entitas Entity Type Schema Deskripsi dari suatu entitas yaitu : • Nama dari tipe entitas • Nama dan arti dari masing-masing atributnya • Batasan-batasan ( constraint yang ada pada masing-masing entitas Extention dari Tipe Entitas : Kumpulan dari instance dari masing-masing pada saat tertentu. Contoh : NIP NAMA_KARY GOL 0876 Joko IIIa 8751 Ratih IIIc 16 9 8 ?

8. Skema Skema : • menerangkan struktur dari masing masing entitas. • Tidak mudah berubah Ekstension : • Mudah berubah • Menambah, mengurangi entitas dari tipe entitas akan mengubah ekstension.

9. VALUE SET • Value Set : Domain dari atribut Kumpulan harga nilai yg dpt dimiliki oleh atribut dari suatu entitas. Contoh : DOMAIN dari atribut UMUR dari entitas KARYAWAN adalah bilangan Integer antara 16-70 Maksudnya== posisikan di nilai pengisian datanya diantara 16-70

10. Atribut Kunci ( Key Attribute ) • Identifer unik dari suatu entitas karena nilai dari atribut kunci ini akan berbeda untuk masing-masing entitas. • Dapat terdiri dari atribut sederhana/komposit Contoh : atribut Nomor_Mobil dari entitas MOBIL • Setiap Ekstention harus memenuhi batasan atribut kunci • Suatu TIPE ENTITAS dapat memiliki lebih dari satu atribut kunci. Seperti : atribut Nomor_Mobil dan atribut Nomor_Mesin dari entitas MOBIL masing-masing menjadi atribut kunci

11. KUIS Basis Data Kelompok Open Book 75 menit • Buatlah Penjelasan tentang tabel terstruktur Basis Data ? • Apa saja komponen pembentuk sebuah Basis Data, sehinggga dapat dikatakan sebuah File Basis Data ? • Jelaskan Tujuaan dari Manajemen Basis Data beserta contoh penjelasnya ? • Jelaskan beserta contoh hubungan Entity Relatioship : selain contoh dibuku catatan anda ! • Hubungan E-R = 1 : 1 • Hubungan E-R = 1 : M • Hubungan E-R = M : 1 • Hubungan E-R = M : M • Berikut adalah Perancangan “Sistem Perpustakaan XXX“ Buatlah rancangan tabel sederhana dibawah ini : • Rancangan Tabel Buku • Rancangan Tabel Peminjaman BUKU • Rancangan Tabel Pengembalian BUKU

12. Tugas Personal MHS • Apa yang dimaksud : buat deskripsi ini ke catatan buku anda ! • Record ? • Field ? • Table ? • File ? • Sistem Manajemen Basis Data / (SMBD) ? • Data ? • Informasi ? • Primary Key ? • Foreign Key ? • E-R Model ? = Minggu Depan akan ditanya ke Setiap MHS =

13. Kardinalitas/Derajat Relasi Maksudnya setiap entitas pada himpunan entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan B. dan begitu juga sebaliknya setiap entitas pd himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A.

14. Kardinalitas/Derajat Relasi • Menunjukan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas yang lain. Satu-ke satu (one-to one) Entitas 1 Entitas 1 Entitas 2 Entitas 2 Entitas 3 Entitas 3 Entitas 4 Entitas 4 A B

15. 1:M Satu ke Banyak (One to Many) A B Entitas 1 Entitas 1 Entitas 2 Entitas 2 Entitas 3 Entitas 3 Entitas 4 Entitas 5

16. 1:M • Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A

17. M:1 A B Entitas 1 Entitas 1 Entitas 2 Entitas 2 Entitas 3 Entitas 3 Entitas 4 Entitas 5

18. M:1 • Setiap entitas pada himpunan pada entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas A berhubungan dengan paling banyak satu entitas pada himpunan entitas B.

19. M:M A B Entitas 1 Entitas 1 Entitas 2 Entitas 2 Entitas 3 Entitas 3 Entitas 4 Entitas 4

20. M:M Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, dan demikian juga sebaliknya, dimana setiap entitas pada himpunan entitas B dapat berhubungan dengan banyak entitas pada himpunan entitas A.

21. Penjabaran Simbol Relasi R E Himpunan Entitas = E Himpunan Relasi = R a Link Atribut a sebagai Key

22. Contoh Relasi 1:1 Nm_dos Nm_dos Kd_jur Nm_jur Almt_dos mengepalai Dosen Jurusan 1 1 Kd_jur

23. Contoh Relasi 1:M Nm_dos Nm_dos Kd_kul Nm_kul Almt_dos Kd_kul mengajari Dosen KULIAH N 1 SKS tempatr waktu Semester

24. Contoh Relasi M:M NIM NIM Kd_kul Nm_kul Nm_mhs Kd_kull mempelajari MHS KULIAH N N Almt _mhs SKS Indeks_NIL Tgl_lhr Semester

25. Diagram E-R dgn Kamus Data Mahasiswa mempelajari Kuliah mengajar Dosen N N N 1 KAMUS DATA : Mahasiswa : (nim, nama,_mhs, alamat_mhs, tgl_lhr) Kuliah : (kode_kul, nama_kul, sks, semeste) Dosen : (nama_dos, alamat_dos) Mempelajari : (nim, kode_kul, indeks_nilai) Mengajar : (kode_kul, nama_dos, waktu, tempat)

26. Contoh Kasus Penentuan Relasi dalam Persewaan VCD/DVD Tentukan Proses hubungan relasi beserta atributnya ? Benarkan tulisan dari prosesnya dalam merelasikannya ? Meminjam CD Anggota Anggota Pegawai ? CD ? ?

27. Contoh Kasus Penentuan Relasi dalam Persewaan VCD/DVD Tentukan Proses hubungan relasi beserta atributnya ? Benarkan tulisan dari prosesnya dalam merelasikannya ? Mendata CD ? Pengembalian Pegawai ? ? Anggota dikembalikan

28. Contoh Kasus Penentuan Relasi dalam Persewaan VCD/DVD Tentukan Proses hubungan relasi beserta atributnya ? Benarkan tulisan dari prosesnya dalam merelasikannya ? ? Denda Anggota Anggota Pegawai ? CD Anggota dipinjam

29. Tranformasi Model Data ke Basis Data Fisik / Umum 1. 3. 2. Mahasiswa mempelajari Kuliah mengajar Dosen N N N 1 Nm_dos Almt_dos 3. Dosen dst

30. Tugas Pengganti Materi Kuliah ( Kelompok ) Max 5 Org 1. Buat hubungan Entity Relatioship beserta Atributnya : Selain contoh dibuku catatan anda ! • Hubungan E-R = 1 : 1 : N • Hubungan E-R = 1 : N : N • Hubungan E-R = N : 1 : N • Hubungan E-R = N : N : N :1 2. Buatlah masing-masing Entitas Tranformasi Model Data Umumnya kedalam Basis Data !
