AGEPAN DWD Презентация продукта Сюзанне Ренц

1. AGEPAN DWDПрезентация продуктаСюзанне Ренц AGEPAN – системное строительство Sonae-Akademie AGEPAN DWD Susanne Renz

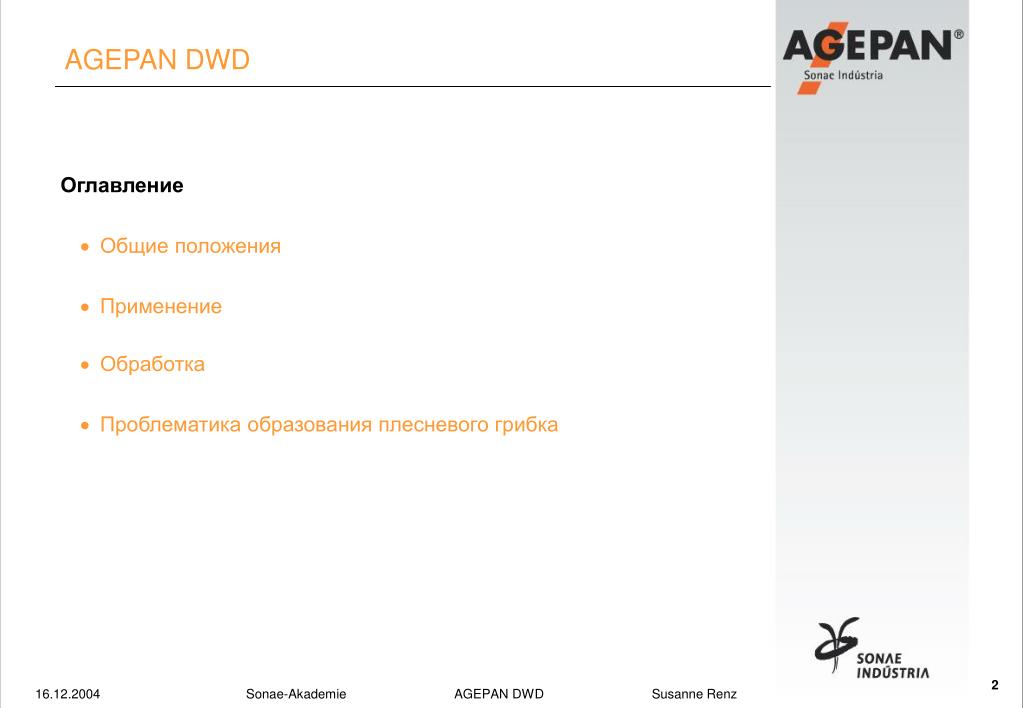

2. AGEPAN DWD • Оглавление • Общие положения • Применение • Обработка • Проблематика образования плесневого грибка Sonae-Akademie AGEPAN DWD Susanne Renz

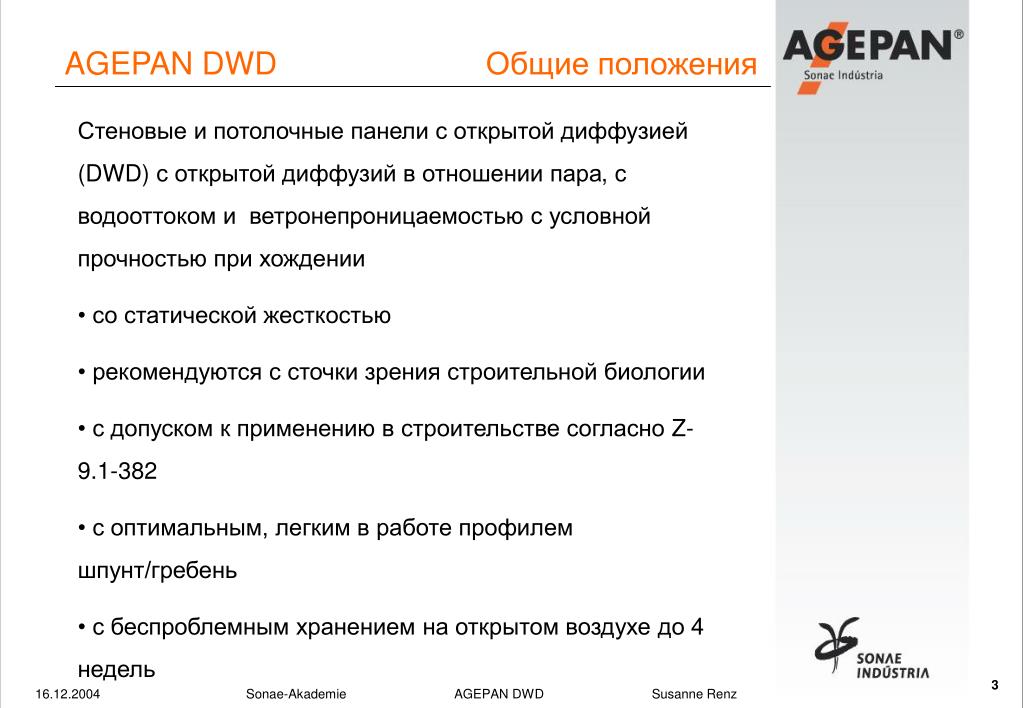

3. AGEPAN DWD Общие положения Стеновые и потолочные панели с открытой диффузией(DWD)с открытой диффузий в отношении пара, с водооттоком и ветронепроницаемостьюс условной прочностью при хождении • со статической жесткостью • рекомендуются с сточки зрения строительной биологии • с допуском к применению в строительстве согласно Z-9.1-382 • с оптимальным, легким в работе профилем шпунт/гребень • с беспроблемным хранением на открытом воздухе до 4 недель Sonae-Akademie AGEPAN DWD Susanne Renz

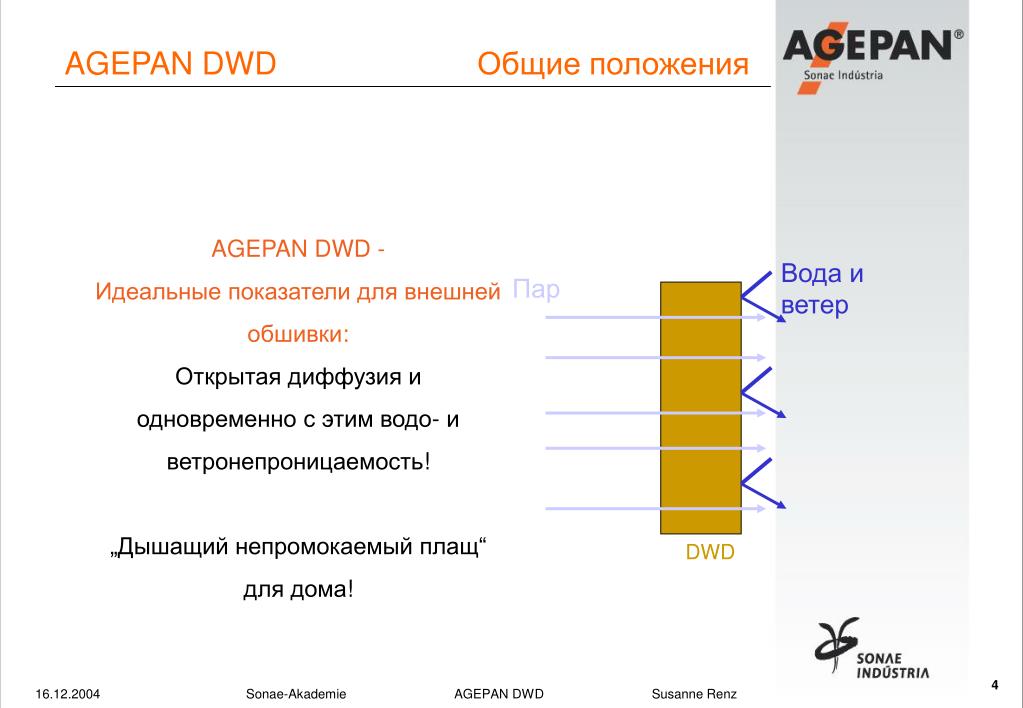

4. Вода иветер Пар DWD AGEPAN DWD Общие положения AGEPAN DWD - Идеальные показатели для внешней обшивки: Открытая диффузия и одновременно с этим водо- и ветронепроницаемость! „Дышащий непромокаемый плащ“ для дома! Sonae-Akademie AGEPAN DWD Susanne Renz

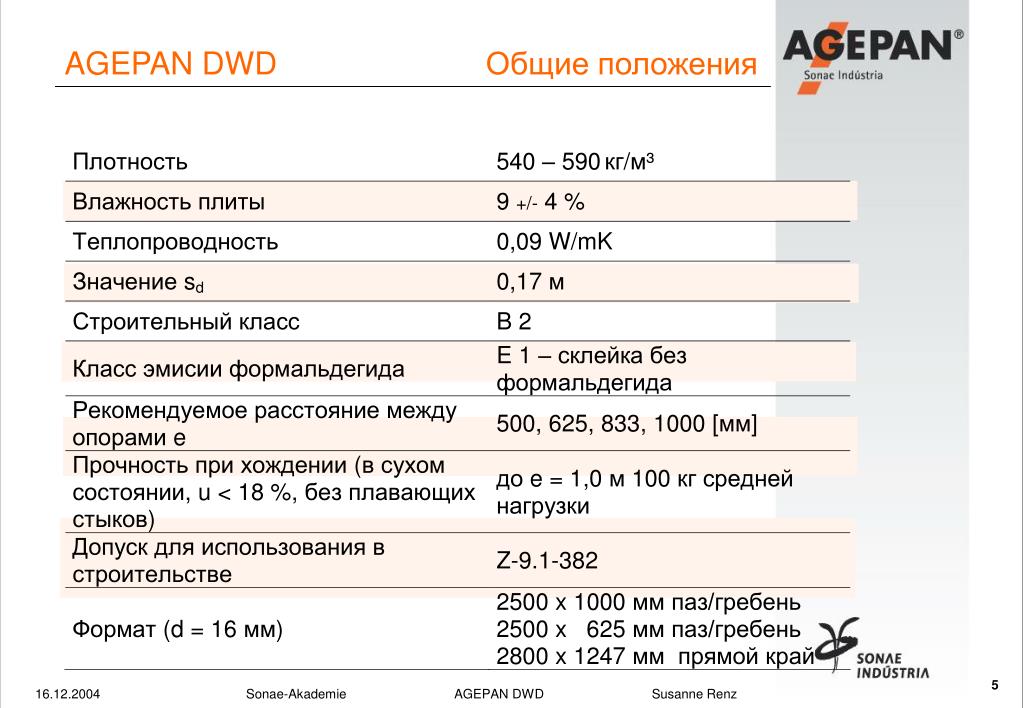

5. AGEPAN DWD Общие положения Sonae-Akademie AGEPAN DWD Susanne Renz

6. AGEPAN DWD Применение Области применения • Внешняя обшивка стеновых конструкций • 2-й водоизоляционный слой во внешней стене • Ветрозащита по стенам и крыше (Допуск) • пазовое основание под кровлю согласно нормам ZVDH • конструкция с открытой диффузий совместно с AGEPAN OSB в качестве парозащиты изнутри  AGEPAN системное строительство • прямое покрытие шифером или металлическими листами исключено! Sonae-Akademie AGEPAN DWD Susanne Renz

7. AGEPAN DWD Применение Использование в качестве подкровельного перекрытия a) Пазовое перекрытие: применимо при скате крыши  6° и  2 при других повышенных требованиях, кроме ската, обусловленного нормативами, и  3 при других повышенных требованиях. b) Склеиваемое перекрытие: Применимо при скате крыши  6° и  3 при других повышенных требованиях. Внимание! При скате крыши > 6° необходима противодождевая защита! Плиты с профилем шпунт/гребень укладываются в парес направлением гребня вперед. Стыки и соединения проклеиваются. В любом случае следует придерживаться минимального ската крыши в 15°. • Ausgebautes DG • klimatische Verhältnisse • konstruktive Besonderheiten • örtliche Bestimmungen Дополнительно к a) все стыки плит проклеиваются. В любом случае следует придерживаться минимального ската крыши в 10°. Sonae-Akademie AGEPAN DWD Susanne Renz

8. AGEPAN DWD Применение Если скат крыши менее 6°, то, как правило, необходим еще один дополнительный изоляционный слой. 1) Со снижением угла ската крыши связаны дополнительные повышенные требования: - Использование чердачного помещения, в частности, для жилых целей, то есть любой мансарды– - Конструктивные особенности, например, выступы, сложные формы крыши,углубления - Учет климатических условий, например, размещения в горах или на побережье - Местные особенности, связанные, например, со строительным допуском Sonae-Akademie AGEPAN DWD Susanne Renz

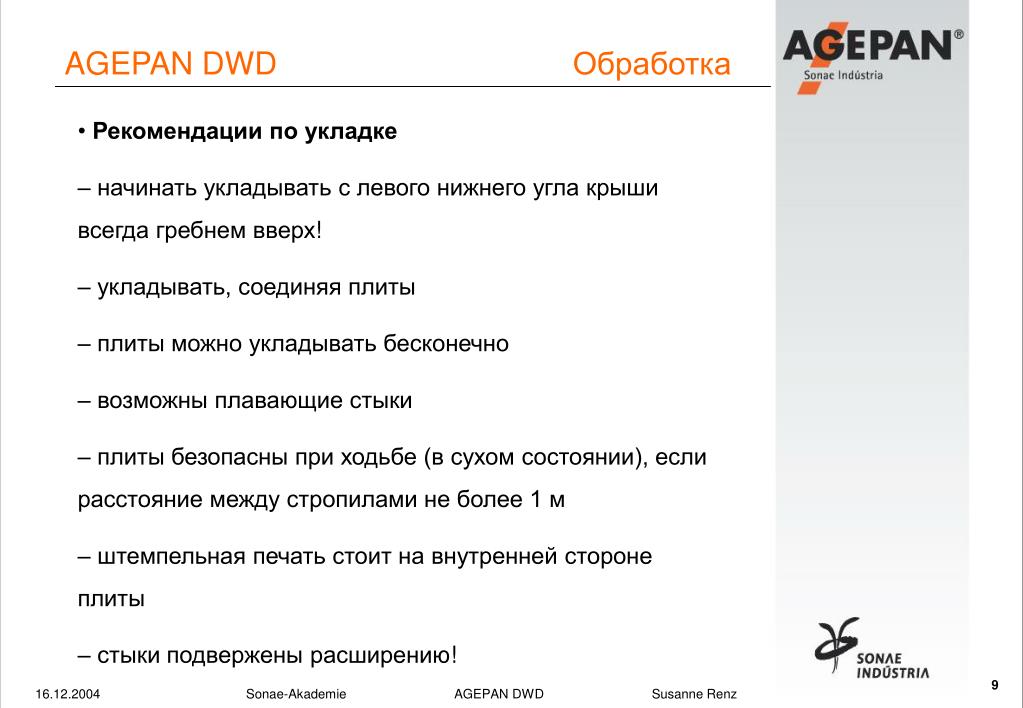

9. AGEPAN DWD Обработка • Рекомендации по укладке • начинать укладывать с левого нижнего угла крыши всегда гребнем вверх! • укладывать, соединяя плиты • плиты можно укладывать бесконечно • возможны плавающие стыки • плиты безопасны при ходьбе (в сухом состоянии), если расстояние между стропилами не более 1 м • штемпельная печать стоит на внутренней стороне плиты • стыки подвержены расширению! Sonae-Akademie AGEPAN DWD Susanne Renz

10. AGEPAN DWD Обработка 1 Sonae-Akademie AGEPAN DWD Susanne Renz

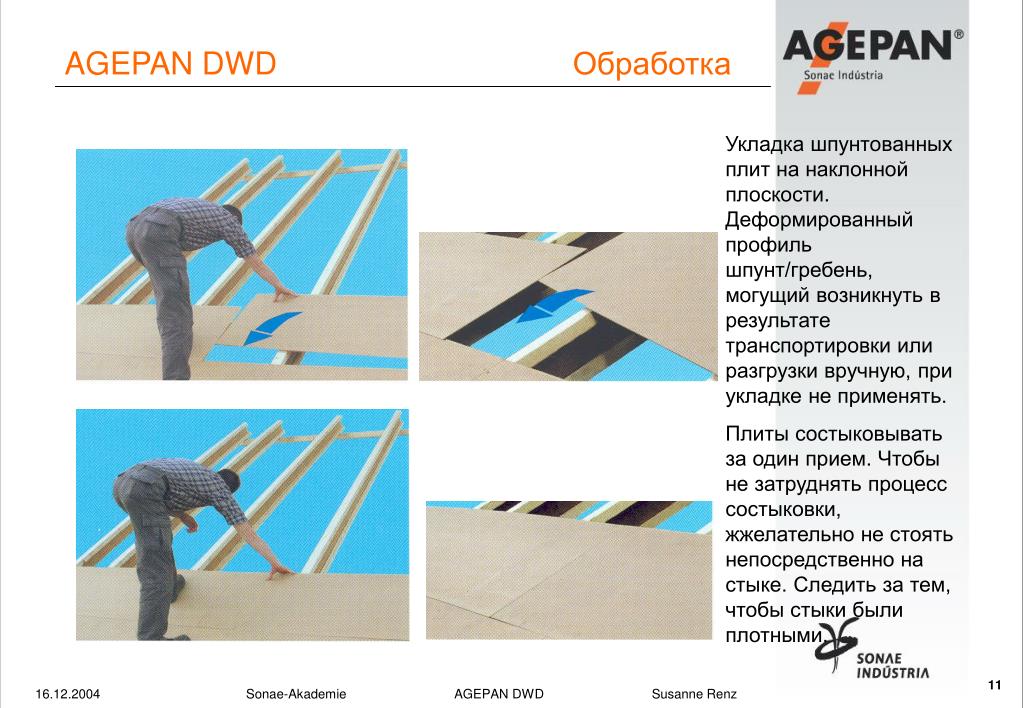

11. AGEPAN DWD Обработка Укладка шпунтованных плит на наклонной плоскости. Деформированный профиль шпунт/гребень, могущий возникнуть в результате транспортировки или разгрузки вручную, при укладке не применять. Плиты состыковывать за один прием. Чтобы не затруднять процесс состыковки, жжелательно не стоять непосредственно на стыке. Следить за тем, чтобы стыки были плотными. Sonae-Akademie AGEPAN DWD Susanne Renz

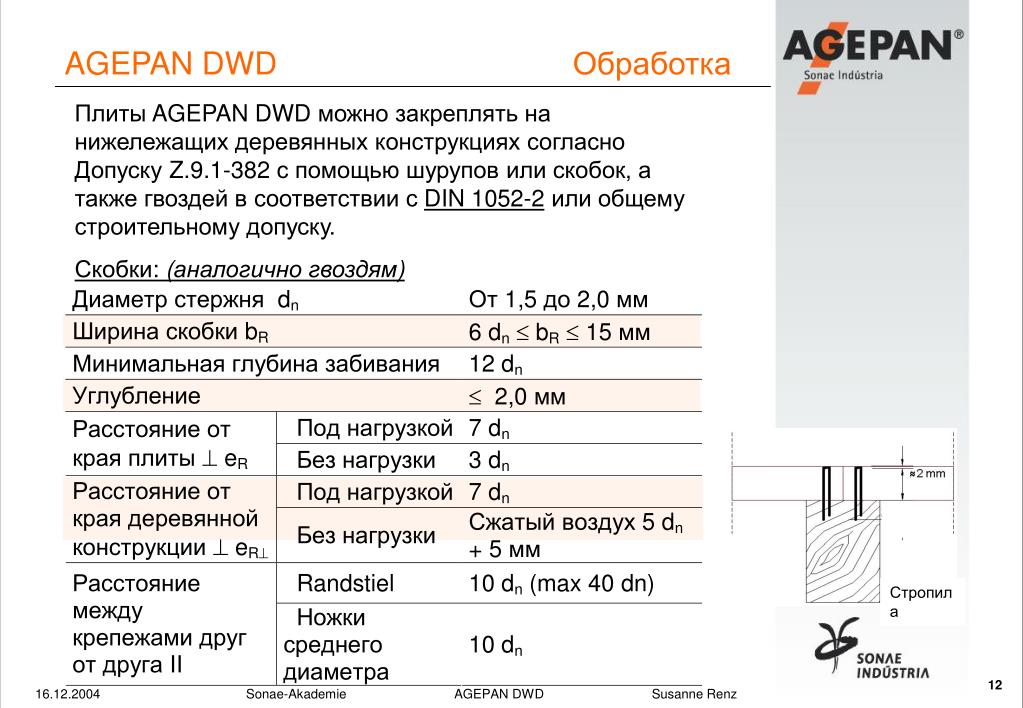

12. Стропила AGEPAN DWD Обработка Плиты AGEPAN DWD можно закреплять на нижележащих деревянных конструкциях согласно Допуску Z.9.1-382 с помощью шурупов или скобок, а также гвоздей в соответствии с DIN 1052-2или общему строительному допуску. Скобки: (аналогично гвоздям) Sonae-Akademie AGEPAN DWD Susanne Renz

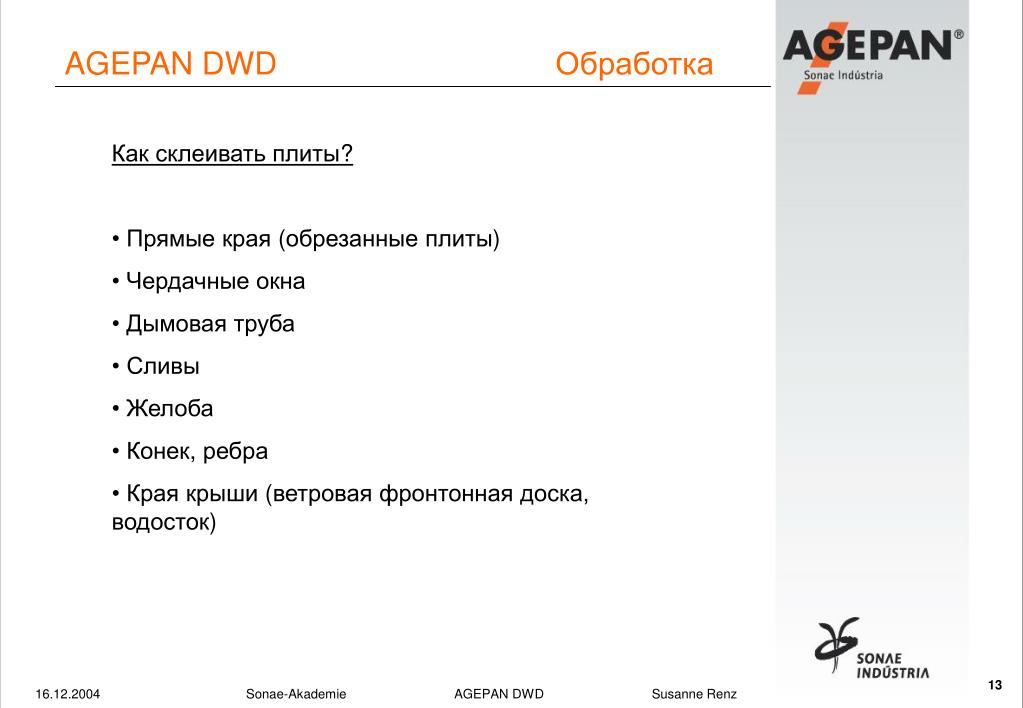

13. AGEPAN DWD Обработка Как склеивать плиты? • Прямые края (обрезанные плиты) • Чердачные окна • Дымовая труба • Сливы • Желоба • Конек, ребра • Края крыши (ветровая фронтонная доска, водосток) Sonae-Akademie AGEPAN DWD Susanne Renz

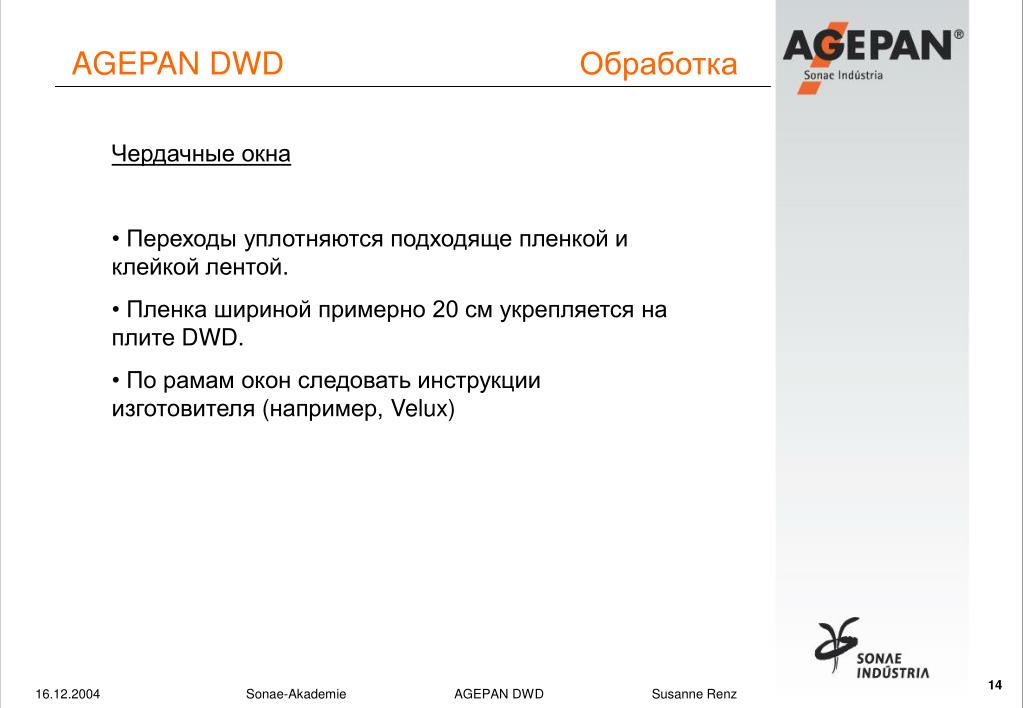

14. AGEPAN DWD Обработка Чердачные окна • Переходы уплотняются подходяще пленкой и клейкой лентой. • Пленка шириной примерно 20 см укрепляется на плите DWD. • По рамам окон следовать инструкции изготовителя (например, Velux) Sonae-Akademie AGEPAN DWD Susanne Renz

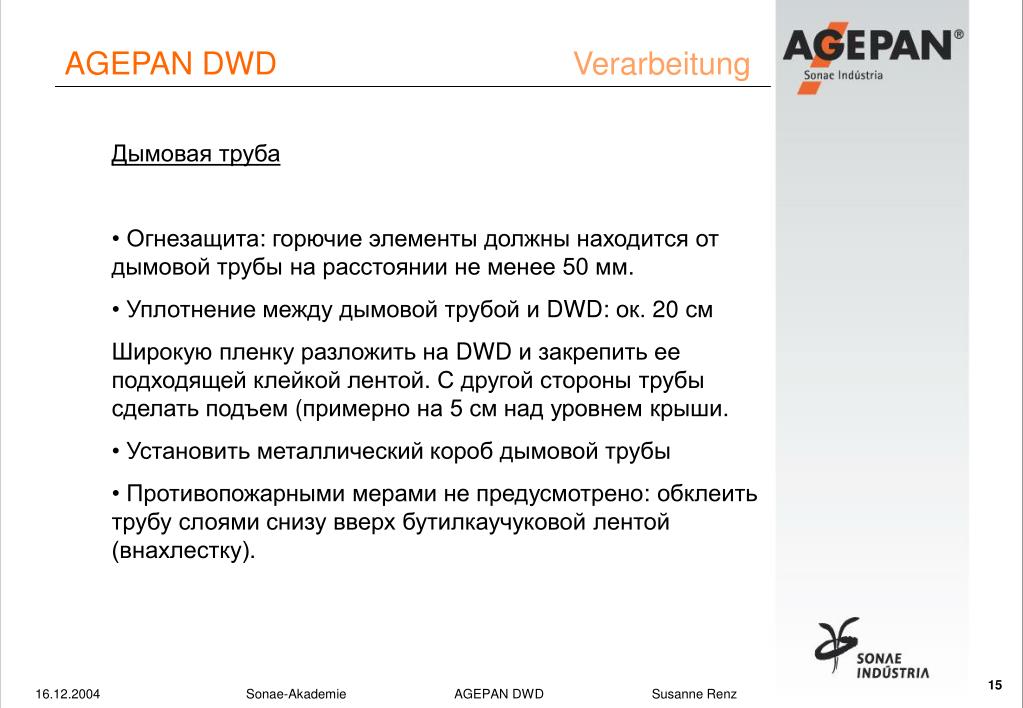

15. AGEPAN DWD Verarbeitung Дымовая труба • Огнезащита: горючие элементы должны находится от дымовой трубы на расстоянии не менее 50 мм. • Уплотнение между дымовой трубой и DWD: ок. 20 см Широкую пленку разложить на DWD и закрепить ее подходящей клейкой лентой. С другой стороны трубы сделать подъем (примерно на 5 см над уровнем крыши. • Установить металлический короб дымовой трубы • Противопожарными мерами не предусмотрено: обклеить трубу слоями снизу вверх бутилкаучуковой лентой (внахлестку). Sonae-Akademie AGEPAN DWD Susanne Renz

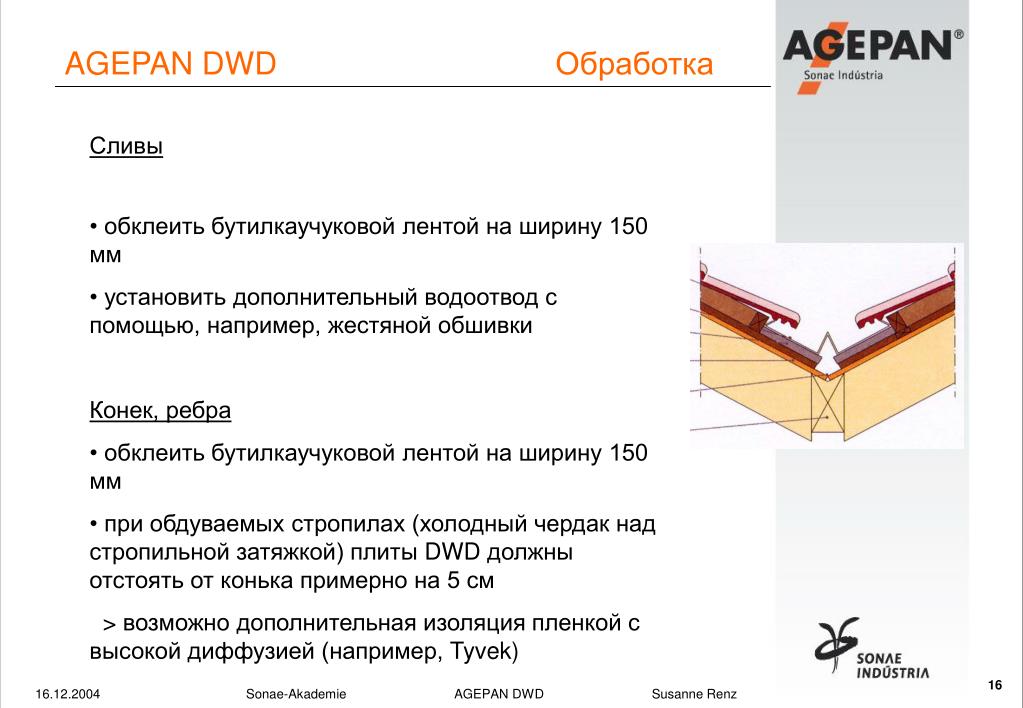

16. AGEPAN DWD Обработка Сливы • обклеить бутилкаучуковой лентой на ширину 150 мм • установить дополнительный водоотвод с помощью, например, жестяной обшивки Конек, ребра • обклеить бутилкаучуковой лентой на ширину 150 мм • при обдуваемых стропилах (холодный чердак над стропильной затяжкой) плиты DWD должны отстоять от конька примерно на 5 см > возможно дополнительная изоляция пленкой с высокой диффузией (например, Tyvek) Sonae-Akademie AGEPAN DWD Susanne Renz

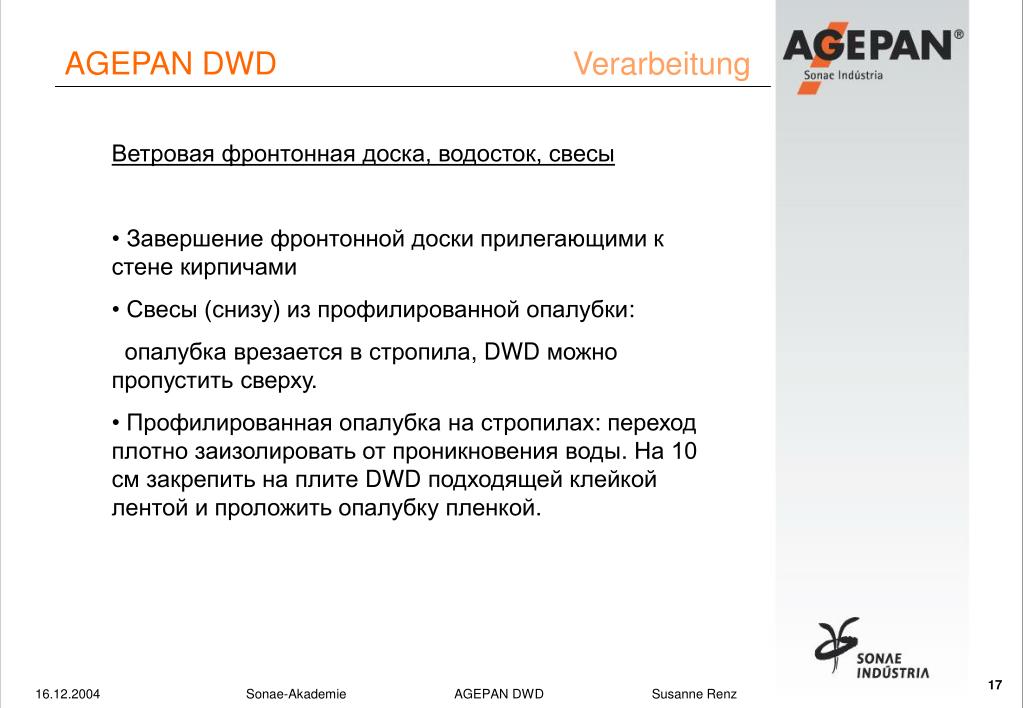

17. AGEPAN DWD Verarbeitung Ветровая фронтонная доска, водосток, свесы • Завершение фронтонной доски прилегающими к стене кирпичами • Свесы (снизу) из профилированной опалубки: опалубка врезается в стропила, DWD можно пропустить сверху. • Профилированная опалубка на стропилах: переход плотно заизолировать от проникновения воды. На 10 см закрепить на плите DWD подходящей клейкой лентой и проложить опалубку пленкой. Sonae-Akademie AGEPAN DWD Susanne Renz

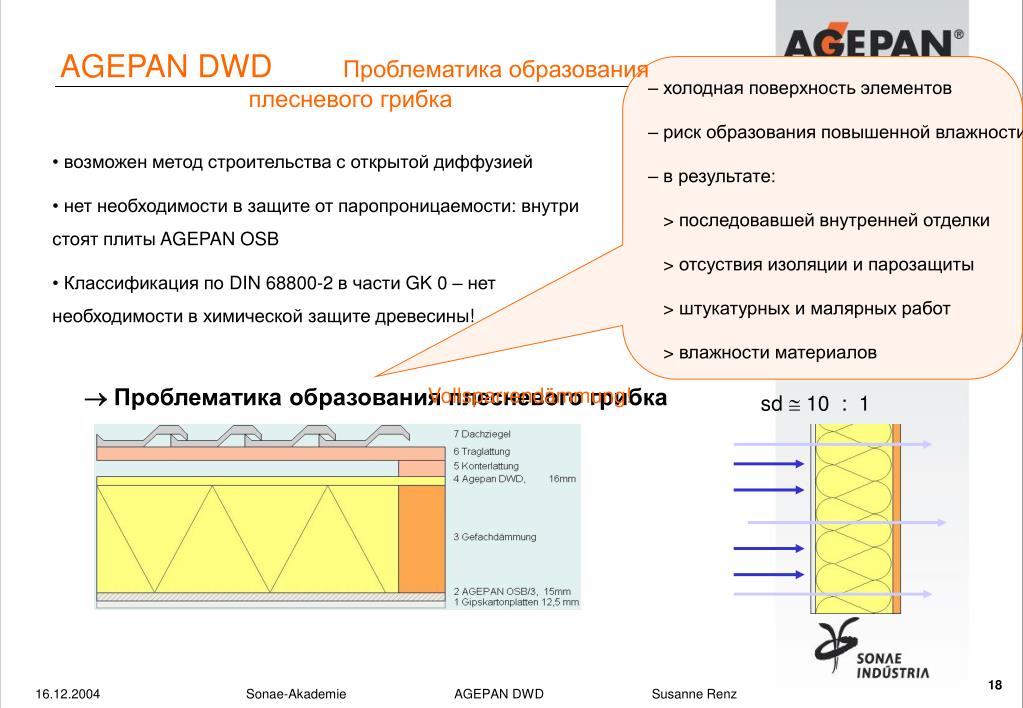

18. Vollsparrendämmung! sd  10 : 1 AGEPAN DWD Проблематика образования плесневого грибка • холодная поверхность элементов • риск образования повышенной влажности • в результате: > последовавшей внутренней отделки > отсуствия изоляции и парозащиты > штукатурных и малярных работ > влажности материалов возможен метод строительства с открытой диффузией нет необходимости в защите от паропроницаемости: внутри стоят плиты AGEPAN OSB Классификация по DIN 68800-2 в части GK 0 – нет необходимости в химической защите древесины!  Проблематика образования плесневого грибка Sonae-Akademie AGEPAN DWD Susanne Renz

19. Стакан емкостью 1 ml Ведро воды Емкостью 1000 ml AGEPAN DWD Проблематика образования плесневого грибка • Диффузия:Движение влаги через материал Конвекция:движение влаги через открытые поры Sonae-Akademie AGEPAN DWD Susanne Renz

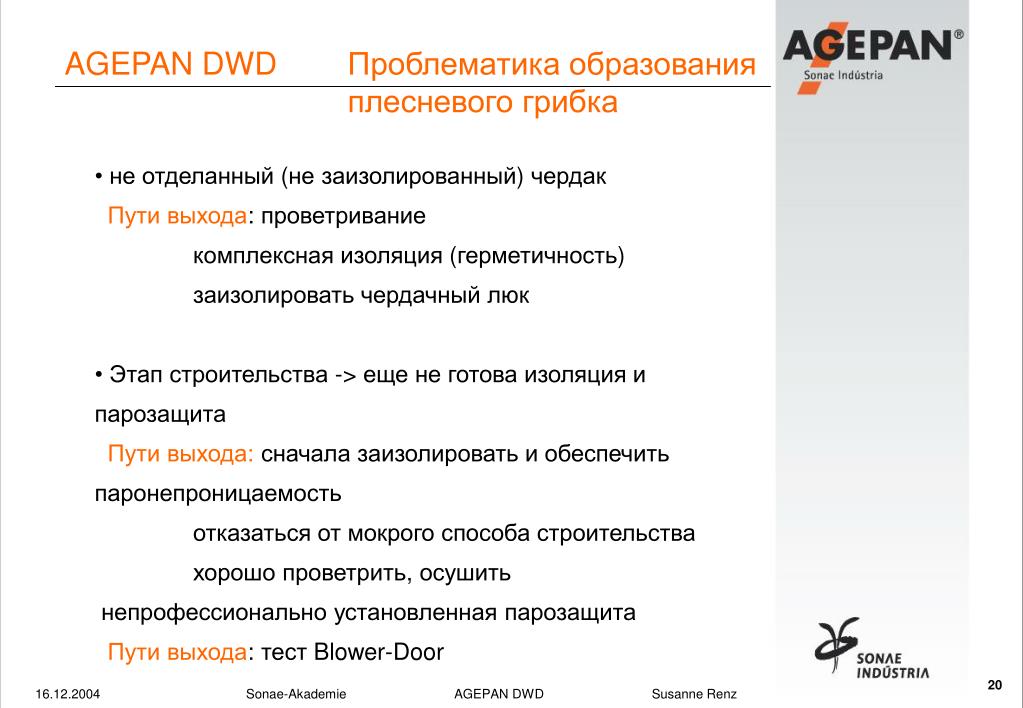

20. AGEPAN DWD Проблематика образования плесневого грибка • не отделанный (не заизолированный) чердак Пути выхода: проветривание комплексная изоляция (герметичность) заизолировать чердачный люк • Этап строительства -> еще не готова изоляция и парозащита Пути выхода:сначала заизолировать и обеспечить паронепроницаемость отказаться от мокрого способа строительства хорошо проветрить, осушить непрофессионально установленная парозащита Пути выхода: тест Blower-Door Sonae-Akademie AGEPAN DWD Susanne Renz

21. AGEPAN DWD Проблематика образования плесневого грибка Не отделанный (не заизолированный) чердак Sonae-Akademie AGEPAN DWD Susanne Renz

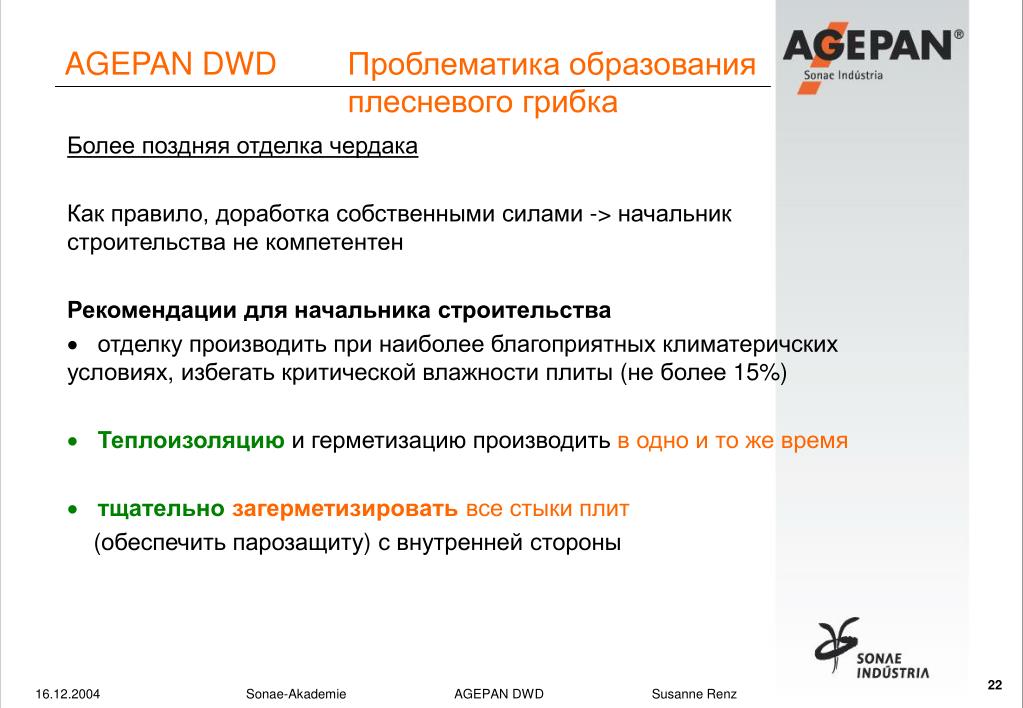

22. AGEPAN DWD Проблематика образования плесневого грибка • Более поздняя отделка чердака • Как правило, доработка собственными силами -> начальник строительства не компетентен • Рекомендации для начальника строительства • отделку производить при наиболее благоприятных климатеричских условиях, избегать критической влажности плиты (не более 15%) • Теплоизоляциюигерметизацию производить в одно и то же время • тщательно загерметизироватьвсе стыки плит • (обеспечить парозащиту) с внутренней стороны Sonae-Akademie AGEPAN DWD Susanne Renz

23. AGEPAN DWD Проблематика образования плесневого грибка Плесень возникает при критической температуре на поверхности ниже 11°C Проблематика AGEPAN DWD: изоляция не нужна, холодная, гладкая поверхность -> образование капель (конденсат) Vorteil AGEPAN THD: hohe Dämmwirkung, warme Oberfläche -> es bildet sich kein Kondensat Sonae-Akademie AGEPAN DWD Susanne Renz

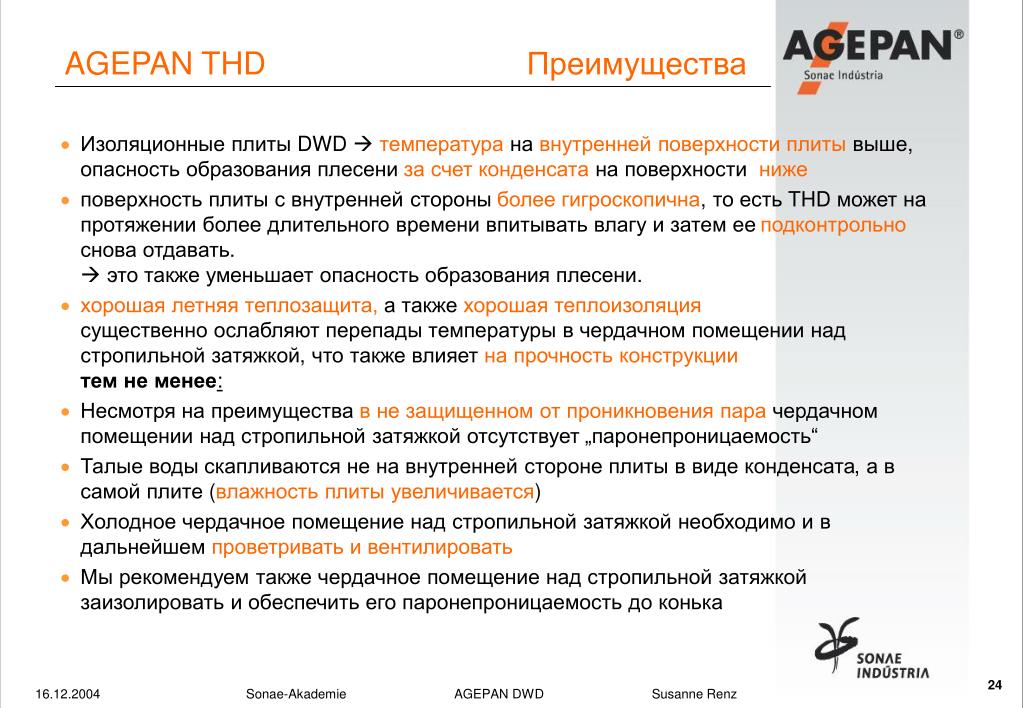

24. AGEPAN THD Преимущества • Изоляционные плиты DWD  температуранавнутренней поверхности плиты выше,опасность образования плесени за счет конденсатана поверхности ниже • поверхность плиты с внутренней стороныболее гигроскопична, то есть THD может на протяжении более длительного времени впитывать влагу и затем ее подконтрольно снова отдавать. это также уменьшает опасность образования плесени. • хорошая летняя теплозащита,а также хорошая теплоизоляциясущественно ослабляют перепады температуры в чердачном помещении над стропильной затяжкой, что также влияет на прочность конструкциитем не менее: • Несмотря на преимущества в не защищенном от проникновения пара чердачном помещении над стропильной затяжкой отсутствует „паронепроницаемость“ • Талые воды скапливаются не на внутренней стороне плиты в виде конденсата, а в самой плите (влажность плиты увеличивается) • Холодное чердачное помещение над стропильной затяжкой необходимо и в дальнейшем проветривать и вентилировать • Мы рекомендуем также чердачное помещение над стропильной затяжкой заизолировать и обеспечить его паронепроницаемость до конька Sonae-Akademie AGEPAN DWD Susanne Renz

25. Сюзанне РенцМенеджер по продуктам AGEPAN – системное строительствоsusanne.renz@agepan.de+ 49 / 151 / 125 45 723Техника применения Hotlineinfo@agepan.de+ 49 / 151 / 125 45 606www.agepan.de Sonae-Akademie AGEPAN DWD Susanne Renz
