Presentation Transcript


5159227

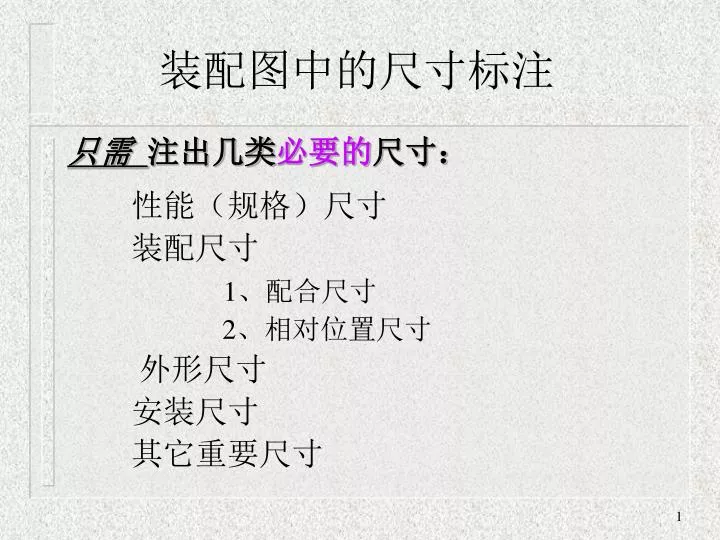

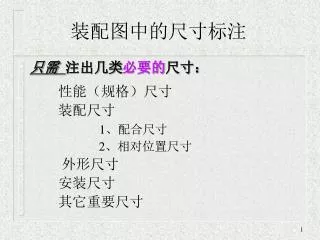

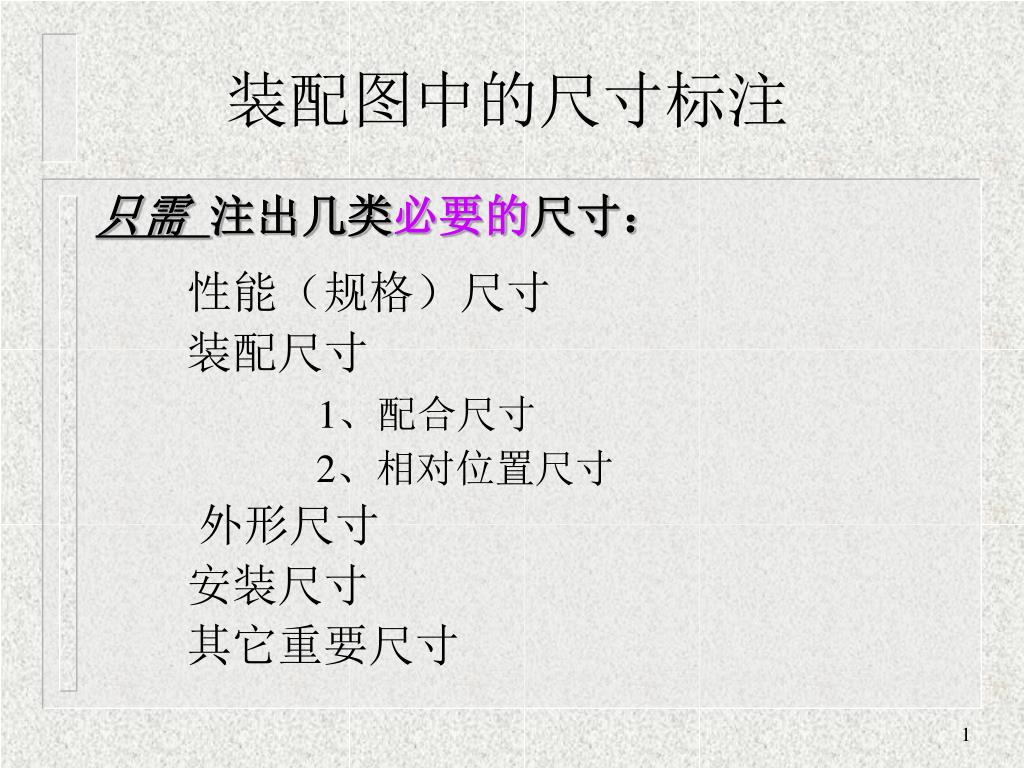

装配图中的尺寸标注

只需 注出几类必要的尺寸:

性能(规格)尺寸

装配尺寸

1、配合尺寸

2、相对位置尺寸

外形尺寸

安装尺寸

其它重要尺寸


5159227

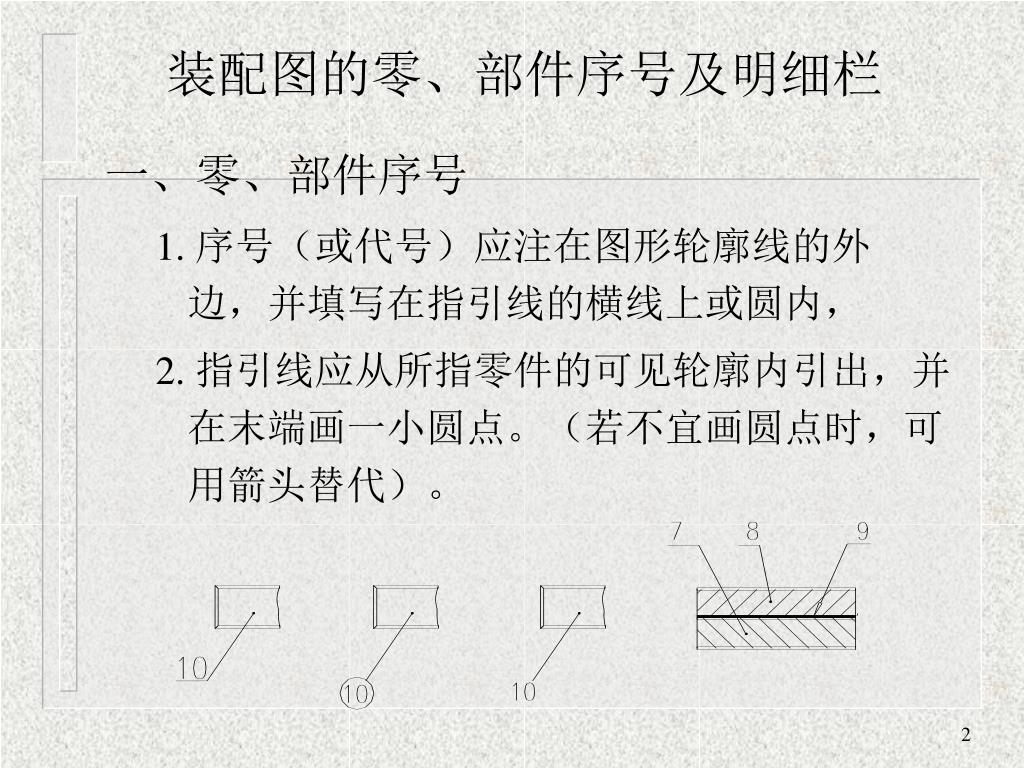

装配图的零、部件序号及明细栏

一、零、部件序号

1. 序号(或代号)应注在图形轮廓线的外 边,并填写在指引线的横线上或圆内,

2. 指引线应从所指零件的可见轮廓内引出,并在末端画一小圆点。(若不宜画圆点时,可用箭头替代)。


5159227

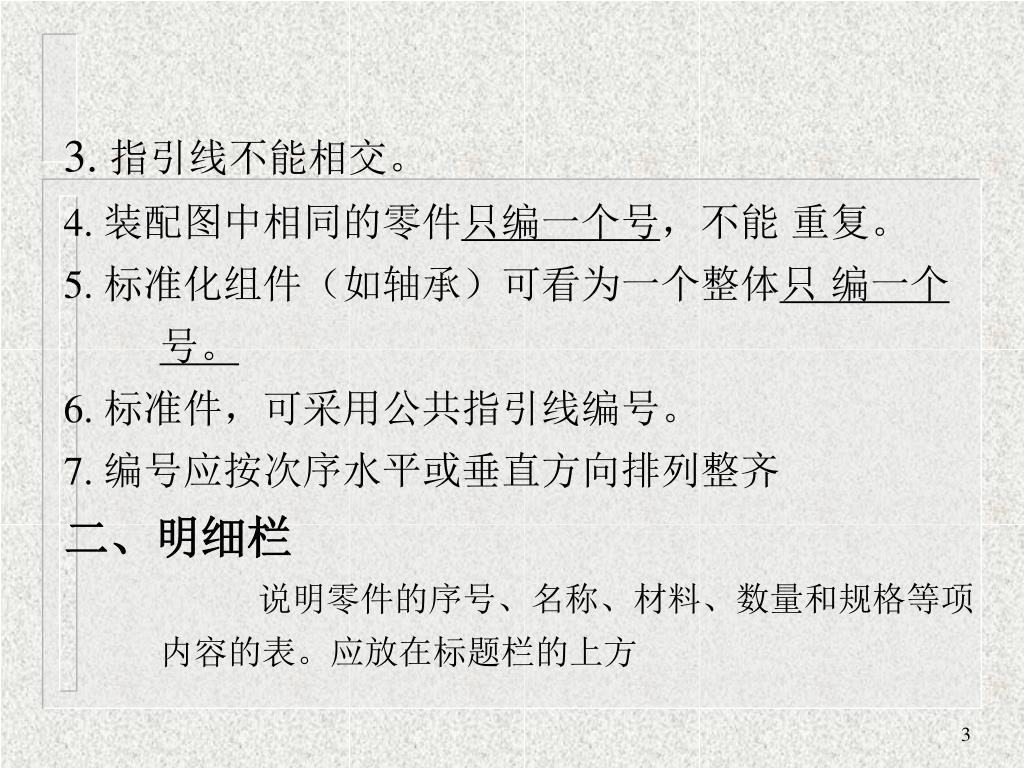

3. 指引线不能相交。

4. 装配图中相同的零件只编一个号,不能 重复。

5. 标准化组件(如轴承)可看为一个整体只 编一个号。

6. 标准件,可采用公共指引线编号。

7. 编号应按次序水平或垂直方向排列整齐

二、明细栏

说明零件的序号、名称、材料、数量和规格等项内容的表。应放在标题栏的上方
