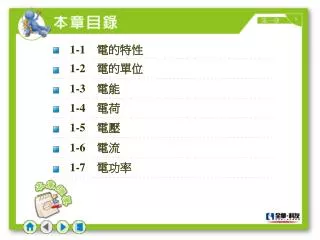

  1. 1-1　電的特性 1-2　電的單位 1-3　電能 1-4　電荷 1-6　電流 1-5　電壓 1-7　電功率

  2. 分子 保有物質原有特性 物質 原子 失去物質原有特性 原子 由原子核(質子+中子)與電子組成 1-1 電的特性 P5

  3. 1-1 電的特性 P6

  4. 1-1 電的特性 P6

  5. 1-1 電的特性 P7

  6. 1-1 電的特性 P7

  7. 1-1.2 自由電子及正負離子 P8 正離子 負離子 正負離子 原有電子數 失去電子 獲得電子

  8. 1-1.3 導體、半導體、絕緣體 P9

  9. 1-1.3 導體、半導體、絕緣體 P9

  10. 1-2 電量單位 P10 [註]：SI制等同於MKS制

  11. 1-2 電量單位 P11

  12. 1-2.1 10的冪次 P11

  13. =3.75×105。 1.25×105+2.5×105 (1).125000+250000 = (2).0.003-0.0025 = 3×10-3-2.5×10-3 = 0.5×10-3=5×10-4。 (4×10-5)(25×10-4) =100×10-9=10-7 (1).(0.00004)(0.0025) = (103)×(10-3) =100=1 (2).(1000)(0.001) = 200 2×102 = = 0.4×104 4×103 4000 = = 0.05 5×10-2 1-2.2 10冪次的運算 P12 10冪次的運算 1.加減法：加減運算前，每項的冪次應相等。 2.乘法：冪次無論正或負，都應採用加法。 3.除法：冪次的運算，應採用減法。

  14. ５馬力之電機工作10分鐘，作功多少？ 1馬力=746瓦特 5馬力=746×5瓦特=3730瓦特 10分=60×10秒=600秒 作功：W=3730×600=2238000=2.238×106 焦耳 1-3 電能 P13 電能：電機作功的能力，以焦耳表示。 數學式：電能(W)=功率(P)×時間(t) 單位：電能-焦耳，功率-瓦特，時間-秒

  15. 1-3.1 仟瓦小時 P13 仟瓦小時是用戶作為計量用電量的單位。 仟瓦小時又稱為1度用電量。 1仟瓦的電熱器使用1小時的用電量稱為1度。 例題： 100瓦的燈泡，使用10小時，用電量為多少？ 100瓦=100/1000仟瓦=0.1仟瓦 解： 用電量：W=0.1×10=1仟瓦小時=1度電 問： 1度電費為3元，1個月要繳多少元？(1月=30天) 解： 電費=3元×1×30=90元

  16. 1-3.1 仟瓦小時 P14

  17. 1-3.1 仟瓦小時 P14

  18. 1-3.2 效率 P15 效率定義為：輸出功率與輸入功率的比值。 Po η= × 100% 效率以百分比(%)表示 Pi 各值間轉換的數學式為： 輸出功率 輸入功率-損失 輸出功率 效率= = = 輸入功率 輸入功率 輸出功率+損失

  19. 1-3.2 效率 P16

  20. 1-3.2 效率 P17

  21. 1-4 電荷 觀念： 1.質子與電子是原子內最小的微粒，通稱電荷。 P17 2.質子帶正電又稱正電荷。 3.電子帶負電又稱負電荷。 4.帶電體內含有電荷的數量稱為電量，符號為Q， 單位為庫侖，代號為C。 1庫侖含有的電子數為： 1庫侖(C) = 6.25×1018個電子 1個電子帶有之電量為： 1 1個電子= 庫侖≒1.6×10-19庫侖(C) 6.25×1018

  22. 1-4.1 靜電荷 靜電荷具有之特性： 1.靜電感應作用，導體靠近端，極性相反，遠端極性相同。 P18 2.不同極性電荷會相吸引，相同極性電荷會相排斥。

  23. Q1Q2 k F= r2 1-4.2 庫侖定律 P19 定律：兩電荷間的作用力，與兩電荷帶電量的乘積成正比， 而與兩電荷間距離的平方成反比。 數學式：

  24. 1-4.2 庫侖定律 P19 常數、係數、單位之關係： 1 1-1 在真空或空氣中：k= (εo：真空介電係數) 1 1-2 其它介質中：k= (ε：介電係數) 2-1 介電係數：ε=εoεr (εr：相對介電係數) 庫侖2/牛崸-米2 3-1 單位間的互換： 1庫侖=6.25×1018個電子，1個電子=-1.6×10-19庫侖 1牛頓=105達因 ， 1庫侖=3×109靜電庫侖

  25. 1-4.2 庫侖定律 P19

  26. 1-4.2 庫侖定律 P20

  27. 1-4.2 庫侖定律 P20

  28. 1-5 電壓 P22 觀念： 電壓是電位、電位差、電動勢、電壓降的通稱，單位為伏持(volt，V)。 定義： 單位電荷作功所需要的能量稱電位差。 公式： ，W=VQ ，Q=W/V 名稱 電位差 能量 電荷 符號 V W Q 單位 伏特 焦耳 庫侖

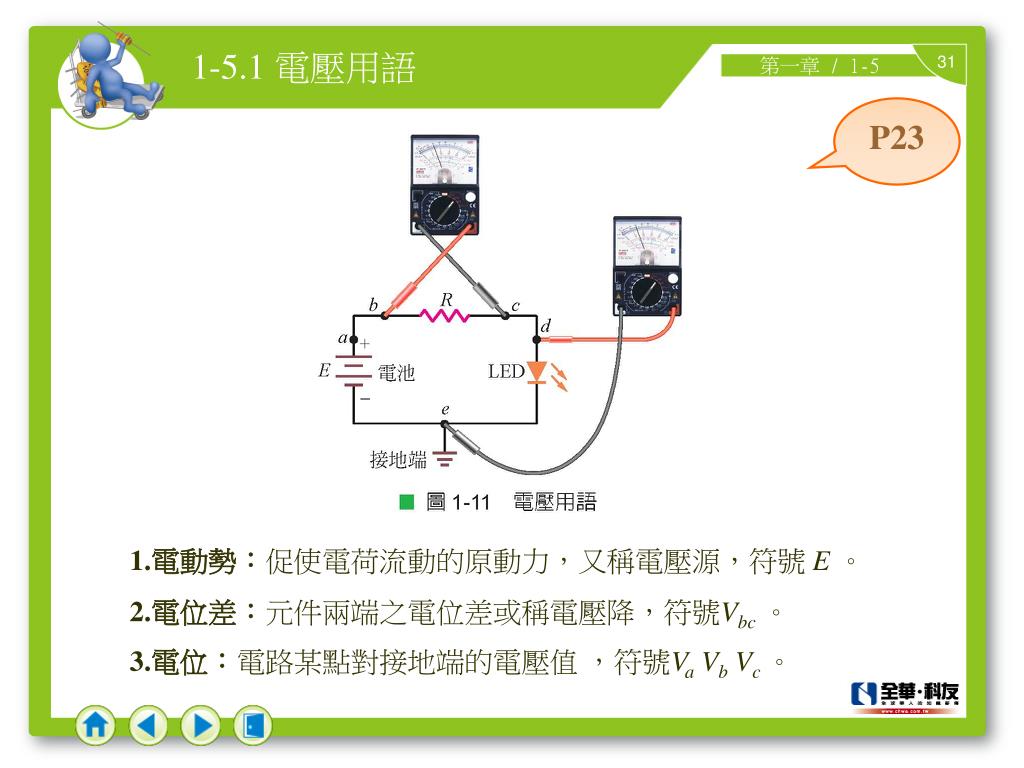

  29. 1-5.1 電壓用語 P23 1.電動勢：促使電荷流動的原動力，又稱電壓源，符號 E。 2.電位差：元件兩端之電位差或稱電壓降，符號Vbc。 3.電位：電路某點對接地端的電壓值 ，符號Va Vb Vc。

  30. 1-5.1 電壓用語 P24

  31. 1-5.1 電壓用語 P25

  32. 1-6 電流 P26 觀念： 2.接上電壓源(電池)時 ：導線內之自由電子，因電力作用，會移向電壓源之正端,此稱為電子流，由負至正。傳統電流方向，由正至負。 1.未接電源，僅在室溫下：正離子在固定位置上振動,自由電子作無定向的運動,任何方向的淨電荷為零。

  33. 1-6 電流 P26 電流之定義： 單位時間(t)內，通過導體(或導線)任一截面之電量(Q)。 I(安培)= 公式： 名稱 電流 電量 時間 Q t I 符號 單位 安培 A 庫侖 C 秒 s 應用： 1.求電量：Ｑ＝Ｉ×ｔ2.求時間：ｔ＝Ｑ／Ｉ 6.25×1018個自由電子的電量被定義為1庫侖(C)

  34. 1-6 電流 P27

  35. 1-7 電功率 P28 觀念：電機動作時所消耗之能量，稱為電功率(Power) 。 定義：單位時間內所作之功，或消耗電能的比率。 公式：電功率(P) = 名稱 電功率 電能量 時間 符號 P W t 單位 秒 s 瓦特 W 焦耳 J

  36. 1-7 電功率 P29 應用： 1. 電功率與馬力的關係式為： 1馬力(hp)=746瓦特(W)≒0.75仟瓦特(kW)=3/4仟瓦特 2. 電功率與歐姆定律的關係為： P=V× I = I×R×I=I2R = V × 因： P = 3.電功率的釋放或吸收，決定於電流的方向及電壓的極性。

  37. 1-7 電功率 P29

  38. 1-7 電功率 P30
