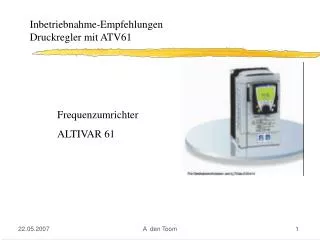

Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

Frequenzumrichter

ALTIVAR 61

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

1. Werkseinstellung

2. Motordaten mit Motorvermessung

3. Aktivierung PID-Regler

4. Optimierung PID-Regler

(Rampen im Regelkreis)

Eventual Positionen

x. Konfiguration von Ein/Ausgänge

x. Fehlermanagement

x. Handhabung mit graphischem Display

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

1. Werkseinstellung

Im Menu 1.12 Werkseinstellung

- Parameter Gruppe ==> alle

- Goto Werkseinstellung ==> ja

(Rückkehr zur Werksinstellung mit Ent bestätigen)

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

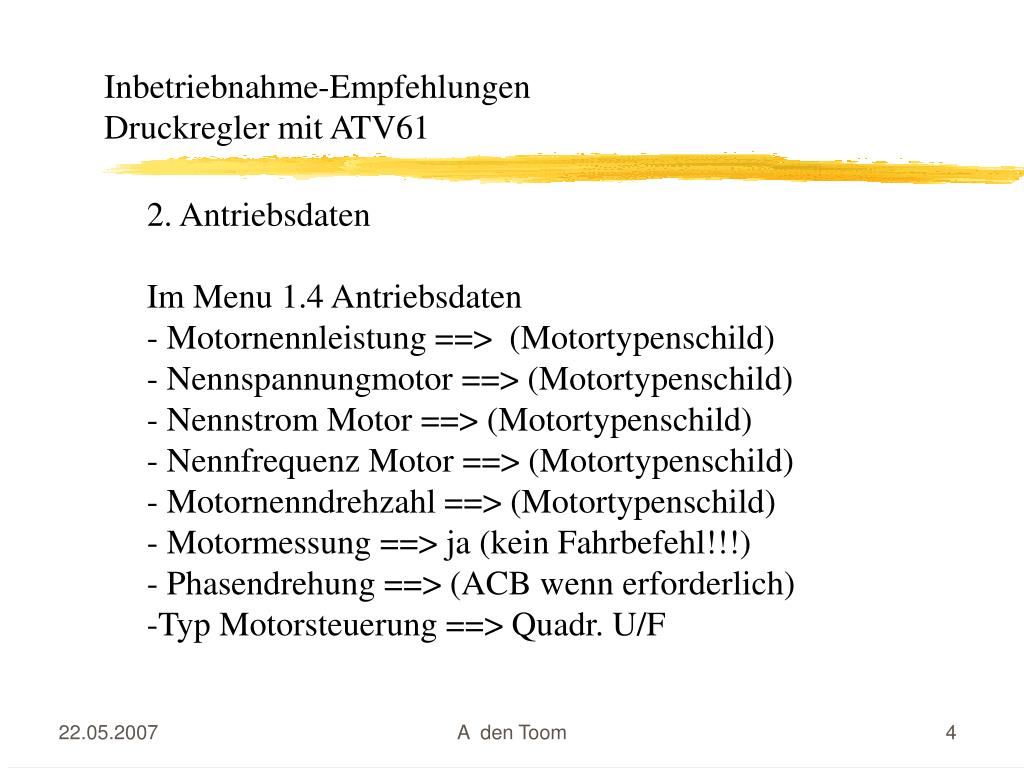

2. Antriebsdaten

Im Menu 1.4 Antriebsdaten

- Motornennleistung ==> (Motortypenschild)

- Nennspannungmotor ==> (Motortypenschild)

- Nennstrom Motor ==> (Motortypenschild)

- Nennfrequenz Motor ==> (Motortypenschild)

- Motornenndrehzahl ==> (Motortypenschild)

- Motormessung ==> ja (kein Fahrbefehl!!!)

- Phasendrehung ==> (ACB wenn erforderlich)

-Typ Motorsteuerung ==> Quadr. U/F

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

3. Aktivierung PID-Regler

Im Menu 1.7 Applikationsfunktionen / PID-Regler

- Zuordnung Istwert PID ==> AI2 (gemäss Verdrahtung)

- Istwert PID-min ==> 0 mBar (min. Sensorwert)

- Istwert PID-max ==> 1000 mBar (max. Sensorwert)

- min Sollwert PID ==> 0 mBar (min. Sollwert)

- max Sollwert PID ==> 1000 mBar (max. Sollwert)

- Sollwert interner PID ==> ja (gemäss Verdrahtung)

- interner Sollwert PID ==> 380 mBar (Solldruck!)

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

4. Optimierung PID-Regler

- Drehzahl vom Ventilator ändert

sich abhängig vom Differenz

zwischen Sollwert (380mBar)

und Istwert (AI2) und PID

Parameter (RPG, RIG RDG)

- ungedämpfte Schwingungen

können häufig durch eine

Filterung vom Istwert (Menu I/O)

vermieden werden.

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

0 - 1000mBar

InternerSollwert

0 - 1000mBar

Druckistwert

AI2: mA oder V

ACHTUNG:

- Lediglich die Sollwertänderungen sind rampenbehaftet

- Änderungen vom Istwert wirken SOFORT auf die Drehzahl

(AI2 kann jedoch gefiltert werden!!)

- AC2 ist nur während der ersten Beschleunigung aktiv!

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

x. Konfiguration von Ein/Ausgänge

Im Menu 1.5 Ein-Ausgänge

- Typ 2-Drahtsteuerung => Niveau (statt Flanke!!)

- Konfiguration Analogeingang AI2 (Istwert)

Typ AI2 ==> Spannung (ensprechend Geber)

Filter AI2 ==> 3s (siehe Optimierung PID-Regler)

- zwei Melde-Relais

Zuordnung R1 ==> kein Fehler (fällt ab bei Störung)

Zuordnung R2 ==> Start Motor

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

Handhabung mit graphischem Display

- mit der Taste F4 kann umgeschaltet werden zwischen

Klemmensteuerung und Ansteuerung über Display!

(zB kann hier resetted werden!!)

- Im Menu 6.2 Typ Anzeige

Typ Anzeige ==> Liste Variab

Param Auswahl ==> Strom, Drehzahl und PID-Istwert,..

A den Toom


Inbetriebnahme-EmpfehlungenDruckregler mit ATV61

x. Fehlermanagement

Im Menu 1.8 Fehlermanagement

- Management PTC

PTC-Fühler = LI6 ==> immer

(PTC zwischen LI6 und 0V und Dipschalter !!!)

- Einfangen im Lauf ==> ja

A den Toom
