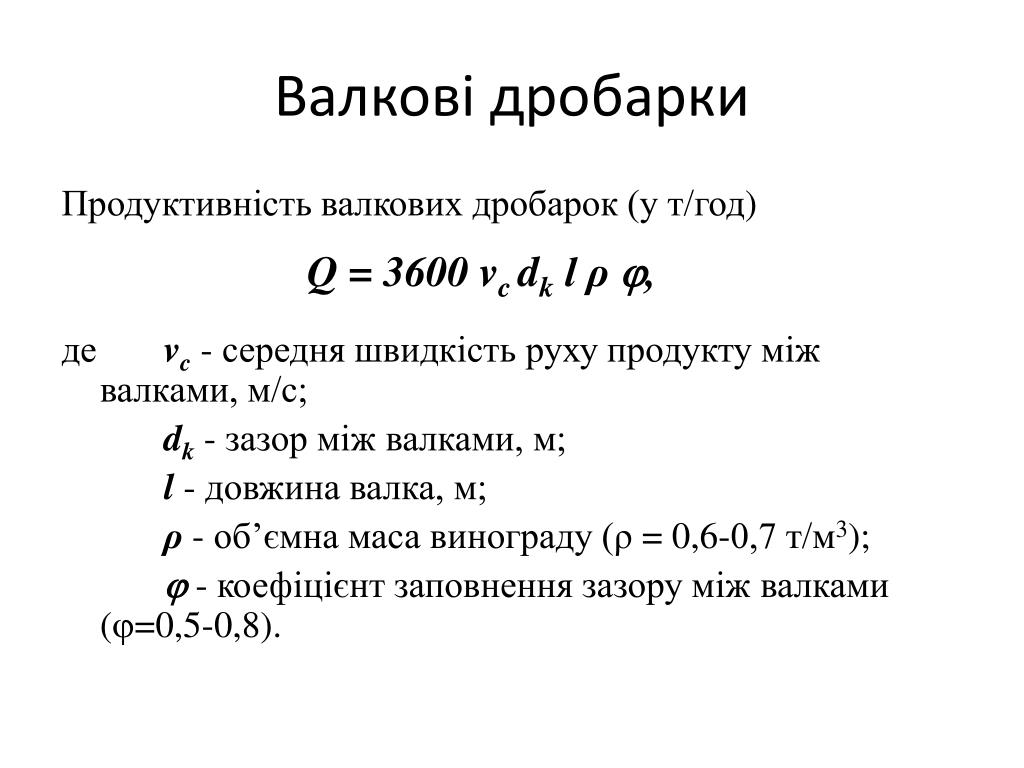

Валкові дробарки

Продуктивність валкових дробарок (у т/год)

Q = 3600 vcdk l ρ ,

де vc- середня швидкість руху продукту між валками, м/с;

dk - зазор між валками, м;

l- довжина валка, м;

ρ- об’ємна маса винограду (ρ = 0,6-0,7 т/м3);

- коефіцієнт заповнення зазору між валками (=0,5-0,8).

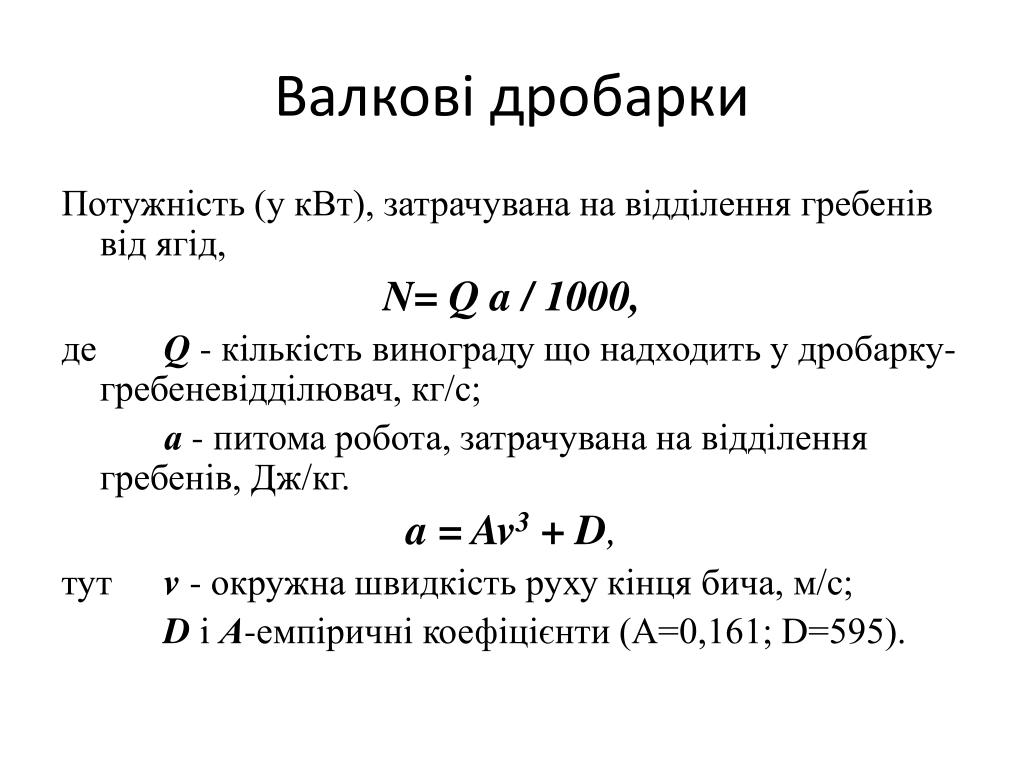

Валкові дробарки

Потужність (у кВт), затрачувана на відділення гребенів від ягід,

N= Q a / 1000,

де Q - кількість винограду що надходить у дробарку-гребеневідділювач, кг/с;

а- питома робота, затрачувана на відділення гребенів, Дж/кг.

a = Av3 + D,

тут v - окружна швидкість руху кінця бича, м/с;

Dі А-емпіричні коефіцієнти (A=0,161; D=595).

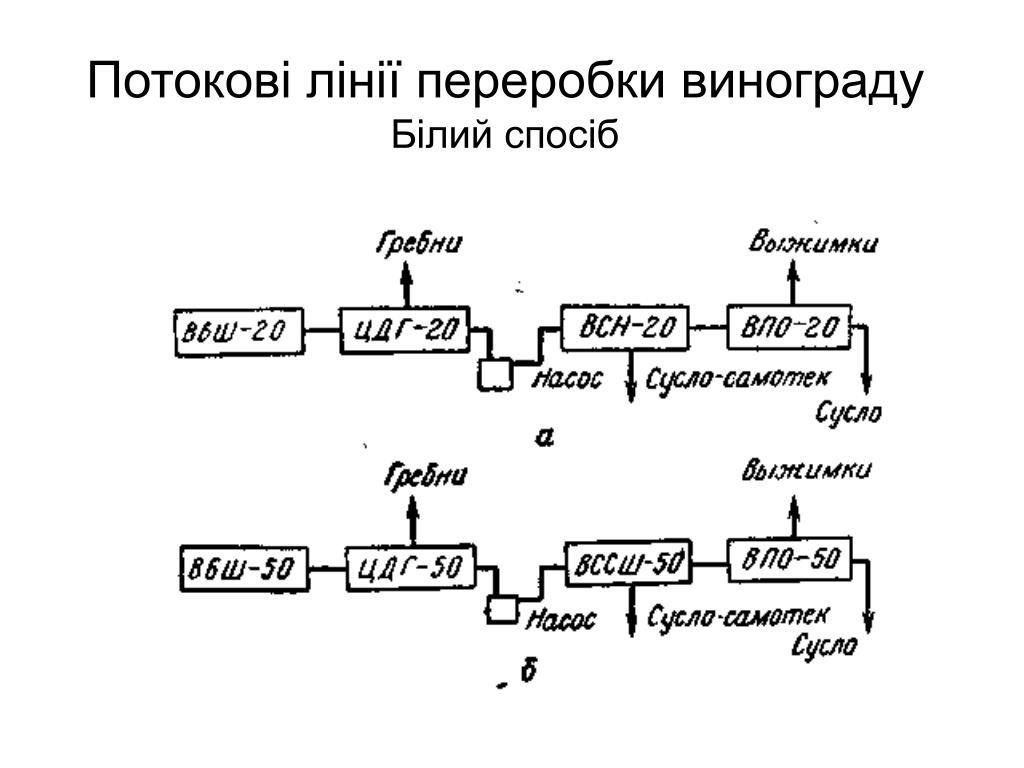

Потокові лінії переробки виноградуБілий спосіб

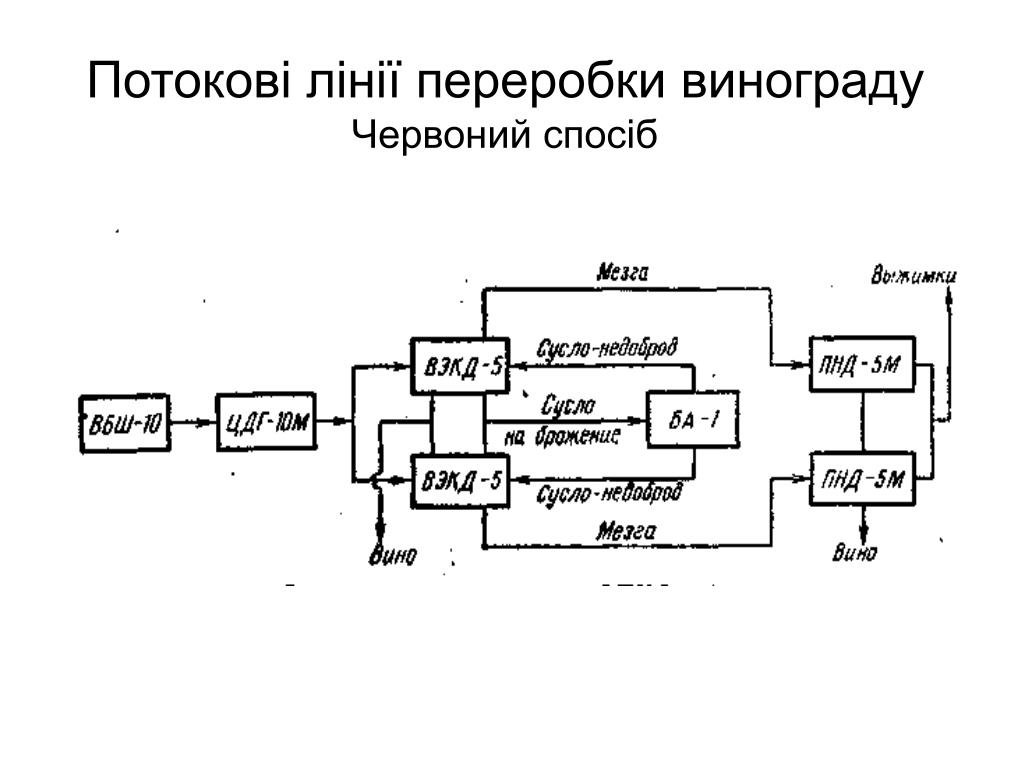

Потокові лінії переробки виноградуЧервоний спосіб


Потокові лінії переробки виноградуЧервоний спосіб
