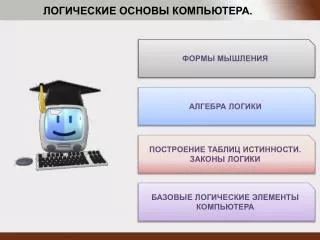

ЛОГИЧЕСКИЕ ОСНОВЫ КОМПЬЮТЕРА.

ФОРМЫ МЫШЛЕНИЯ

АЛГЕБРА ЛОГИКИ

ПОСТРОЕНИЕ ТАБЛИЦ ИСТИННОСТИ. ЗАКОНЫ ЛОГИКИ

БАЗОВЫЕ ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ КОМПЬЮТЕРА


5728030

Логика

Логика – это наука о формах и способах мышления.

Первые учения о формах и способах мышления возникли в Древнем Китае и Индии. Основоположником формальной логики является Аристотель.

Аристотель (384-322 до н.э.). Основоположник формальной логики (понятие, суждение, умозаключение).

Джордж Буль (1815-1864). Создал новую область науки - Математическую логику (Булеву алгебру или Алгебру высказываний).

Клод Шеннон (1916-2001). Его исследования позволили применить алгебру логики в вычислительной технике


5728030

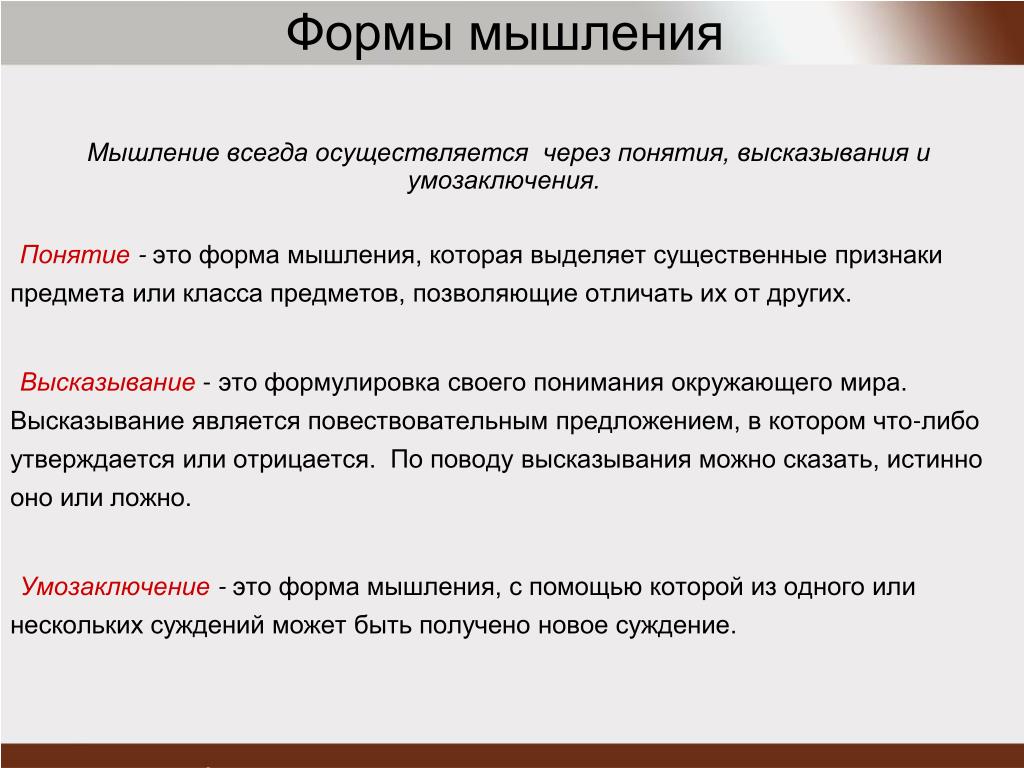

Формы мышления

Мышление всегда осуществляется через понятия, высказывания и умозаключения.

Понятие -это форма мышления, которая выделяет существенные признаки предмета или класса предметов, позволяющие отличать их от других.

Высказывание - это формулировка своего понимания окружающего мира. Высказывание является повествовательным предложением, в котором что-либо утверждается или отрицается. По поводу высказывания можно сказать, истинно оно или ложно.

Умозаключение - это форма мышления, с помощью которой из одного или нескольких суждений может быть получено новое суждение.


5728030

Понятие

Существенными называются такие признаки, каждый из которых, взятый отдельно, необходим, а все вместе достаточны, чтобы с их помощью отличить данный предмет от всех остальных и сделать обобщение, объединив однородные предметы в множество.

Примеры понятий:

  • Единичные понятия: самая высокая гора в Европе, этот стол, Москва и т.д.

  • Общие понятия: красота, металл, доброта, глупость, лес, коллектив и т.д.

  • Абстрактные понятия: вес, жесткость, цвет, вселенная, человечество и т.д.

  • Конкретные понятия: круг, дом, пламя, битва и т.д.

Рядом с названием предмета перечислены его признаки. Какие из них являются существенными для данного предмета?

А) Ученик - высокий; умный; одет в форму; на спине - ранец; посещает школу; любит книги; много знает; овладевает знаниями; учится; веселый.

Б) Ромашка - полевой цветок; имеет белые лепестки и желтую середину; лекарственное растение; неприхотливый цветок; цветок, растущий у дороги.


5728030

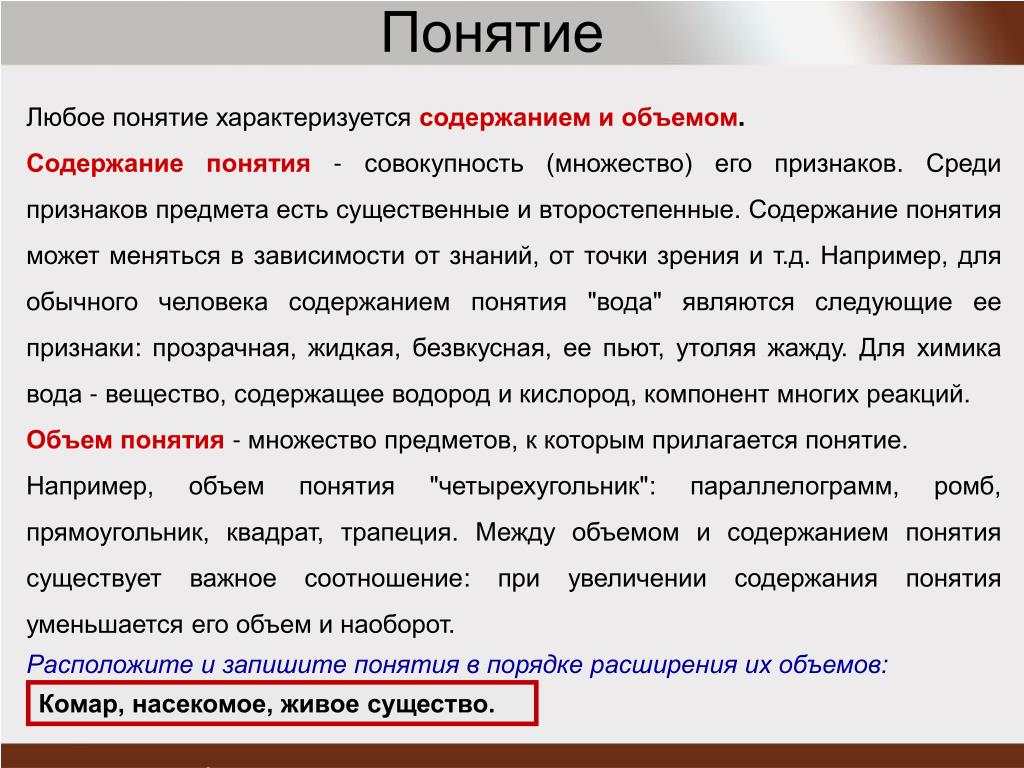

Понятие

Любое понятие характеризуется содержанием и объемом.

Содержание понятия - совокупность (множество) его признаков. Среди признаков предмета есть существенные и второстепенные. Содержание понятия может меняться в зависимости от знаний, от точки зрения и т.д. Например, для обычного человека содержанием понятия "вода" являются следующие ее признаки: прозрачная, жидкая, безвкусная, ее пьют, утоляя жажду. Для химика вода - вещество, содержащее водород и кислород, компонент многих реакций.

Объем понятия - множество предметов, к которым прилагается понятие.

Например, объем понятия "четырехугольник": параллелограмм, ромб, прямоугольник, квадрат, трапеция. Между объемом и содержанием понятия существует важное соотношение: при увеличении содержания понятия уменьшается его объем и наоборот.

Расположите и запишите понятия в порядке расширения их объемов: насекомое, живое существо, комар.

Комар, насекомое, живое существо.


5728030

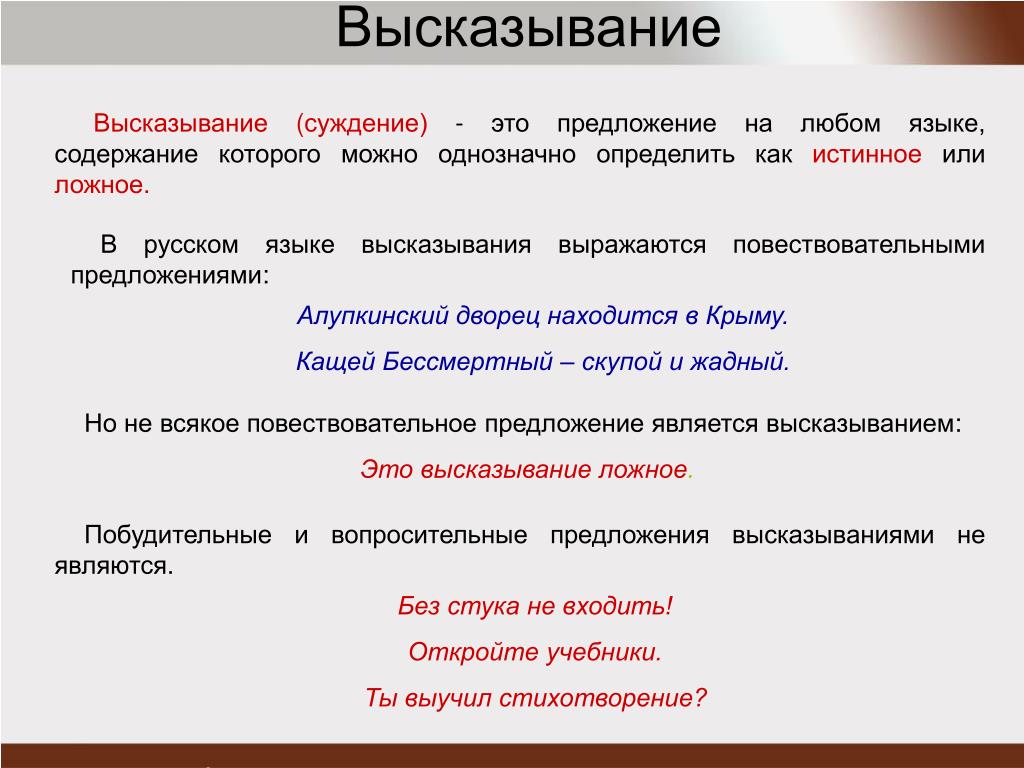

Высказывание

Высказывание (суждение) - это предложение на любом языке, содержание которого можно однозначно определить как истинное или ложное.

В русском языке высказывания выражаются повествовательными предложениями:

Алупкинскийдворец находится в Крыму.

Кащей Бессмертный – скупой и жадный.

Но не всякое повествовательное предложение является высказыванием:

Это высказывание ложное.

Побудительные и вопросительные предложения высказываниями не являются.

Без стука не входить!

Откройте учебники.

Ты выучил стихотворение?


5728030

Высказывание или нет?

  • Зимой идет дождь.

  • Снегири живут в Крыму.

  • Кто к нам пришел?

  • У треугольника 5 сторон.

  • Как пройти в библиотеку?

  • Переведите число в десятичную систему.

  • Запишите домашнее задание


5728030

Высказывание

в математической логике – утверждение, истинность которого (в общем случае) зависит от значений входящих в него переменных.

Частные(3>5)

Общие(y>5)

Истинные(1=1)

Ложные(-5<-10)

Тождественно истинные(x2+1)>0

Тождественноложные( (x2+y2)<0 )

Зависящие от условий(x+y<0)

Высказывания


5728030

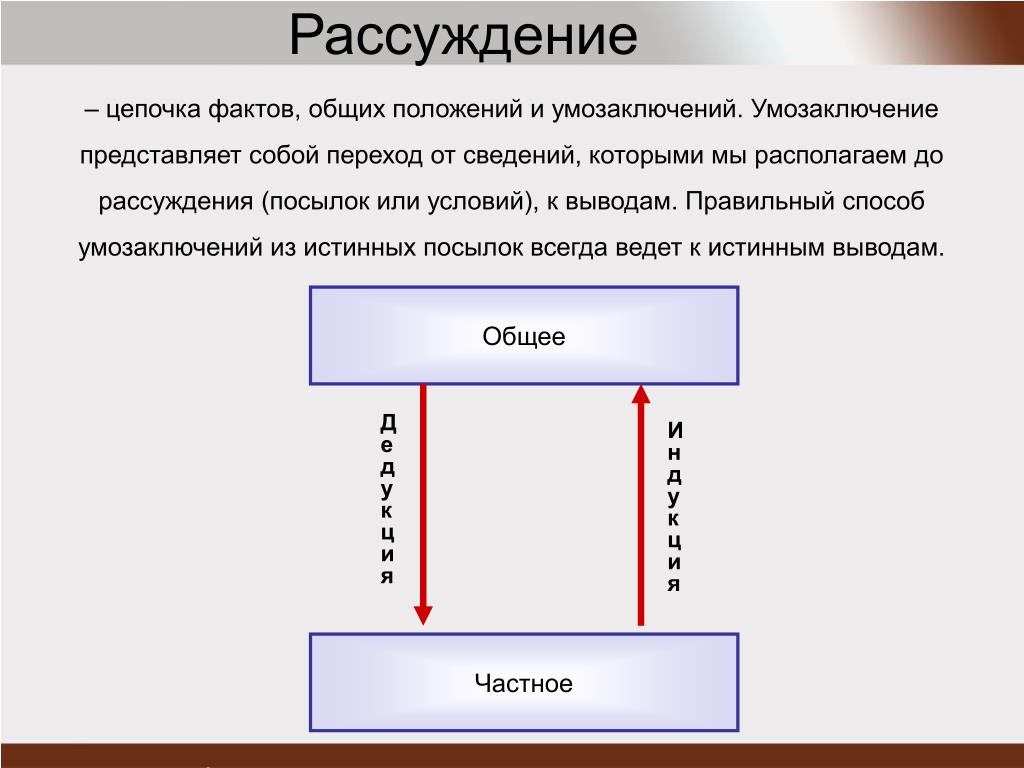

Рассуждение

Дедукция

Индукция

– цепочка фактов, общих положений и умозаключений. Умозаключение представляет собой переход от сведений, которыми мы располагаем до рассуждения (посылок или условий), к выводам. Правильный способ умозаключений из истинных посылок всегда ведет к истинным выводам.

Общее

Частное


5728030

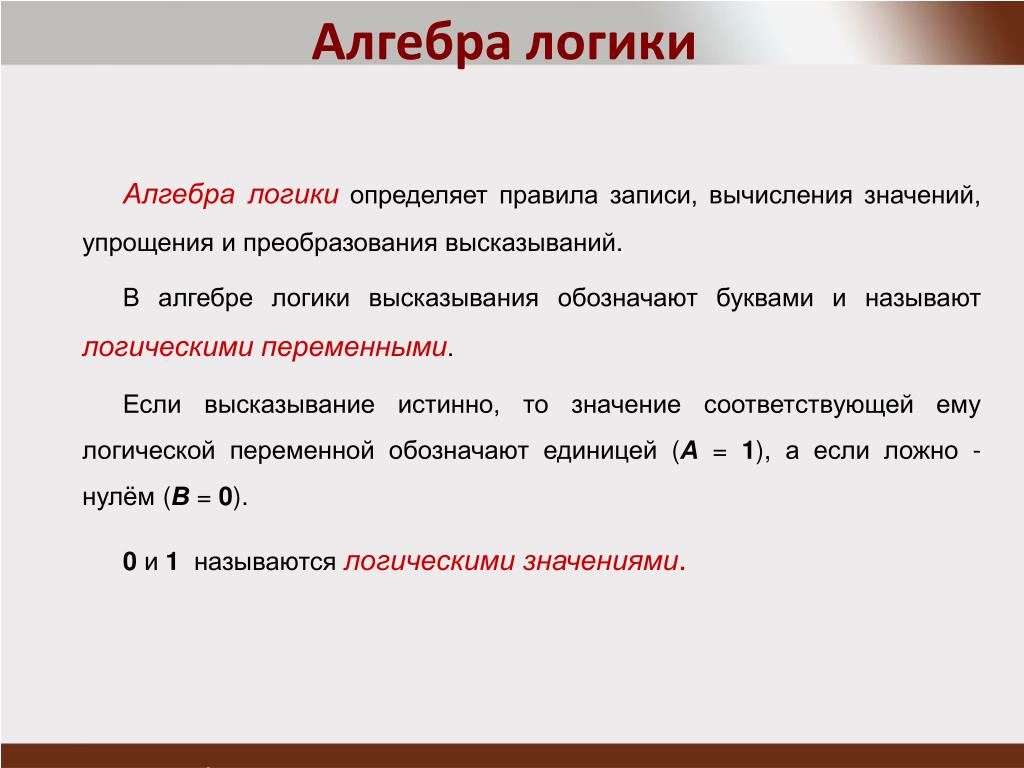

Алгебра логики

Алгебра логики определяет правила записи, вычисления значений, упрощения и преобразования высказываний.

В алгебре логики высказывания обозначают буквами и называют логическими переменными.

Если высказывание истинно, то значение соответствующей ему логической переменной обозначают единицей (А = 1), а если ложно - нулём (В = 0).

0 и 1 называются логическими значениями.


5728030

Простые и сложные высказывания

Высказывания бывают простые и сложные.

Высказывание называется простым, если никакая его часть сама не является высказыванием.

Сложные (составные) высказывания строятся из простых с помощью логических операций.

Логические операции имеют следующий приоритет:

инверсия, конъюнкция, дизъюнкция, импликация, эквивалентность


5728030

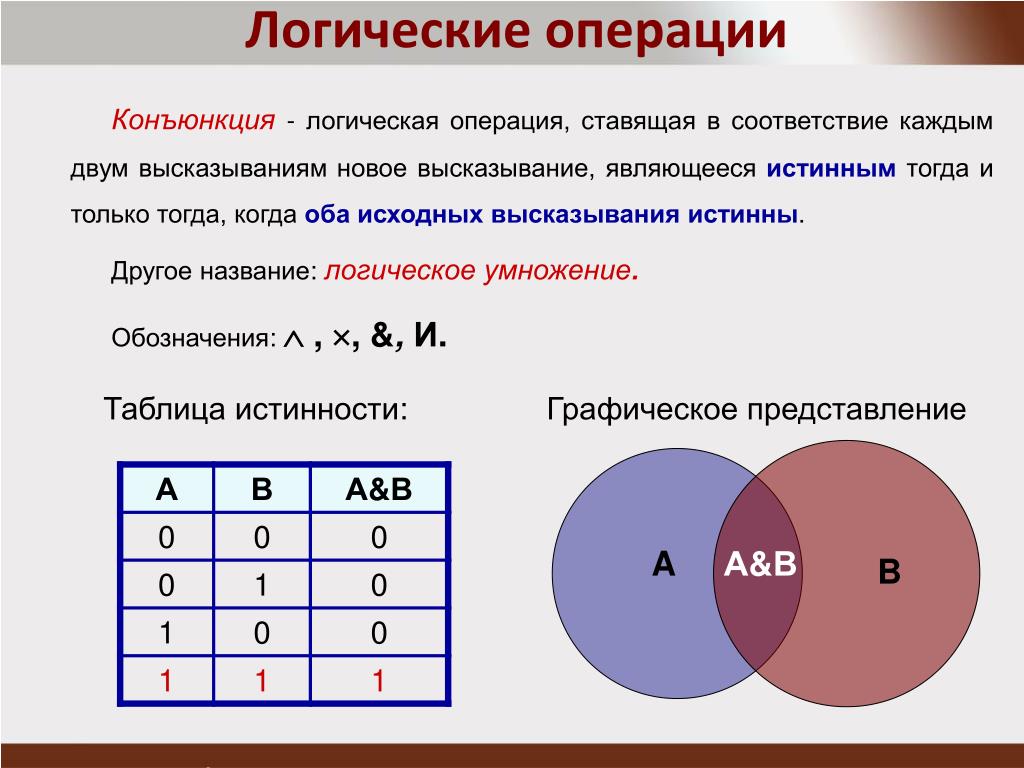

Логические операции

A

B

Конъюнкция- логическая операция, ставящая в соответствие каждым двум высказываниям новое высказывание, являющееся истинным тогда и только тогда, когда оба исходных высказывания истинны.

Другое название: логическое умножение.

Обозначения: , , &, И.

Таблица истинности:

Графическое представление

А&В


5728030

Логические операции

A

B

Дизъюнкция - логическая операция, которая каждым двум высказываниям ставит в соответствие новое высказывание, являющееся ложным тогда и только тогда, когда оба исходных высказывания ложны.

Другое название: логическое сложение.

Обозначения: V, |, ИЛИ, +.

Таблица истинности:

Графическое представление

А V В


5728030

Логические операции

Ā

A

Инверсия - логическая операция, которая каждому высказыванию ставит в соответствие новое высказывание, значение которого противоположно исходному.

Другое название: логическое отрицание.

Обозначения: НЕ, ¬ , ¯ .

Таблица истинности:

Графическое представление


5728030

Логические операции

A  B

А

B

Импликация– это логическая операция, ставящая в соответствие каждым двум простым высказываниям составное высказывание, являющееся ложным тогда и только тогда, когда условие (первое высказывание) истинно, а следствие (второе высказывание) ложно.

В естественном языке – «Если A, то B»;

Обозначение – →

Таблица истинности:

Графическое представление


5728030

Логические операции

A↔B

A

B

B

A

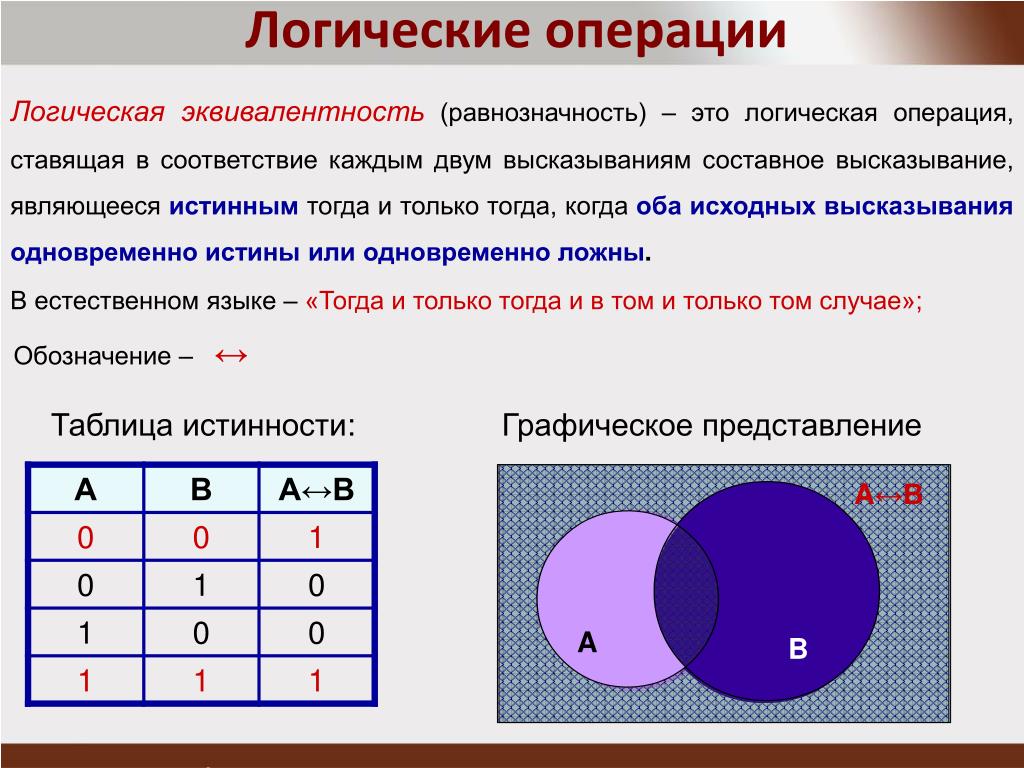

Логическая эквивалентность (равнозначность) – это логическая операция, ставящая в соответствие каждым двум высказываниям составное высказывание, являющеесяистинным тогда и только тогда, когда оба исходных высказыванияодновременно истины или одновременно ложны.

В естественном языке – «Тогда и только тогда и в том и только том случае»;

Обозначение – ↔

Таблица истинности:

Графическое представление


5728030

Решаем задачу. №1

В 10-х классах учатся 50 человек. Факультатив по математике посещают 36 человек, по физике - 20 человек, на тот и другой факультатив записаны 10 учеников.

Какое количество учащихся не посещают факультативы?

50 –все ученики

36

1). 36 -

10 =

26

2). 26 +

20 =

46

26

3). 50 – 46 = 4

46

4 ученика не посещают факультативов.

10

20


5728030

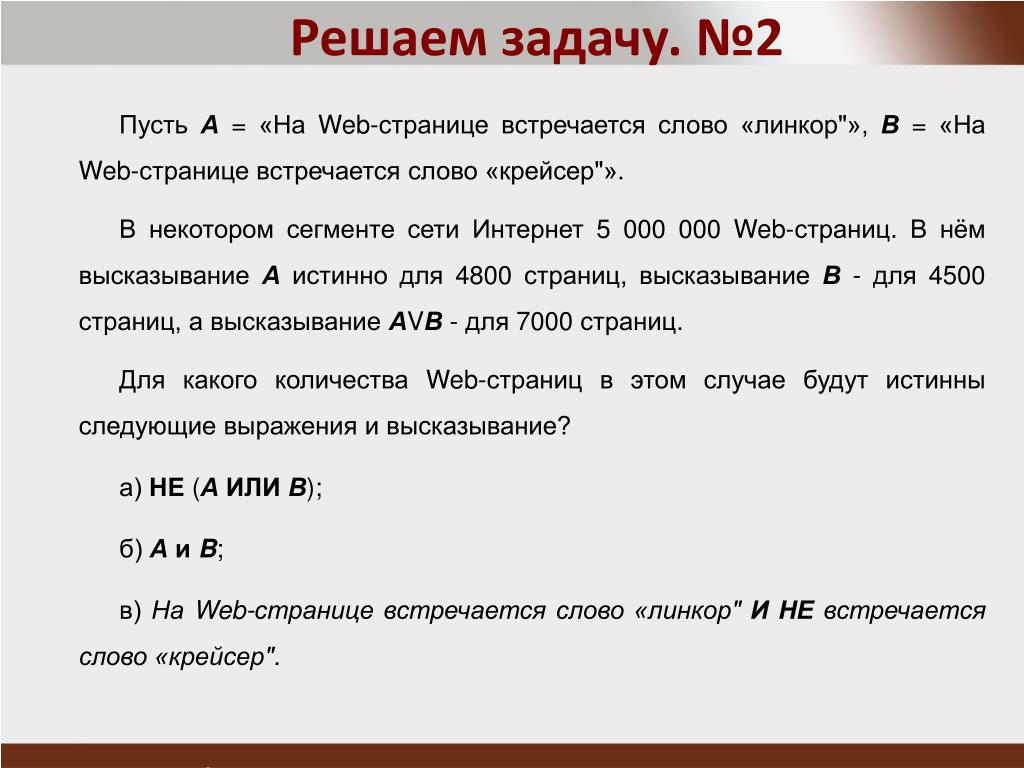

Решаем задачу. №2

Пусть А = «На Web-странице встречается слово «линкор"», В = «На Web-странице встречается слово «крейсер"».

В некотором сегменте сети Интернет 5 000 000 Web-страниц. В нём высказывание А истинно для 4800 страниц, высказывание В - для 4500 страниц, а высказывание АVВ - для 7000 страниц.

Для какого количества Web-страниц в этом случае будут истинны следующие выражения и высказывание?

а) НЕ (АИЛИ В);

б) АиB;

в) На Web-странице встречается слово «линкор" ИНЕ встречается слово «крейсер".


5728030

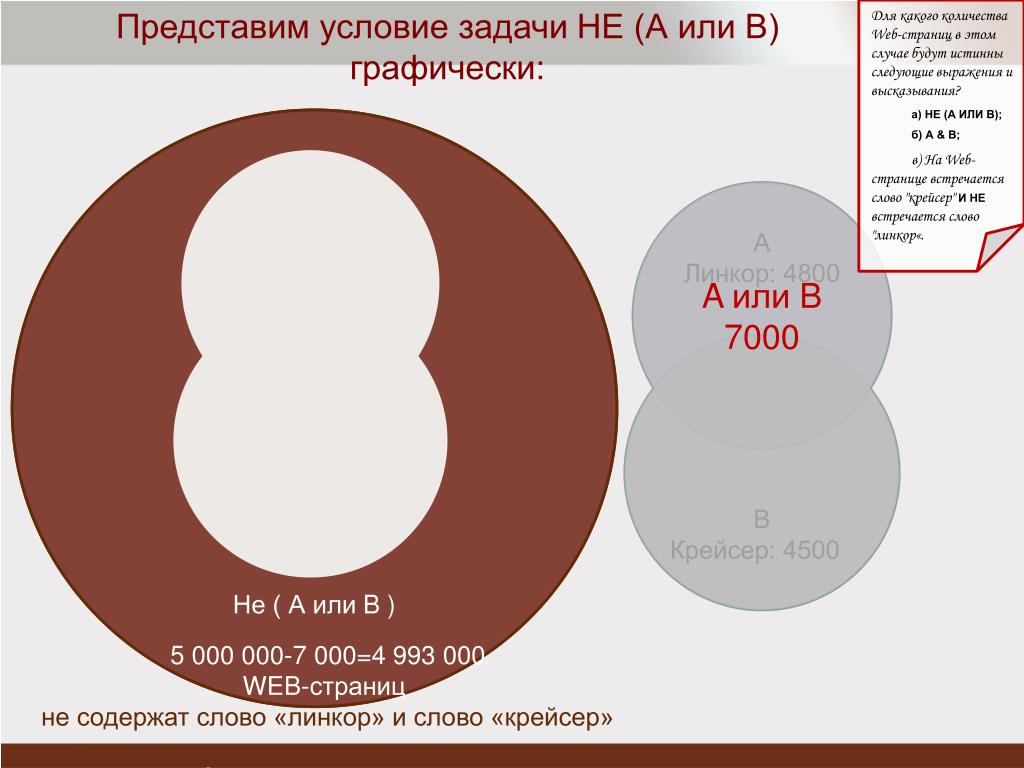

Представим условие задачиНЕ (А или В) графически:

Для какого количества Web-страниц в этом случае будут истинны следующие выражения и высказывания?

а) НЕ (А ИЛИ В);

б) А & B;

в) На Web-странице встречается слово "крейсер" И НЕ встречается слово "линкор«.

A или B

7000

Всего WEB-страниц: 5 000 000

Не ( А или B )

А

Линкор: 4800

В

Крейсер: 4500

5000000-7000=4993000WEB-страниц

не содержат слово «линкор» и слово «крейсер»


5728030

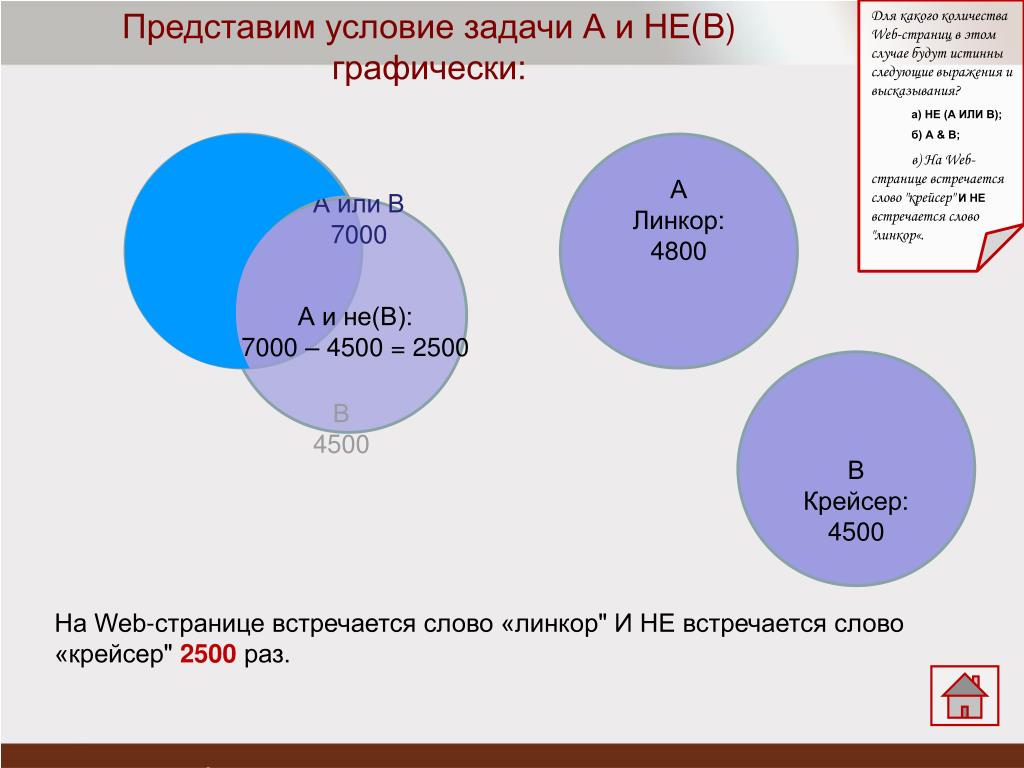

Представим условие задачи А иНЕ(B) графически:

Для какого количества Web-страниц в этом случае будут истинны следующие выражения и высказывания?

а) НЕ (А ИЛИ В);

б) А & B;

в) На Web-странице встречается слово "крейсер" И НЕ встречается слово "линкор«.

А

Линкор: 4800

А или В

7000

А и не(В):

7000 – 4500 = 2500

В

Крейсер: 4500

В

4500

На Web-странице встречается слово «линкор" И НЕ встречается слово «крейсер" 2500 раз.


5728030

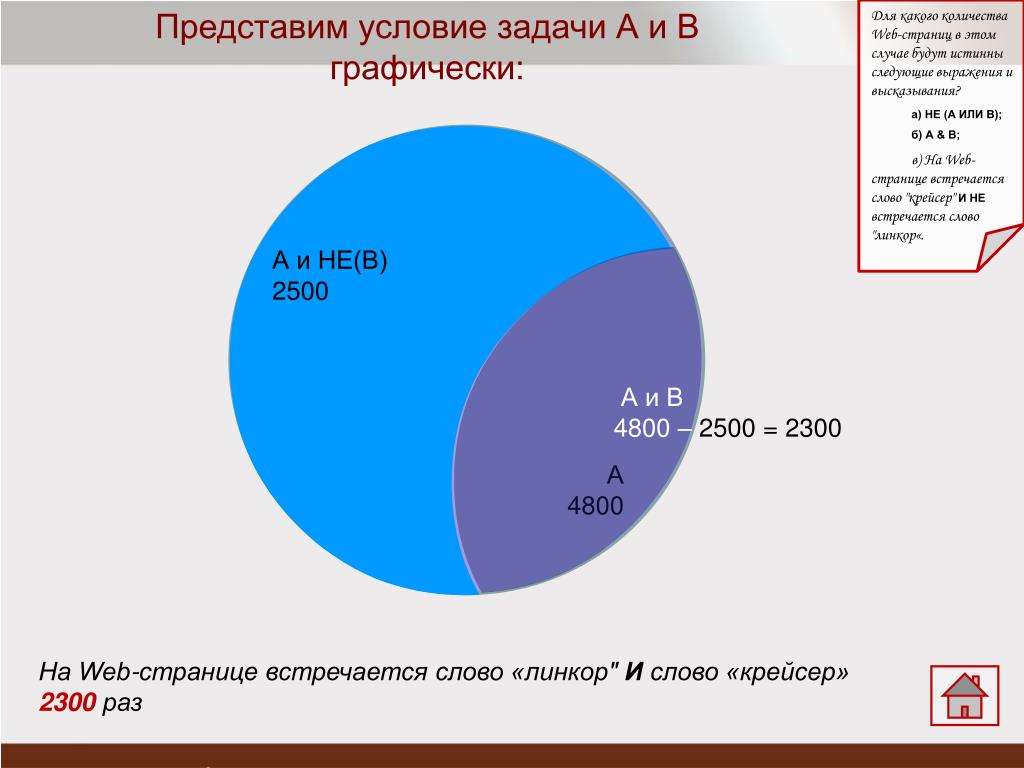

Представим условие задачи А и В графически:

Для какого количества Web-страниц в этом случае будут истинны следующие выражения и высказывания?

а) НЕ (А ИЛИ В);

б) А & B;

в) На Web-странице встречается слово "крейсер" И НЕ встречается слово "линкор«.

А

4800

А и НЕ(В)

2500

А и В

4800 – 2500 = 2300

На Web-странице встречается слово «линкор" И слово «крейсер» 2300 раз


5728030

Построение таблиц истинности для логических выражений

подсчитать n - число переменных в выражении

подсчитать общее число логических операций в выражении

установить последовательность выполнения логических операций

определить число столбцов в таблице

заполнить шапку таблицы, включив в неё переменные и операции

определить число строк в таблице без шапки: m =2n

выписать наборы входных переменных

провести заполнение таблицы по столбцам, выполняя логические

операции в соответствии с установленной последовательностью


5728030

Пример построения таблицы истинности

АVA & B

n = 2, m = 22 = 4.

Приоритет операций: &, V


5728030

Свойства логических операций

A & B = Ā VB

Ā = A

A V B = Ā & B

Законы алгебры-логики

A & Ā = 0

A & B = B & A

Переместительный

Закон исключения

третьего

A V Ā = 1

A V B = B V A

(A & B) & C = A & ( B & C)

A & A = A

Сочетательный

Закон повторения

A V A = A

(A V B) V C =A V ( B V C)

A&(BVC)= (A&B) V (A&C)

A & 0=0; A &1 = A

Распределительный

Законы операций

с 0 и 1

A V 0 = A; A V 1 = 1

AV(B&C) = (AVB)&(AVC)

Закон двойного

отрицания

Законы общей

инверсии


5728030

Доказательство закона

Распределительный закон для логического сложения: AV(B & C)=(A v B)&(A v C).

0

0

0

0

0

0

0

1

0

0

1

0

0

0

0

1

1

1

1

1

0

1

1

1

1

1

0

1

1

1

0

1

1

1

1

1

1

1

1

1

Умножаем (АvB) на (AvC )и выводим результат.

Складываем А и Ви выводим результат.

Складываем А и Cи выводим результат.

Складываем А и (В&С) и выводим результат.

Умножаем В на С и выводим результат.

Равенство выделенных столбцов доказывает распределительный закон.


5728030

Решение логических задач

Задача. Коля, Вася и Серёжа гостили летом у бабушки. Однажды один из мальчиков нечаянно разбил любимую бабушкину вазу.

На вопрос, кто разбил вазу, они дали такие ответы:

Серёжа: 1) Я не разбивал. 2) Вася не разбивал.

Вася: 3) Серёжа не разбивал. 4) Вазу разбил Коля.

Коля:5) Я не разбивал. 6) Вазу разбил Серёжа.

Бабушка знала, что один из её внуков (правдивый), оба раза сказал правду; второй (шутник) оба раза сказал неправду; третий (хитрец) один раз сказал правду, а другой раз - неправду. Назовите имена правдивого, шутника и хитреца.

Кто из внуков разбил вазу?


5728030

Решение.Пусть К =«Коля разбил вазу», В =«Вася разбил вазу», С =«Серёжа разбил вазу».

Представим в таблице истинности высказывания каждого мальчика. Так как ваза разбита одним внуком, составим не всю таблицу, а только её фрагмент, содержащий наборы входных переменных: 001, 010, 100.

С

В

К

С

Исходя из того, что знает о внуках бабушка, следует искать в таблице строки, содержащие в каком-либо порядке три комбинации значений: 00, 11, 01 (или 10). Это первая строка.

Вазу разбил Серёжа, он - хитрец. Шутником оказался Вася. Имя правдивого внука - Коля.


5728030

Y

Х

( 5 )

( 6 )

( 12, 16 )

=0

( 15, 16 )

( 10 )

=1

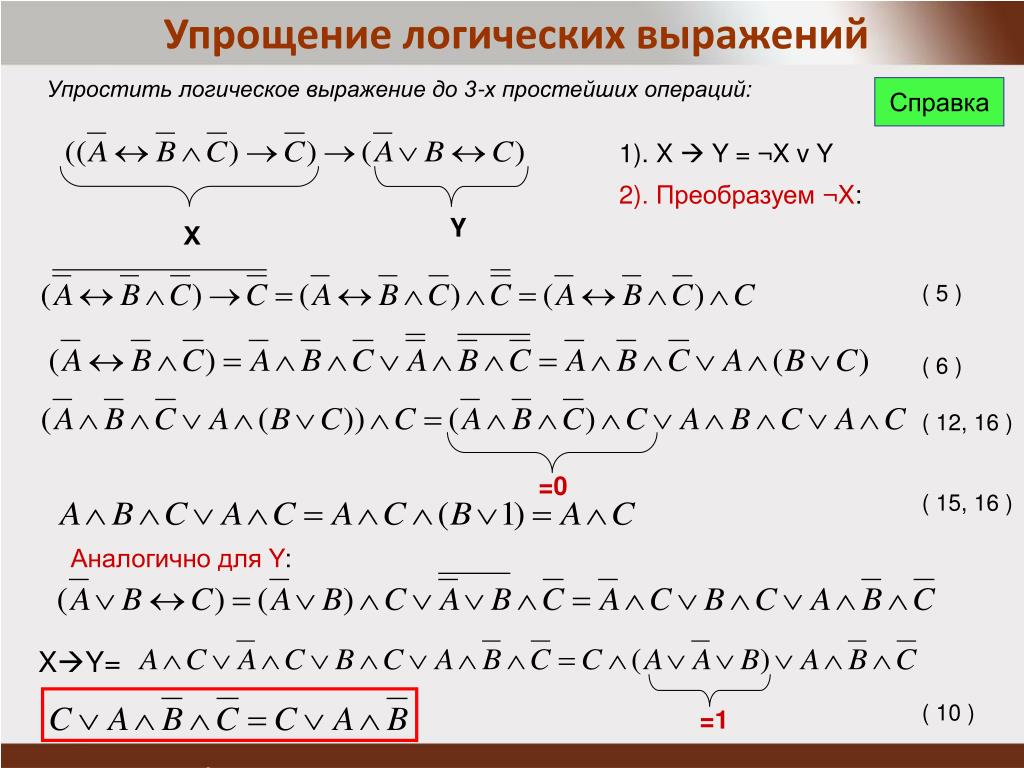

Упрощение логических выражений

Упростить логическое выражение до 3-х простейших операций:

Справка

1). X  Y = ¬X v Y

2). Преобразуем ¬X:

Аналогично для Y:

XY=


5728030

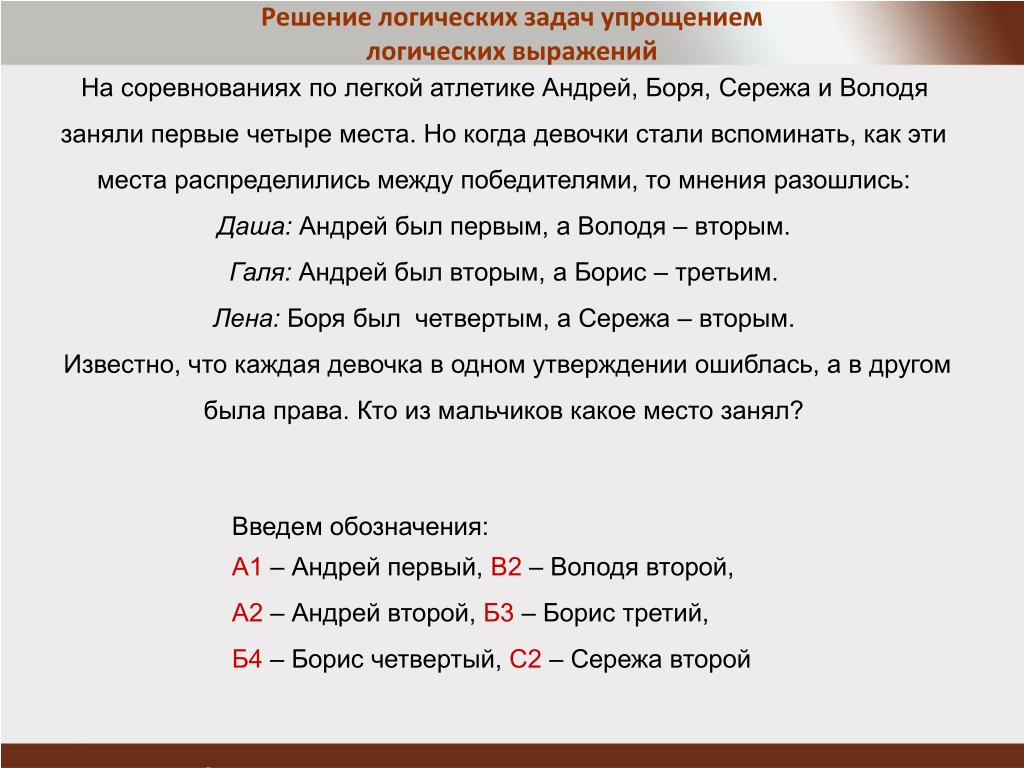

Решение логических задач упрощением логических выражений

На соревнованиях по легкой атлетике Андрей, Боря, Сережа и Володя заняли первые четыре места. Но когда девочки стали вспоминать, как эти места распределились между победителями, то мнения разошлись:

Даша: Андрей был первым, а Володя – вторым.

Галя: Андрей был вторым, а Борис – третьим.

Лена: Боря был четвертым, а Сережа – вторым.

Известно, что каждая девочка в одном утверждении ошиблась, а в другом была права. Кто из мальчиков какое место занял?

Введем обозначения:

А1 – Андрей первый, В2 – Володя второй,А2 – Андрей второй, Б3 – Борис третий,Б4 – Борис четвертый, С2 – Сережа второй


5728030

преобразуем

Тогда логическое произведение всех трех выражений = 1;

После преобразований:

Решение логических задач упрощением логических выражений

Условие того, что в каждом утверждении одно высказывание истинно, а другое ложно:

Запишем это условие для высказываний каждой девочки:

Так как один и тот же человек не может занять разные места, и разные спортсмены не могут находиться на одном месте, получим из первых 2-х скобок:

Полученный результат умножим логически на 3-ю скобку:

Ответ: Андрей – первый, Сергей – второй, Борис – третий, Володя - четвертый

А1=1; Б3=1; С2=1; =>В4=1


5728030

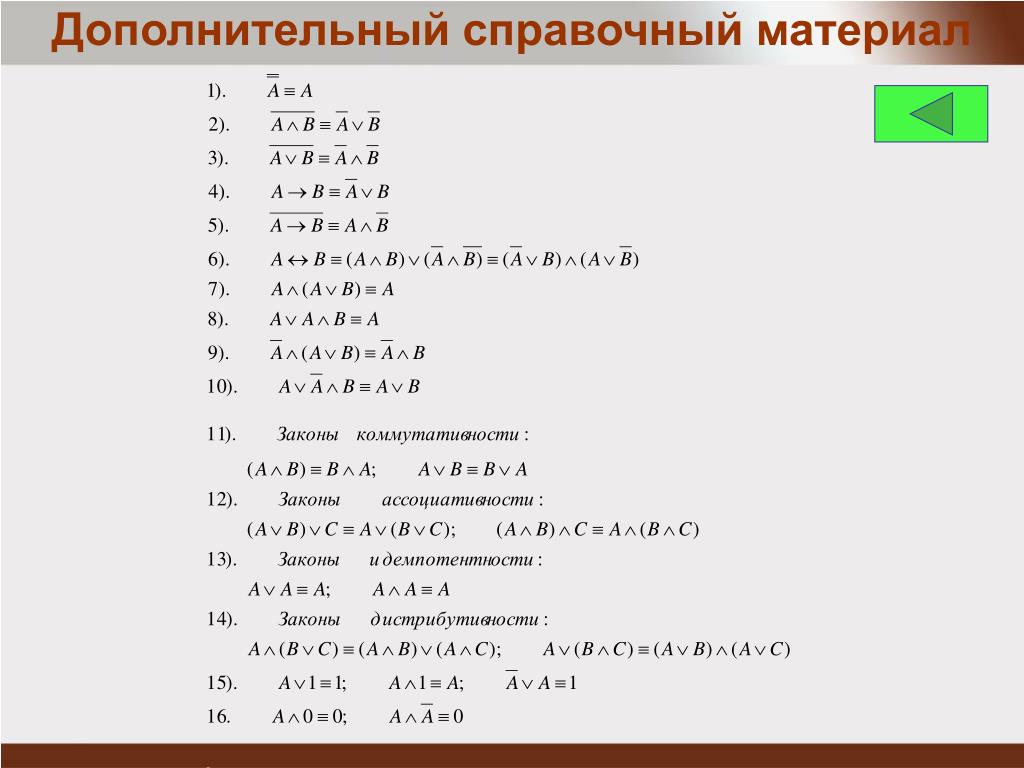

Дополнительный справочный материал


5728030

Базовые логические элементы компьютера


5728030

ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

Дискретный преобразователь, который после обработки входных двоичных сигналов выдает на выходе сигнал, являющийся значением одной из логических операций, называется логическим элементом.

  • Базовые логические элементы реализуют три базовые логические операции:

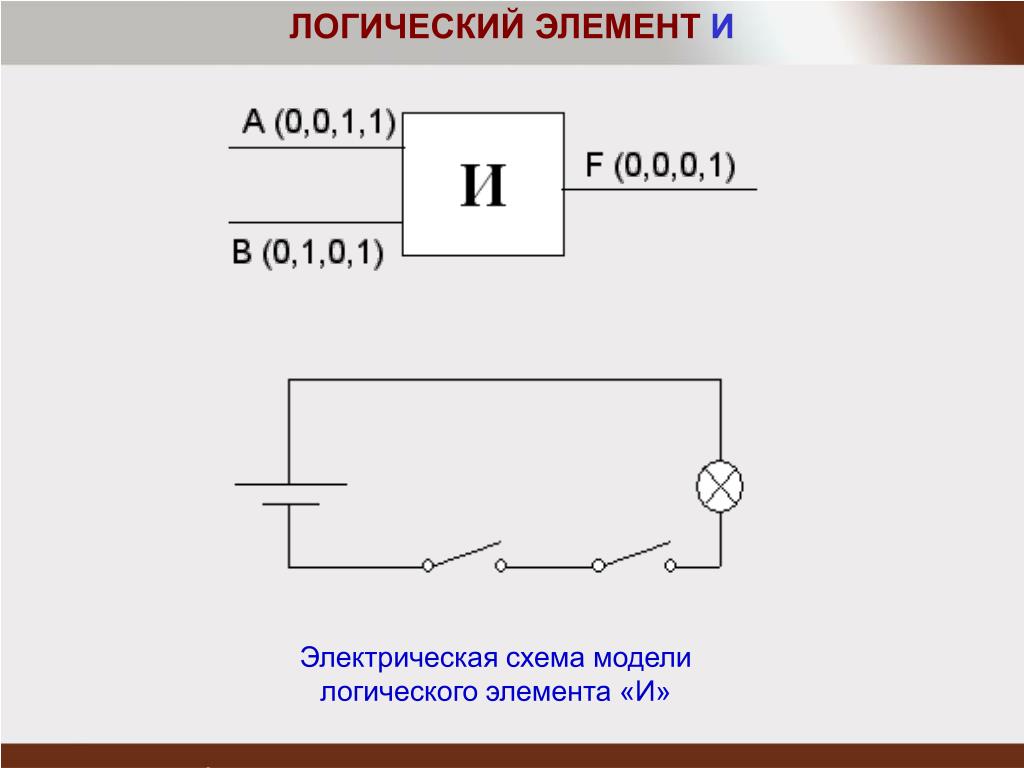

  • логический элемент «И» (конъюнктор) – логическое умножение;

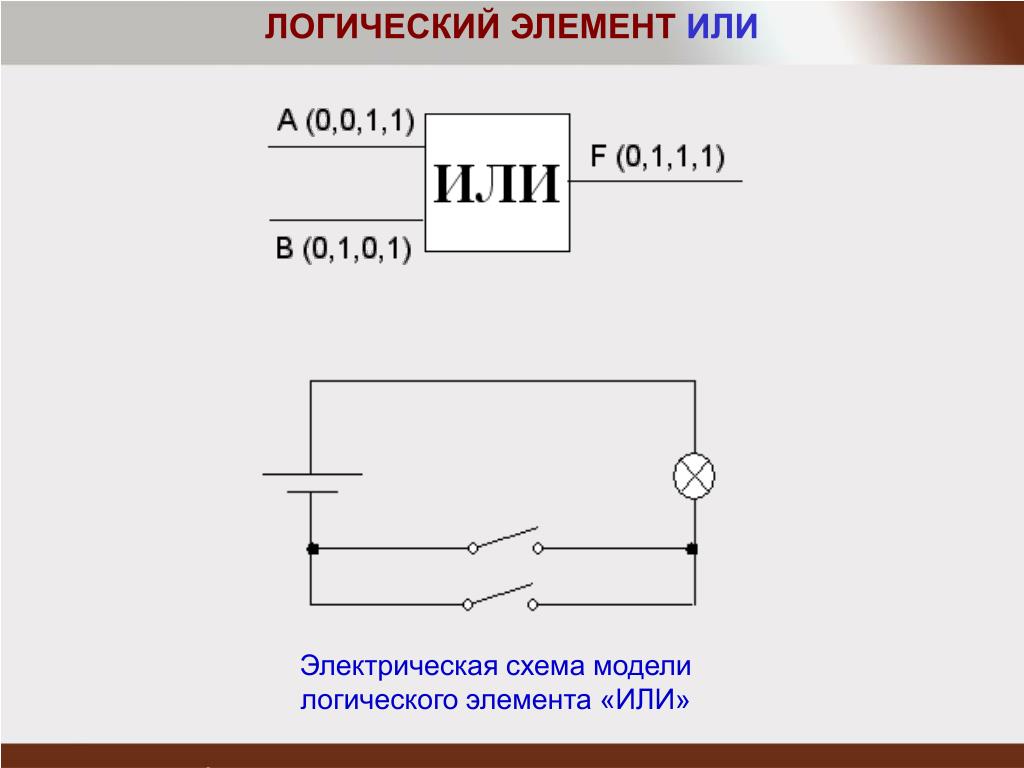

  • логический элемент «ИЛИ» (дизъюнктор) – логическое сложение;

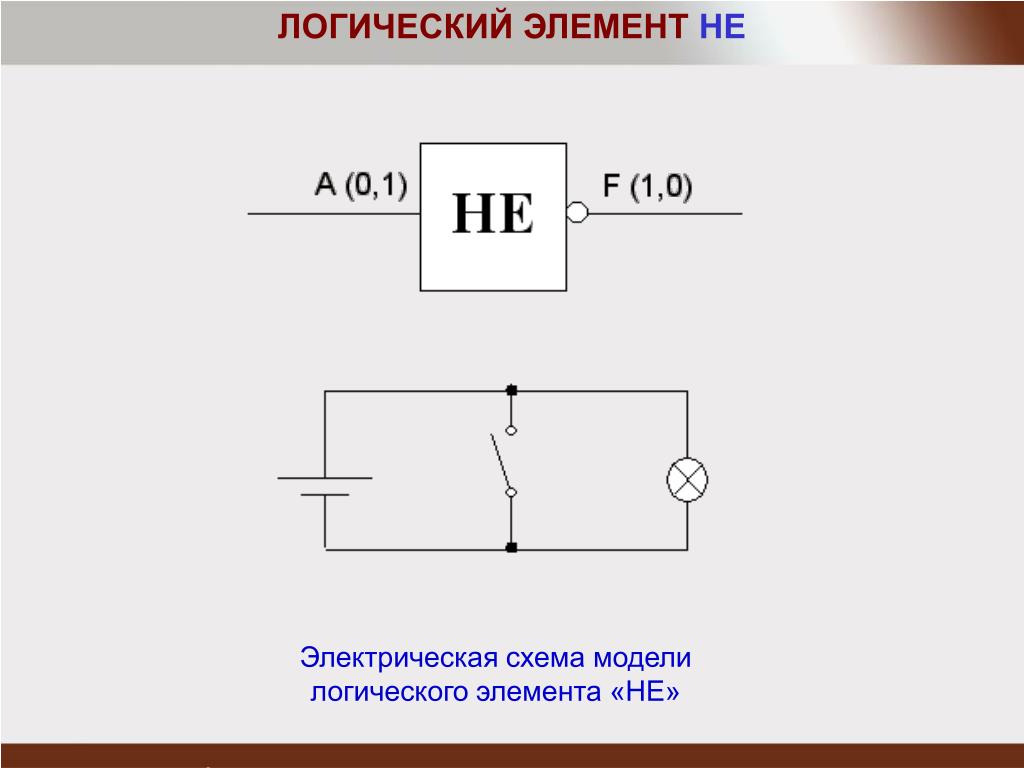

  • логический элемент «НЕ» (инвертор) – логическое отрицание.

    Любая логическая операция может быть представлена в виде комбинации трех базовых, поэтому любые устройства компьютера, производящие обработку и хранение информации, могут быть собраны из базовых логических элементов.

    Логические элементы компьютера оперируют с сигналами, представляющими собой электрические импульсы.

    Есть импульс – логическое значение сигнала 1, нет импульса – значение 0.


5728030

Логические элементы

А

А

&

1

А

В

В

НЕ (инвертор)

И (конъюнктор)

ИЛИ (дизъюнктор)

F

F

Электрические схемы логических элементов

a

a

b


5728030

ЛОГИЧЕСКИЙ ЭЛЕМЕНТ И

Электрическая схема модели

логического элемента «И»


5728030

ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ИЛИ

Электрическая схема модели

логического элемента «ИЛИ»


5728030

ЛОГИЧЕСКИЙ ЭЛЕМЕНТ НЕ

Электрическая схема модели

логического элемента «НЕ»


5728030

Анализ электронной схемы

А 0010

&

0010 F

1010

В 0101

Какой сигнал должен быть на выходе при каждом возможном наборе сигналов на входах?

Решение. Все возможные комбинации сигналов на входах А и В внесём в таблицу истинности. Проследим преобразование каждой пары сигналов при прохождении их через логические элементы и запишем полученный результат в таблицу. Заполненная таблица истинности полностью описывает рассматриваемую электронную схему.

В инвертор поступает сигнал от входа В.

В конъюнктор поступают сигналы от входа А и от инвертора. Таким образом, F = A & B.


5728030

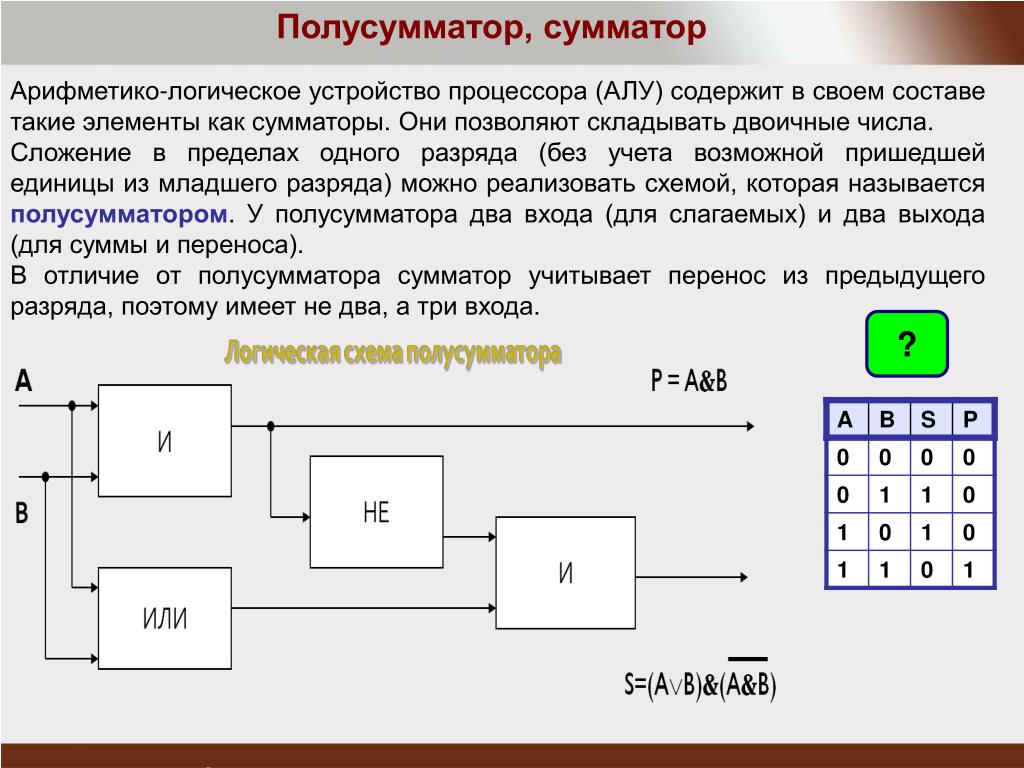

Полусумматор, сумматор

Арифметико-логическое устройство процессора (АЛУ) содержит в своем составе такие элементы как сумматоры. Они позволяют складывать двоичные числа.

Сложение в пределах одного разряда (без учета возможной пришедшей единицы из младшего разряда) можно реализовать схемой, которая называется полусумматором. У полусумматора два входа (для слагаемых) и два выхода (для суммы и переноса).

В отличие от полусумматора сумматор учитывает перенос из предыдущего разряда, поэтому имеет не два, а три входа.

?


5728030

Триггер

(trigger - защелка, спусковой крючок) - это устройство,позволяющее запоминать, хранить и считывать информацию.

Каждый триггер хранит 1 бит информации, т.е он может находиться в одном из двух устойчивых состояний — логический «0» или логическая «1».

Триггер способен почти мгновенно переходить из одного электрического состояния в другое и наоборот.

Логическая схема триггера выглядит следующим образом:

Входы триггера расшифровываются следующим образом — S (от английского Set - установка) и R (Reset - сброс). Они используются для установки триггера в единичное состояние и сброса в нулевое. В связи с этим такой триггер называется RS-триггер.

Выход Q называется прямым, а противоположный — инверсный. Сигналы на прямом и инверсном выходах, конечно же, должны быть противоположны.


5728030

Триггер

Пусть для определенности на вход S подан единичный сигнал, a R=0. Тогда независимо от состояния другого входа, который подсоединен к выходу Q (иначе говоря, вне зависимости от предыдущего состояния триггера), верхний по схеме элемент ИЛИ-НЕ получит на выходе 0 (результат ИЛИ равен 1, но его инверсия - 0). Этот нулевой сигнал передается на вход другого логического элемента, где на втором входе R тоже установлен 0. В итоге после выполнения логических операций ИЛИ-НЕ над двумя входными нулями этот элемент получает на выходе 1, которую возвращает первому элементу на соответствующий вход. Последнее обстоятельство очень важно: теперь, когда на этом входе установилась 1, состояние другого входа (S) больше не играет роли. Иными словами, если даже теперь убрать входной сигнал S, внутреннее распределение уровней сохранится без изменения.

Поскольку Q = 1, триггер перешел в единичное состояние, и, пока не придут новые внешние сигналы, сохраняет его. Итак, при подаче сигнала на вход S триггер переходит в устойчивое единичное состояние.

При противоположной комбинации сигналов R = 1 и S = 0 вследствие полной симметрии схемы все происходит совершенно аналогично, но теперь на выходе Q уже получается 0. Иными словами, при подаче сигнала на R-триггер сбрасывается в устойчивое нулевое состояние.

Таким образом окончание действия сигнала в обоих случаях приводит к тому, что R = 0 и S = 0.


  • Login
