  1. Binary Search Tree สาขาวิชาคอมพิวเตอร์และเทคโนโลยี อ.เลาขวัญ งามประสิทธิ์

  2. นิยามของโครงสร้างข้อมูล Binary Search Tree • ทุกโหนดที่อยู่ทางด้าน sub-tree ด้านซ้ายจะต้องมีค่าน้อยกว่า root • ทุกโหนดที่อยู่ทางด้าน sub-tree ด้านขวา จะต้องมีค่ามากกว่าหรือเท่ากับ root • แต่ละ sub-tree จะต้องมีคุณสมบัติตามข้อ 1 และ 2

  3. ตัวอย่าง binary search tree 5 12 5 9 7 20 (a) 32 15 43 5 24 (c) 2 8 (b) (d)

  4. ตัวอย่าง binary tree ที่ไม่จัดว่าเป็น binary search tree 2 12 1 4 8 7 20 18 (a) 15 43 24 32 5 (b) (c)

  5. การดำเนินการของ binary search tree • Traversal ท่องไปใน binary search tree เหมือนกับการท่องใน binary tree คือ - Preorder - Inorder - Postorder • Search ค้นหาโหนดที่ต้องการ • Insert แทรกโหนด • Delete ลบโหนด

  6. InorderTraversal • Inorder-tree(x) • If x != NULL • then Inorder-tree(left of x) • print x • Inorder-tree(right of x)

  7. PreorderTraversal • Preorder-tree(x) • If x != NULL • then print x • Preorder-tree(left of x) • Preorder-tree(right of x)

  8. PostorderTraversal • Postorder-tree(x) • If x != NULL • then Postorder-tree(left of x) • Postorder-tree(right of x) • print x

  9. การลบโหนดออกจาก Tree • กรณีที่โหนดนั้นเป็น leaf สามารถลบออกได้เลย • กรณีที่โหนดนั้นมี 1 child • กรณีที่โหนดนั้นมี 2 children

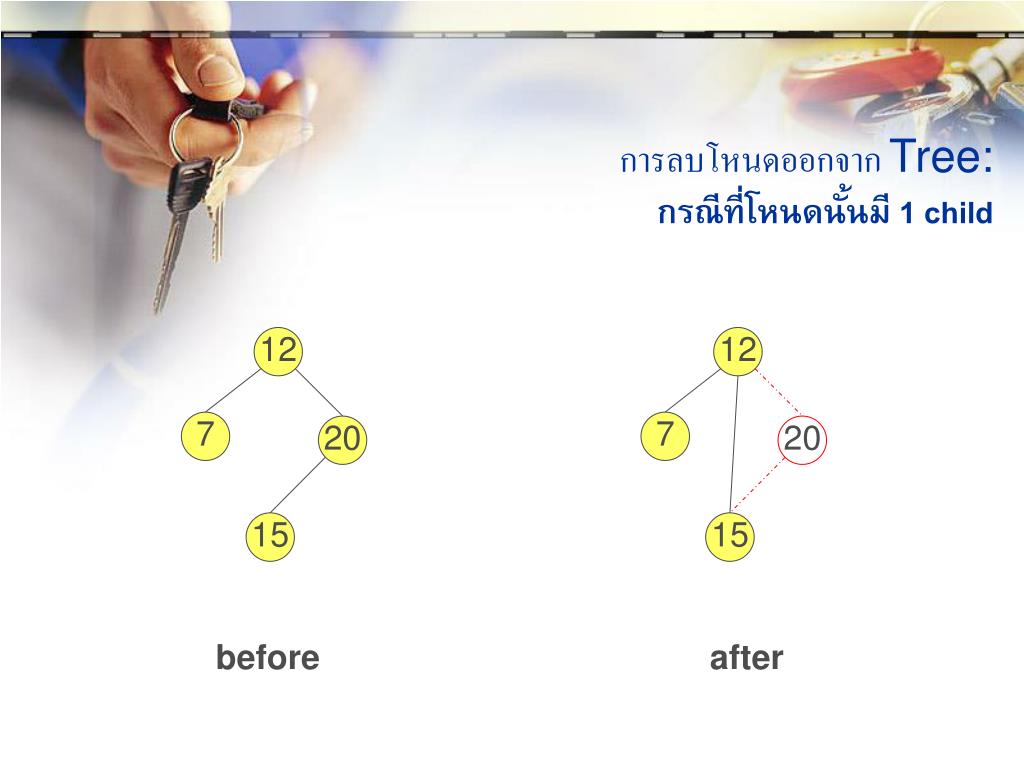

  10. การลบโหนดออกจาก Tree: กรณีที่โหนดนั้นมี 1 child 12 12 7 7 20 20 15 15 before after

  11. การลบโหนดออกจาก Tree: กรณีที่โหนดนั้นมี 2 child 12 12 15 7 7 7 20 20 20 15 43 15 43 43 before after Replace the key of this node with the smallest key of right subtree.

  12. แหล่งความรู้เพิ่มเติมแหล่งความรู้เพิ่มเติม Animated Binary Search Tree 1 http://www.cs.jhu.edu/~goodrich/dsa/trees/btree.html Animated Binary Search Tree 2 http://www.qmatica.com/DataStructures/Trees/BST.html

  13. AVL Tree สาขาวิชาคอมพิวเตอร์และเทคโนโลยี อ.เลาขวัญ งามประสิทธิ์

  14. นิยามของ AVL Tree • Tree นั้นจะต้องเป็น binary search tree • Tree นั้นจะต้องเป็น Balanced tree Balanced tree หมายถึง ทุกโหนดใน tree ต้องมีความสูงของ left sub-tree และ right sub-tree ต่างกันไม่เกิน 1 Balance Factor = |HL – HR|  1

  15. ตัวอย่างการตรวจสอบ AVL Tree Node5 HL = 0, HR = 0  BF = |0 - 0| = 0 Node15 HL = 1, HR = 0  BF = |1 - 0| = 1 Node43 HL = 0, HR = 0  BF = |0 - 0| = 0 Node20 HL = 2, HR = 1  BF = |2 - 1| = 1 Node7 HL = 0, HR = 0  BF = |0 - 0| = 0 Node12 HL = 1, HR = 3  BF = |1 - 3| = 2 2 12 0 1 7 20 1 0 15 43 0 เกิด Imbalanceที่โหนด 12 ดังนั้น tree นี้ไม่เป็น AVL Tree 5

  16. 1 11 1 0 3 24 0 1 1 1 18 34 เป็น AVL Tree 0 0 86 13 พิจารณาว่า Tree ต่อไปนี้เป็น AVL Tree หรือไม่

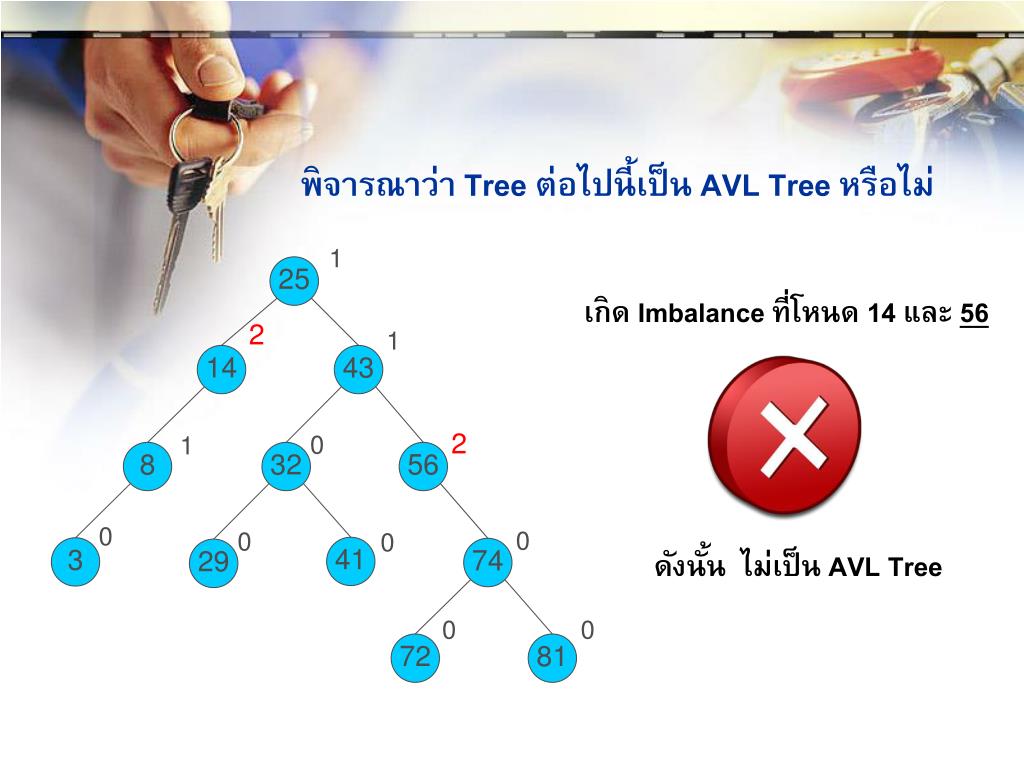

  17. 1 25 2 1 14 43 2 0 1 8 32 56 ดังนั้น ไม่เป็น AVL Tree 0 0 0 0 41 3 74 29 0 0 72 81 พิจารณาว่า Tree ต่อไปนี้เป็น AVL Tree หรือไม่ เกิด Imbalance ที่โหนด 14 และ 56

  18. Unbalanced Tree • Left of Left • Right of Right • Right of Left • Left of Right

  19. Left of Left • เกิดเมื่อมีการแทรกโหนดเข้าไปด้าน sub-tree ฝั่งซ้ายของโหนดลูกทางซ้าย เกิด Imbalance 11 11 5 24 5 24 3 7 3 7 2 2

  20. Right of Right • เกิดเมื่อมีการแทรกโหนดเข้าไปด้าน sub-tree ฝั่งขวาของโหนดลูกทางขวา เกิด Imbalance 11 11 5 24 5 24 15 45 15 45 82 82

  21. Right of Left • เกิดเมื่อมีการแทรกโหนดเข้าไปด้าน sub-tree ฝั่งขวาของโหนดลูกทางซ้าย เกิด Imbalance 11 11 5 24 5 24 3 10 3 10 6 6

  22. Left of Right • เกิดเมื่อมีการแทรกโหนดเข้าไปด้าน sub-tree ฝั่งขวาของโหนดลูกทางซ้าย เกิด Imbalance 11 11 5 24 5 24 15 45 15 45 18 18

  23. การทำ Balancing Tree • Single rotation การหมุน 1 ครั้ง ใช้กรณีเกิด Left of Left และ Right of Right • Double rotation การหมุน 2 ครั้ง ใช้กรณีเกิด Right of Left และ Left of Right

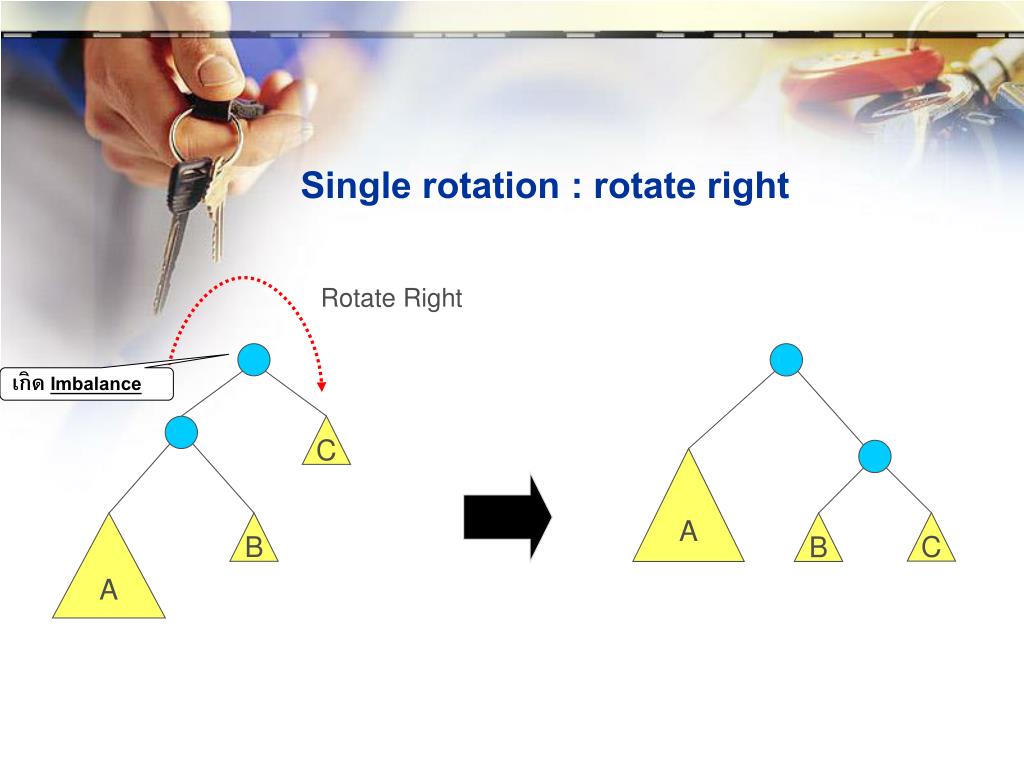

  24. Single rotation : rotate right Rotate Right เกิด Imbalance C A C B A B

  25. 28 ตัวอย่าง 10 56 2 12 49 24 11 30 5 28 11 49 10 5 24 2 12 30 56

  26. ตัวอย่าง Rotate Right 11 5 5 24 3 11 24 3 7 2 7 2

  27. C A B Single rotation : rotate left Rotate Left เกิด Imbalance A B C

  28. 13 ตัวอย่าง 5 20 2 7 26 4 12 38 20 13 12 26 5 4 20 2 7 20 38

  29. 24 11 45 5 15 82 ตัวอย่าง 11 5 24 15 45 82

  30. Double rotation: left of right เกิด Imbalance N1 N2 N1 M N2 N1 N3 N3 M P N M N O P N3 N2 O P N O

  31. ตัวอย่าง 11 15 5 24 11 24 5 15 45 18 45 18

  32. Double rotation: right of left Rotate Right เกิด Imbalance N3 N2 N1 N3 N1 P P M N O M N2 N O

  33. ตัวอย่าง 11 10 5 24 5 11 3 10 3 6 24 6

  34. ตัวอย่าง algorithm : rotate left

  35. จงสร้าง AVL Tree จากข้อมูลที่นำเข้ามาตามลำดับดังต่อไปนี้ โดยให้แสดงผล Balance Factors ด้วย • 23, 54, 34, 2, 14, 7, 26, 16, 87, 21, 9 • 5, 23, 57, 8, 12, 45, 21, 36, 28, 4, 22, 13, 27

  36. แหล่งความรู้เพิ่มเติมแหล่งความรู้เพิ่มเติม Animated AVL Tree 1 http://www.cs.jhu.edu/~goodrich/dsa/trees/avltree.html Animated AVL Tree 2 http://www.qmatica.com/DataStructures/Trees/AVL/AVLTree.swf
