Presentation Transcript


5509137

大数据与绿色数据中心

吴闻新

全球医疗中国区资深架构师


5509137

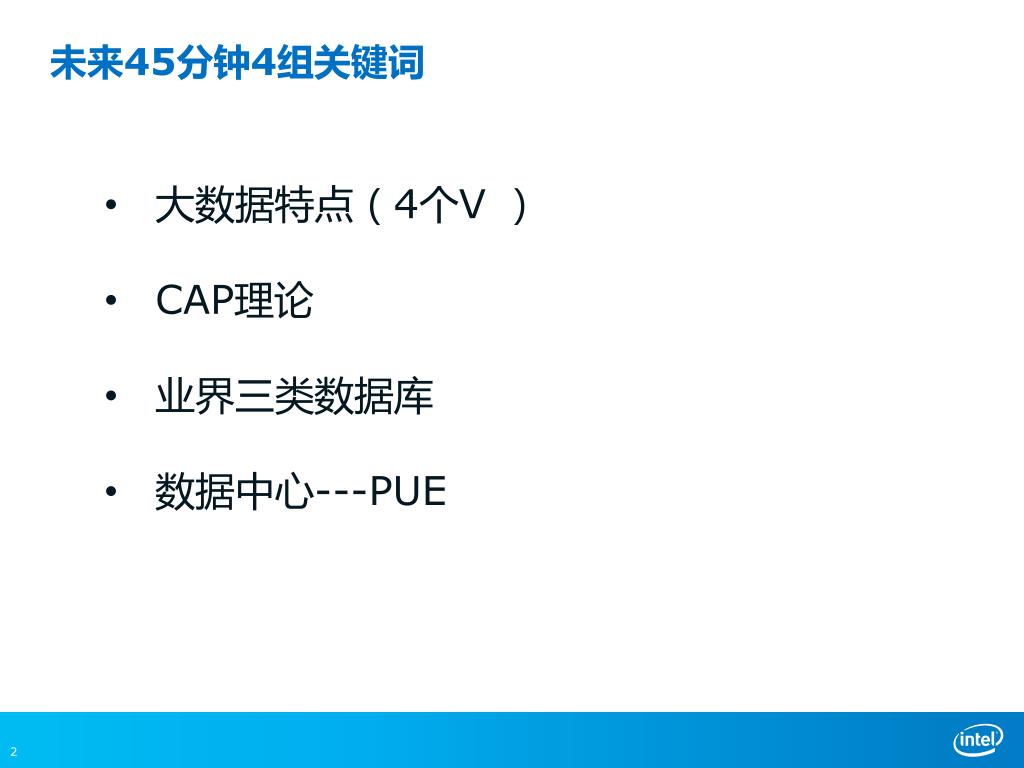

未来45分钟4组关键词

  • 大数据特点(4个V )

  • CAP理论

  • 业界三类数据库

  • 数据中心---PUE


5509137

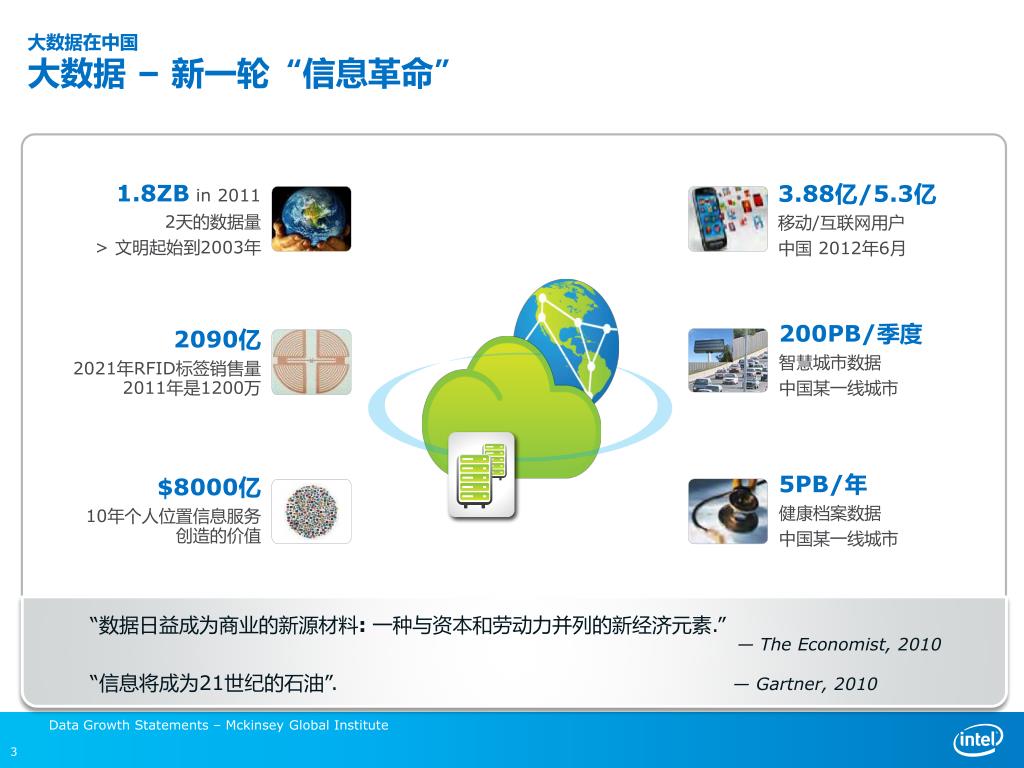

大数据在中国大数据 – 新一轮“信息革命”

“数据日益成为商业的新源材料: 一种与资本和劳动力并列的新经济元素.”

—The Economist, 2010

“信息将成为21世纪的石油”. — Gartner, 2010

1.8ZBin 2011

2天的数据量

> 文明起始到2003年

3.88亿/5.3亿

移动/互联网用户

中国 2012年6月

200PB/季度

智慧城市数据

中国某一线城市

2090亿

2021年RFID标签销售量2011年是1200万

$8000亿

10年个人位置信息服务创造的价值

5PB/年

健康档案数据

中国某一线城市

Data Growth Statements – Mckinsey Global Institute


5509137

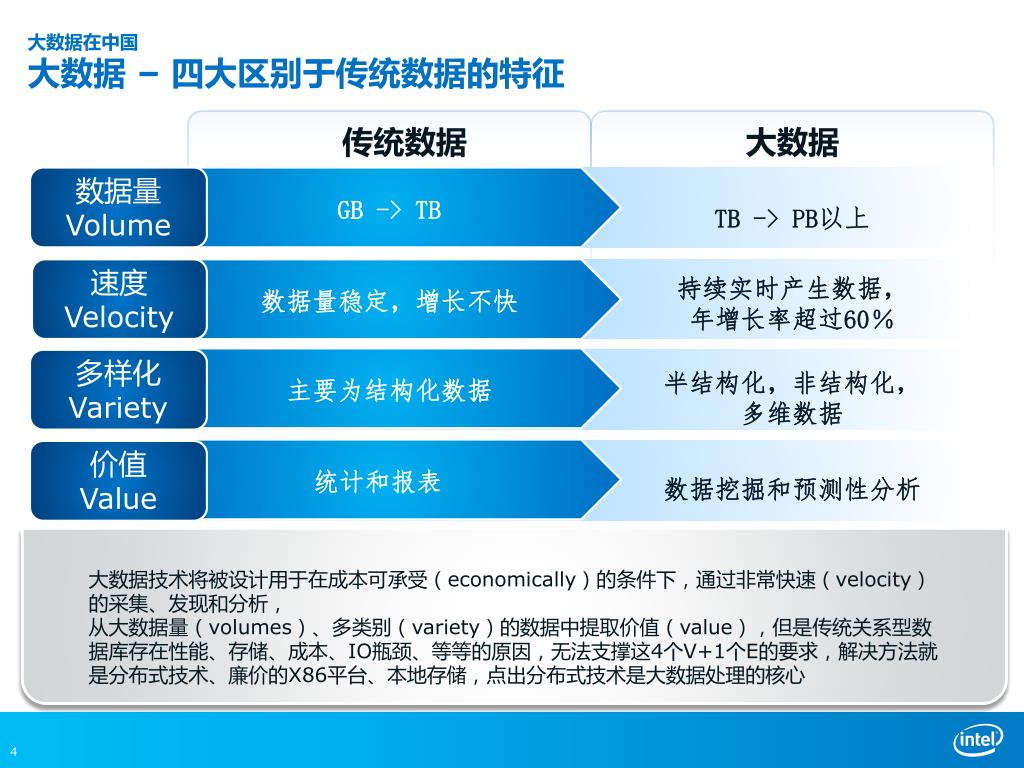

大数据在中国大数据 – 四大区别于传统数据的特征

传统数据

大数据

大数据技术将被设计用于在成本可承受(economically)的条件下,通过非常快速(velocity)的采集、发现和分析,

从大数据量(volumes)、多类别(variety)的数据中提取价值(value),但是传统关系型数据库存在性能、存储、成本、IO瓶颈、等等的原因,无法支撑这4个V+1个E的要求,解决方法就是分布式技术、廉价的X86平台、本地存储,点出分布式技术是大数据处理的核心

GB -> TB

数据量

Volume

TB -> PB以上

速度

Velocity

数据量稳定,增长不快

持续实时产生数据,

年增长率超过60%

主要为结构化数据

多样化

Variety

半结构化,非结构化,

多维数据

统计和报表

价值

Value

数据挖掘和预测性分析


5509137

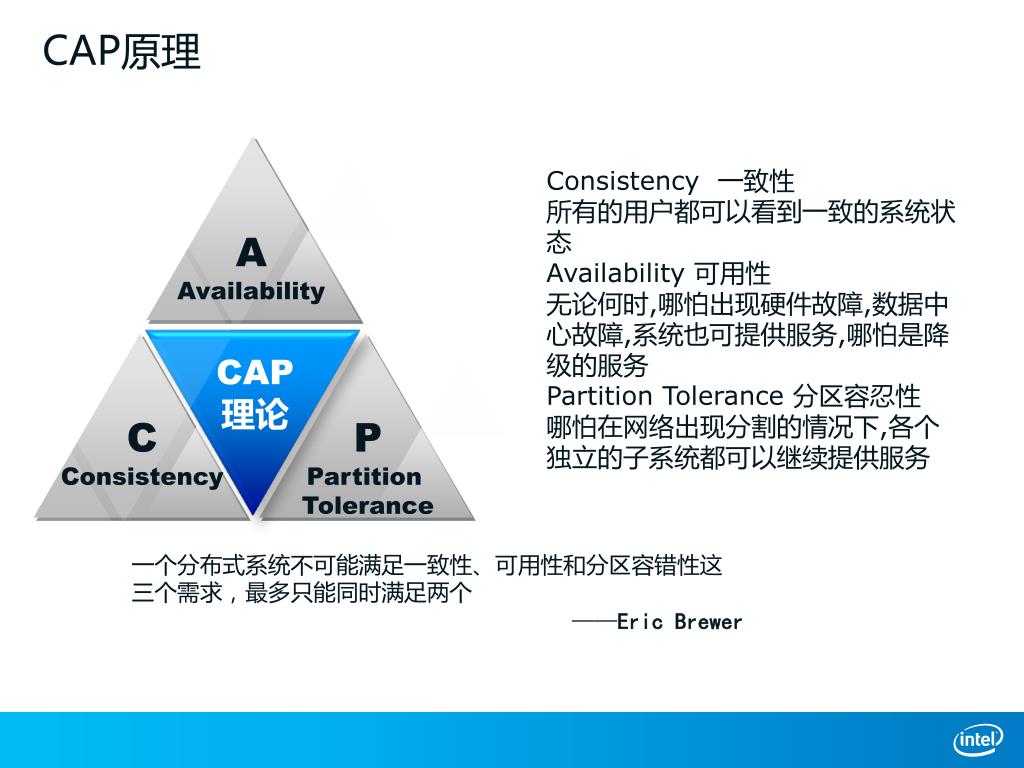

CAP原理

A

Availability

Consistency 一致性

所有的用户都可以看到一致的系统状态

Availability 可用性

无论何时,哪怕出现硬件故障,数据中心故障,系统也可提供服务,哪怕是降级的服务

Partition Tolerance 分区容忍性

哪怕在网络出现分割的情况下,各个独立的子系统都可以继续提供服务

CAP

理论

C

Consistency

P

Partition

Tolerance

一个分布式系统不可能满足一致性、可用性和分区容错性这三个需求,最多只能同时满足两个

——Eric Brewer


5509137

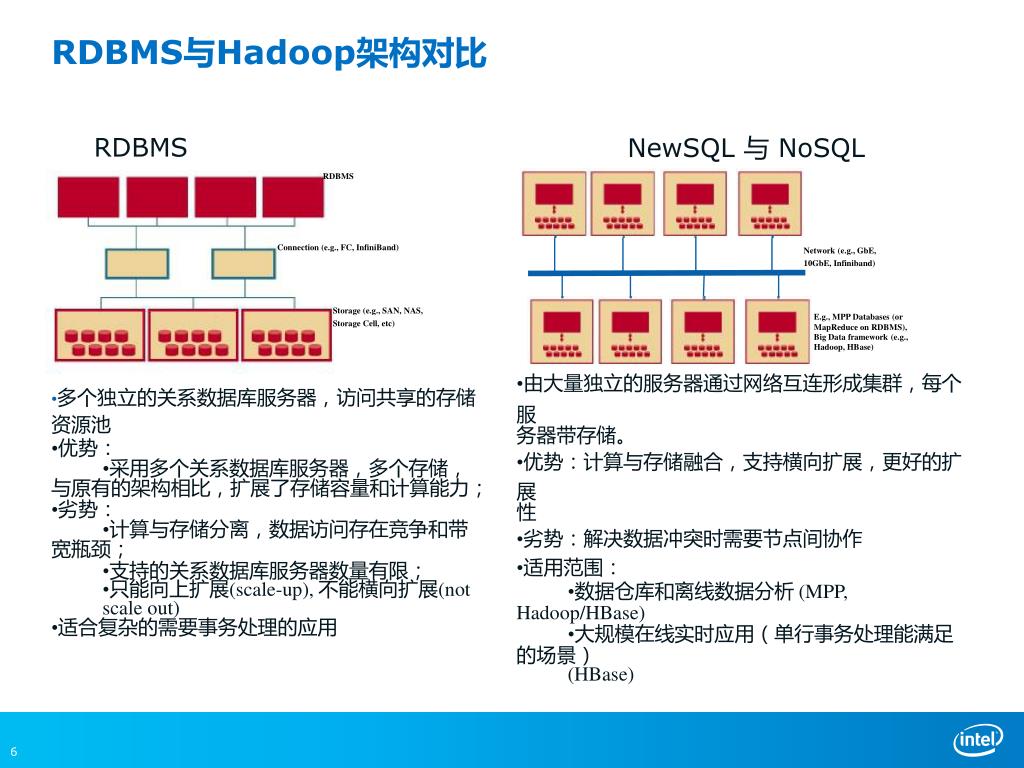

RDBMS与Hadoop架构对比

NewSQL与 NoSQL

Network(e.g.,GbE,

10GbE,Infiniband)

E.g.,MPPDatabases(or

MapReduceonRDBMS),

BigDataframework(e.g.,

Hadoop,HBase)

•由大量独立的服务器通过网络互连形成集群,每个服

务器带存储。

•优势:计算与存储融合,支持横向扩展,更好的扩展

•劣势:解决数据冲突时需要节点间协作

•适用范围:

•数据仓库和离线数据分析 (MPP, Hadoop/HBase)

•大规模在线实时应用(单行事务处理能满足的场景)

(HBase)

RDBMS

RDBMS

Connection(e.g.,FC,InfiniBand)

Storage(e.g.,SAN,NAS,

StorageCell,etc)

•多个独立的关系数据库服务器,访问共享的存储资源池

•优势:

•采用多个关系数据库服务器,多个存储,与原有的架构相比,扩展了存储容量和计算能力;

•劣势:

•计算与存储分离,数据访问存在竞争和带宽瓶颈;

•支持的关系数据库服务器数量有限;

•只能向上扩展(scale-up), 不能横向扩展(not

scale out)

•适合复杂的需要事务处理的应用


5509137

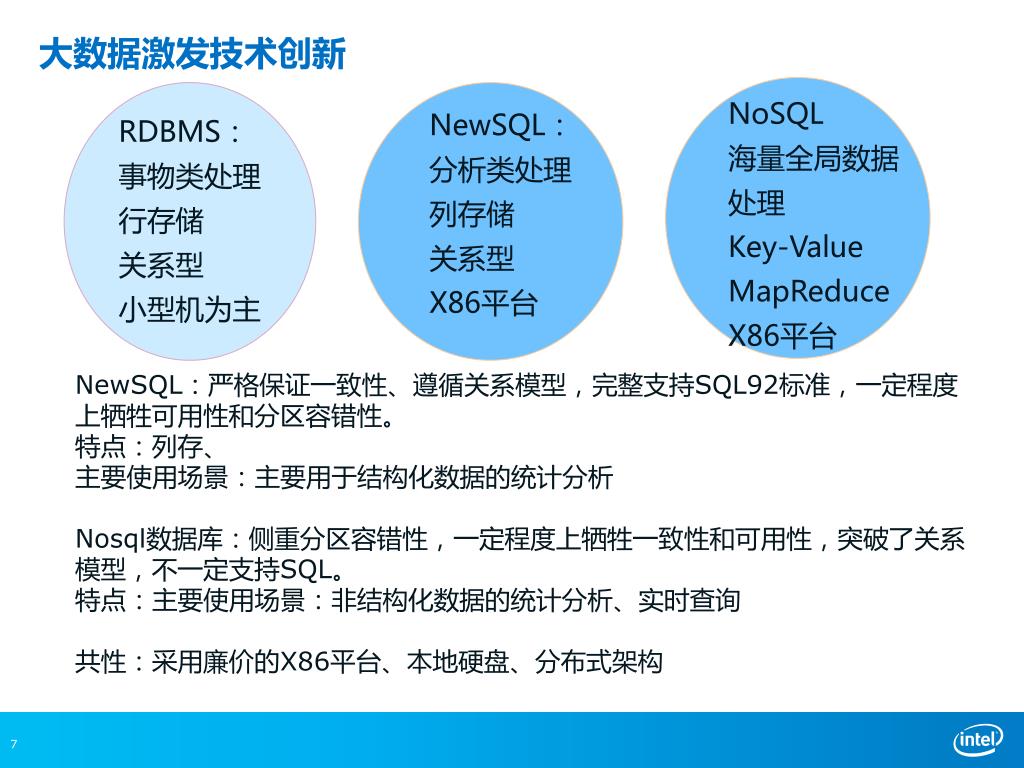

大数据激发技术创新

NewSQL:

分析类处理

列存储

关系型

X86平台

NoSQL

海量全局数据处理

Key-Value

MapReduce

X86平台

RDBMS:事物类处理

行存储

关系型

小型机为主

NewSQL:严格保证一致性、遵循关系模型,完整支持SQL92标准,一定程度上牺牲可用性和分区容错性。

特点:列存、

主要使用场景:主要用于结构化数据的统计分析

Nosql数据库:侧重分区容错性,一定程度上牺牲一致性和可用性,突破了关系模型,不一定支持SQL。

特点:主要使用场景:非结构化数据的统计分析、实时查询

共性:采用廉价的X86平台、本地硬盘、分布式架构


5509137

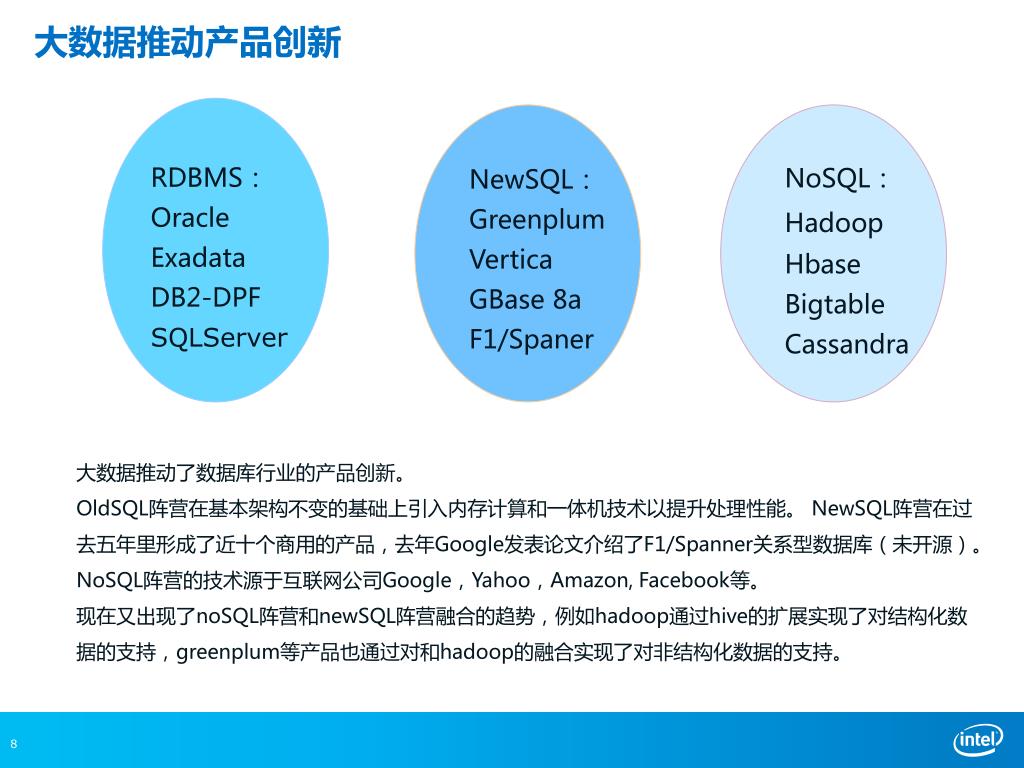

大数据推动产品创新

RDBMS:

Oracle

Exadata

DB2-DPF

SQLServer

NoSQL:

Hadoop

Hbase

Bigtable

Cassandra

NewSQL:

Greenplum

Vertica

GBase8a

F1/Spaner

大数据推动了数据库行业的产品创新。

OldSQL阵营在基本架构不变的基础上引入内存计算和一体机技术以提升处理性能。 NewSQL阵营在过去五年里形成了近十个商用的产品,去年Google发表论文介绍了F1/Spanner关系型数据库(未开源)。

NoSQL阵营的技术源于互联网公司Google,Yahoo,Amazon, Facebook等。

现在又出现了noSQL阵营和newSQL阵营融合的趋势,例如hadoop通过hive的扩展实现了对结构化数据的支持,greenplum等产品也通过对和hadoop的融合实现了对非结构化数据的支持。


5509137

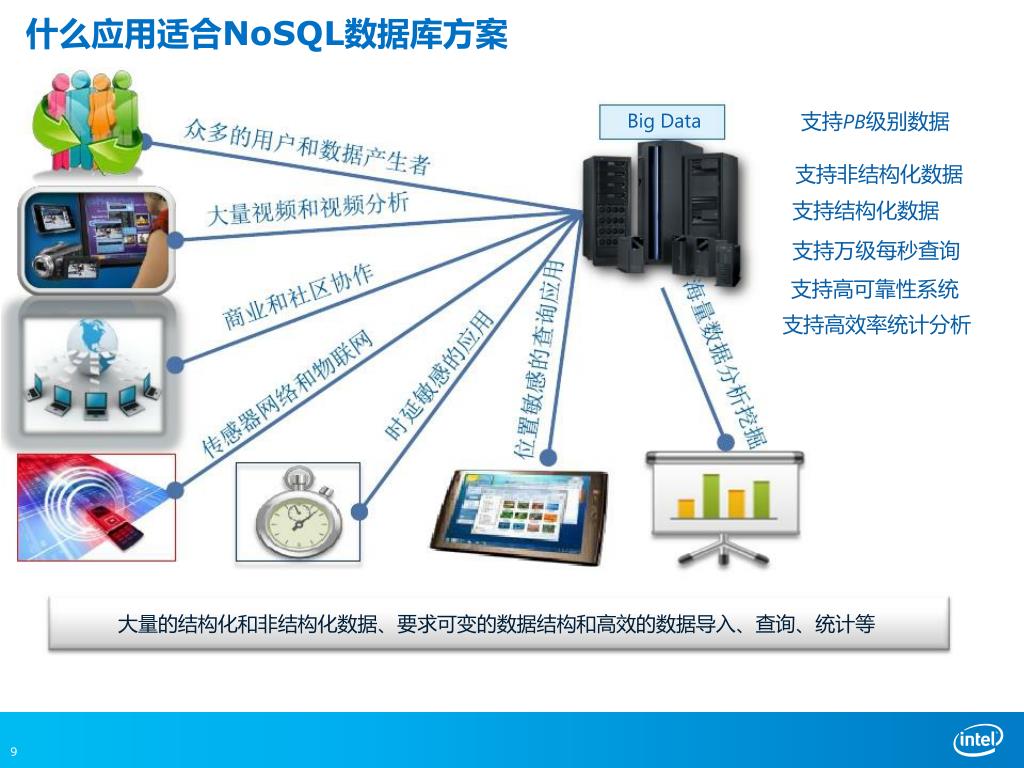

什么应用适合NoSQL数据库方案

BigData

支持PB级别数据

支持非结构化数据

支持结构化数据

支持万级每秒查询

支持高可靠性系统

支持高效率统计分析

大量的结构化和非结构化数据、要求可变的数据结构和高效的数据导入、查询、统计等


5509137

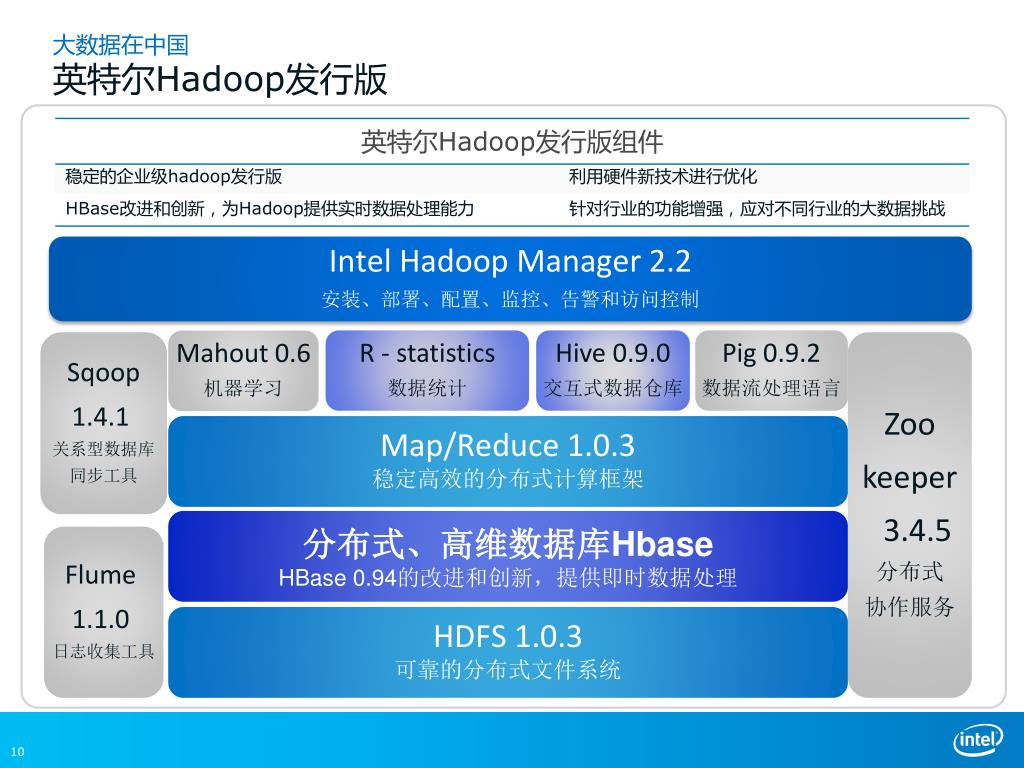

大数据在中国英特尔Hadoop发行版

Intel Hadoop Manager 2.2

安装、部署、配置、监控、告警和访问控制

R - statistics

数据统计

Hive 0.9.0

交互式数据仓库

Pig 0.9.2

数据流处理语言

Mahout 0.6

机器学习

Sqoop

1.4.1

关系型数据库

同步工具

Map/Reduce 1.0.3

稳定高效的分布式计算框架

Zoo

keeper

3.4.5

分布式

协作服务

  • 分布式、高维数据库Hbase

  • HBase 0.94的改进和创新,提供即时数据处理

Flume

1.1.0

日志收集工具

HDFS 1.0.3

可靠的分布式文件系统


5509137

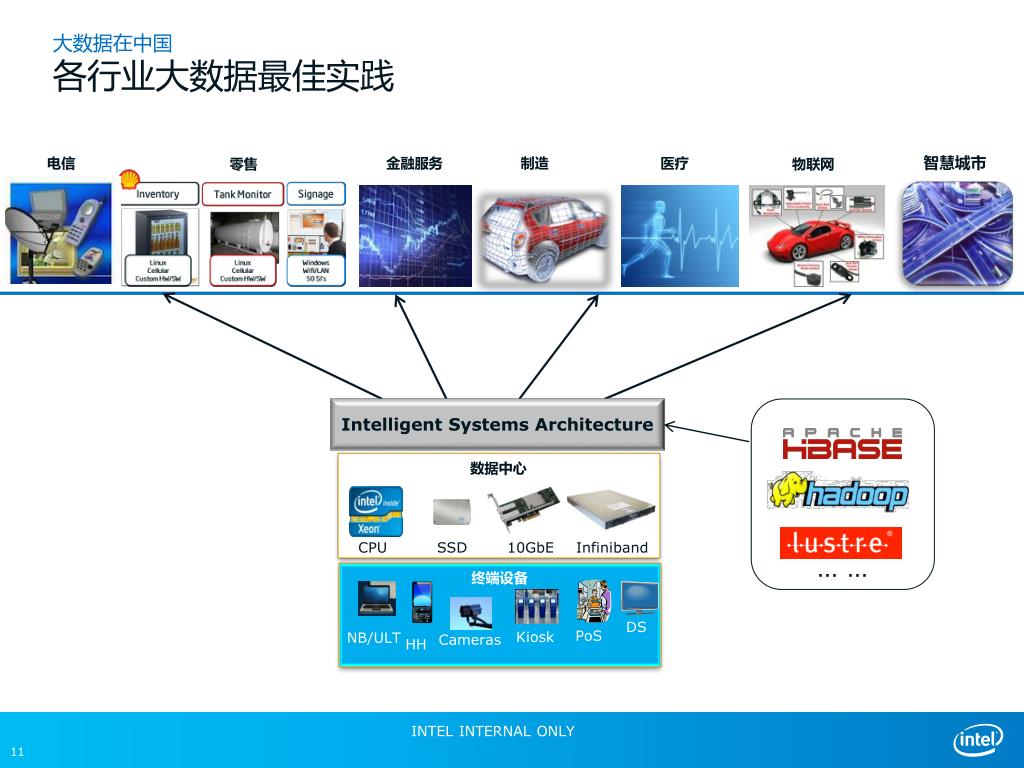

大数据在中国各行业大数据最佳实践

智慧城市

制造

电信

金融服务

医疗

零售

物联网

Intelligent Systems Architecture

… …

数据中心

终端设备

DS

CPU

SSD

10GbE

Infiniband

PoS

Kiosk

NB/ULT

Cameras

HH


Top five nominees for the 2012 us government big data solutions award

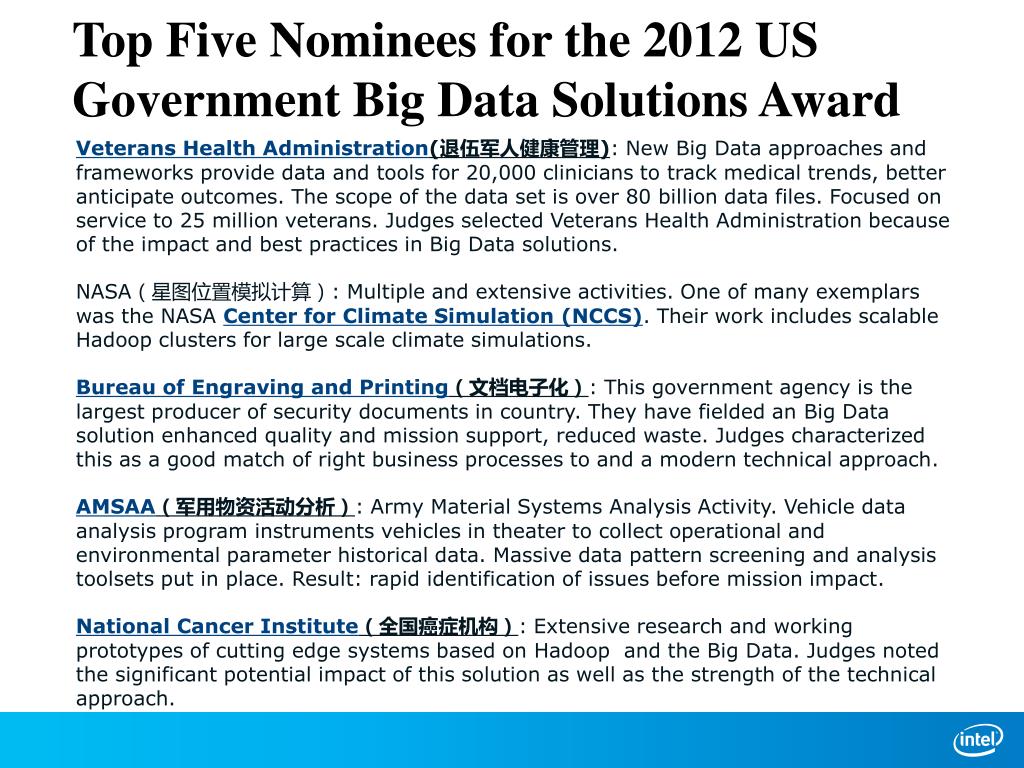

Top Five Nominees for the 2012 US Government Big Data Solutions Award

  • Veterans Health Administration(退伍军人健康管理): New Big Data approaches and frameworks provide data and tools for 20,000 clinicians to track medical trends, better anticipate outcomes. The scope of the data set is over 80 billion data files. Focused on service to 25 million veterans. Judges selected Veterans Health Administration because of the impact and best practices in Big Data solutions.

  • NASA(星图位置模拟计算): Multiple and extensive activities. One of many exemplars was the NASA Center for Climate Simulation (NCCS). Their work includes scalable Hadoop clusters for large scale climate simulations.

  • Bureau of Engraving and Printing(文档电子化): This government agency is the largest producer of security documents in country. They have fielded an Big Data solution enhanced quality and mission support, reduced waste. Judges characterized this as a good match of right business processes to and a modern technical approach.

  • AMSAA(军用物资活动分析): Army Material Systems Analysis Activity. Vehicle data analysis program instruments vehicles in theater to collect operational and environmental parameter historical data. Massive data pattern screening and analysis toolsets put in place. Result: rapid identification of issues before mission impact.

  • National Cancer Institute(全国癌症机构): Extensive research and working prototypes of cutting edge systems based on Hadoopand the Big Data. Judges noted the significant potential impact of this solution as well as the strength of the technical approach.


5509137

移动用户上网记录集中查询与分析支撑系统


5509137

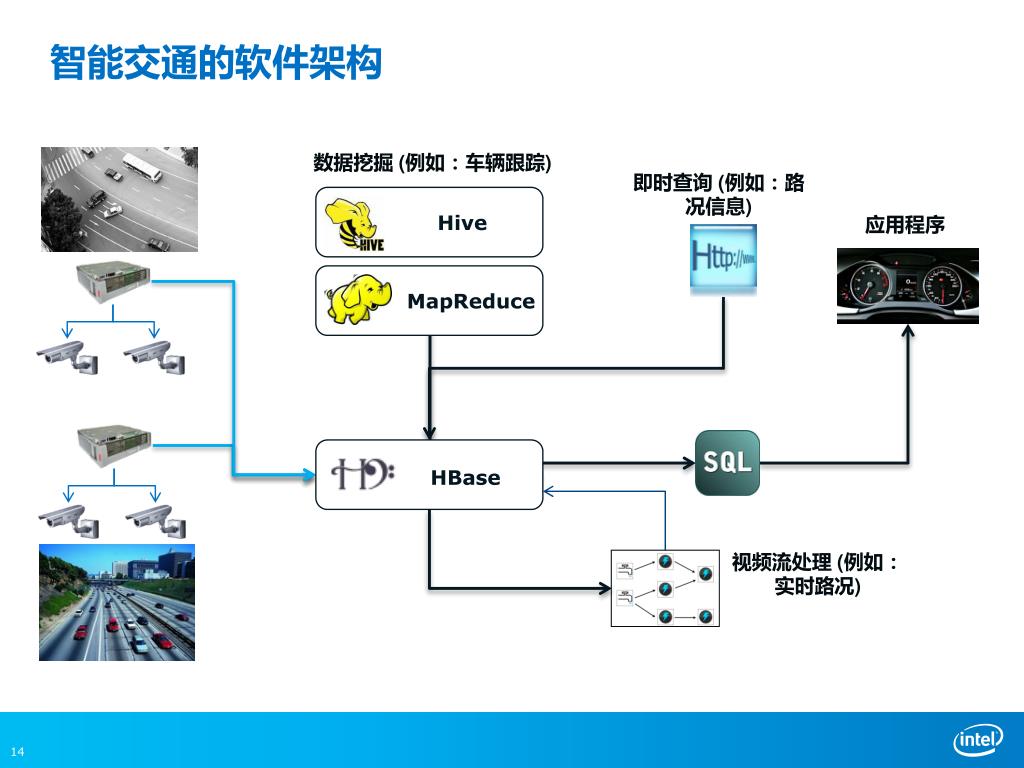

智能交通的软件架构

  • 数据挖掘 (例如:车辆跟踪)

  • 即时查询 (例如:路况信息)

  • 应用程序

MapReduce

Hive

HBase

  • 视频流处理 (例如:实时路况)


5509137

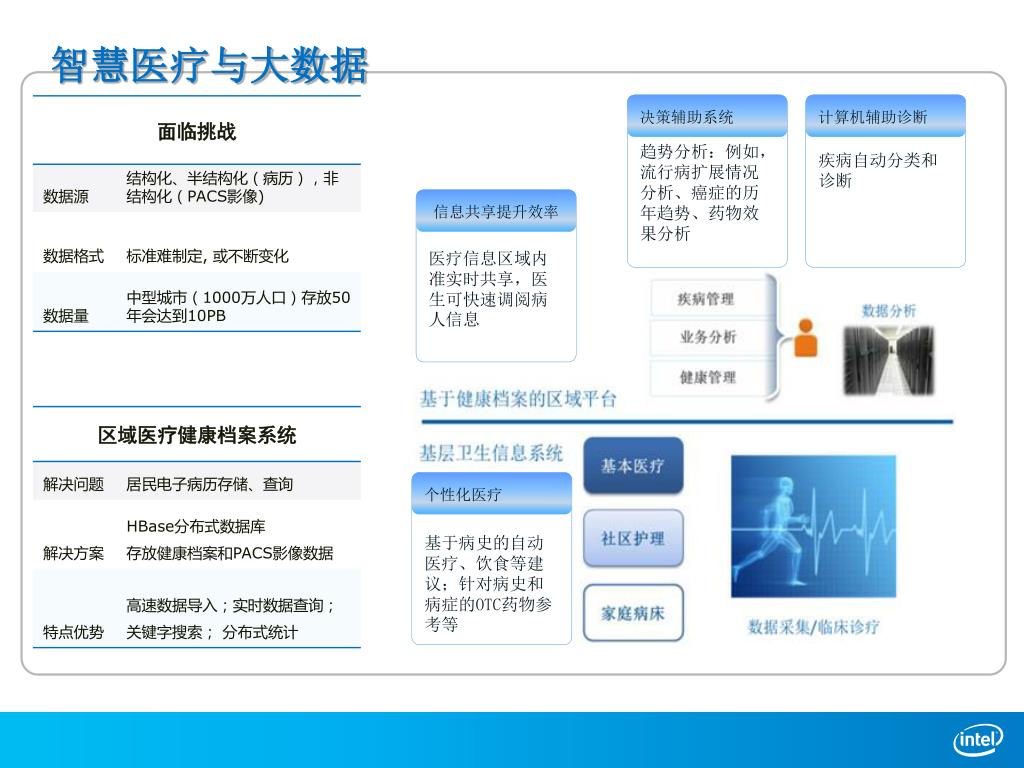

智慧医疗与大数据

  • 医疗信息区域内准实时共享,医生可快速调阅病人信息

  • 信息共享提升效率

  • 基于病史的自动医疗、饮食等建议;针对病史和病症的OTC药物参考等

个性化医疗

  • 疾病自动分类和诊断

计算机辅助诊断

  • 趋势分析:例如,流行病扩展情况分析、癌症的历年趋势、药物效果分析

决策辅助系统


5509137

数据中心基础设施建设绿色技术概述

24


5509137

数据中心绿色指标:数据中心能源效率系数PUE

PUE=[数据中心总用电消耗]/[IT设备能源消耗]

理想的企业数据中心PUE:1.35以下

理想的互联网数据中心PUE:1.25以下

常见的

PUE:1.8to2.0甚至更高

Chiller33%

Humidifier3%

Waste

Heat

OUT

Electrical

Power

IN

CRAC9%

ITEquipment30%

PDU5%

INDOOR

DATA

CENTER

HEAT

UPS18%

Lighting1%

Mainswitchgear/Generator1%

25


5509137

大型数据中心基础设施建设全生命周期方法论

隐含的挑战:在设计阶段能否预见到运维阶段IT系统架构的发展、变化!

Issuefor

Construction

需求预测

正在施工项目情况

场地评估

数据中心的策略

业务战略和任务

数据中心

退役处理

建设策划

验收

设计施工

30/60/90

方案设计/系统设计/施工图设计

运维

10-20年运作寿命

采用

Intel

数据中心标准

建设策划:

数据中心建设的工作范围,制定项目里程碑

设计:土建和工程设计30%-60%-90%设计审核,项目有关的各种招标

施工:根据设计规格进行施工

验收:制定未来运维的模式,负责基础设施的验收

运维:保证和维持基础设施的运作

29


5509137

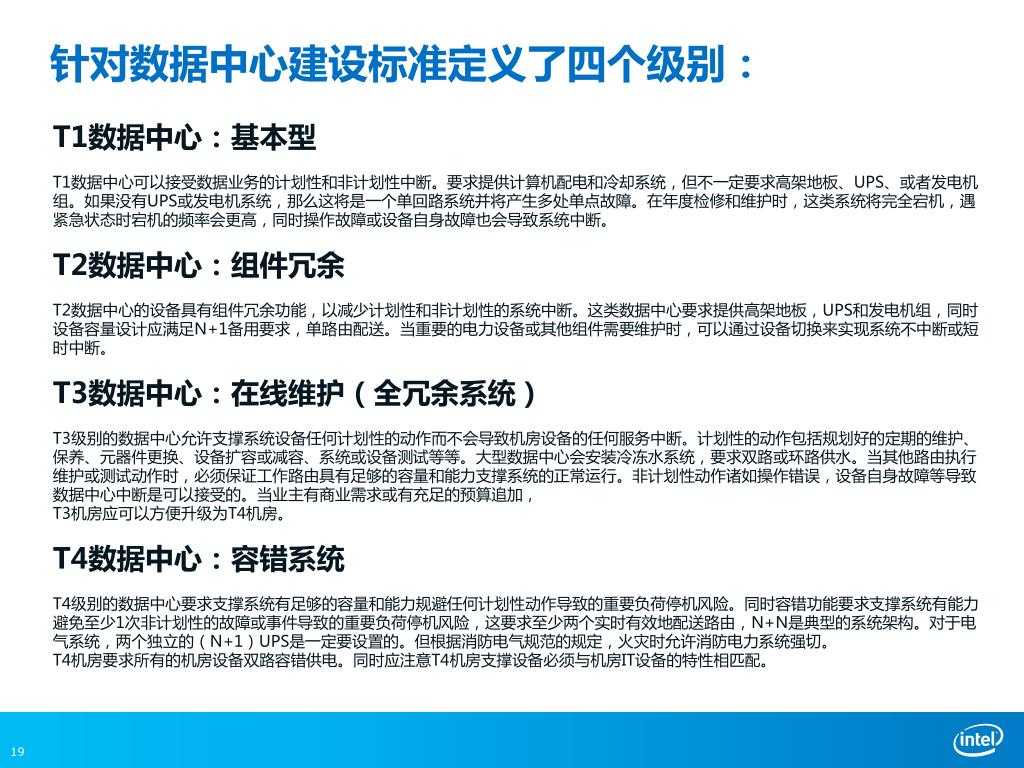

针对数据中心建设标准定义了四个级别:

T1数据中心:基本型

T1数据中心可以接受数据业务的计划性和非计划性中断。要求提供计算机配电和冷却系统,但不一定要求高架地板、UPS、或者发电机组。如果没有UPS或发电机系统,那么这将是一个单回路系统并将产生多处单点故障。在年度检修和维护时,这类系统将完全宕机,遇紧急状态时宕机的频率会更高,同时操作故障或设备自身故障也会导致系统中断。

T2数据中心:组件冗余

T2数据中心的设备具有组件冗余功能,以减少计划性和非计划性的系统中断。这类数据中心要求提供高架地板,UPS和发电机组,同时设备容量设计应满足N+1备用要求,单路由配送。当重要的电力设备或其他组件需要维护时,可以通过设备切换来实现系统不中断或短时中断。

T3数据中心:在线维护(全冗余系统)

T3级别的数据中心允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。计划性的动作包括规划好的定期的维护、保养、元器件更换、设备扩容或减容、系统或设备测试等等。大型数据中心会安装冷冻水系统,要求双路或环路供水。当其他路由执行维护或测试动作时,必须保证工作路由具有足够的容量和能力支撑系统的正常运行。非计划性动作诸如操作错误,设备自身故障等导致数据中心中断是可以接受的。当业主有商业需求或有充足的预算追加,

T3机房应可以方便升级为T4机房。

T4数据中心:容错系统

T4级别的数据中心要求支撑系统有足够的容量和能力规避任何计划性动作导致的重要负荷停机风险。同时容错功能要求支撑系统有能力避免至少1次非计划性的故障或事件导致的重要负荷停机风险,这要求至少两个实时有效地配送路由,N+N是典型的系统架构。对于电气系统,两个独立的(N+1)UPS是一定要设置的。但根据消防电气规范的规定,火灾时允许消防电力系统强切。

T4机房要求所有的机房设备双路容错供电。同时应注意T4机房支撑设备必须与机房IT设备的特性相匹配。


5509137

数据中心基础设施建设绿色技术2:运行温度的提高

美国采暖、制冷和空调工程师协会(ASHRAE)TC9.9于2008年对机房环境要求提出的建议

机房环境改变

最高温度:27C,可放宽至32C

最低温度:18C,可放宽至15C

最高湿度:60%(15C露点)

最低湿度:25%(5.5C露点)

18.3C

26.7C

31


5509137

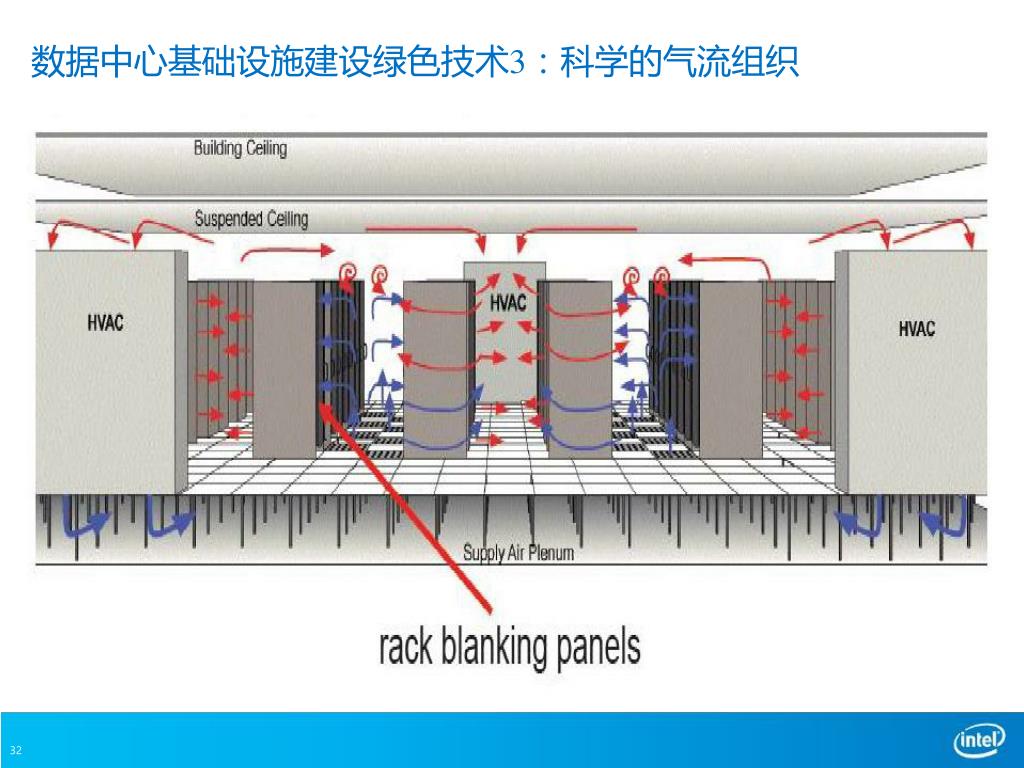

数据中心基础设施建设绿色技术3:科学的气流组织

32


5509137

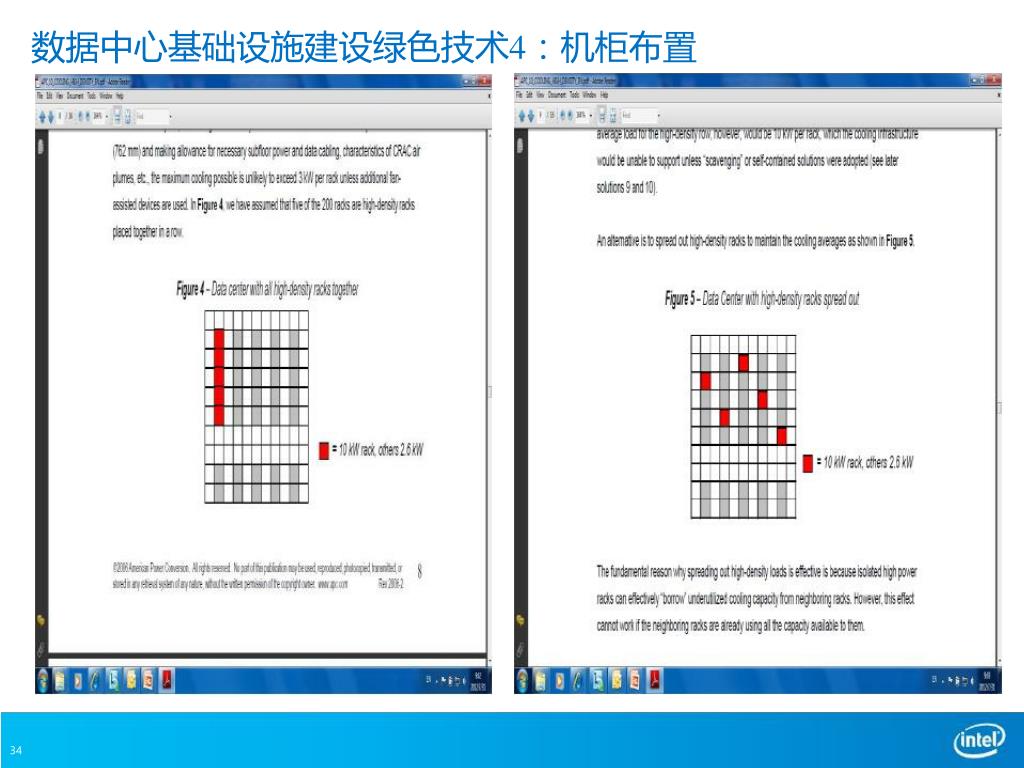

数据中心基础设施建设绿色技术4:机柜布置

34


5509137

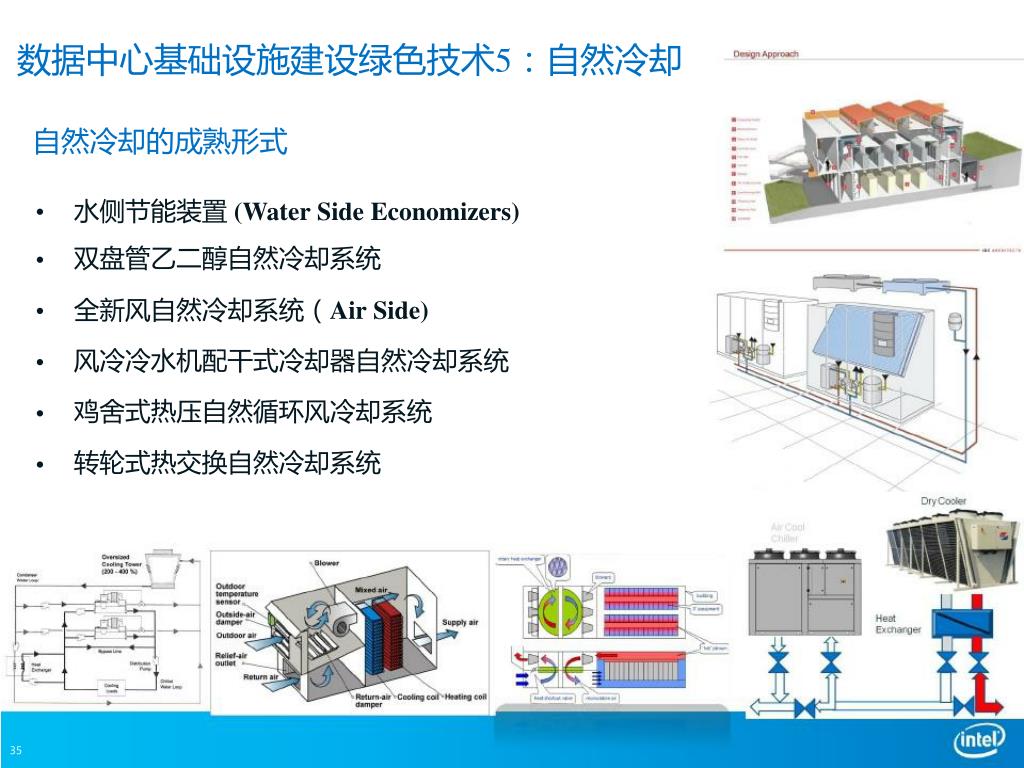

数据中心基础设施建设绿色技术5:自然冷却

自然冷却的成熟形式

水侧节能装置(WaterSideEconomizers)

双盘管乙二醇自然冷却系统

全新风自然冷却系统(AirSide)

风冷冷水机配干式冷却器自然冷却系统

鸡舍式热压自然循环风冷却系统

转轮式热交换自然冷却系统

35


5509137

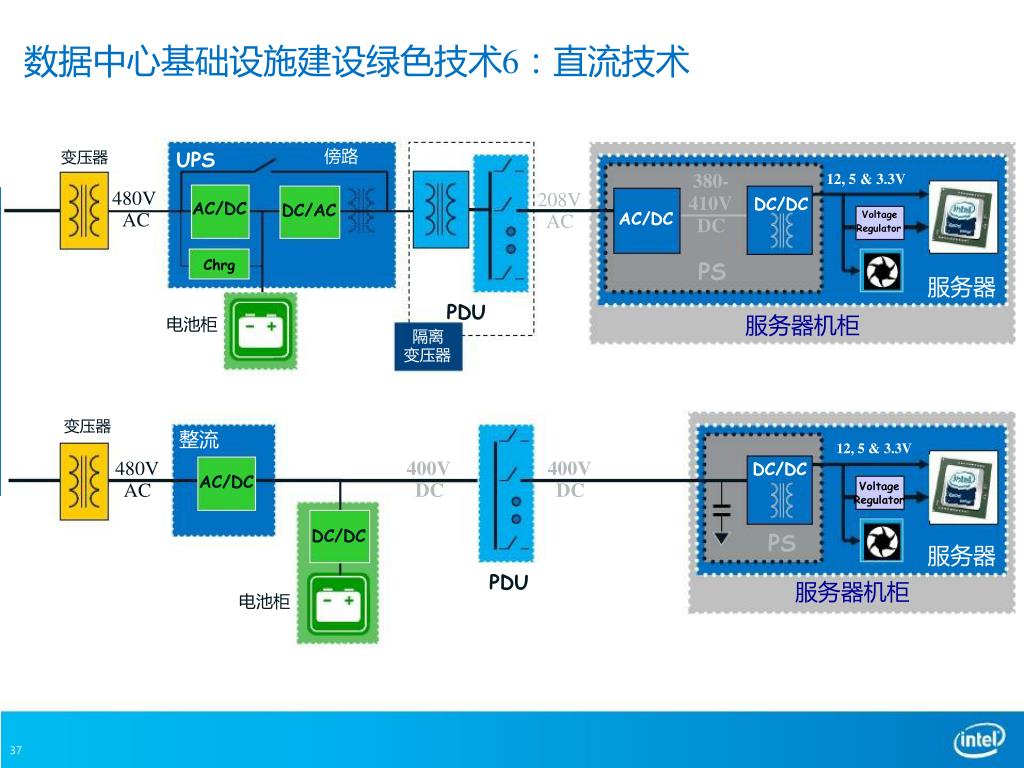

数据中心基础设施建设绿色技术6:直流技术

UPS

AC/DC

傍路

DC/AC

变压器

12,5&3.3V

Voltage

Regulator

380-

410VDC/DC

DC

480V

AC

208V

AC

AC/DC

Chrg

电池柜

PS

服务器

PDU

服务器机柜

隔离

变压器

变压器

整流

12,5&3.3V

DC/DC

480V

AC

400V

DC

400V

DC

AC/DC

Voltage

Regulator

DC/DC

PS

服务器机柜

服务器

PDU

电池柜

37


5509137

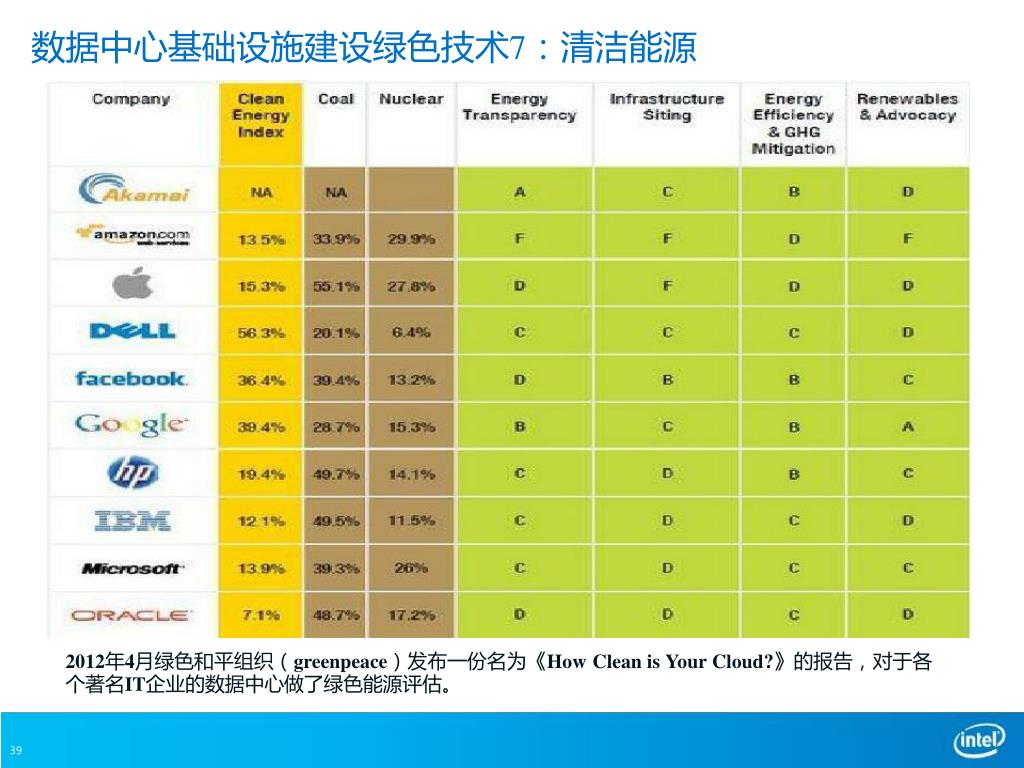

数据中心基础设施建设绿色技术7:清洁能源

2012年4月绿色和平组织(greenpeace)发布一份名为《HowCleanisYourCloud?》的报告,对于各

个著名IT企业的数据中心做了绿色能源评估。

39


5509137

谢谢!
