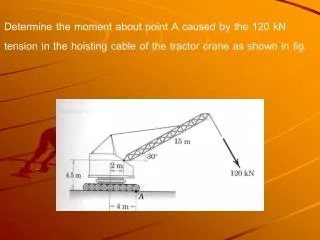

  1. Determine the moment about point A caused by the 120 kN tension in the hoisting cable of the tractor crane as shown in fig.

  2. จงคำนวณหาแรงลัพธ์ ของแรงทั้งสี่ดังรูป และหาตำแหน่ง ของจุด A บนคานด้านบนซึ่งแรงลัพธ์ พุ่งผ่าน

  3. จงรวมแรงทั้งสามที่กระทำกับฐาน O โดยการเขียนผลลัพธ์ ของแรงผ่านจุด O จงหาขนาดของแรงลัพธ์ และ โมเมนต์

  4. เฟรมรูปตัว A ถูกกระทำด้วย load 150 N ที่จุด B ดังรูปจงหาแรงปฏิกิริยาที่จุด A และแรงภายนอกที่ล้อเลื่อน C และโมเมนต์รอบจุด A

  5. แรงสามแรงและแรงคู่ควบกระทำรอบจุดหมุน A จงหาขนาดของแรงลัพธ์ และขนาดของโมเมนต์

  6. จากรูปประแจวางอยู่ในระนาบระดับ XY แรง 2 แรง ขนาด 20 N ในทิศลงที่จุด A ( แกน Z ) และทิศขึ้นที่จุด B ( แกน Z ) เพื่อพยายามถอดหัวนอต ถูกกระทำที่ประแจ จงหาผลรวมของโมเมนต์ของแรง 2 แรง รอบแกน (X) ของหัวนอต

  7. กระบอกไฮโดรลิกออกแรงยก 40 kN ตามแนวแกนของกระบอก จงหาแรงย่อย Fnและ Ft ซึ่งมีทิศทางตั้งฉากและสัมผัสกับ AB ในตำแหน่งที่มุม = 30ดังรูป

  8. If F1 = 300 N and  = 10, determine the magnitude and direction, measured counterclockwise from the positive x axis, of the resultant force acting on the bracket as shown on fig

  9. Express each of three forces acting on the bracket in Cartesian Vector form with respect to the x and y axes. Determine the magnitude and direction  of F1 so that the resultant force is directed along the positive x axis and has a magnitude of FR = 600 N as shown in fig

  10. จงคำนวณหาขนาดของโมเมนต์รอบฐานที่จุด O โดยมีแรง 600 N กระทำที่จุด A จงแสดงวิธีการคำนวณ 5 วิธี

  11. 2 m B C 2 KN 2 m 2 m 2 m A D 2 m Ex 1 จงหาแรงในแต่ละชิ้นส่วนของโครงสร้าง

  12. Ex 2 จงหาแรงในชิ้นส่วน FG, EGและ DGของโครงสร้าง 4 m 4 m 4 m 4 m G H F I J 3 m 6 m E D 16 kN C B A

  13. Ex 3 จงหาแรงในชิ้นส่วน BI, CI และ HI ของโครงสร้างเมื่อมุมที่ถูกกำหนดในรูปเป็น 30, 60, 90เท่านั้น D C E B A F 60 I H G a/2 a a a/2 2 kN 4 kN

  14. Ex 4 จงหาแรงในชิ้นส่วน CG และ CFของโครงสร้าง 2 kN A B C 2 m D 2 m 2 m 4 kN G 3 m F E

  15. 2 kN A B 2 m 2 m C 1 4 kN CG G E

  16. BC(1) - 4(2) = 0 BC = 8 KN (T) 2(2) – CG sinX (2) - CG cosX (1) = 0 4 – CG (1/√5) (2) – CG (2/√5) (1) = 0 At joint C CG = 2.24 KN (T) CB CD θ ∑Fy = 0 CF CG -CG sin X + CF = 0 CF = 1 KN
