Külső villámvédelem. Villámvédelmi és földelési anyagok a J. Pröpster cégtől. Mi is a villám?. elektromos kisülés Benjamin Franklin (1752) 30 000 fok Celsius a fénysebesség 1/3 része 100 000 amper. A villámok keletkezése. Zivatarfelhők (10 km-es magasságig)

Download Presentation

Külső villámvédelem

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


K ls vill mv delem

Külső villámvédelem

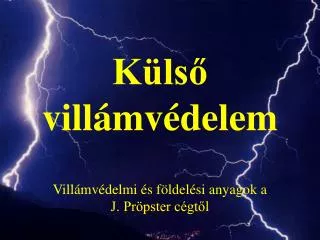

Villámvédelmi és földelési anyagok a J. Pröpster cégtől


Mi is a vill m

Mi is a villám?

  • elektromos kisülés Benjamin Franklin (1752)

    • 30 000 fok Celsius

    • a fénysebesség 1/3 része

    • 100 000 amper


A vill mok keletkez se

A villámok keletkezése

  • Zivatarfelhők (10 km-es magasságig)

  • Töltésszétválás(felfelé szálló gyors légáram, a vízcseppek és jégszemcsék aprózódása)


A vill mcsap s kialakul sa

A villámcsapás kialakulása

  • Villámcsapás- felhő és felhő között 80 %- felhő és egy földi tárgy között

  • lefelé csapó villám- előkisülés (elágazásokkal, szökellésekkel-50m/s)- ellenkisülés a földből- villámcsatorna- főkisülés (részvillámok)


K ls vill mv delem

Fogalom-meghatározások

  • Villámáram-impulzus

  • Villámáram-csúcsérték

  • Áram-meredekség (di/dt)

  • Töltés-impulzus ( i.dt)a villámcsatornán kiegyenlítődő töltés

  • Áramnégyzet-impulzus( i2.dt)1  ellenálláson keletkező fajlagos energia (J/ )

Későbbirészvillámok

Villámáram impulzus

i

Utánfolyó áram

t


Vill mcsap s okozta k rok

Villámcsapás okozta károk


Vill mcsap sok okozta k rok n metorsz gban

Villámcsapások okozta károk Németországban

  • 1,3 millió villámcsapás

  • 245 000 villámkár

  • 147 millió Euro kár


K ls vill mv delem

Villámcsapás káros hatásai

  • romboló hatásrobbanás (nagy nyomás, nedvesség elpárolgása)

  • dinamikus hatás - erőhatások

  • gyújtó hatás - tüzet okozó hőhatás (közvetlen, hősugárzás)

  • olvasztó hatás - becsapási pont-töltésimpulzusvillámáramot vezető testben-Joule hő-áramnégyzet-imp.

  • közvetett villámcsapás -feszültségesés, potenciálemelkedés

  • indukált feszültség


K ls vill mv delem

Villámáram csúcsértékének gyakorisága

  • 50 % az esélye, hogy a villámáram csúcsértékének árama legalább 35 kA


K ls vill mv delem

Töltésimpulzus

Töltésimpulzus gyakorisága

Fémlemezek átégését okozó töltés

Különböző huzalok megolvadásának valószínűsége a becsapási ponton


K ls vill mv delem

Joule hő

Áramnégyzet impulzus gyakorisága

Különböző anyagú huzalok megolvadásának valószínűsége


Faraday kalicka

Faraday kalicka

Az ideális villámvédelem

  • Michael FaradayFizikus és kémikus 1791-1867

  • Leárnyékolt tér

Leárnyékolt tér

Réz gömb


Vill mv delmi berendez sek

Villámvédelmi berendezések

Felfogó

Levezető

Földelés


Vill mh r t berendez s r szei

Felfogó- felfogórúd  2 m- felfogócsúcs 0,3…2 m- felfogóvezető - természetes felfogó

Levezető- természetes levezető

Villámhárító földelés

Mérési hely - vizsgáló összekötő-csatlakozó

Villámhárító berendezés részei


Vill mh r t berendez s fokozatainak meghat roz sa

Villámhárító berendezés fokozatainak meghatározása

  • Családi ház villámvédelmi besorolása: R1, M2, T1, K1, S1, H3

  • Szükséges villámvédelem fokozata:V0o-L0o-F0/x, B0

  • Alkalmazott villámvédelem fokozata:V2b-L2b-F2/x, B2V2b-L3a-F1/x-k, B3


M retfokozatok s p lethez viszony tott helyzet

Méretfokozatok és épülethez viszonyított helyzet

  • Villámhárító berendezés méretfokozatai:

  • Épülethez viszonyított helyzet fokozatai:o - felfogó nincs, vagy csak term. felfogó vana - a felfogó/levezető közvetlenül a felületen van,  0,15 mb - eltartás  0,15 mc - eltartás  0,5 md - épülettől független (megfelelő távolságban létesülő) felfogó/levezető


Felfog i

Felfogó I.

  • V0 sem természetes, sem mesterséges felfogórendszer nincs

  • V1 természetes felfogó


Felfog ii

Felfogó II.

  • V2 egyszerűsített felfogórendszer


Felfog iia

Felfogó IIa.

  • V2 egyszerűsített felfogórendszer


Felfog iii

Felfogó III.

  • V3-V4 Normál-Biztonsági felfogórendszerV3: R=100 m, d=20 m, =45; V4: R=80 m, d=15 m, =30;

  • V5-V6 Növelt biztonságú-Különleges biztonságú felfogórendszer (R függ az épület magasságától)


Leg rd l g mb m dszere

Radius r

Radius r

Radius r

Legördülő gömb-módszere


Felfog r gz t se i

Felfogó rögzítése I.

  • Felfogóvezető épülethez viszonyított helyzetének előírását biztosító rögzítőelemekab cbetontömb betongúla betongúla


Felfog r gz t se ii

Felfogó rögzítése II.

  • Laposfém vezetőtartók:

  • Cserép- / lemeztetőkre

  • Tetővezeték-tartók:

  • a - épülethez viszonyított helyzet esetén


P ld k i

Példák I.


P ld k ii

Példák II.


P ld k iii

Példák III.


P ld k iv

Példák IV.


Levezet i

Levezető I.

  • L0 - Sem természetes, sem mesterséges levezető nincs

  • L1 - Csak természetes levezető van (fém burkolat, fém épületszerkezet, pillér, tartó, vasbeton szerkezet)

  • L2 - Egyetlen levezető van; felfogó bármely pontja és a földelési pont közötti vízszintes távolság a levezető mentén nem nagyobb mint 20 m.

  • L3 - Legalább két levezető van olyan elrendezésben, hogy a felfogó bármely pontjáról a legközelebbi földelési pontig a vízszintes távolság a levezető mentén nem nagyobb 15 m-nél. (több földelési pont esetén eredőt kell számítani)


Levezet ii

Levezető II.

  • L4 - ua. mint L3 de a leghosszabb vízszintes áramút (eredő) nem hosszabb 10 m-nél

  • L5 - L4 feltételeinek megfelelő levezető-elrendezés, de minden levezető felül a felfogóhoz való csatlakozásától max. 2 m-re vízszintesen össze van kötve egymással


Levezet r gz t se i

Levezető rögzítése I.

  • A levezetőt a villám elektrodinamikus erőhatása ellen rögzíteni kell

  • Imax= 10 kA - Fmax= 153 N/m

  • Imax= 100 kA - Fmax= 1533 N/m

  • Ereszek és párkányok megkerülése l  10 s

i

i

l

s

s

l


Levezet r gz t se ii

Levezető rögzítése II.

  • Épülethez viszonyított helyzet: b ( 0,15m) és c (0,5 m)

  • feszített levezető

  • fali tartók


Levezet

Levezető

Levezető


F ldel s i

Földelés I.

  • F0 sem természetes, sem mesterséges földelő nincs

  • F1 csak természetes földelő van (épület betonalapföldelése, épület talajjal közvetlenül érinkező fémrésze)

  • F2 egyetlen földelő (csak akkor, ha a levezető L2a, L2b fokozatú)

  • F3 legalább két földelő van, amelyek lehetnek különállóak vagy egymással csoportosan összekötöttek

  • F4 Valamennyi földelő a talajban vagy a talajszint közelében egymással össze van kapcsolvagyűrűs földelő/keretföldelő, hálóföldelő körülfogja ill. behálózza a épület egész alapterületét


F ldel s ii

Földelés II.

F3/x

  • A földelési ellenállás

  • /x - a földelési ellenállás értékére nincs követelmény, de a földelő felépítésének meg kell felelnie az alábbi ábráknak

  • /r - A földelési ellenállás értéke max. 2 ohm- Egyetlen földelő (L2 fokozat) vagy földelő-rendszerhez tartozó vizsgáló-összekötővel leválasztható egyedi földelő eseténr  6 /A ohm- Összefüggő (csak a villámhárító megbontásával szétválasztható) földelő-rendszer esetén r  3 /A ohm

F2/x


F ldel s l tes t se i

Földelés létesítése I.

  • Anyaga: acélrúd, acélszalag, idomacél, acéllemez, korrózióvédett pl. tűzihorganyzott anyagok

  • Vízszintes szalagföldelő (köracél átm: 8 mm, szalag 60 mm2)

  • Gyűrűs vagy keretföldelő


F ldel s l tes t se ii

Földelés létesítése II.

  • Rúd (tömör köracél átm: 20…30 mm, 1”-2” gázcső)

  • Lemezföldelő (függőlegesen, az alapra merőlegesen)


F ldel s

Földelés

  • Betonalap földelő

  • Mélyföldelés Beütési mélység 9 m


M r si hely

Mérési hely

  • A mérési hely A levezető és a földelővezető között lehet: - bontható vizsgálóösszekötő vagy - a levezetőn ill. a földelővezető földfelszín felett kialakított nem bontható vizsgálócsatlakozó

  • Kialakítása: - a járható szinttől max. 1,5 … 2 m- falon kívül vezetett levezetőt, ill. a földelővezetőt a mérési helytől max. 0,5 m távolságon belül tartóval rögzíteni kell- általában minden levezetőn létesíteni kell, de legalább annyit, hogy az épület alapterületén max. 40m-re legyenek egymástól


Bels vill mv delem vesz lyes megk zel t s

Belső villámvédelem-veszélyes megközelítés

  • A veszélyes megközelítési helyeknél a nagyobb kiterjedésű fémtárgyakat fémesen össze kell kötni a villámhárítóval

  • ha ez nem lehetséges 6 kV-os nagyfeszültségű kábelek szigetelésével egyenértékű szigetelést kell készíteni (általában a villámhárítón)

  • Az összekötés, olyan helyen is elvégezhető ahol ez könnyen kivitelezhető, ha az áramút csökkenésével a veszélyes megközelítés feltétele megszűnik (s  l/20)

  • A tetőtérbe, vagy a legfelső szintre felnyúló fémtárgyakat (pl. fűtési tágulási tartály, szellőzőcső, felvonósín, fém szemétledobó) alul és felül is össze kell kötni a villámhárítóval.


Er s ram villamos berendez sek i

Erősáramú villamos berendezések I.

  • A légvezetékes csatlakozás tetőtartóját, ha az épületen előírt fokozatú villámhárító berendezés van, közvetlenül vagy szikraközön keresztül össze kell kötni a villámhárítóval.

  • Ha a tetőtartó a tetőgerincnél 5 m-rel magasabbra emelkedik, de az épületen nincs villámhárító, akkor villámhárító földelőt és levezetőt kell készíteni és a tetőtartót közvetlenül vagy szikraközön keresztül földelni kell.


Er s ram villamos berendez sek ii

Erősáramú villamos berendezések II.

  • Az erősáramú vezetéknek az épületbe való csatlakozási helyén a villámhárító berendezés vezetőjét össze kell kötni a hálózat földelő vagy nullázó vezetőjével (PEN). Ha a közvetlen összekötés nem lehetséges, túlfeszültséglevezetőt vagy szikraközt kell beiktatni.

  • Megvalósítás: EPH csomópont és egyenpotenciálra hozó hálózat kialakításával:

TN-C-S rendszer

EPH sín


Elektronikus s h rad stechnikai berendez sek

Elektronikus és híradástechnikai berendezések

  • A távközlő vezető tetőtartóját, valamint a rádió vagy televízióantennát, ha az épületen előírt fokozatú villámhárító berendezés van, közvetlenül vagy szikraközön keresztül össze kell kötni a villámhárítóval.

  • Ha a tetőtartó a tetőgerincnél 5 m-rel magasabbra emelkedik, de az épületen nincs villámhárító, akkor villámhárító földelőt és levezetőt kell készíteni és a tetőtartót közvetlenül vagy szikraközön keresztül földelni kell.

  • Ha a tetőtartót vagy antennát érintésvédelmi vagy üzemeltetési okok miatt nem lehet közvetlenül földelni, akkor a tetőtartó vagy antenna és a villámhárító közé két, legfeljebb 3 cm elektródtávolságú szikraközt kell - egymástól legalább 2 m távolságban - sorosan beiktatni.
