Presentation Transcript

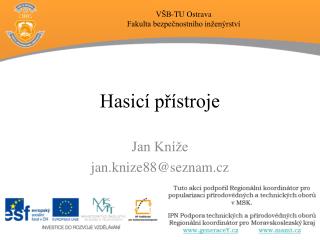

Hasic p stroje

VŠB-TU Ostrava

Fakulta bezpečnostního inženýrství

Hasicí přístroje

Jan Kníže

[email protected]


Princip hasic ho p stroje

Princip hasicího přístroje

Hasicí přístroj je tlaková nádoba, která je naplněna hasivem (prášek, voda, pěna, CO2, halon). Při uvedení hasicího přístroje v činnost je hasivo vypuzeno z tlakové nádoby pomocí nosného plynu. Nejběžnějšími nosnými plyny jsou vzduch, dusík, argon, helium nebo oxid uhličitý.


Daje na hasic m p stroji

Údaje na hasicím přístroji

  • Tlakoměr, který ukazuje tlak v láhvi

  • Etiketa s údaji o hasicím přístroji

    A) Návod na použití

    B) Typ hasicího přístroje

    C) Třídy požáru

    D)typ přístroje (např.: GP-6x ABC)


Daje na hasic m p stroji1

Údaje na hasicím přístroji

E) typ hasiva (např.: 6kg prášek FLUREX ABC PLUS)

F) výtlačný plyn (dusík o tlaku 1MPa při teplotě 20°C)

G) Rozsah funkčních teplot (od -30°C do +60°C)

H) Normu kterou splňuje tento hasicí přístroj

I) Kontaktní informace výrobce (prodejce)

J) Nálepku s platností kontroly hasicího pří


Druhy hasic ch p stroj z kladn d len

Druhy hasicích přístrojů (základní dělení)

  • Dle předurčení k požáru

    -požáry pevných látek (A)

    - požáry kapalných látek (B)

    -požáry plynů (C)

[1]

[2]

[3]


Druhy hasic ch p stroj z kladn d len dle p edur en k po ru

Druhy hasicích přístrojů (základní dělení) Dle předurčení k požáru

  • Požáry lehkých kovů (D)

  • Požáry elektrických zařízení pod napětím (E)

    (nepoužívá se)

  • Požáry jedlých tuků (F)

[4]

[5]

[6]


Druhy hasic ch p stroj z kladn d len dle hasiva

Druhy hasicích přístrojů (základní dělení)Dle hasiva

  • Dle hasiva

    Vodní Pěnový

  • AA

    - papír - papír

    - dřevo - dřevo

    - plasty - plasty

  • BB

    - Alkoholy- benzín, nafta

    • - minerální olej

    • F – jedlé tuky

[8]

[7]


Druhy hasic ch p stroj z kladn d len dle hasiva1

Druhy hasicích přístrojů (základní dělení)Dle hasiva

Práškové Sněhové

  • AB

  • dřevo-benzín, nafta, …

  • papírF - jedlé tuky

  • plastE - elektronika

  • tkaninyzařízení pod

  • Bnapětím

    -benzín,nafta, …

  • C - plyny

  • E- elektronika

    a zařízení pod napětím

  • F - jedlé tuky

[9]

[10]


Druhy hasic ch p stroj z kladn d len dle hasiva2

Druhy hasicích přístrojů (základní dělení)Dle hasiva

Halonový

  • A

  • dřevo

  • papír

  • plast

  • tkaniny

  • B

    -benzín,nafta, …

  • E

    - elektronika a zařízení pod napětím

  • F

    - jedlé tuky

[11]


Druhy hasic ch p stroj z kladn d len1

Druhy hasicích přístrojů (základní dělení)

  • Dle hmotnosti (přemístitelnosti)

    -zabudovaný ve (na) vozidle

[12]

[13]


Druhy hasic ch p stroj z kladn d len dle hmotnosti

Druhy hasicích přístrojů (základní dělení)Dle hmotnosti

- přívěsný

- pojízdný nad 20 kg

[14]

[15]


Druhy hasic ch p stroj z kladn d len dle hmotnosti1

Druhy hasicích přístrojů (základní dělení)Dle hmotnosti

-pojízdný do 20 kg

-přenosný

[16]

[17]


Druhy hasic ch p stroj z kladn d len dle konstrukce

Druhy hasicích přístrojů (základní dělení) Dle konstrukce

  • Dle konstrukce

  • Pod stálým tlakem

[18]


Druhy hasic ch p stroj z kladn d len dle konstrukce1

Druhy hasicích přístrojů (základní dělení) Dle konstrukce

  • S vedlejším zásobníkem

    hnacího plynu

[19]


Druhy hasic ch p stroj z kladn d len dle konstrukce2

Druhy hasicích přístrojů (základní dělení) Dle konstrukce

  • S pyrotechnickou patronou s chemickým vyvíječem hnacího plynu

  • S průraznou patronou se stlačeným hnacím plynem

[20]


Druhy hasic ch p stroj z kladn d len dle konstrukce3

Druhy hasicích přístrojů (základní dělení) Dle konstrukce

- S manuální pumpou (džberové)

[21]


Druhy hasic ch p stroj z kladn d len dle konstrukce spou t

Druhy hasicích přístrojů (základní dělení) Dle konstrukce spouště

  • Dle konstrukce spouště

  • Nárazníková spoušť se stlačeným

    vzduchem

  • Nárazníková spoušť

    s vyvíječem plynu

[22]


Druhy hasic ch p stroj z kladn d len dle konstrukce spou t1

Druhy hasicích přístrojů (základní dělení) Dle konstrukce spouště

  • Uzavírací ventil

  • Pákový ventil

  • [23]

    [24]


    Druhy hasic ch p stroj z kladn d len2

    Druhy hasicích přístrojů (základní dělení)

    • Dle materiálu tlakové láhve

    • Ocelová

    • Kompozitní

    • Ze slitin lehkých kovů ( hliník, dural, měď)

    [25]


    Druhy hasic ch p stroj z kladn d len dle materi lu tlakov l hve

    Druhy hasicích přístrojů (základní dělení) Dle materiálu tlakové láhve

    • Plastová

  • Skleněná

  • [26]

    [27]


    N vod k pou it hp

    Návod k použití HP

    • Návod k použití HP pod stálým tlakem:

    • Přistoupíme k požáru z návětrné strany

    • Utrhneme pojistku

    • Namíříme hubici na požár

    • Zmáčkneme pákový ventil

    • Hubicí opisujeme pomyslný půlkruh


    Hasic p stroje

    Návod k použití HP

    • Návod na použití HP s pyrotechnickou patronou nebo průraznou patronou

    • Hasicí přístroj přineseme k požáru

    • Utrhneme pojistku

    • Sevřenou pěstí uhodíme do na spouštěcí mechanismus nebo HP otočíme a spouštěcím mechanismem uhodíme o zem nebo o stěnu

    • Hubici nasměrujeme na požár a opisujeme jím pomyslný půlkruh


    N vod k pou it hp1

    Návod k použití HP

    • Návod k použití HP s manuální pumpou (dvoumužný HP):

    • Hasicí přístroj doneseme k požáru

    • Jeden člen pumpuje

    • Druhý člen roztáhne přiloženou hadici a proudnici namíří na požár


    Hasic p stroje

    Děkuji za pozornost!!!
