  1. Лекция 4:Мрежово нивоIP адресиране (Network Layer, IP addressing)

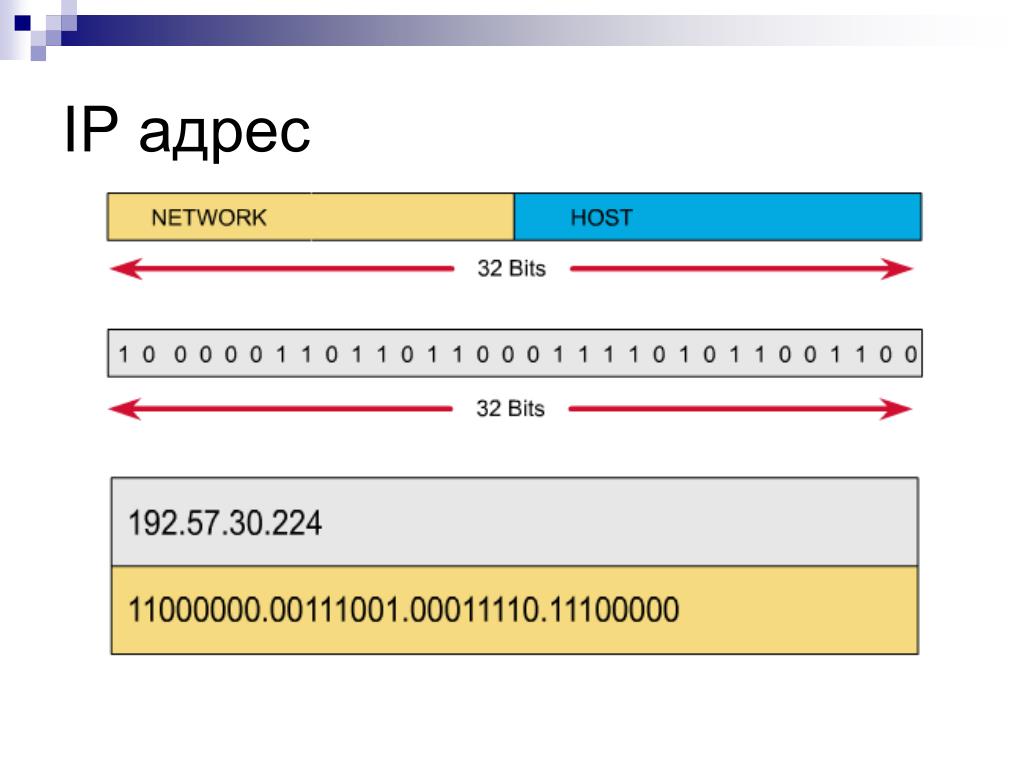

  2. IP адрес

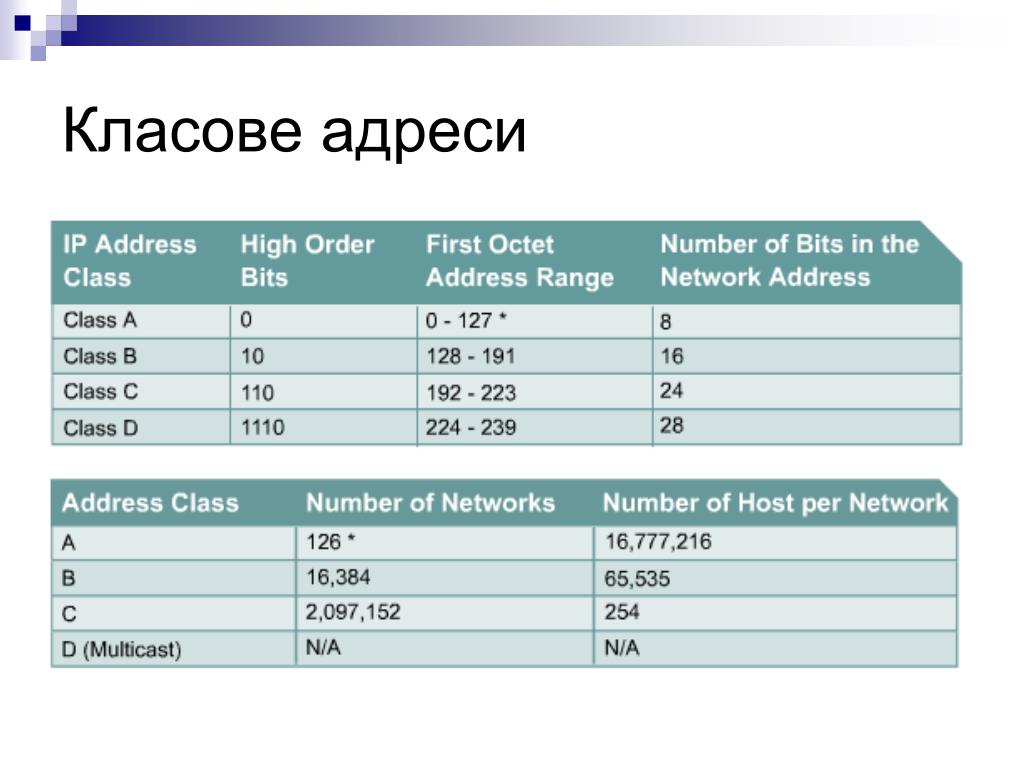

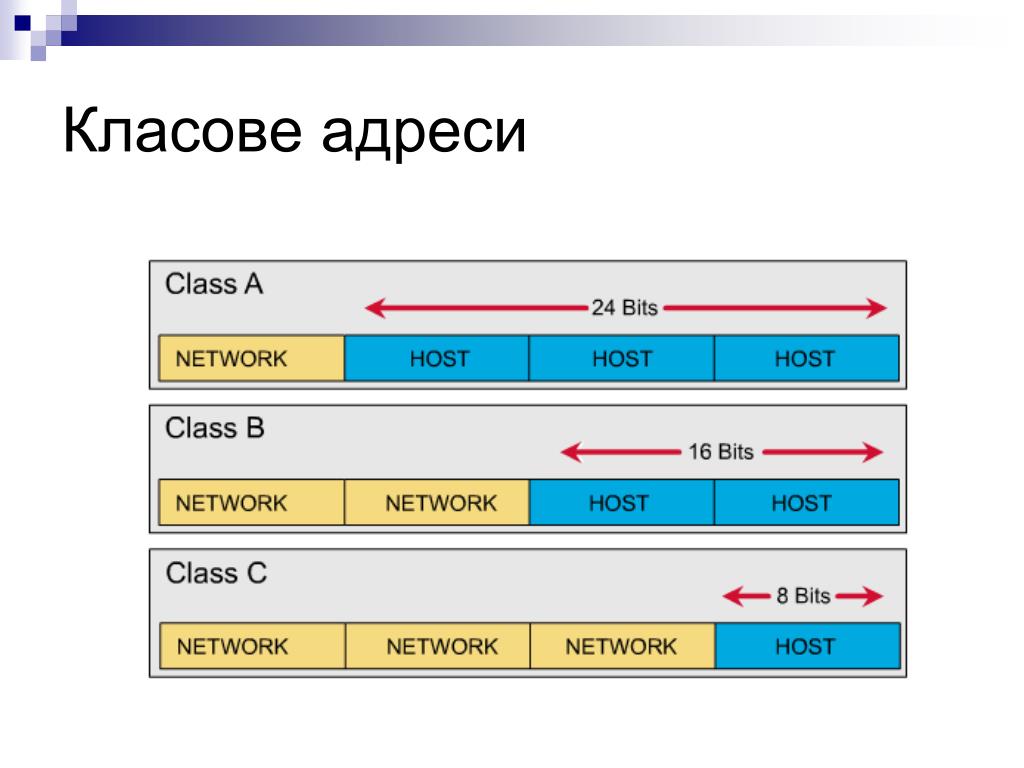

  3. Класове адреси

  4. Класове адреси

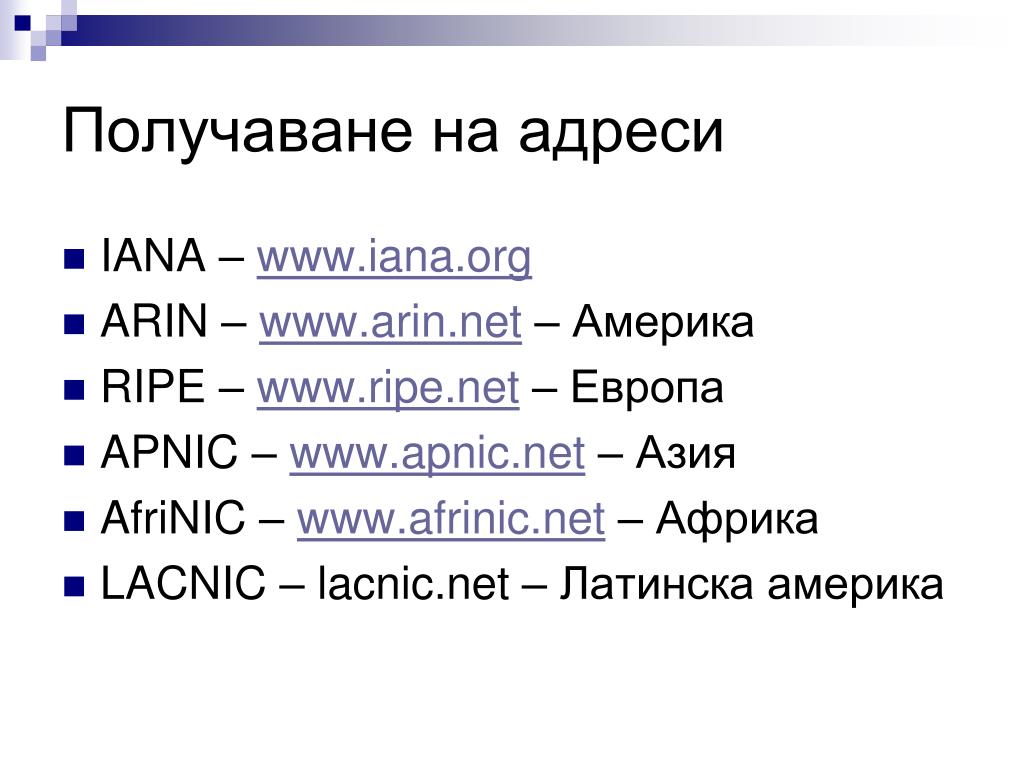

  5. Получаване на адреси • IANA – www.iana.org • ARIN – www.arin.net – Америка • RIPE – www.ripe.net – Европа • APNIC – www.apnic.net – Азия • AfriNIC – www.afrinic.net – Африка • LACNIC – lacnic.net – Латинска америка

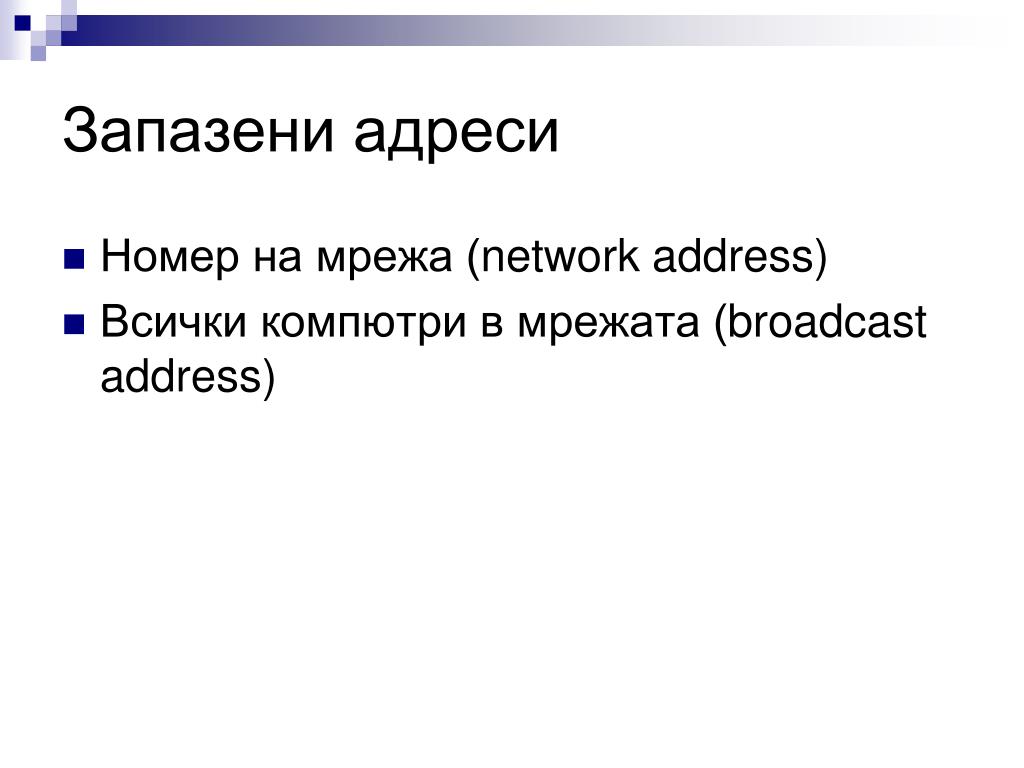

  6. Запазени адреси • Номер на мрежа (network address) • Всички компютри в мрежата (broadcast address)

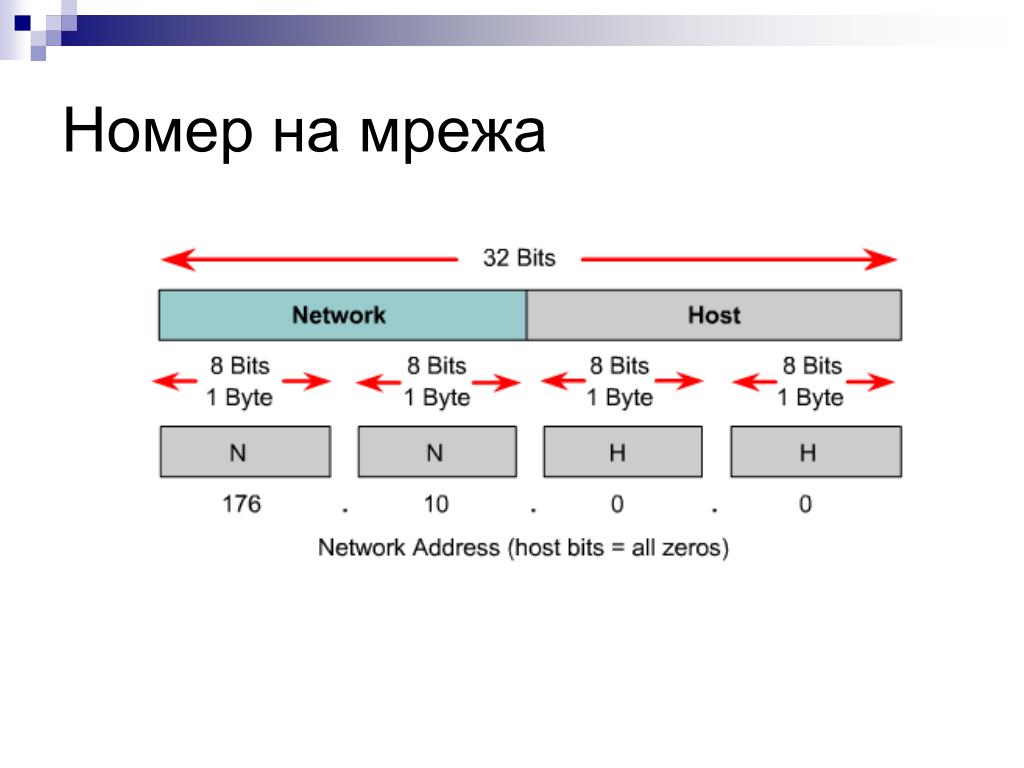

  7. Номер на мрежа

  8. Broadcast адрес

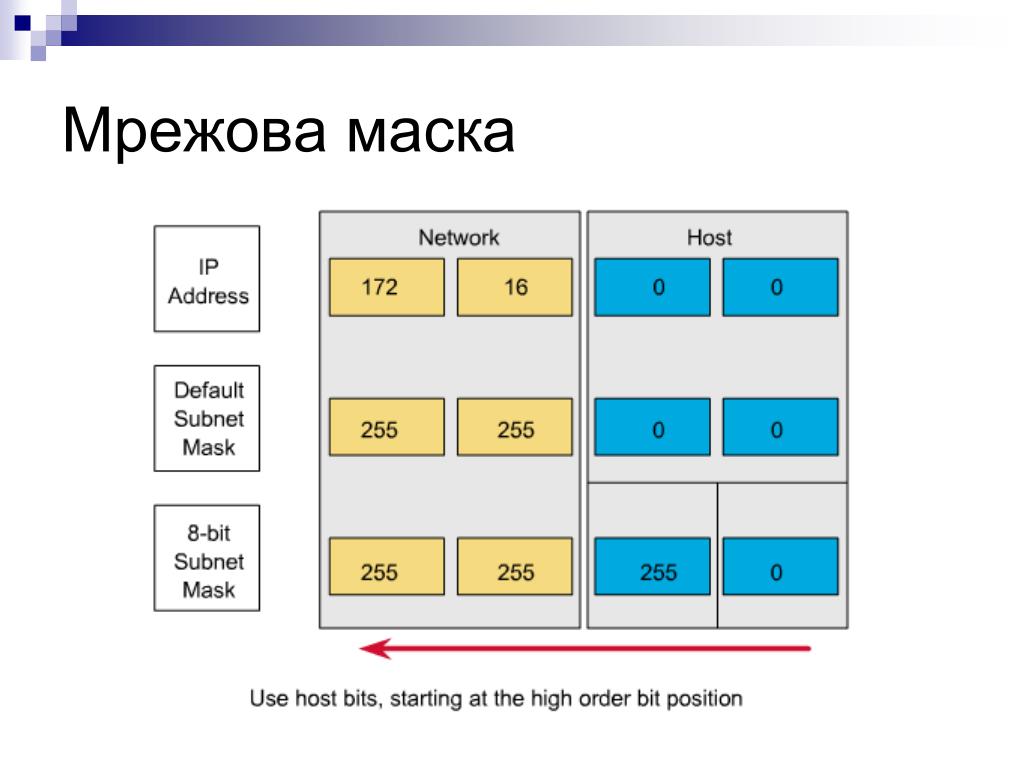

  9. Мрежова маска

  10. Валидни комбинации за маска • 11111000 = 248 • 11111100 = 252 • 11111110 = 254 • 11111111 = 255 192.168.1.0 255.255.255.0 = 192.168.1.0/24 00000000 = 0 10000000 = 128 11000000 = 192 11100000 = 224 11110000 = 240

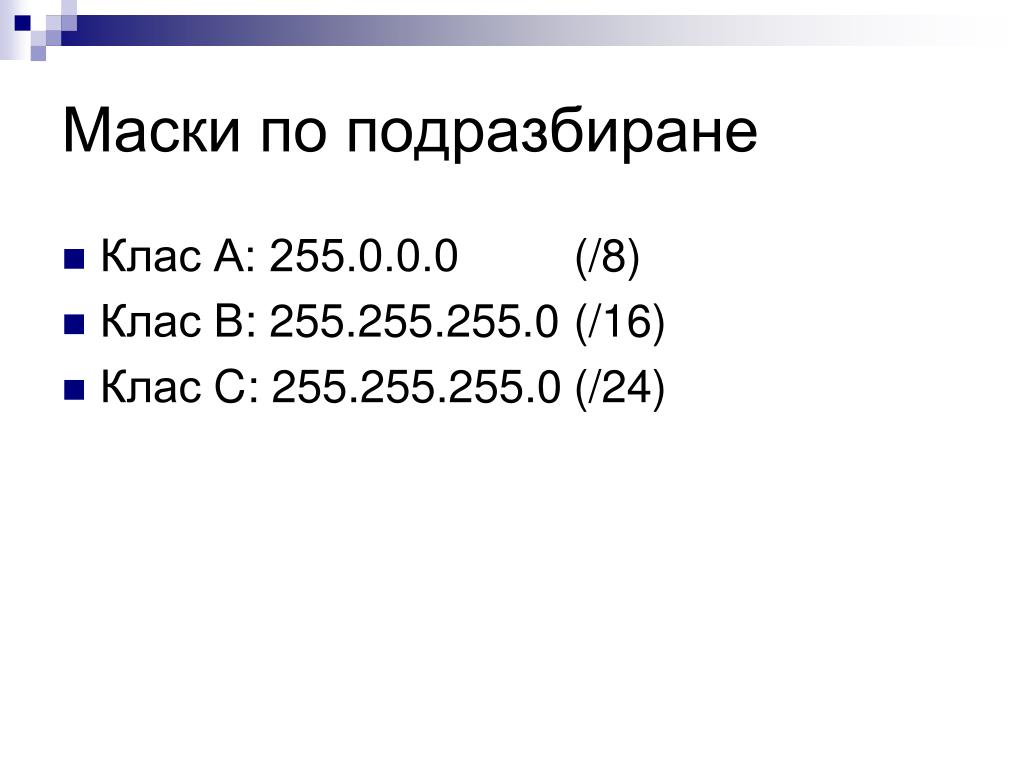

  11. Маски по подразбиране Клас А: 255.0.0.0 (/8) Клас B: 255.255.255.0 (/16) Клас C: 255.255.255.0 (/24)

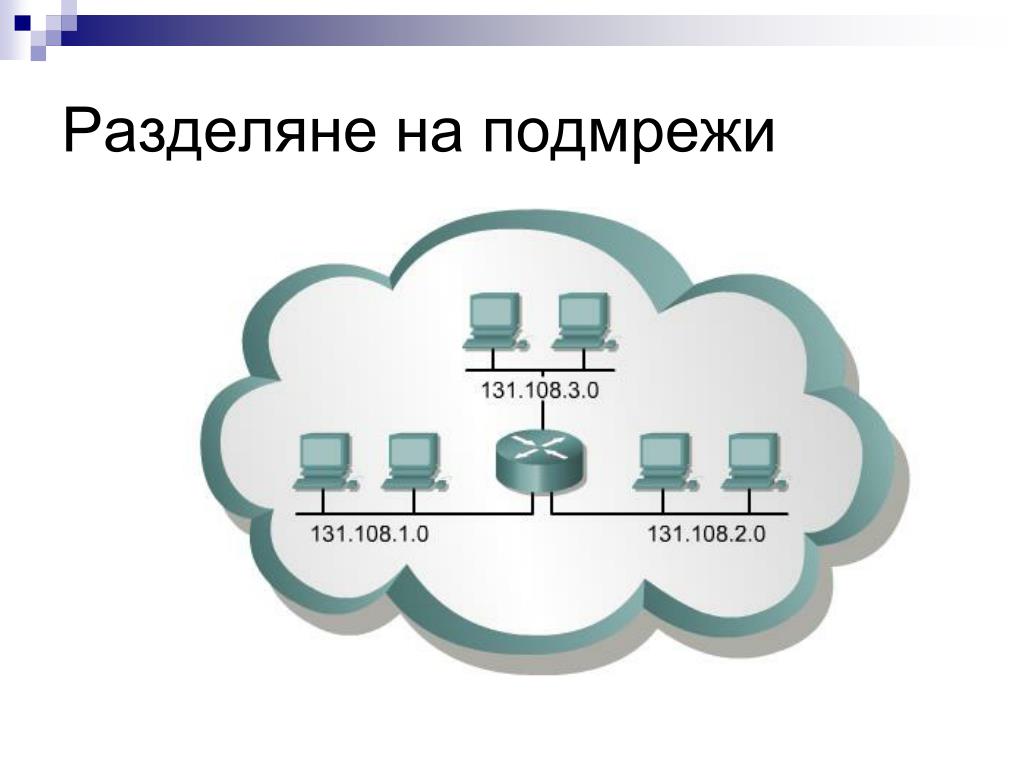

  12. Разделяне на подмрежи

  13. Преди разделянето IP : 192.168.1.2 – 254 SM: 255.255.255.0 DG: 192.168.1.1 192.168.1.1 Интернет

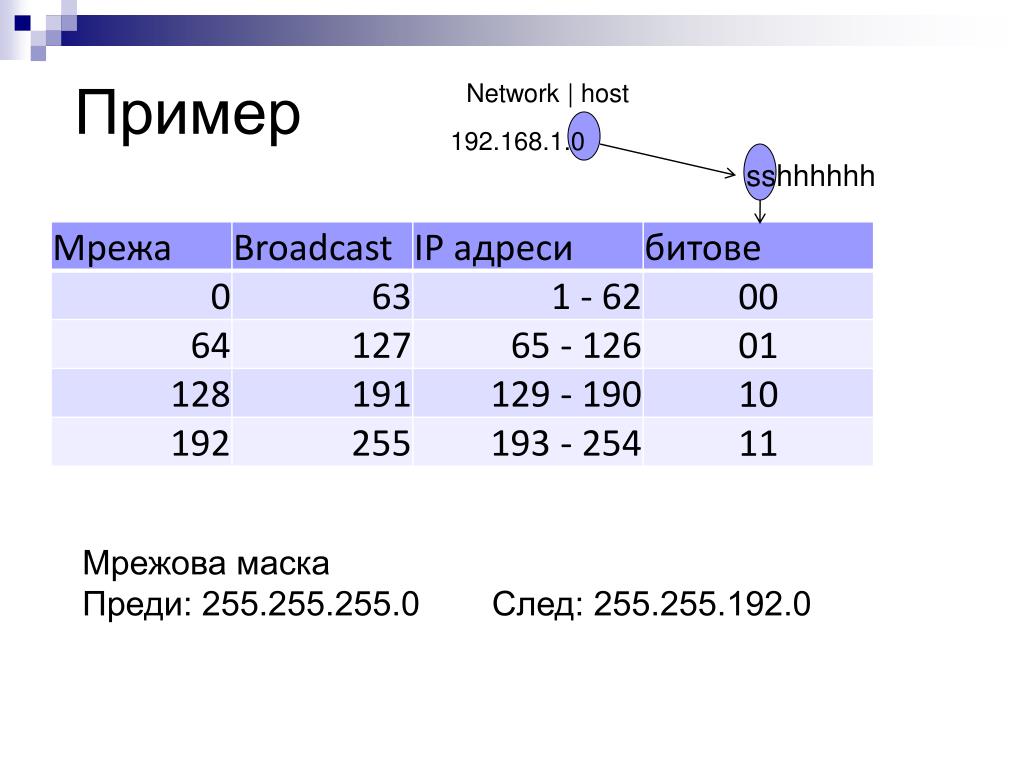

  14. Пример Network | host 192.168.1.0 sshhhhhh Мрежова маска Преди: 255.255.255.0 След: 255.255.192.0

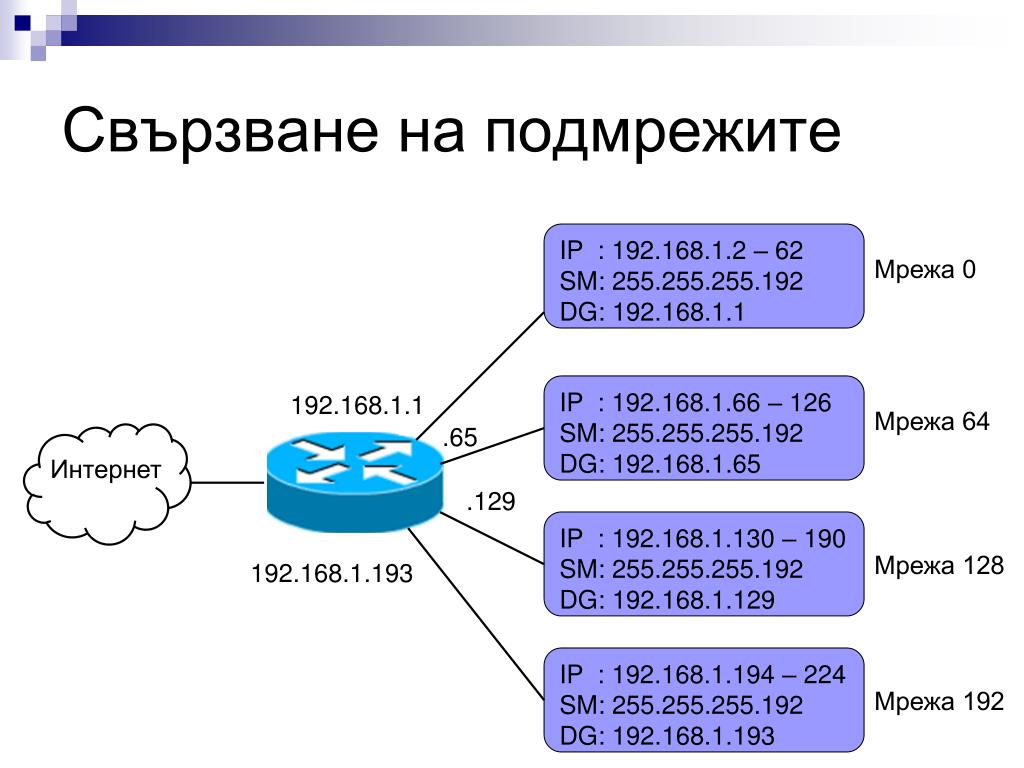

  15. Свързване на подмрежите IP : 192.168.1.2 – 62 SM: 255.255.255.192 DG: 192.168.1.1 Мрежа 0 IP : 192.168.1.66 – 126 SM: 255.255.255.192 DG: 192.168.1.65 192.168.1.1 Мрежа 64 .65 Интернет .129 IP : 192.168.1.130 – 190 SM: 255.255.255.192 DG: 192.168.1.129 Мрежа 128 192.168.1.193 IP : 192.168.1.194 – 224 SM: 255.255.255.192 DG: 192.168.1.193 Мрежа 192

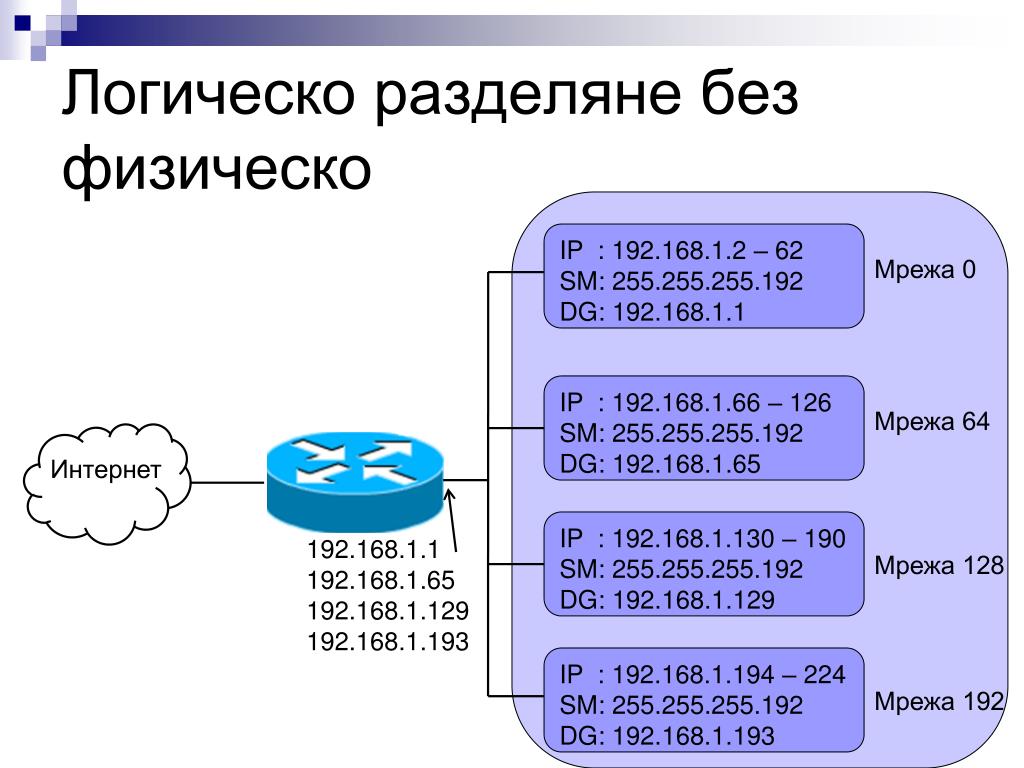

  16. Логическо разделяне без физическо IP : 192.168.1.2 – 62 SM: 255.255.255.192 DG: 192.168.1.1 Мрежа 0 IP : 192.168.1.66 – 126 SM: 255.255.255.192 DG: 192.168.1.65 Мрежа 64 Интернет IP : 192.168.1.130 – 190 SM: 255.255.255.192 DG: 192.168.1.129 192.168.1.1 192.168.1.65 192.168.1.129 192.168.1.193 Мрежа 128 IP : 192.168.1.194 – 224 SM: 255.255.255.192 DG: 192.168.1.193 Мрежа 192

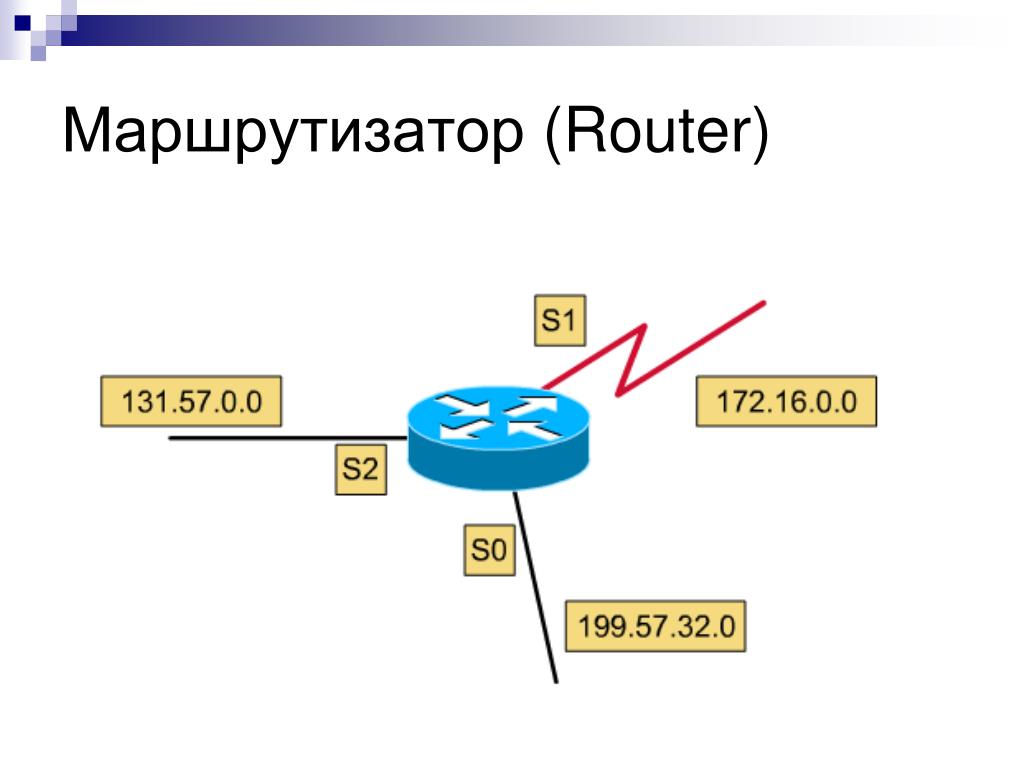

  17. Маршрутизатор (Router)

  18. Default Gateway (шлюз по подразбиране) Интернет

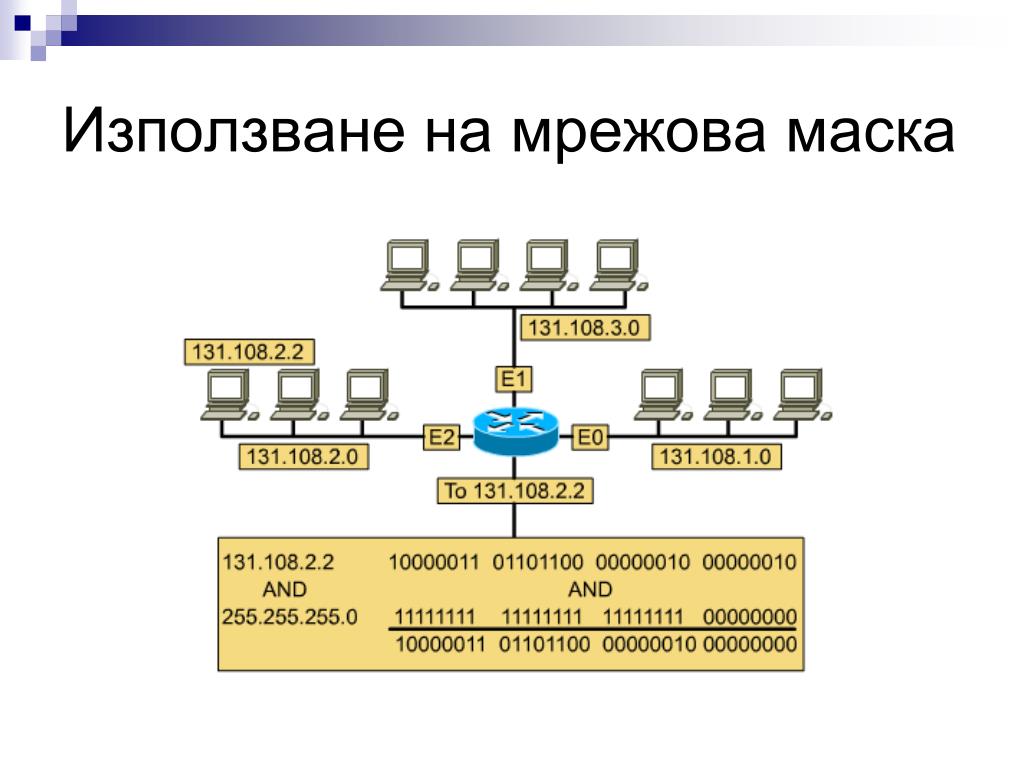

  19. Използване на мрежова маска

  20. Специални адреси • 255.255.255.255 – Local Broadcast • 0.0.0.0 – Default Route • 127.0.0.0 – Local Host (Loopback) • 169.254.0.0 – APIPA

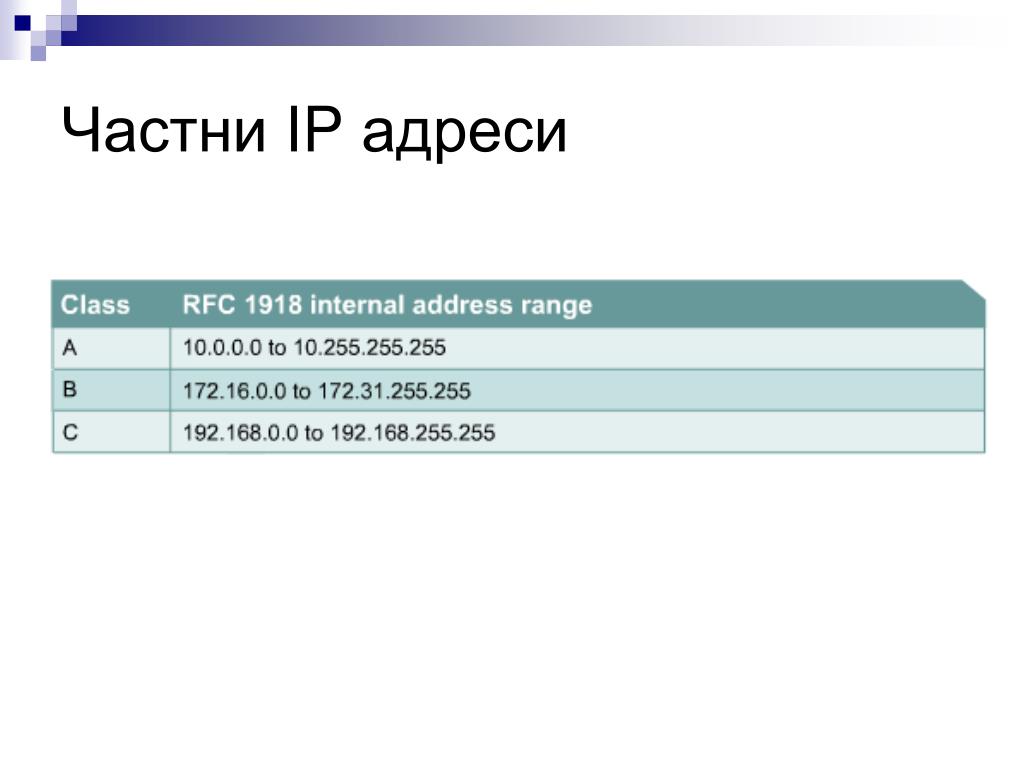

  21. Частни IP адреси

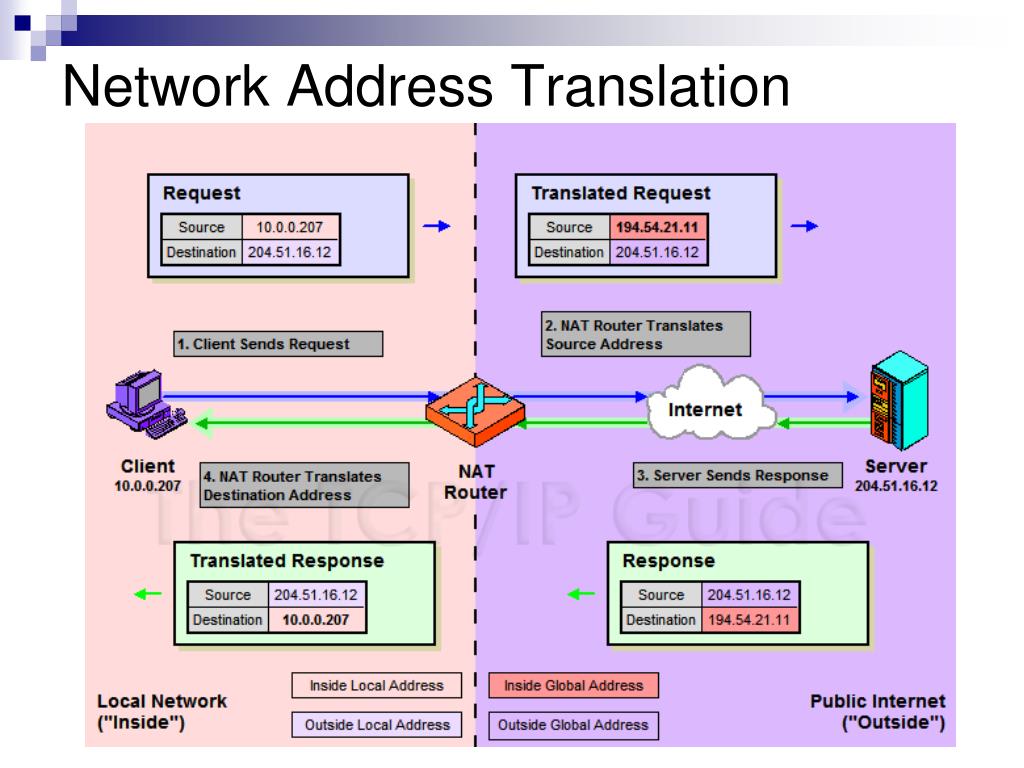

  22. Network Address Translation

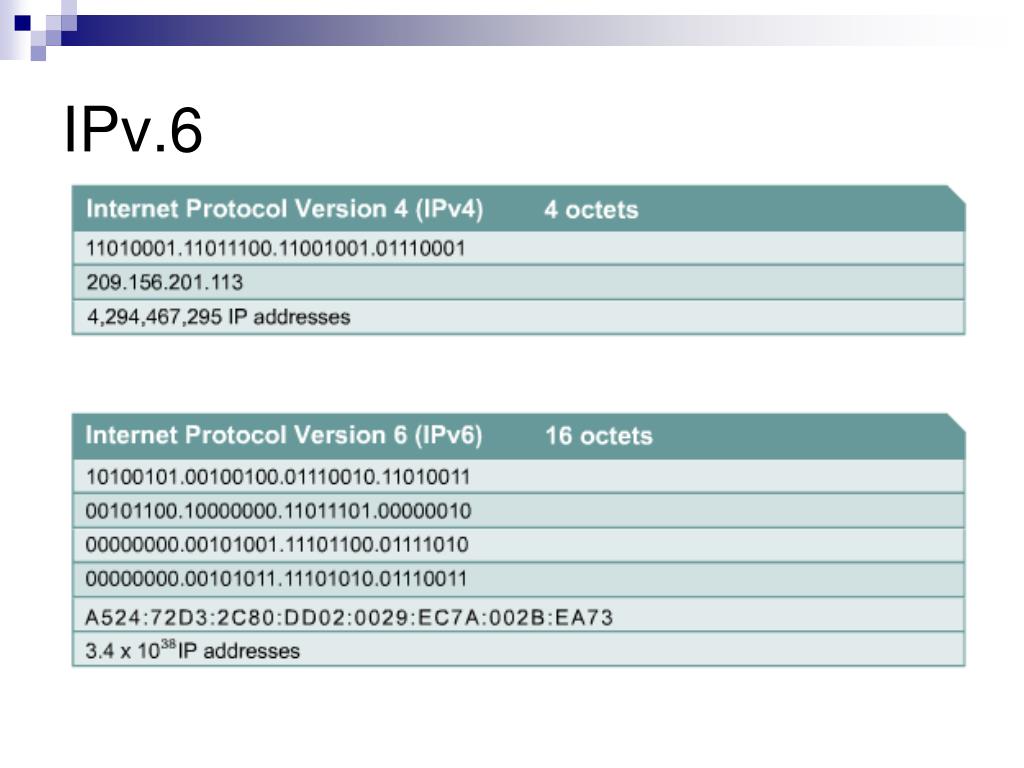

  23. IPv.6

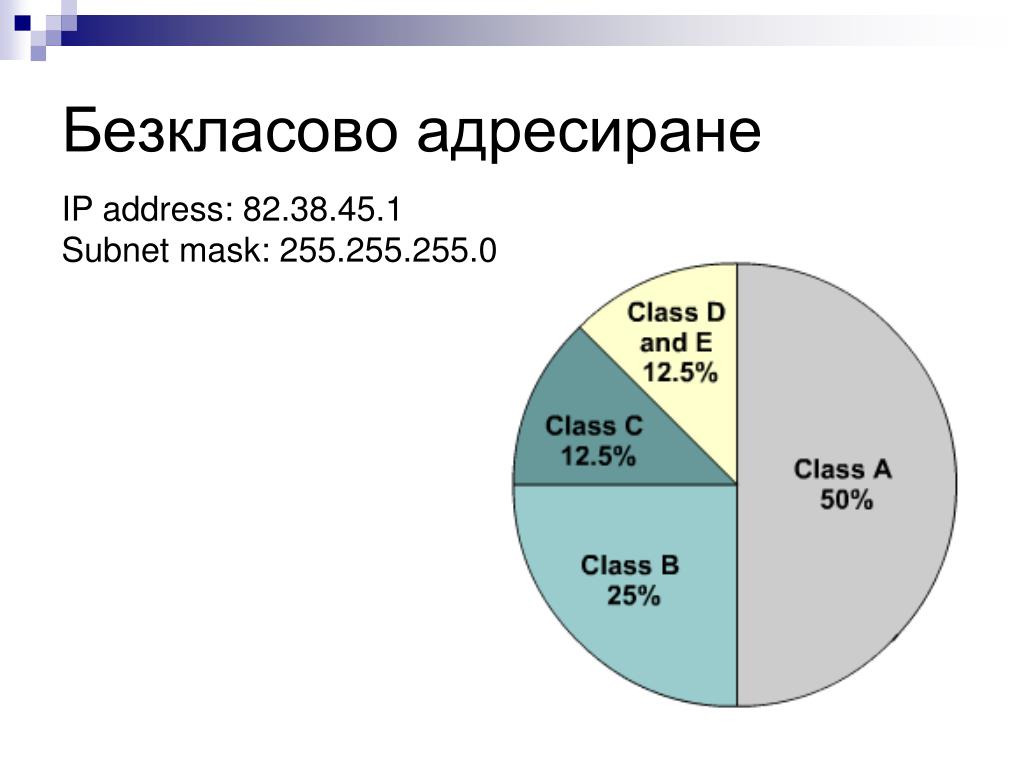

  24. Безкласово адресиране IP address: 82.38.45.1 Subnet mask: 255.255.255.0

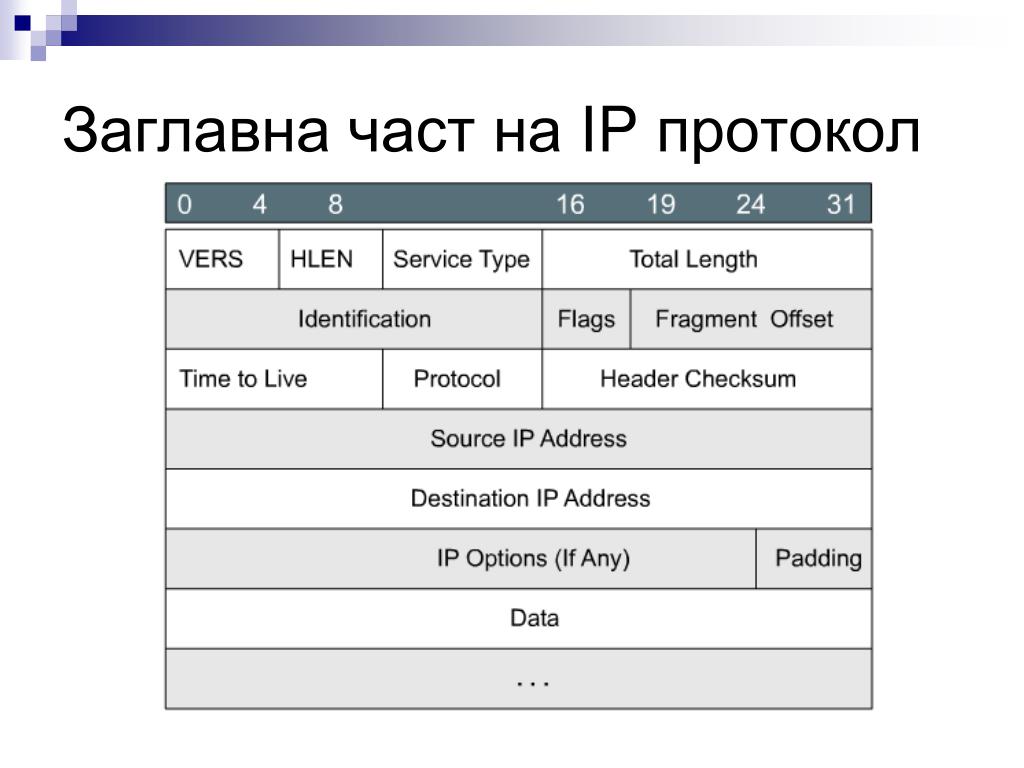

  25. Заглавна част на IP протокол

  26. Type of Service Precedence: • 000 (0) - Routine • 001 (1) - Priority • 010 (2) - Immediate • 011 (3) - Flash • 100 (4) - Flash Override • 101 (5) - Critical • 110 (6) - Internetwork Control • 111 (7) - Network Control

  27. Флагове • Reserved • Don’t Fragment • More Fragments

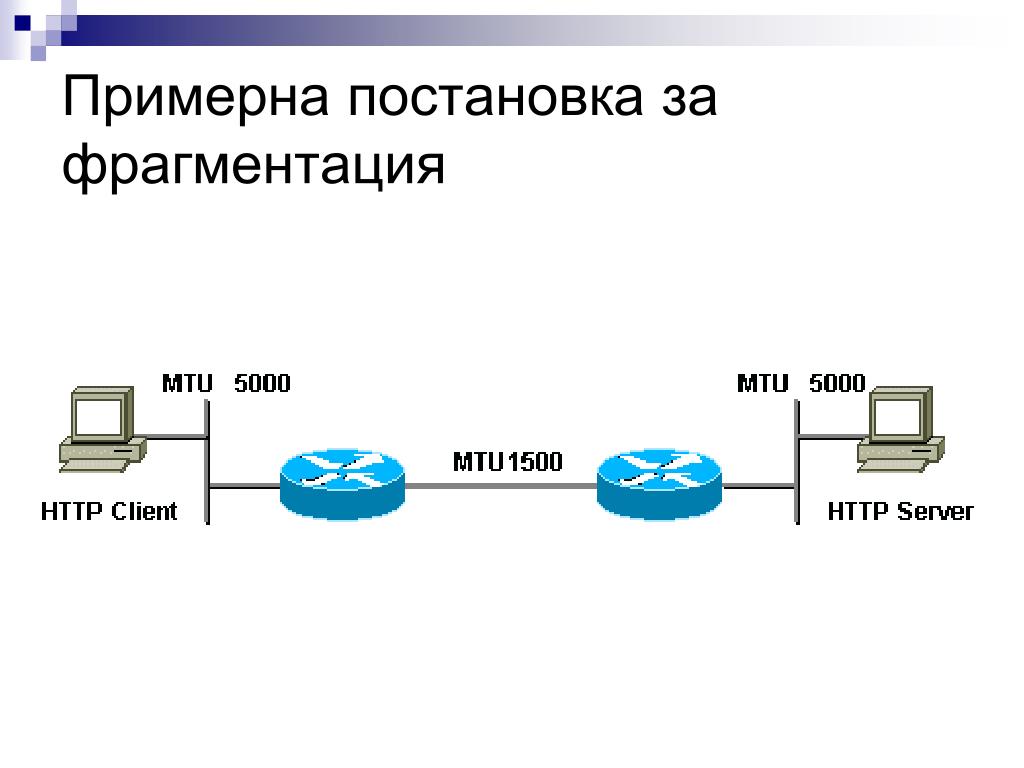

  28. Примерна постановка за фрагментация

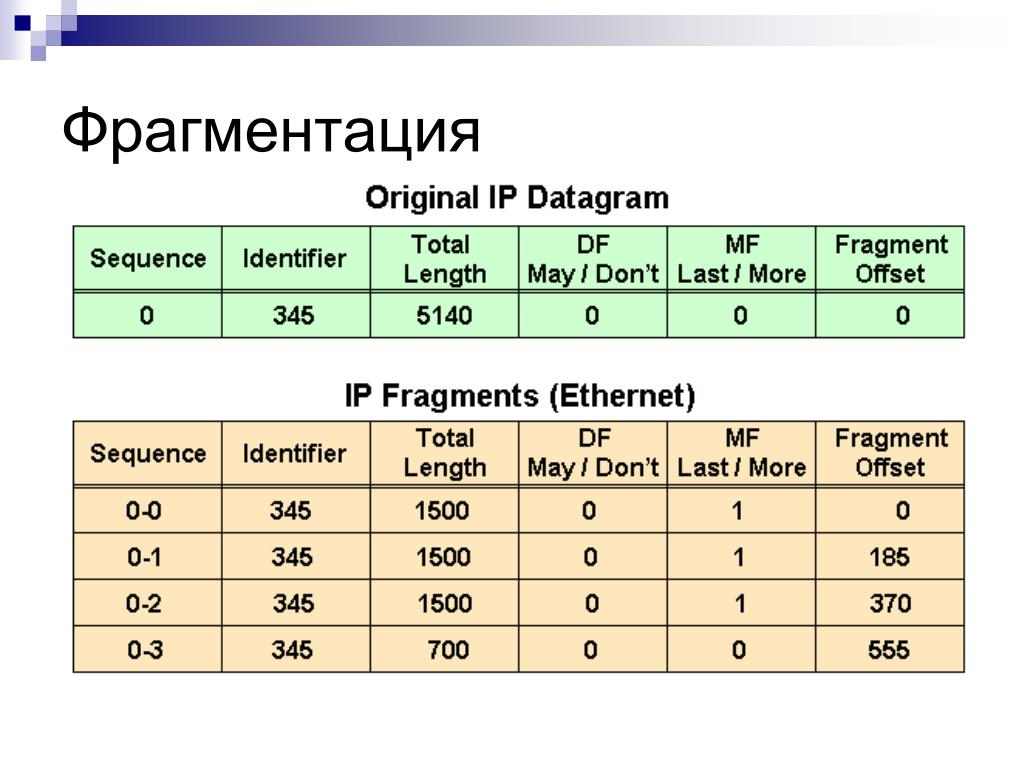

  29. Фрагментация

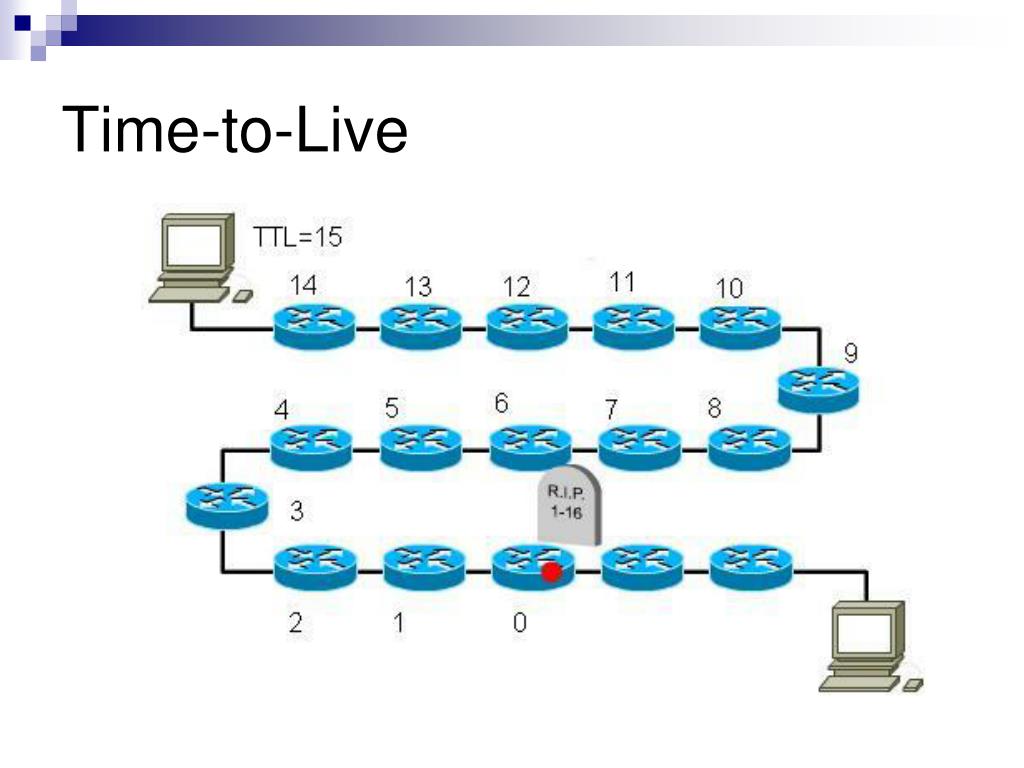

  30. Time-to-Live

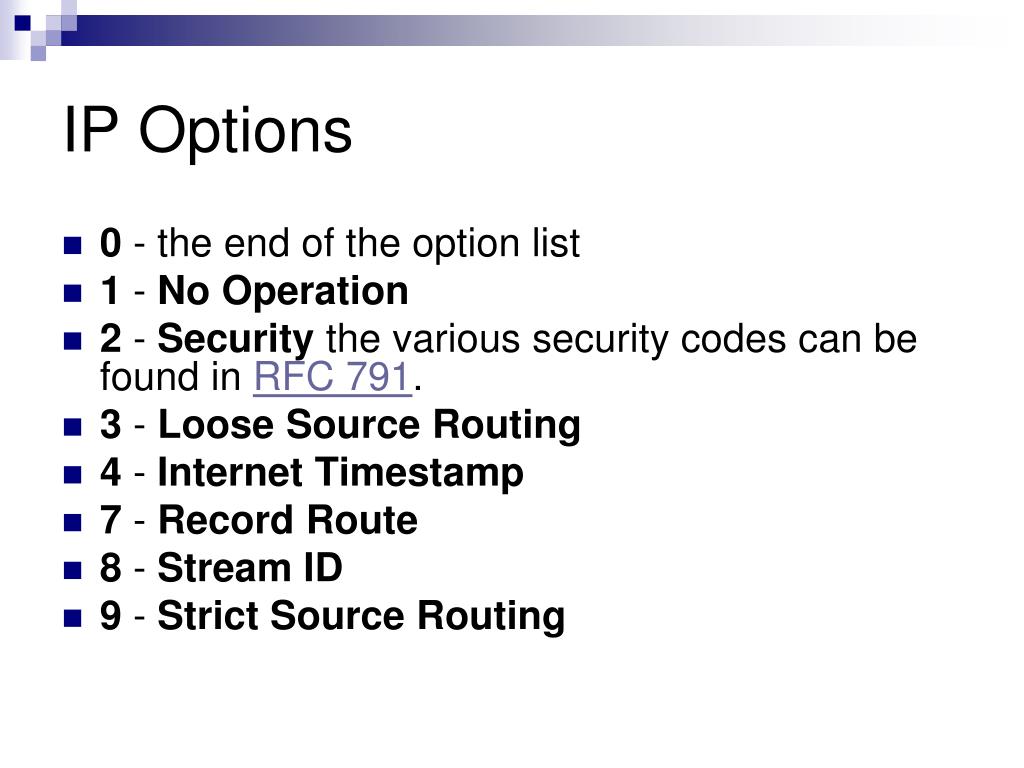

  31. IP Options • 0 - the end of the option list • 1 - No Operation • 2 - Security the various security codes can be found in RFC 791. • 3 - Loose Source Routing • 4 - Internet Timestamp • 7 - Record Route • 8 - Stream ID • 9 - Strict Source Routing
