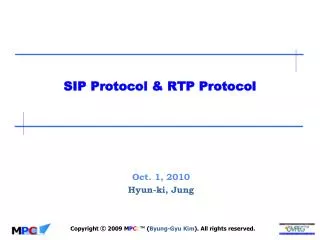

SIP Protocol& RTP Protocol

Oct. 1, 2010

Hyun-ki, Jung


Contents

Contents (목차)

  • SIP 프로토콜

    • SIP 프로토콜의 개요

    • SIP의 구성요소

    • SIP 어드레스

    • SIP 메시지

    • SIP 프로토콜의 동작과 구현

  • RTP 프로토콜

    • RTP 프로토콜의 개요

    • RTP 프로토콜의 주요 동작

    • RTP 헤더의 또 다른 기능

    • RTP 헤더 압축하기


Sip protocol rtp protocol

SIP 프로토콜의 개요

  • SIP (Session Initiation Protocol)

    • IETF (Internet Engineering Task Force) 에서 발표한

      표준 VoIP 프로토콜

    • IP 네트워크에서 여러명의 이용자들끼리 멀티미디어 세션을 생성 및 종료하는 프로토콜

  • H.323 프로토콜과 다른점

    • H.323 : 관련된 다수의 프로토콜이 있고, RFC문서도 방대함

      ISDN의 Q.931 프로토콜을 모토로 만들어짐

    • SIP : RFC 2543 문서는 153쪽에 불과

      디자인 목적 자체가 IP 네트워크용

      HTTP 프로토콜을 모토로 만들어짐

      ASCII 텍스트 기반 – 어플리케이션 구현이나 디버깅이 쉬움


Sip protocol rtp protocol

SIP의 구성요소

  • UA

    • 클라이언트 파트

    • UAC(User Agent Client) 와 UAS(User Agent Server)로 나눌 수 있음

  • SIP 서버

    • UIP Proxy 서버 : UAC로부터 SIP 콜을 받아서 자기가 대신 콜을 만들어 주는 역할

    • Redirect 서버 : UAC로부터 SIP 콜을 받으면 실제 목적지(UAS)의 어드레스를 알려주는 역할


Sip protocol rtp protocol

SIP의 구성요소

기록

Registrar

Location 서버

콜의 목적지

어드레스 요청

어드레스 및

위치 정보 제공

제공

Called PC

Caller PC

SIP Proxy 서버


Sip protocol rtp protocol

SIP 어드레스

  • 인터넷의 전자메일 (E-mail) 어드레스 형식과 아주 비슷

  • sip:[email protected]

    • Sip는 프로토콜을 표시, errorfree는 사용자 ID

    • gkn.com 은 유저가 소속된 도메인

  • sip:hoony;[email protected]

    • 사용자 ID에 대해 비밀번호를 설정하여 인증할 때 사용할 수 있음

    • 사용자 네임은 hoony, 패스워드는 cisco로 설정한 예


Sip 1

SIP 메시지(1)

  • Request 메시지

    • Invite : SIP세션을 시작할 때, 즉 콜을 만들 때 클라이언트(UAC)가 서버쪽으로 전송하는 메시지.

    • Ack : UAC는 Invite 메시지에 대한 최종 Response 메시지를 받고, 그 Response에 대해Ack를 회신, 자기의 Invite에 대한 최종 Response에 대한 회신

    • BYE : 클라이언트가 콜을 종료할 때 서버에서 해당 콜이 종료되었다는 것을 알리기 위한 메시지


Sip 2

SIP 메시지(2)

  • Cancel : 이미 요청했지만 아직 완료되지 않은 Request를 취소할 때 사용, 서버로부터 Response 메시지를 받았다면 해당 Request 메시지를 취소할 수 없음

  • Option : 콜 셋업과 관계 없이 상대방에 대한 정보를 요구할 때 사용되는 메시지

  • Register : 자신의 SIP 어드레스와 IP 어드레스 정보 등을 등록할때 사용되는 메시지


Sip 3

SIP 메시지(3)

  • Response 메시지

    • 1XX : Information 메시지

      • 180 : Call Alert 메시지, SDP를 이용해 콜의 코덱과UDP 포트 정보 등 콜 파라미터 정보를 제공함

    • 2XX : Successful 메시지

      • 200 : OK 메시지

    • 3XX : Redirect 메시지, SIP Redirect 서버를 사용할 때 발생

      • 301, 302 : redirect


Sip 4

SIP 메시지(4)

  • 4XX : 클라이언트의 Request 메시지에 문제가 있다고 표시

    • 404 : Not Found, 클라이언트가 요구한 SIP 어드레스를 찾을 수 없음

    • 400: Bad Request 클라이언트의 Requset가 형식에 어긋남

  • 5XX : 서버의 문제를 나타냄, 서버가 동작하지 못할 때 또는 응답이 없을 때 사용됨

    • 505 : Internal Server Error 서버가 응답하지 않습니다.

  • 6XX : 그외의나머지 일반적인 에러를 표현


Peer to peer sip

Peer-to-Peer 환경에서 SIP 동작하기

G1

SIP GW

Invite w/ SDP

G2

SIP GW

G1

SIP GW

G2

SIP GW

100 Trying

G1

SIP GW

G2

SIP GW

180/183 Ringing w/ SDP

G1

SIP GW

200 OK

G2

SIP GW

ACK

G1

SIP GW

G2

SIP GW


Sip proxy

SIP 프로토콜의 동작 – Proxy 서버 환경

출처 : 고도리 님의 네이버블로그

http://blog.naver.com/godorimania


Sip proxy1

SIP 프로토콜의 동작 – Proxy 서버 환경

DNS

Lookup

sip.cisco.com의

어드레스

hoony

cisco.com

INVITE [email protected]

INVITE [email protected]

200 OK

200 OK

Ack [email protected]

Ack [email protected]

Called PC

[email protected]

Caller PC

[email protected]

SIP Proxy 서버

sip.cisco.com

Location 서버

DNS


Sip sip redirect

SIP 프로토콜의 동작 – SIP Redirect 서버 환경

DNS

Lookup

sip.voice.com의

어드레스

hoony

cisco.com

INVITE [email protected]

302 moved [email protected]

Ack [email protected]

Caller PC

[email protected]

INVITE [email protected]

200 OK

Ack [email protected]

SIP Redirect 서버

sip.voice.com

DNS

Location 서버

Called PC

[email protected]


Sip protocol rtp protocol

RTP 프로토콜의 개요

  • RTP(Real-time Transport Protocol)

    • IP 네트워크에서 음성이나 비디오 같은 실시간 속성을 갖는 트래픽을 최적화된 상태로 전송하기 위해 만들어진 프로토콜

    • UDP 기반의 전송레이어 프로토콜로서 RFC 1889, 1890에 정의

    • RTP는 UDP에서 동작

    • RTP 프로토콜이 제공하는 정보

      • 패킷의코덱 타입

      • RTP 세그먼트의 생성 시간

      • RTP 세그먼트의 순서

      • RTP 세그먼트의 발생 소스

    • RTCP(Real-time Transport Control Protocol)

      • 현재의 RTP 세션의 참여자, 즉 전화하고 있는 통화자에 대한 정보와 현재의 RTP 세션의 품질에 대한 정보를 전달하기 위한 프로토콜


Sip protocol rtp protocol

RTP 프로토콜의 주요 동작

  • PT필드(7bit)

    • RTP헤더 다음에 오는 데이터가 어떻게 캡슐화 되었는지에 대한 코덱 정보를 제공.

    • 0 : G711 u-law

    • 2 : G726 32Kbps

    • 3 : GSM

    • 4 : G723

    • 8 : G711 a-law

    • 15 : G728

    • 18 : G729


Rtp 2

RTP 프로토콜의 주요 동작(2)

  • 패킷리오더링

    • Sequence Number(16bit)

    • Reassemble : 패킷 헤더의 시퀀스 넘버를 보고 패킷을 모아서 원래의 파일로 복원하는 작업

    • 지터(jitter)

      • IP네트워크에서 링크의 혼잡도에 따라 패킷의지연값이 유동적인데 이러한 보이스패킷의 지연시간의 편차

    • Dejitter버퍼 (Play out Delay 버퍼)

      • 지터(jitter) 현상을제거하여 미디어 스트림을 끊김 없이 재생하기 위해 운영되는 버퍼

      • 시스코 장비의 경우 Dejitter버퍼의 크기가 자동으로 변하는 가변모드로 운영됨


Rtp 3

RTP 프로토콜의 주요 동작(3)

  • Timestanp(4Byte)

    • Dejitter버퍼 크기를 가변적으로 운영하기 위해 사용

  • SilenceSuppression

    • 통화중말을 하지 않고 있을 경우 아예 보이스패킷을 만들지 않는 기술

  • 컴포트노이즈

    • silence suppression 동안 통화의 안정감을 주기 위해 발생시키는 소음


Sip protocol rtp protocol

RTP 헤더의 또 다른 기능

  • Ver : Version 필드, RTP 프로토콜의 버전을 표시

  • P : Padding bit, 0이면 패딩이 없다는 의미, 1이면 패딩이 이루어졌다는 의미

  • X : Extension bit, RTP 헤더에 옵션 필드가 있다는 것을 표시

  • CC : CSRC Count 필드, CSRC 필드가 몇 개 붙었는지를 표시

  • M : Marker bit, Silence Suppressio이 끝나고 말을 시작하는 첫번째 RTP 패킷에마킹

  • SSRC : Synchronization Source Identifier 필드, RTP 패킷을 만든 소스를 표시하는데 사용, 세션에서 이 값은 고유한 값이어야 함

  • CSRC : Contributing Source Identifier, 옵션헤더로 컨퍼런스를 할 경우에 사용,


Sip protocol rtp protocol

RTP 헤더 압축하기

  • 이더넷 헤더+ 데이터링크 트레일러 : 18Byte

  • IP 헤더 : 20 Byte

  • UDP 헤더 : 8 Byte

  • RTP 헤더 : 12 Byte

     오버헤드의 총합 : 58Byte

  • RTP 패킷이G.729 패킷이고, 20ms씩 패킷화 된 것이라면 보이스 페이로드의 크기는 20Byte


Sip protocol rtp protocol

RTP 헤더 압축하기

1ms  8 Byte, 10ms  80 Byte

240Byte  30ms의 양 즉 초당 33.333 회 정도 전송됨

PPP의 헤더

IP 헤더 (20Byte) + UDP 헤더 (8Byte) + RTP 헤더 (12Byte) + PPP 헤더 (6Byte) = 46Byte

헤더(46Byte) + 페이로드(240Byte) = 286Byte = 2,288bit

2,288 bit x 33.333 = 76.266.5bit
