Scansource security division 2007

ScanSource Security Division2007

Control de Acceso

Diana Macia BDM


Scansource security division 2007

Qué es un Sistema de

Control de Acceso?

  • Es un conjunto de elementos que nos permiten restringir la entrada física o lógica a un área privada.


Scansource security division 2007

ACCESO FISICO


Scansource security division 2007

Diseño del Sistema


Scansource security division 2007

Preguntas Básicas

  • Cantidad de usuarios

  • Versión de hardware

  • 2. Numero de puertas a controlar

  • - Lectora de entrada y botón /RTE salida

  • - Lectora de entrada y salida

  • Cantidad de lectoras y botones Versión de software


Scansource security division 2007

Diseño del sistema

3. Tipo de lectoras

- RFI (Proximidad, MIFARE, iClass) Corto, Mediano o Largo Alcance

- Biometría

- Código de Barra

- Banda Magnética

- Teclado

Definir el modelo y marca


Scansource security division 2007

LECTORES

PROTOCOLO WIEGAND

Este es el protocolo de comunicaciones usado por las lectoras para transmitir datos a los controladores, se ha convertido en una convención en la industrial.

Diseño del sistema

La data que contiene la tarjeta es capturada por la lectora y traducida en protocolo Weigand. Esta data es enviada al panel de control donde es decodificada y asi dara o negara acceso.


Scansource security division 2007

TEGNOLOGIA WIEGAND

PROTOCOLO WIEGAND

  • Este es el protocolo de comunicaciones usado por las lectoras para pasar datos a los controladores, según convención industrial aceptada.

  • Si es 26bits estándar permite numeración desde 1 a 65.535.

  • Para permitir un mayor número de tarjetas, sin duplicaciones, se agrega un extra código de tres dígitos, llamado "Sitio" o “Site Code“ y se aceptan 255 de estos códigos en el mismo lugar y al mismo tiempo. (HID)

  • Si es 50 bits tiene un rango de numeración inmenso 4’mil M. (AWID)


Scansource security division 2007

Preguntas Básicas

  • 4. Tipo de tarjeta de proximidad

  • - Tarjeta ClamShell

  • - Tarjeta imprimible

  • - Keyfob o Tags

  • 5. Tipo de Acceso

    • - Cerradura Eléctrica

    • - Cerradura Electromagnética

    • - Torniquete

    • - Pluma o Barra vehicular

  • 6. Tipo de conexión del PC al Controlador

  • - Directa RS232 (serial)

  • - RS485

  • - MODEM

  • - TCP/IP

  • Definir uso de accesorios de conexión adicionales


Scansource security division 2007

Diseño del sistema

ENTRADAS

SALIDA


Scansource security division 2007

Alimentación

  • Fuentes de poder:

  • Transformadores 16VAC (corriente alterna) 40 VA

  • Batería de respaldo 7 Amp 12 Volts


Scansource security division 2007

Cableado

  • Cableado de PC a Controlador:

  • - RS232 – Cable blindado 3 o 4 hilos blindado / 18 o 22 AWG

  • RS485 – Par trenzado sencillo, blindado 18 o 22 AWG

  • Controladora a la lectora:

  • - Cable blindado 6 o 8 hilos / 20 o 22 AWG


Scansource security division 2007

SOLUCIONES DE ACCESO

ACCESORIOS

IDENTIFICACION

LECTORES

CONTROLADORES

Biométricos

Proximidad


Scansource security division 2007

LECTORES


Scansource security division 2007

LARGO ALCANCE

CORTO Y MEDIANO

ALCANCE

ANTI-VANDALICOS


Scansource security division 2007

  • iCLASS es una tarjeta de escritura/lectura de tecnología sin contacto

  • Mejorada para un Control de Acceso seguro, iCLASS es muy versatil para extender tus tarjetas de control de acceso a muchas aplicaciones.

  • Existen tarjetas, tags y llaveros que contienen datos binarios

  • Los rangos de datos pueden ser de 26 a 56 bits de longitud, deben concordar los formatos de las lectoras con las tarjetas

  • Solamente el Panel de control entiende el formato, la tarjeta y el lector no conocen el formato


Scansource security division 2007

BIOMETRIA

  • Uso de los métodos matemáticos y estadísticos, aplicados a las características fisiológicas (características biométricas) de seres vivos para su identificación.

  • Sistema de verificación de identidad que es:

  • Seguro – no falsificables

  • Portátil – presentes individuos

  • Fácil de usar – no contraseña

  • Bajo costo

  • Difícil de copiar


Scansource security division 2007

BIOMETRIA

V-Pass-FX (Identificación): Lector de huella digital solamente 500 huellas opción para uso en conjunto con lectores que tengan comunicación Wiegand V-Prox (Verificación): Lector de huella digital con lector de proximidad HID integrado

V-Smart iCLASS (Verificación): Lector de huella digital con lector de tarjeta inteligente sin contacto iCLASS integradoV-Smart MIFARE (Verificación): Lector de huella digital con lector de tarjeta inteligente sin contacto iCLASS integrado

V-STATION (Verificación): Lector de huella digital con teclado y display LCD 3500 huellas. Soporta Horarios y Diario fechado de Eventos. El V-Station incluye un diario de eventos (Transaction Log) Almacena hasta 8192 eventos


Scansource security division 2007

VeriAdmin

  • Enrolar plantillas

  • El Template ID debe de ser único. Es el ID que se entra en el teclado o el ID de la tarjeta. También se envía al controlador

  • “From Reader” puede capturar una entrada Wiegand para reportar el ID de una tarjeta

  • Oprima “Enroll” para capturar un imagen

  • Oprima “Accept” para aceptar el enrolamiento


Scansource security division 2007

ACCESORIOS


Scansource security division 2007

Cerraduras

Electromagneticas

Botones de Salida

Cerraduras

Electricas


Scansource security division 2007

CONTROL DE ACCESO


Rbh alrededor del mundo

RBH Head Office

Mexico, Central & South America, Africa, Asia, and Australia

RBH Quebec

ARAS -RBH Group (UK)

ARAS Group Netherlands

ARAS Group Belgium

ARAS Group Denmark

RBH Middle East & South Asia

RBH W. Canada

RBH U.S.A.

RBH China

RBH Alrededor del Mundo

• Fuerte • Global • Multilinguaje • Flexible


Rbh referencias

RBH Referencias

Defensa

  •  Dep. de la Defensa de Gran Bretaña

  •  SEDENA (México)

  •  Aeropuerto de Moncton, Canada

  •  Aeropuerto Guaymaral, Colombia

  •  Universidad de Toronto, Canadá

  • Universidad Chapingo, México

  • Colegio Americano, Guatemala

  • PGR, México

  • PGN, Colombia

Aviación

Educación

Gobierno

•Diverso rango de clientes satisfechos


Scansource security division 2007

RBH Referencias

Farmacéutica

  •  Novo Nordisk, Dinamarca

  • Pfizer, Canadá

  •  KPMG, México

  • CCL INSERTCO, Puerto Rico

  • Cablecentro, Colombia

  • Dispapeles, Colombia

  • Warner Lambert (Schick), EEUU

  • Lazaro Cardenas, México

  • Telecom, Colombia

Corporaciones

Manufactura

Puertos

Telecomunicaciones

•…y muchas mas…


Scansource security division 2007

RBH Referencias

  • +25,000 sistemas en el campo

    • 60 países

    • Múltiples Idiomas

      • Ingles, Español, Portugués, Francés, Danés, Polaco, Holandés y Chino

  • Sistema mas grande

    • 1,300 Puntos de Acceso (Puertas)

    • +69,000 Tarjetahabientes

    • 78 locaciones dentro un LAN y WAN

    • +15 Estaciones de Trabajo

• RBH satisface diversos requerimientos


Rbh l neas de productos

Sistema de Administración de Seguridad Corporativo

Capacidad Ilimitada

y

Sistemas de Alarma

RBH Líneas de Productos

Sistema Integral de Control de Acceso y Monitoreo de Alarmas

2 hasta 128 Puertas


Rbh l neas de productos1

Sistema Integral de Control de Acceso y Monitoreo de Alarmas

2 hasta 128 Puertas

RBH Líneas de Productos

HARDWARE

IRC-2000

Controlador 2 puertas, fuente

de poder y gabinete

SOFTWARE

Integra32


Scansource security division 2007

Diseño Básico

  • Aplicación Integra32 (“SOFTWARE”)

  • Servidor / Estaciones de trabajo

  • Controlador (IRC-2000)

  • Lectoras (y tarjetas cuando aplicable)

  • Equipo Periféricos (cerraduras o chapas eléctricas - Contactos Magnéticos / PIR - Botón de Salida (RTE)

  • Convertidores de comunicación (ej. TCP/IP, USB, SERIAL, etc)

  • Transformador y Batería (para las fuentes de poder)


Scansource security division 2007

IRC-2000


Scansource security division 2007

128

Puertas

IRC-2000 Controlador

  • Cada IRC-2000 maneja

    2 puertas

  • Memoria de 3,000 eventos de historia

  • Desde 5,000 hasta 8,000 tarjetas por panel en IRC-2000

  • Hasta 10 tarjetas por usuario

• Para Pequeñas y Medianas Aplicaciones


Scansource security division 2007

IRC-2000 Controlador

  • Hasta 32 IRC-2000 paneles Inteligentespor sitio - 64 puntos de acceso (lectoras) conel software Integra32

  • Posibilidad de llegar hasta 64 controladoras – 128 lectoras con la compra del software RBH-IRC128

  • Se pueden configurar en 32 redes diferentes

• Expadibilidad


Scansource security division 2007

IRC-2000 Controlador

  • 8 entradas programables supervisadas NA y/o NC (4 en URC-2000)

  • 8 salidas programables (4 en URC-2000)

  • 4 Relevadores Forma C,

  • 4 Colectores abiertos,

  • Configuración lectora entrada/salida con modulo RBH-EXITRDR

• Facilidad y economía en conexión


Scansource security division 2007

IRC-2000 Controlador

  • 5 formatos simultáneos de lectoras por panel (WEIGAND o CLOCK & DATA)

50 bits

26 bits

36 bits

etc

• Vesatilidad


Scansource security division 2007

IRC-2000 Comunicación

  • PC a Controlador:

  • RS232 (15 a 50 mts)

  • RS485 (usando conversor IRCRS485 1200mts)

  • TCP/IP (usando modulo LIF-200)

  • Modem

  • USB (usando conversor RS485 a USB)

  • Entre Controladores

  • RS485 (1200mts por red)


Scansource security division 2007

URC-200x

Controlador de Lector Universal

  • Hasta 2 URC-2002 comparten el mismo ENCL-1

  • Hasta 2 URC-2001 comparten la misma montura R2U 19”


Scansource security division 2007

URC-2008

Controlador de Elevador

• Hasta 32 Pisos por panel

• Expansor de 8 Pisos

• Compacto y flexible

• Económico


Scansource security division 2007

Software Integra32

  • Servidor / Estaciones de trabajo

    • Sistema Operativo:

      • Microsoft Windows 98 / 2000 / ME / XP / NT 4.04

    • Microprocesador

      • Pentium II @ 400MHz o mejor

    • Memoria

      • 128 MB min. ( 256MB recomendado / 1GB Integración de VIDEO)

    • Disco Duro

      • 1GB min.

• Fácil de instalar • Amigable


Scansource security division 2007

Software Integra32

  • Integra32 : GRATIS incluido con IRC-2000 / 32 controladores/64 puertas sobre 32 redes

  • IRC-128: Duplica capacidad del sistema a 64 controladores/128 puertas sobre 32 redes

  • IRC-BB: Diseño e impresión de Photo ID

  • IRC-CCTV: GRATIS – licenciado debe pedirse cuando se va a usar integración con DVR

  • IRC-IMP: Software de importación de Base de datos

• Fácil de instalar • Amigable


Scansource security division 2007

Programación

  • “Antipassback” (Local, Global, Por tiempo, Por Horario)

  • Hasta 99 operadores por sistema, posibilidad de personalizar en 10 idiomas diferentes

  • Horarios individuales por cada punto de Acceso

• Inteligencia Distribuida


Scansource security division 2007

Funcionalidad

Puerta es Cerrada

1er Paso

Acceso Permitido!

2do Paso

Puerta Abierta!

Uso una tarjeta autorizado 2 veces seguidas para abrir una puerta permanente


Scansource security division 2007

Funcionalidad

Puerta es Abierta

1er Paso

Acceso Permitido!

2do Paso

Puerta Cerrada!

Uso una tarjeta autorizado 2 veces seguidas para cerrar una puerta permanente


Scansource security division 2007

Funcionalidad

Alta Seguridad es apagada

Paso tarjeta 4 veces

Alta Seguridad encendida!

Uso una tarjeta autorizado 4 veces seguidas para prender el modo de Alta Seguridad y visa versa


Scansource security division 2007

Base de Datos

Horarios y días Feriados

• Hasta 40 días Feriados

• Hasta 32 Horarios con 8 Periodos c/u

• Interfase Amigable


Scansource security division 2007

• Hasta 10 tarjetas / Tarjetahabiente

• Ajustes de Privilegios a nivel Individual

• Designación de Individuos Minusválido

• NIP de 6 dígitos

• Fecha de Vencimiento Definible

• Campos Adicionales Definibles

• Seleciona una formato y uso cualquier fuente de video de MS

• Incluye carnetización de ambos lados y codificación de banda magnética

• Captura hasta 2 imágenes y firmas

Base de Datos

Tarjetahabientes


Scansource security division 2007

Reportes

Historia & Base de datos

• Variedad de reportes configurables disponibles

• Imprimir y/o exportar en mas de 50 formatos

• Búsqueda de historia de eventos del DVR en formato abierto de RBH


Scansource security division 2007

Integración

DVR

Integración

DVR

• Controla Puertas, Entradas y Salidas desde la Pantalla del video

• DVRs: Pelco, Bosch, Panasonic, Dellmaier, Integral, March, etc

• Observación de video en tiempo real y historia con administración PTZ


Scansource security division 2007

Software Visitantes

NEW

  • Registra entrada y salida con un click

  • Asigna tarjetas pre-programadas tipo visitante

  • Captura la foto e imprime carné

  • Asigne a quien visita

  • Permite seguimiento en vivo y múltiples reportes

• Fácil de instalar • Amigable


Scansource security division 2007

Software Visitantes

NEW

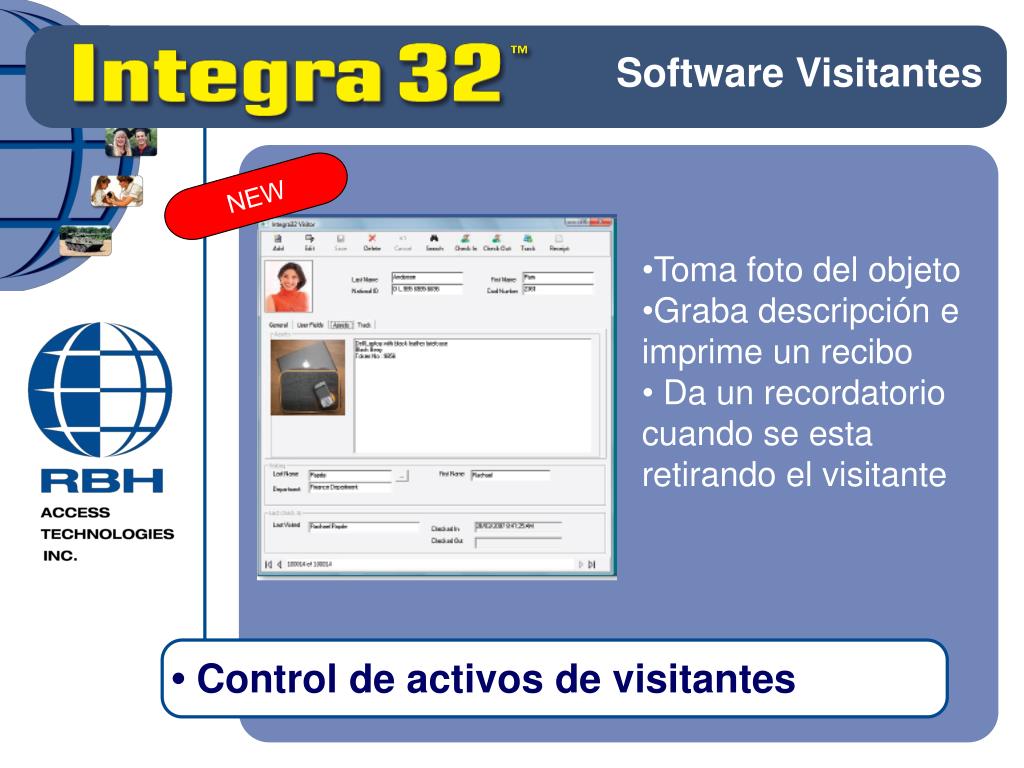

  • Toma foto del objeto

  • Graba descripción e imprime un recibo

  • Da un recordatorio cuando se esta retirando el visitante

• Control de activos de visitantes


Scansource security division 2007

Migrar

Migración

a Sistema de AxiomVTM

• Mejora Sistemas existentes de Integra32

• Ampliar la capacidad y agregar funciones como control de elevadores, manejo de mapas, mayor numero de usuarios y muchas mas…


Scansource security division 2007

MSDE2000

  • Capacidad Ilimitada de usuarios y puertas

  • Arquitectura Multi-Servidor distribuido a lo largo del Lan/Wan

  • Base de Datos

    - MS-SQL 2000 (ENT)

    - MSDE (PRO)

  • Puertos de comunicación

    de Internet

  • Reportes avanzados

  • Control de CCTV y DVR

• Funcionalidad Sofisticada


Scansource security division 2007

NC-100

Controlador de RED

  • Procesador de 32 Bits

  • Diseño Modular

    • Memoria 256k hasta 16MB

    • Memoria de 5,000 a 100,000 eventos (FIFO)

    • 7,000 a 500,000 tarjetas

  • Comunicación Supervisada

    • Entre SERVIDOR y NC100

      • TCP/IP y/o RS232

    • Entre NC100 y NC100

      • Tipo Anillo, ArcNet LAN (C-NET)

        • 156k a 2.5Mb/s

• Poder de Inteligencia Distribuido


Scansource security division 2007

RC-2

Controlador de Lectora

  • Comunicación Supervisado

    • Entre NC100 y RC2 y/o IOC-16

      • Tipo Anillo, RS485 (C-NET) 38.4k

  • LED’s de diagnostico

  • 5 formatos simultáneos de hasta 10 dígitos (WEIGAND o CLOCK & DATA)

  • Ilimitado códigos de sitio

  • 8 entradas/ 8 salidas programables

• Robusto, Flexible y Confiable


Scansource security division 2007

IOC-16

Controlador de Entrada/Salida

  • Comunicación Supervisado

    • Entre NC100 y RC2 y/o IOC-16

      • Tipo Anillo, RS485 (C-NET) 38.4k

  • LED’s de diagnostico

  • Protección contra Rayos

  • Hasta 16 entradas programables

  • Hasta 16 salidas programables

• Funcionalidad Configurable en Campo


Scansource security division 2007

Diseñó del Sistema

Hasta 15 NC100 por RED / Hasta 4 x RC-2 (8 lectoras) / Hasta 16 x IOC-16


Scansource security division 2007

Software

Pantalla Principal

• Moderno, Poderoso y Flexible Interfase


Scansource security division 2007

Software

  • Notificación por correo electrónica y/o SMS

  • Seguimiento de tarjetahabiente por punto de acceso

  • “Anti-Pasback”

    • Global y Local

    • Riguroso y Suave

    • Por tiempo

    • Con o sin “Tail Gaiting”

• Funcionalidad Sofisticada


Scansource security division 2007

Mapas interactivos

• Status en Vivo con Control Absoluto


Scansource security division 2007

Tour de Guardias

  • Integrado con CCTV y Links

  • Operación en tiempo real

  • Muestra de progreso en vivo

  • Usa lectoras existentes

  • Reportes

• Status en Vivo con Control Absoluto


Scansource security division 2007

Asset Tracking

  • Seguimiento de activos Ej.: Computadores Portátiles, PDA, etc.

  • Conecta lectora de proximidad y de RFID a la misma entrada del controlador RBH-RC2

  • Integración Transparente

  • Operación en tiempo real

  • No depende del PC

  • Despliegue de ubicación en vivo

  • Soporta múltiples marcas

• Status en Vivo con Control Absoluto


Scansource security division 2007

Asset Tracking

• Cada Estación de Trabajo es Configurable


Scansource security division 2007

CONTACTOS

  • Manuales en CD ROM

  • SCANSOURCE –

    Diana Macia

    • [email protected]

    • (01-55) 3640-3500

    • +1-305-398-5177

    • +1-305-398-4000 EXT 5177

      Santiago Rivera

    • [email protected]

    • +1-305-398-5174

    • +1-305-398-4000 EXT 5174

      ftp://www.scansourcela.us/


  • Login
