  1. Direct3D11 KickStart Szécsi László

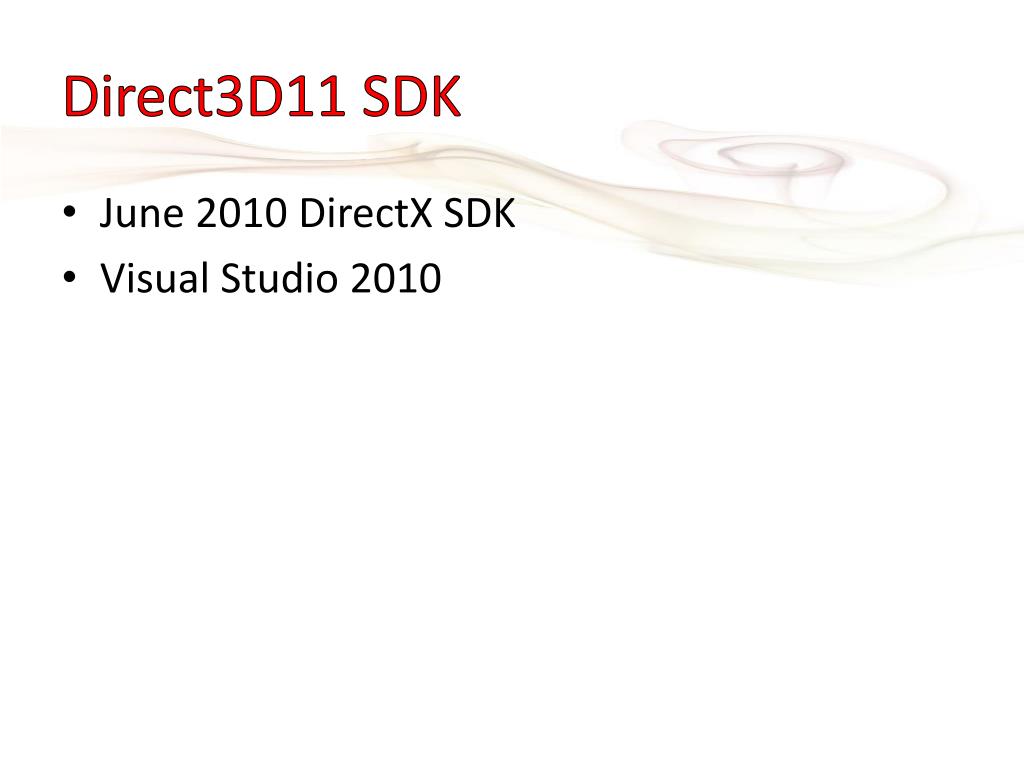

  2. Direct3D11 SDK • June 2010 DirectX SDK • Visual Studio 2010

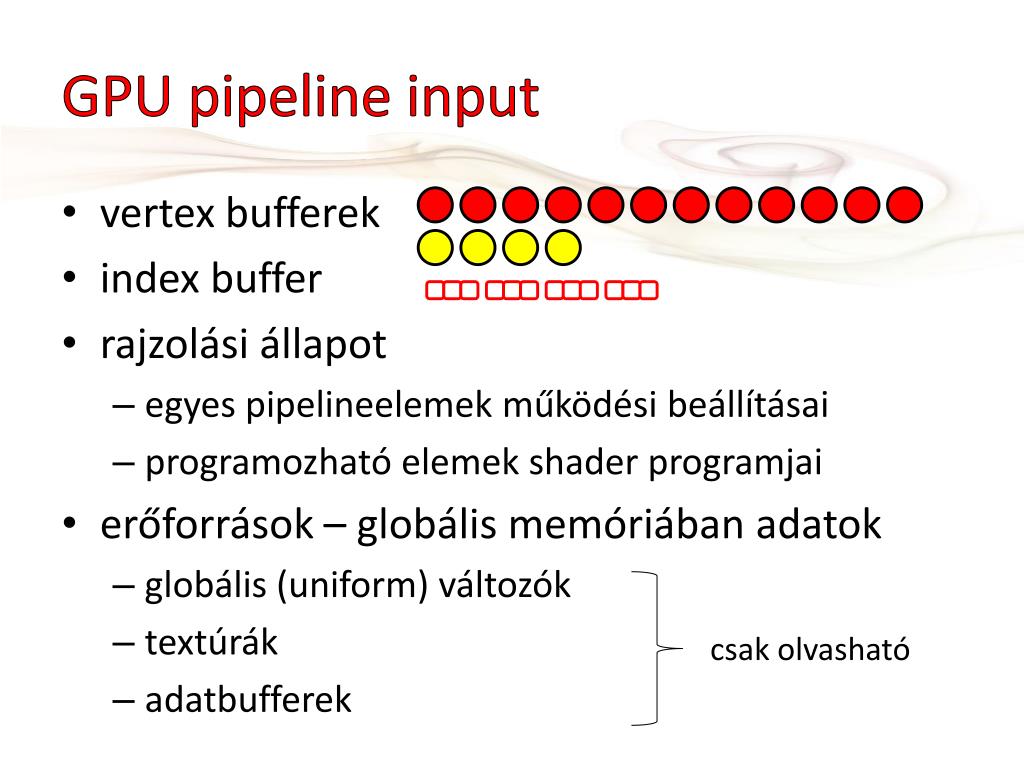

  3. GPU pipeline input • vertexbufferek • index buffer • rajzolási állapot • egyes pipelineelemek működési beállításai • programozható elemek shader programjai • erőforrások – globálismemóriában adatok • globális (uniform) változók • textúrák • adatbufferek csak olvasható

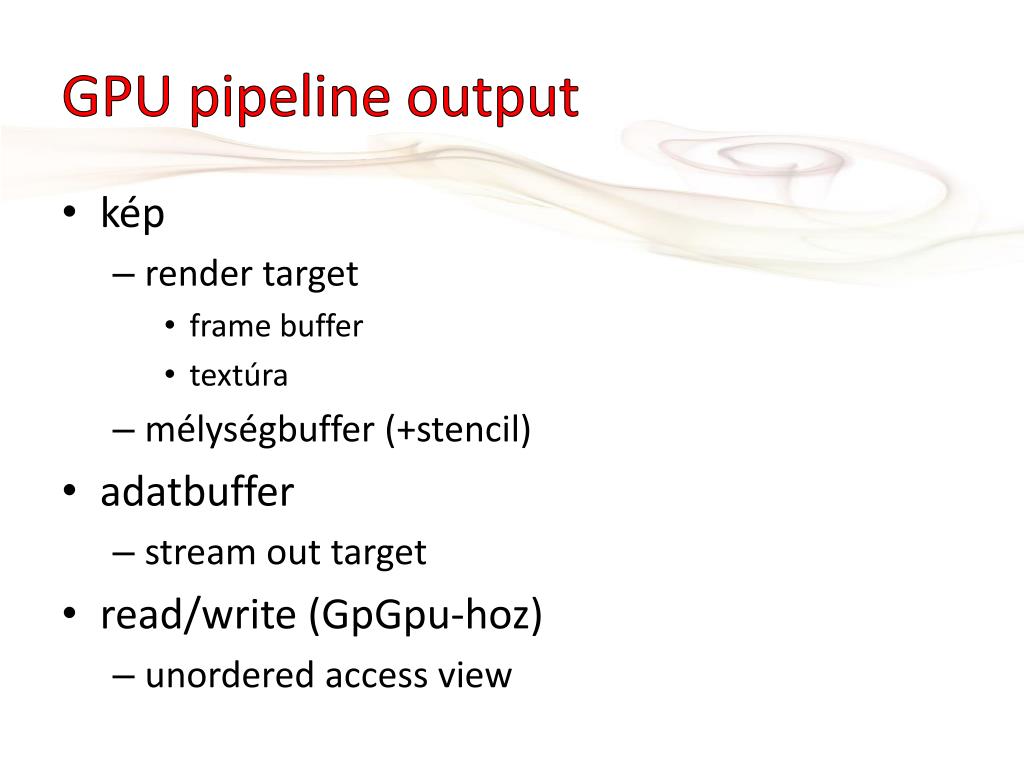

  4. GPU pipeline output • kép • rendertarget • framebuffer • textúra • mélységbuffer (+stencil) • adatbuffer • stream out target • read/write (GpGpu-hoz) • unorderedaccessview

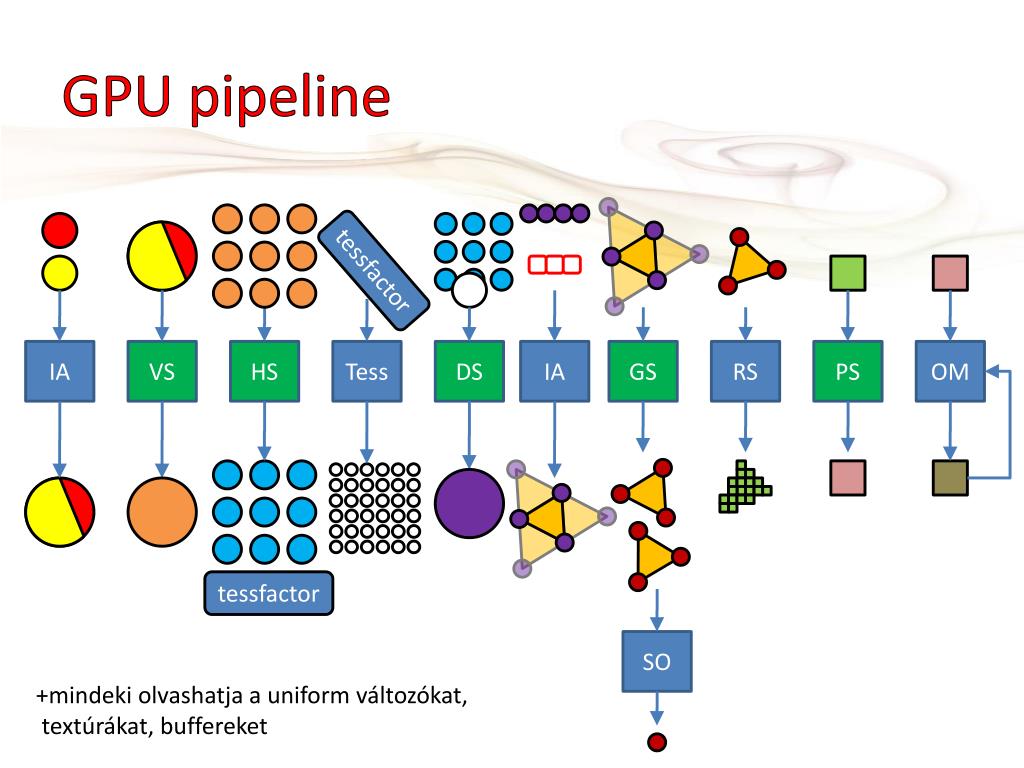

  5. GPU pipeline tessfactor IA VS HS Tess DS IA GS RS PS OM tessfactor SO +mindeki olvashatja a uniform változókat, textúrákat, buffereket

  6. Rajzolási állapot tessfactor IA Tess IA RS OM input layout primitive topology rasterizer state viewport depth-stencil state blend state SO

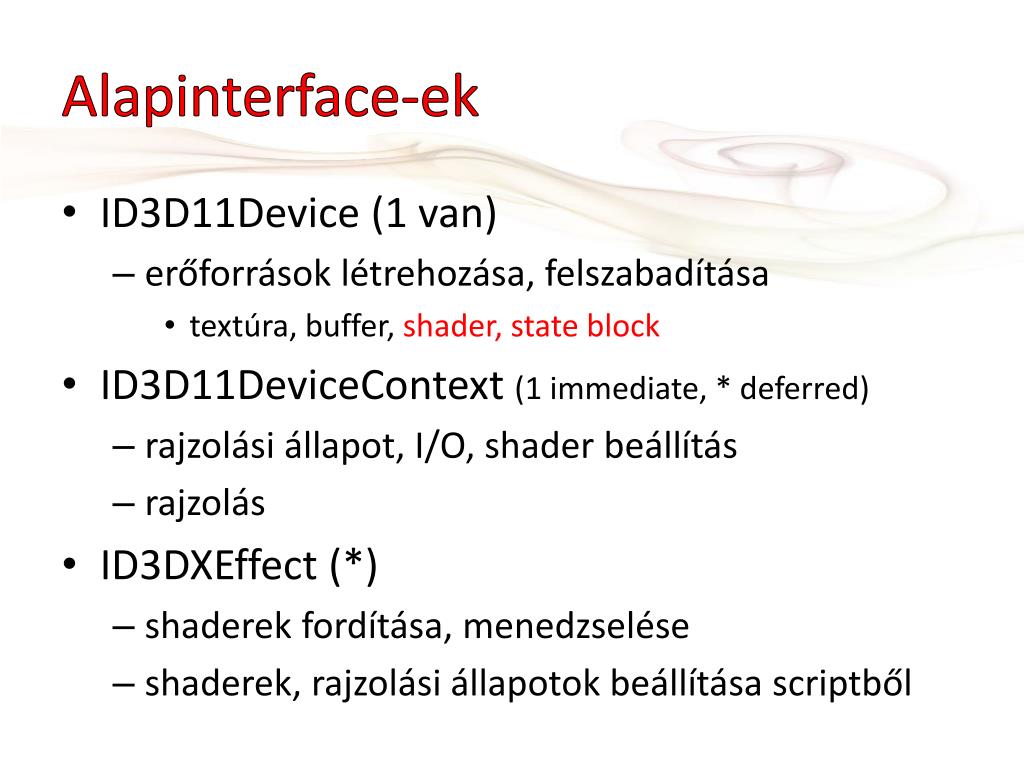

  7. Alapinterface-ek • ID3D11Device (1 van) • erőforrások létrehozása, felszabadítása • textúra, buffer, shader, stateblock • ID3D11DeviceContext (1 immediate, * deferred) • rajzolási állapot, I/O, shader beállítás • rajzolás • ID3DXEffect (*) • shaderek fordítása, menedzselése • shaderek, rajzolási állapotok beállítása scriptből

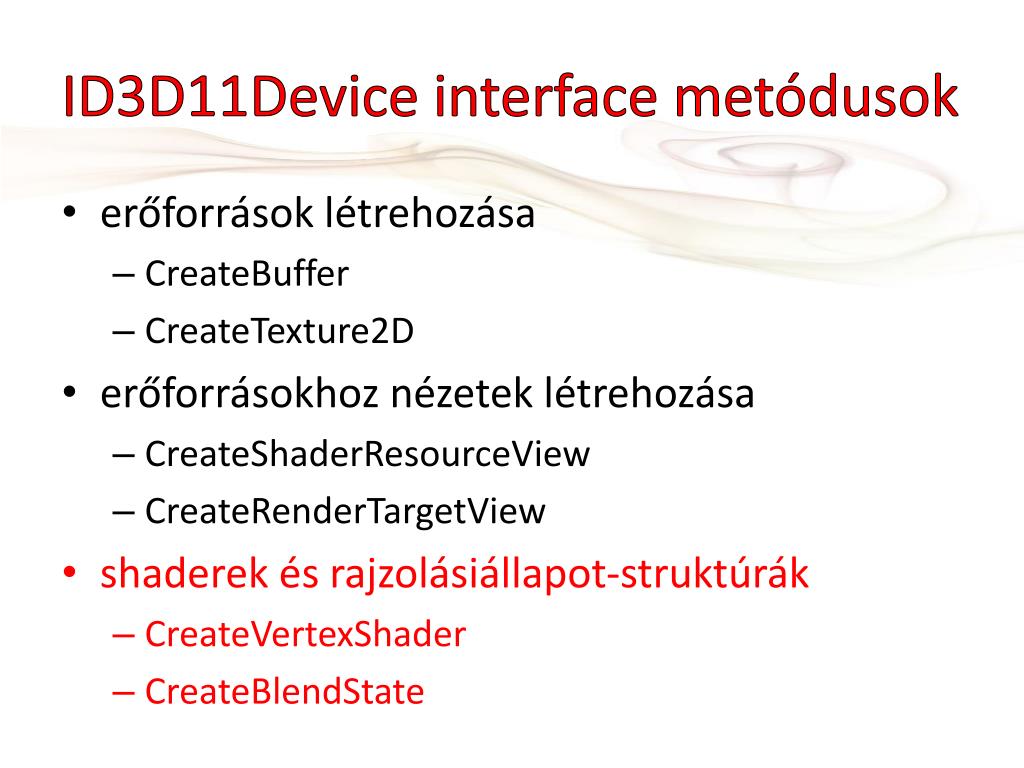

  8. ID3D11Device interface metódusok • erőforrások létrehozása • CreateBuffer • CreateTexture2D • erőforrásokhoz nézetek létrehozása • CreateShaderResourceView • CreateRenderTargetView • shaderek és rajzolásiállapot-struktúrák • CreateVertexShader • CreateBlendState

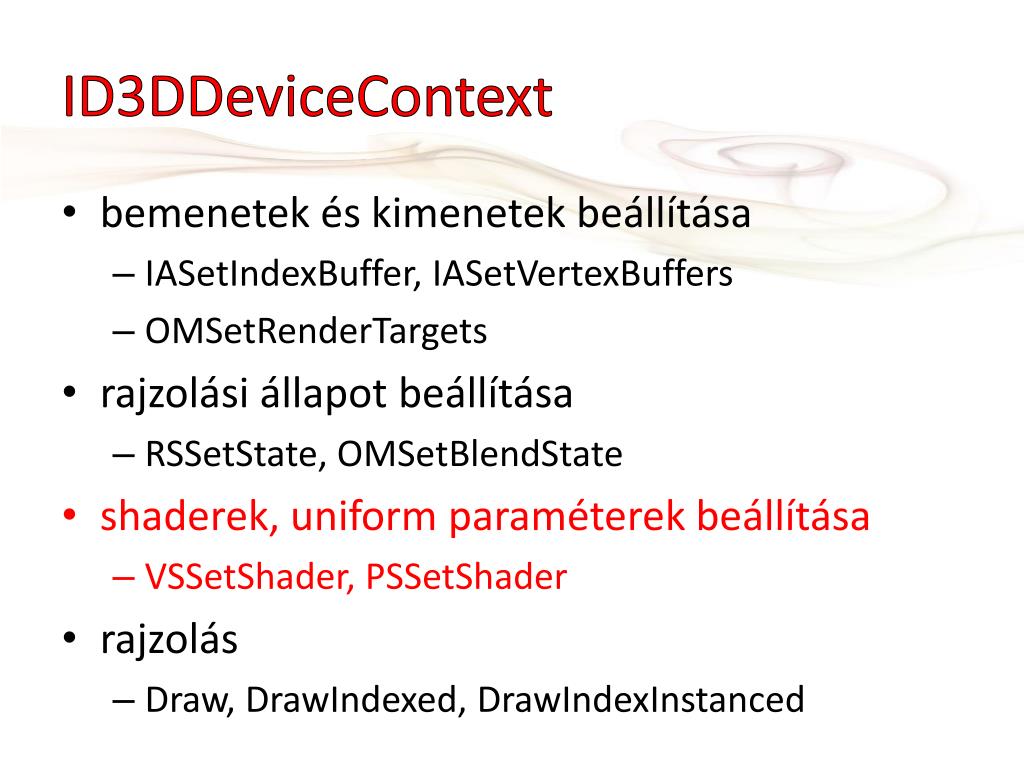

  9. ID3DDeviceContext • bemenetek és kimenetek beállítása • IASetIndexBuffer, IASetVertexBuffers • OMSetRenderTargets • rajzolási állapot beállítása • RSSetState, OMSetBlendState • shaderek, uniform paraméterek beállítása • VSSetShader, PSSetShader • rajzolás • Draw, DrawIndexed, DrawIndexInstanced

  10. DXUT • mint a GLUT • ablakozás, eseménykezelés, callback függvények • csomó minden más • kamera osztályok • userinterface • nem külön lib, hanem forrásban ott van minden Empty projectben alapból

  11. DXUT Callback beállítás DXUTSetCallbackD3D11DeviceAcceptable( IsD3D11DeviceAcceptable ); DXUTSetCallbackD3D11DeviceCreated( OnD3D11CreateDevice ); DXUTSetCallbackD3D11SwapChainResized( OnD3D11ResizedSwapChain ); DXUTSetCallbackD3D11FrameRender( OnD3D11FrameRender ); DXUTSetCallbackD3D11SwapChainReleasing( OnD3D11ReleasingSwapChain ); DXUTSetCallbackD3D11DeviceDestroyed( OnD3D11DestroyDevice );

  12. DXUT init DXUTInit( true, true, NULL ); DXUTSetCursorSettings( true, true ); DXUTCreateWindow( L"KickStart11" ); DXUTCreateDevice( D3D_FEATURE_LEVEL_10_0, true, 640, 480 ); DXUTMainLoop(); // Enter into the DXUT render loop

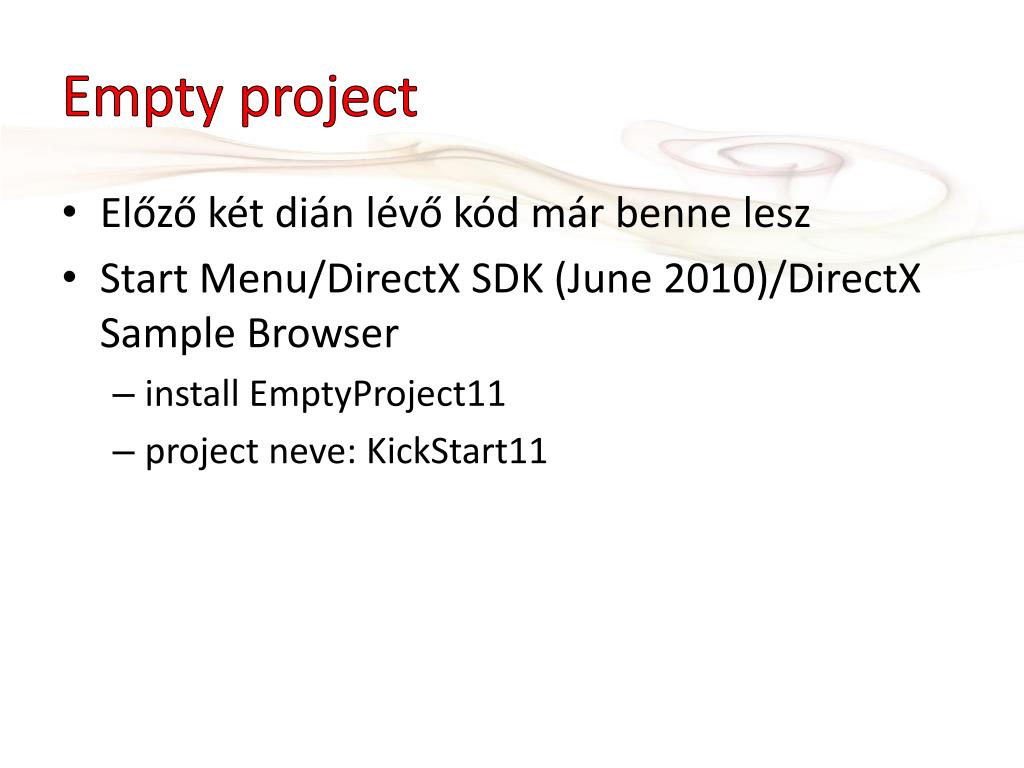

  13. Empty project • Előző két dián lévő kód már benne lesz • Start Menu/DirectX SDK (June 2010)/DirectX Sample Browser • install EmptyProject11 • project neve: KickStart11

  14. Visual Studio 2010 • KickStart11_2010.sln megnyitása • DirectX 9 támogatás kidobása (opcionális) • delete EmptyProject9.cpp • minden D3D9-et tartalmazó sor törlése a KickStart11.cpp-ből • 9-es libek kidobása a linker inputból

  15. Include és lib könyvtárak beállítása • project properties (ez csak erre a projectre lesz érvényes) • Configurationproperties/c/c++/general/additionalincludedirectories • C:\Program Files\Microsoft DirectX SDK (June 2010)\Include • Configurationproperties/linker/general/additionallibrarydirectories • C:\Program Files\Microsoft DirectX SDK (June 2010)\Lib\x86

  16. Include és lib könyvtárak beállítása • gép alapon (minden projectre érvényes lesz) • viewmenu: propertymanager • propertymanager ablakban • pl. Debug| Win32 • Microsoft.Cpp.Win32.User duplaklikk • VC++ directories alá az előző diákon szereplő könyvtárak beállítása

  17. Itt tartunk – üres ablak

  18. KickStart11.cppglobáliscallback függvények • eszközesemények • OnD3D11CreateDevice program indul • OnD3D11ResizedSwapChain ablak létrejött • OnD3D11ReleasingSwapChain ablak megszűnt • OnD3D11DestroyDevice program vége • vezérlési események • OnD3D11FrameRender rajzolás • OnFrameMove animáció • MsgProcwindows üzenet

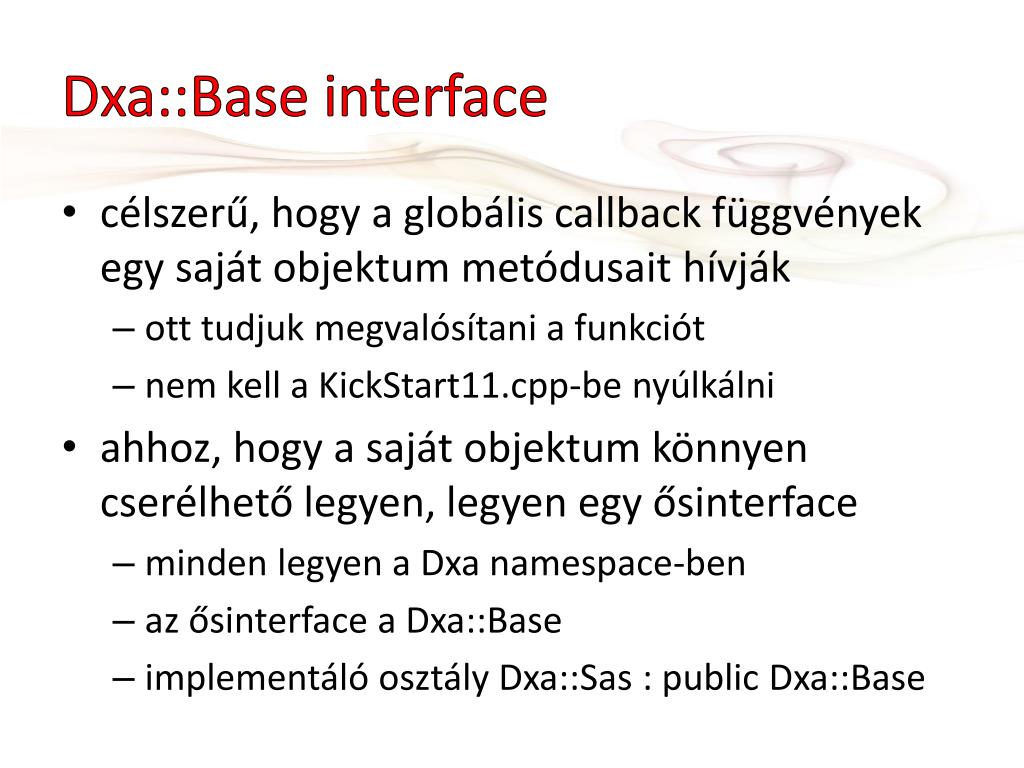

  19. Dxa::Baseinterface • célszerű, hogy a globális callback függvények egy saját objektum metódusait hívják • ott tudjuk megvalósítani a funkciót • nem kell a KickStart11.cpp-be nyúlkálni • ahhoz, hogy a saját objektum könnyen cserélhető legyen, legyen egy ősinterface • minden legyen a Dxanamespace-ben • az ősinterface a Dxa::Base • implementáló osztály Dxa::Sas : publicDxa::Base

  20. #0.0 Dxa.h #pragma once namespace Dxa { class Base { protected: ID3D11Device* device; IDXGISwapChain* swapChain; DXGI_SURFACE_DESC backbufferSurfaceDesc; public: Base(ID3D11Device* device) {this->device = device; swapChain = NULL;} void setSwapChain(IDXGISwapChain* swapChain, const DXGI_SURFACE_DESC* backbufferSurfaceDesc) { this->swapChain = swapChain; this->backbufferSurfaceDesc = *backbufferSurfaceDesc;} virtual ~Base(){} // insert code from slide #0.1 here }; }

  21. #0.1 Dxa.h // insert this into code on slide #0.0 virtual HRESULT createResources() {return S_OK;} virtual HRESULT createSwapChainResources() {return S_OK;} virtual HRESULT releaseResources() {return S_OK;} virtual HRESULT releaseSwapChainResources() {return S_OK;} virtual void animate(double dt, double t){} virtual bool processMessage( HWND hWnd, UINT uMsg, WPARAM wParam, LPARAM lParam) {return false;} virtual void render( ID3D11DeviceContext* context){}

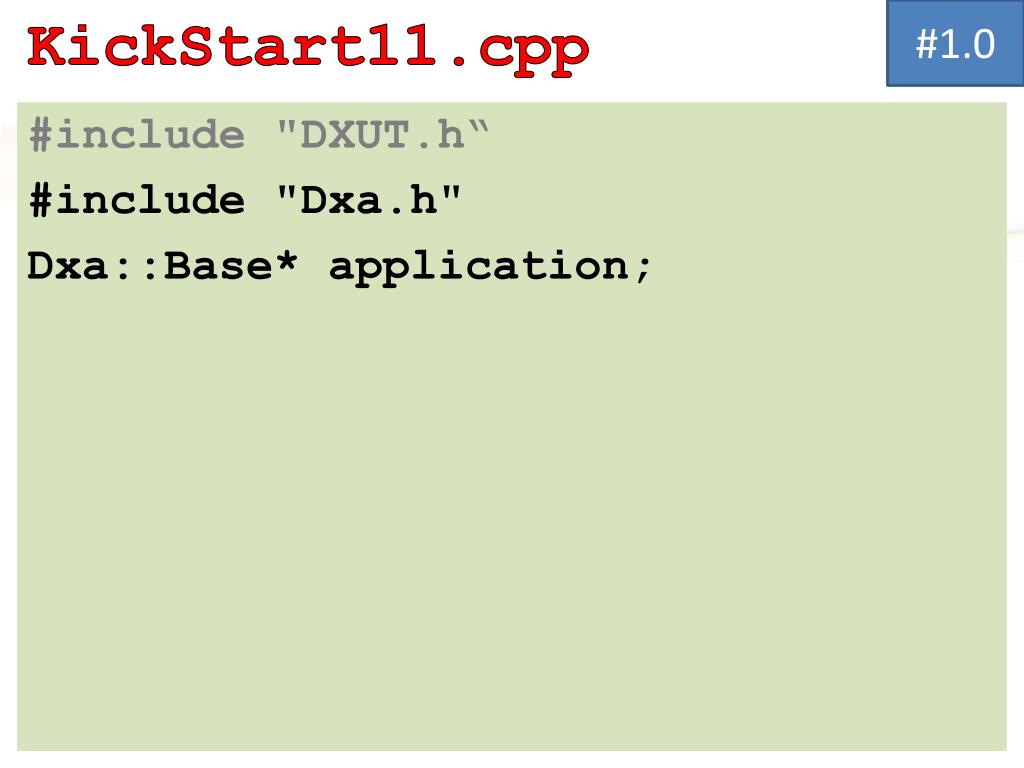

  22. #1.0 KickStart11.cpp #include "DXUT.h“ #include "Dxa.h" Dxa::Base* application;

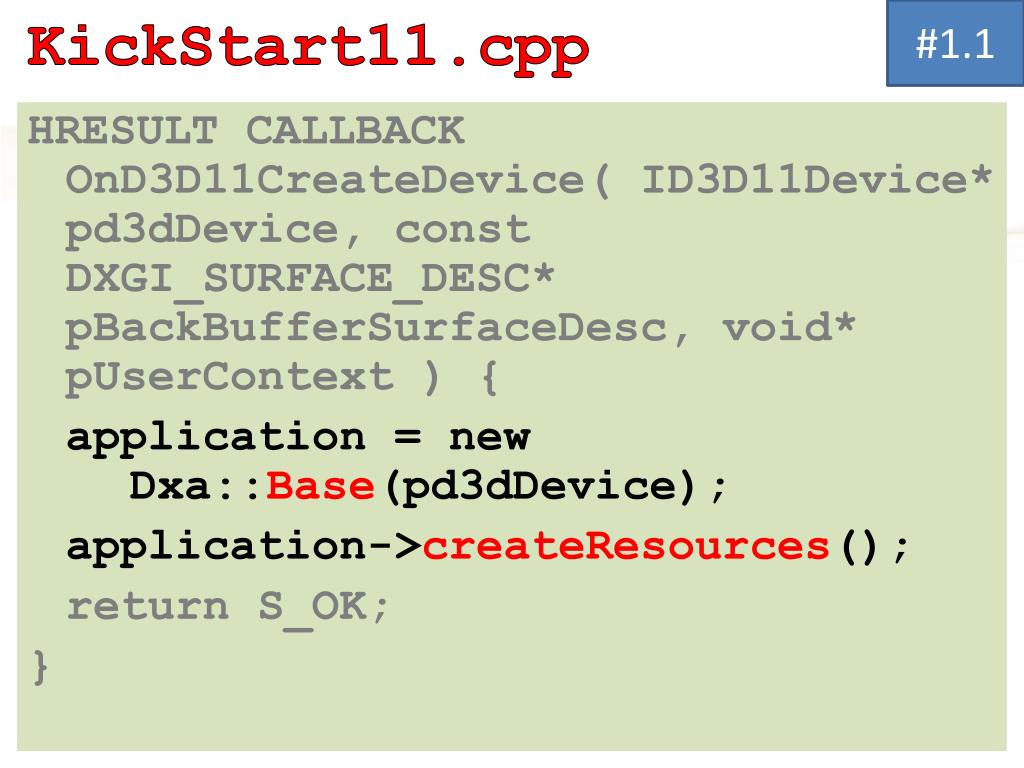

  23. #1.1 KickStart11.cpp HRESULT CALLBACK OnD3D11CreateDevice( ID3D11Device* pd3dDevice, const DXGI_SURFACE_DESC* pBackBufferSurfaceDesc, void* pUserContext) { application = new Dxa::Base(pd3dDevice); application->createResources(); return S_OK; }

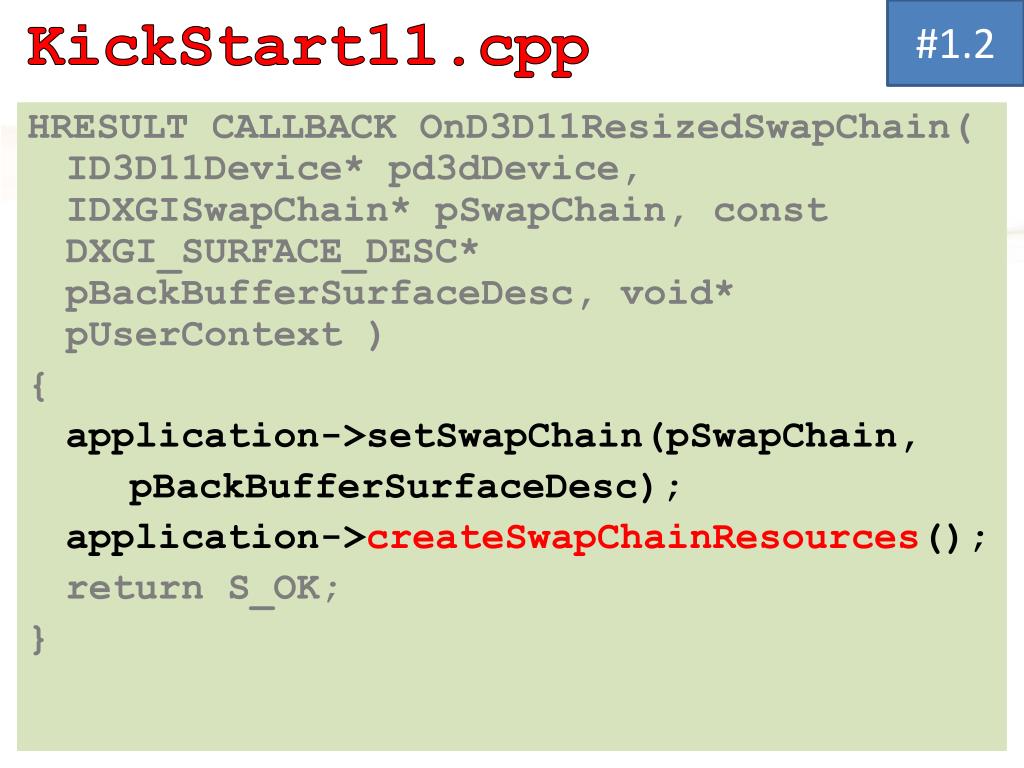

  24. #1.2 KickStart11.cpp HRESULT CALLBACK OnD3D11ResizedSwapChain( ID3D11Device* pd3dDevice, IDXGISwapChain* pSwapChain, const DXGI_SURFACE_DESC* pBackBufferSurfaceDesc, void* pUserContext ) { application->setSwapChain(pSwapChain, pBackBufferSurfaceDesc); application->createSwapChainResources(); return S_OK; }

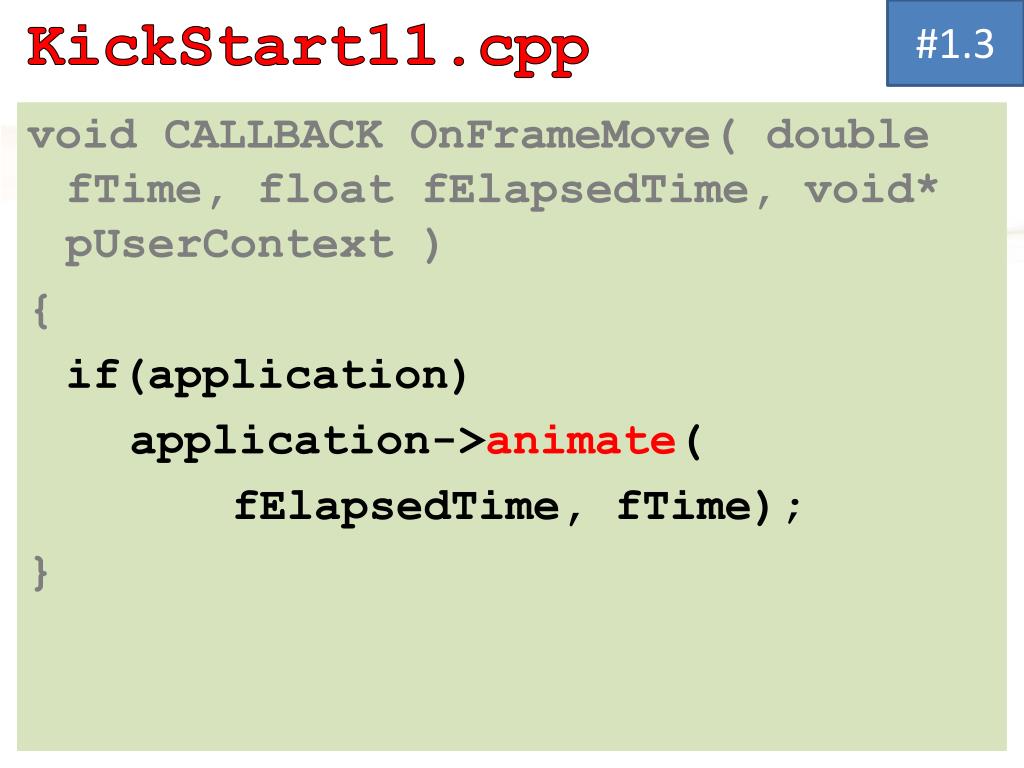

  25. #1.3 KickStart11.cpp void CALLBACK OnFrameMove( double fTime, float fElapsedTime, void* pUserContext ) { if(application) application->animate( fElapsedTime, fTime); }

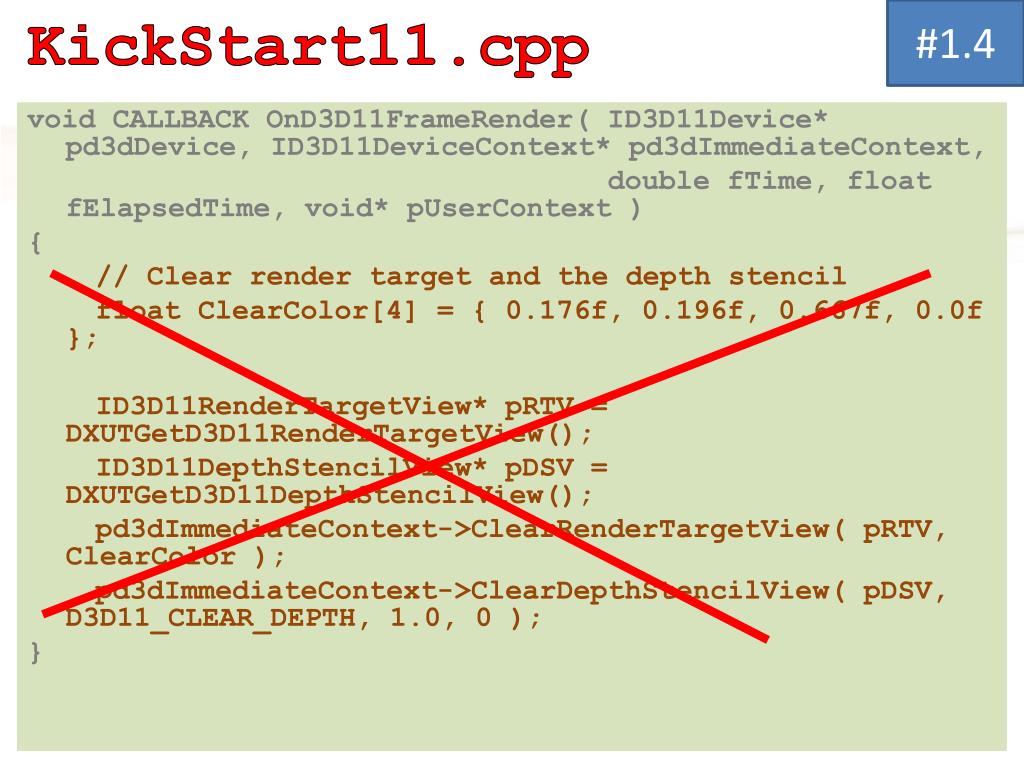

  26. #1.4 KickStart11.cpp void CALLBACK OnD3D11FrameRender( ID3D11Device* pd3dDevice, ID3D11DeviceContext* pd3dImmediateContext, double fTime, float fElapsedTime, void* pUserContext ) { // Clear render target and the depth stencil float ClearColor[4] = { 0.176f, 0.196f, 0.667f, 0.0f }; ID3D11RenderTargetView* pRTV = DXUTGetD3D11RenderTargetView(); ID3D11DepthStencilView* pDSV = DXUTGetD3D11DepthStencilView(); pd3dImmediateContext->ClearRenderTargetView( pRTV, ClearColor ); pd3dImmediateContext->ClearDepthStencilView( pDSV, D3D11_CLEAR_DEPTH, 1.0, 0 ); }

  27. #1.5 KickStart11.cpp void CALLBACK OnD3D11FrameRender( ID3D11Device* pd3dDevice, ID3D11DeviceContext* pd3dImmediateContext, double fTime, float fElapsedTime, void* pUserContext ) { if(application) application->render( pd3dImmediateContext); }

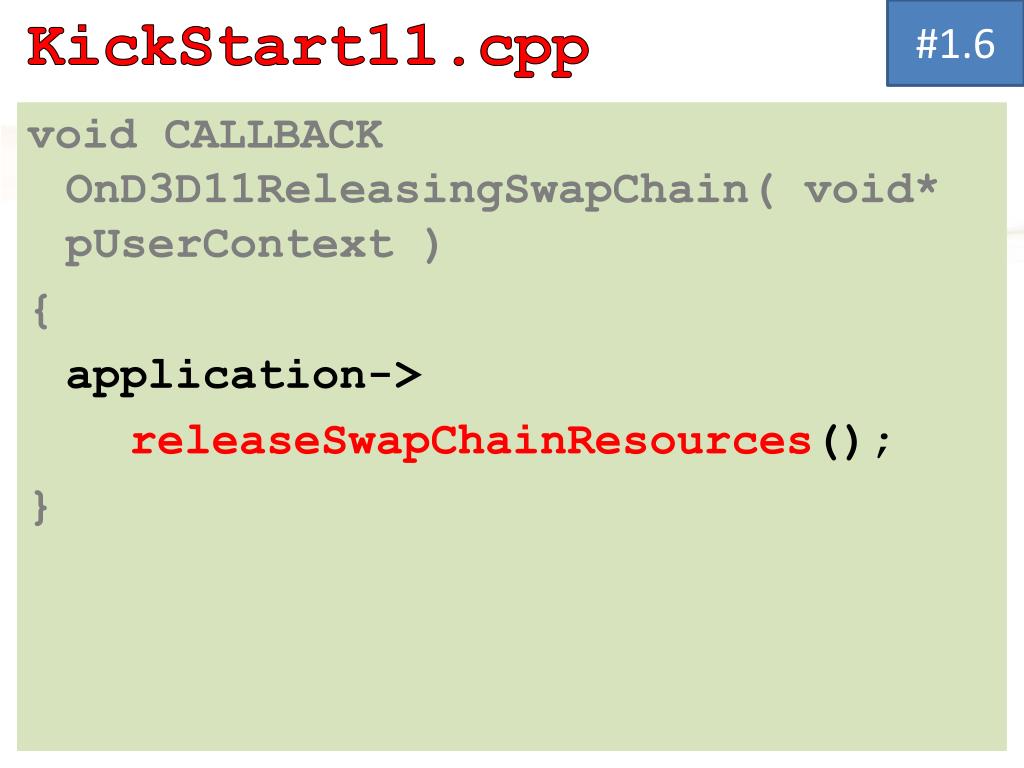

  28. #1.6 KickStart11.cpp void CALLBACK OnD3D11ReleasingSwapChain( void* pUserContext ) { application-> releaseSwapChainResources(); }

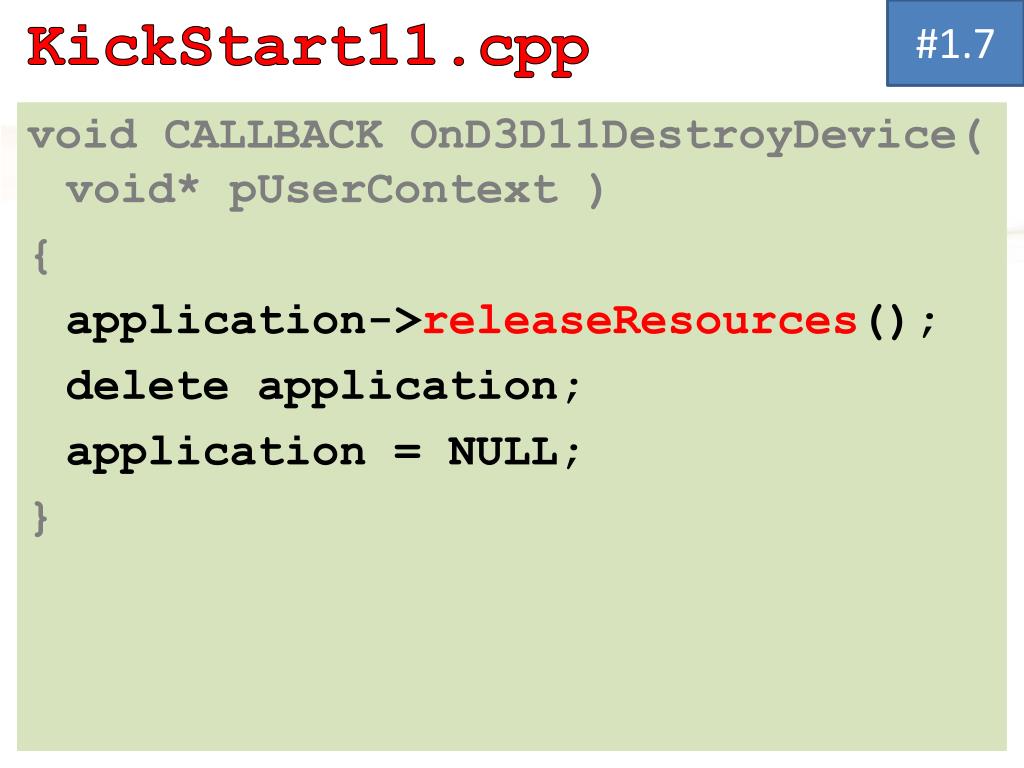

  29. #1.7 KickStart11.cpp void CALLBACK OnD3D11DestroyDevice( void* pUserContext ) { application->releaseResources(); delete application; application = NULL; }

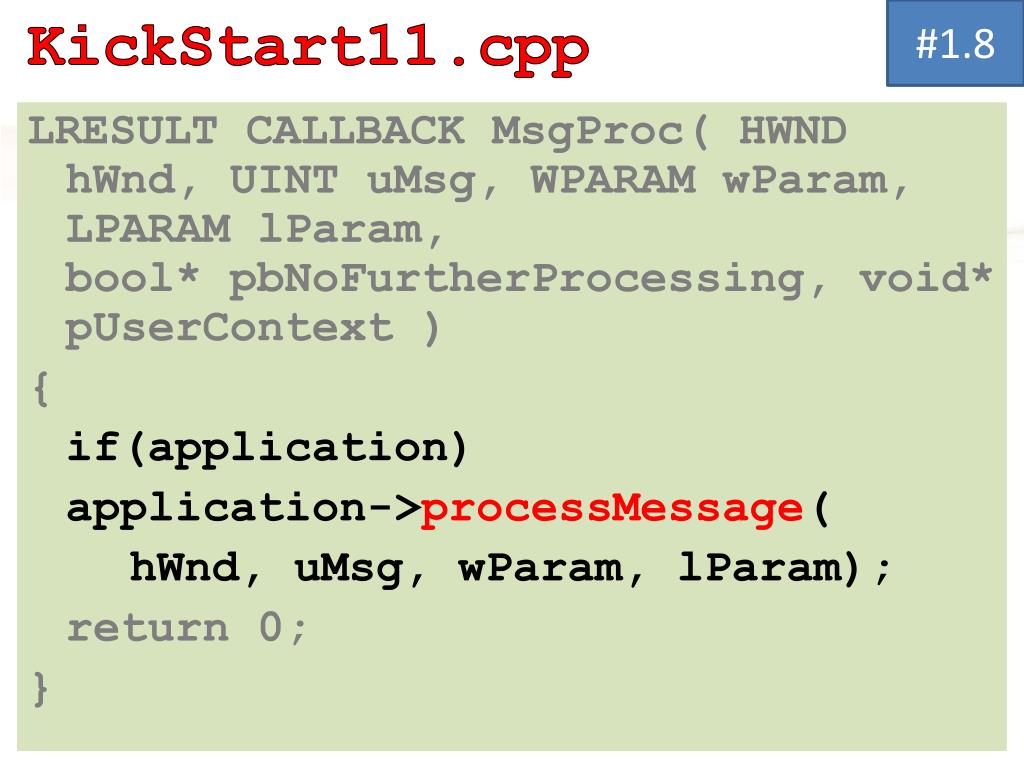

  30. #1.8 KickStart11.cpp LRESULT CALLBACK MsgProc( HWND hWnd, UINT uMsg, WPARAM wParam, LPARAM lParam, bool* pbNoFurtherProcessing, void* pUserContext ) { if(application) application->processMessage( hWnd, uMsg, wParam, lParam); return 0; }

  31. Itt tartunk

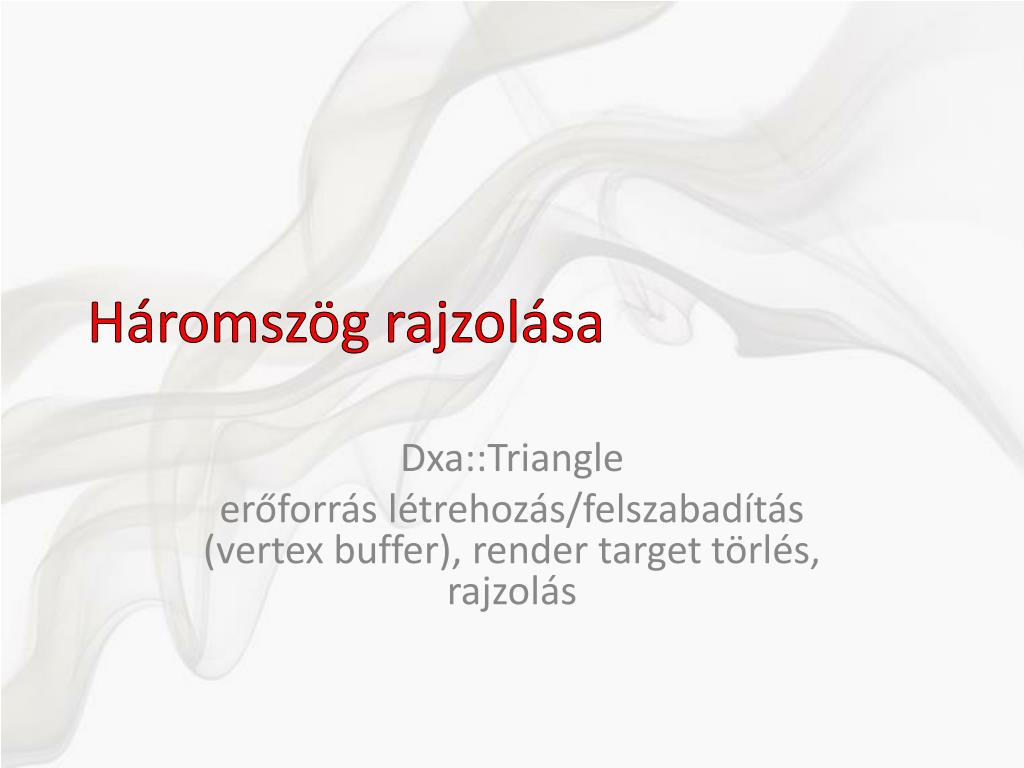

  32. Háromszög rajzolása Dxa::Triangle erőforrás létrehozás/felszabadítás (vertexbuffer), rendertarget törlés, rajzolás

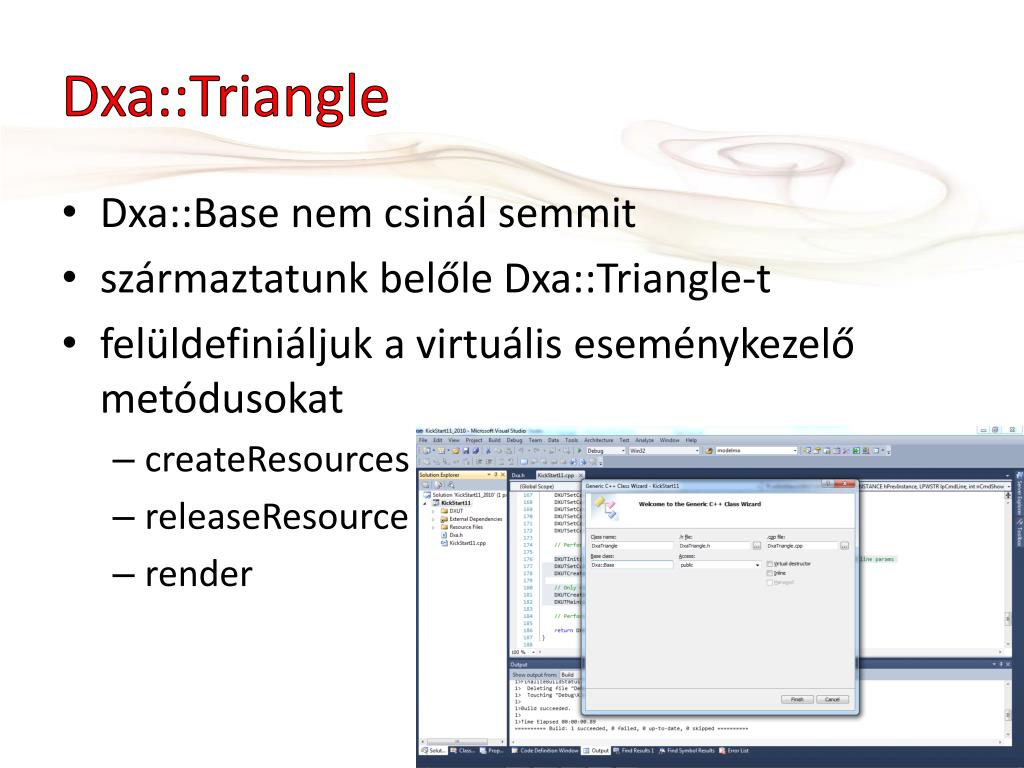

  33. Dxa::Triangle • Dxa::Base nem csinál semmit • származtatunk belőle Dxa::Triangle-t • felüldefiniáljuk a virtuális eseménykezelő metódusokat • createResources • releaseResource • render

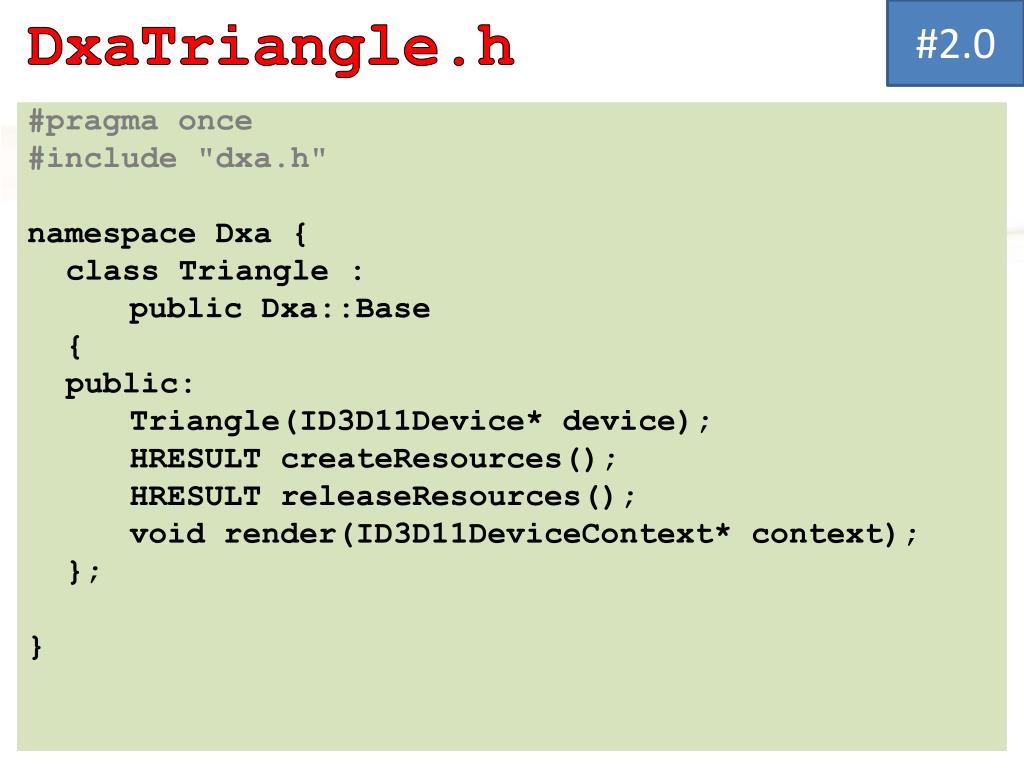

  34. #2.0 DxaTriangle.h #pragma once #include "dxa.h" namespace Dxa { class Triangle : public Dxa::Base { public: Triangle(ID3D11Device* device); HRESULT createResources(); HRESULT releaseResources(); void render(ID3D11DeviceContext* context); }; }

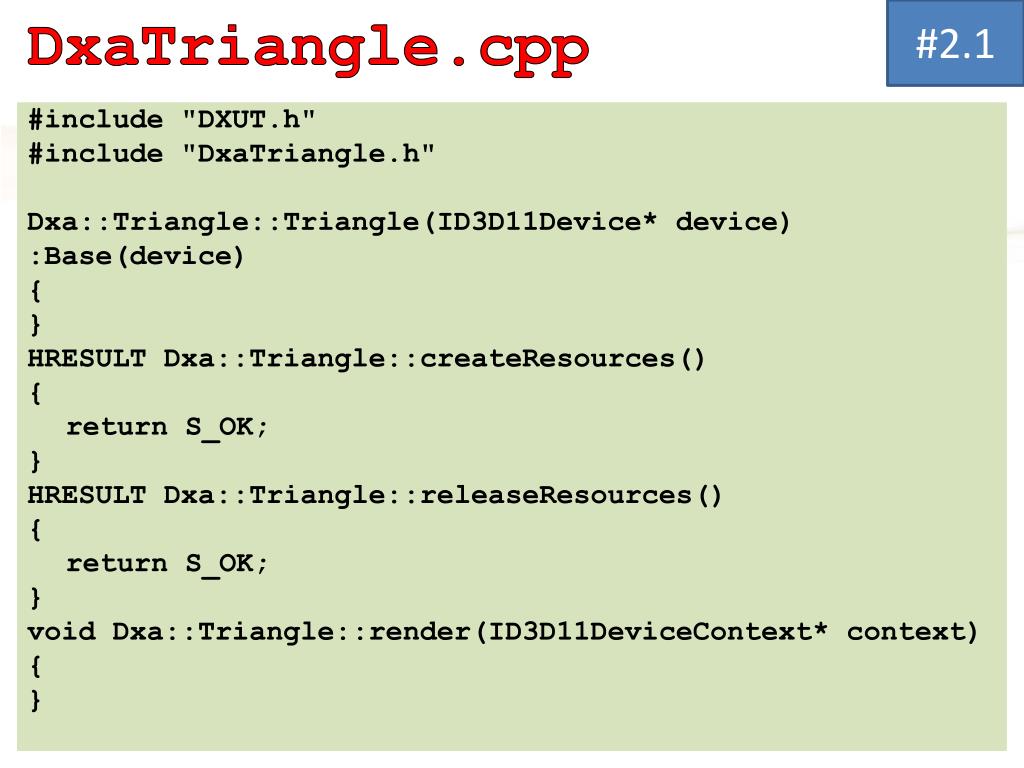

  35. #2.1 DxaTriangle.cpp #include "DXUT.h" #include "DxaTriangle.h" Dxa::Triangle::Triangle(ID3D11Device* device) :Base(device) { } HRESULT Dxa::Triangle::createResources() { return S_OK; } HRESULT Dxa::Triangle::releaseResources() { return S_OK; } void Dxa::Triangle::render(ID3D11DeviceContext* context) { }

  36. #2.3 KickStart11.cpp #include "DXUT.h" #include "Dxa.h" Dxa::Base* application; #include "DxaTriangle.h"

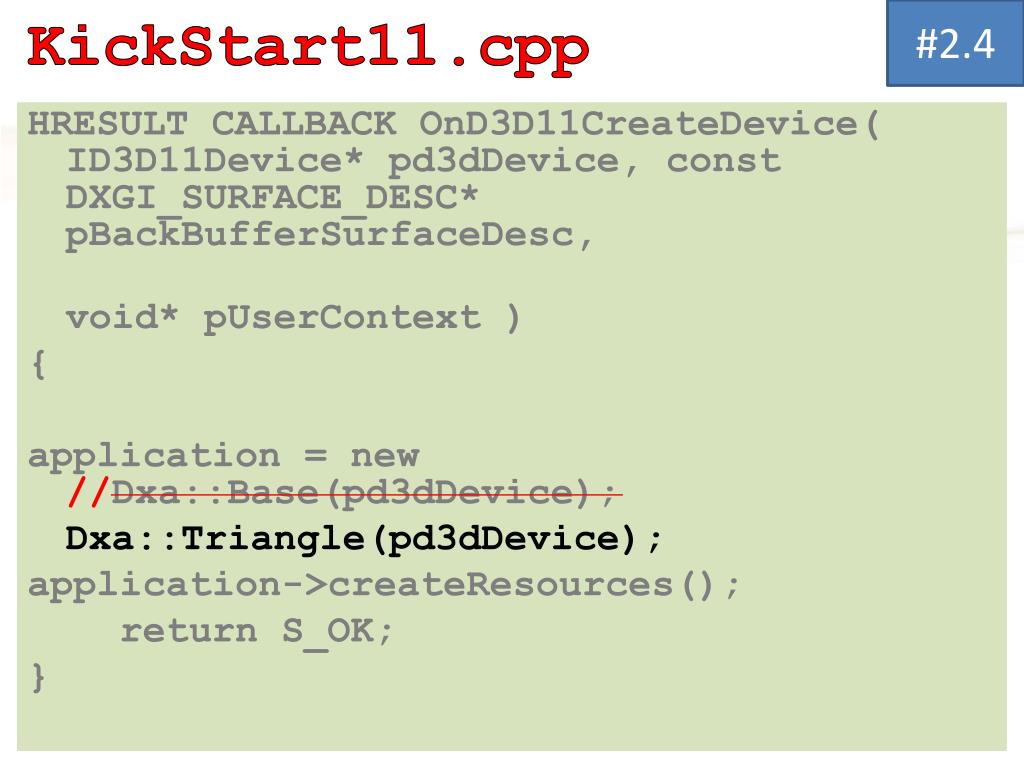

  37. #2.4 KickStart11.cpp HRESULT CALLBACK OnD3D11CreateDevice( ID3D11Device* pd3dDevice, const DXGI_SURFACE_DESC* pBackBufferSurfaceDesc, void* pUserContext ) { application = new //Dxa::Base(pd3dDevice); Dxa::Triangle(pd3dDevice); application->createResources(); return S_OK; }

  38. Itt tartunk

  39. Ezekre lesz szükség vertex buffer = [x, y, z] [x, y, z] [x, y, z, 1] IA VS IA RS PS OM [x, y, z, 1] [x, y, z, 1] marad default pixel shader marad default input layout vertex shader primitive topology

  40. #2.5 DxaTriangle.h class Triangle : public Dxa::Base { ID3D11Buffer* vertexBuffer; ID3D11InputLayout* inputLayout; ID3D11VertexShader* vertexShader; ID3D11PixelShader* pixelShader; public:

  41. #2.6 DxaTriangle.cpp HRESULT Dxa::Triangle::createResources() { D3D11_BUFFER_DESC desc; desc.BindFlags = D3D11_BIND_VERTEX_BUFFER; desc.ByteWidth = sizeof(D3DXVECTOR3) * 3; desc.CPUAccessFlags = 0; desc.MiscFlags = 0; desc.StructureByteStride = sizeof(D3DXVECTOR3); desc.Usage = D3D11_USAGE_IMMUTABLE; D3DXVECTOR3 vertexPositionArray[3] = { D3DXVECTOR3(0, 0, 0.5), D3DXVECTOR3(0, 1, 0.5), D3DXVECTOR3(1, 0, 0.5) }; D3D11_SUBRESOURCE_DATA initData; initData.pSysMem = vertexPositionArray; initData.SysMemPitch = 0; initData.SysMemSlicePitch = 0; device->CreateBuffer(&desc, &initData, &vertexBuffer);

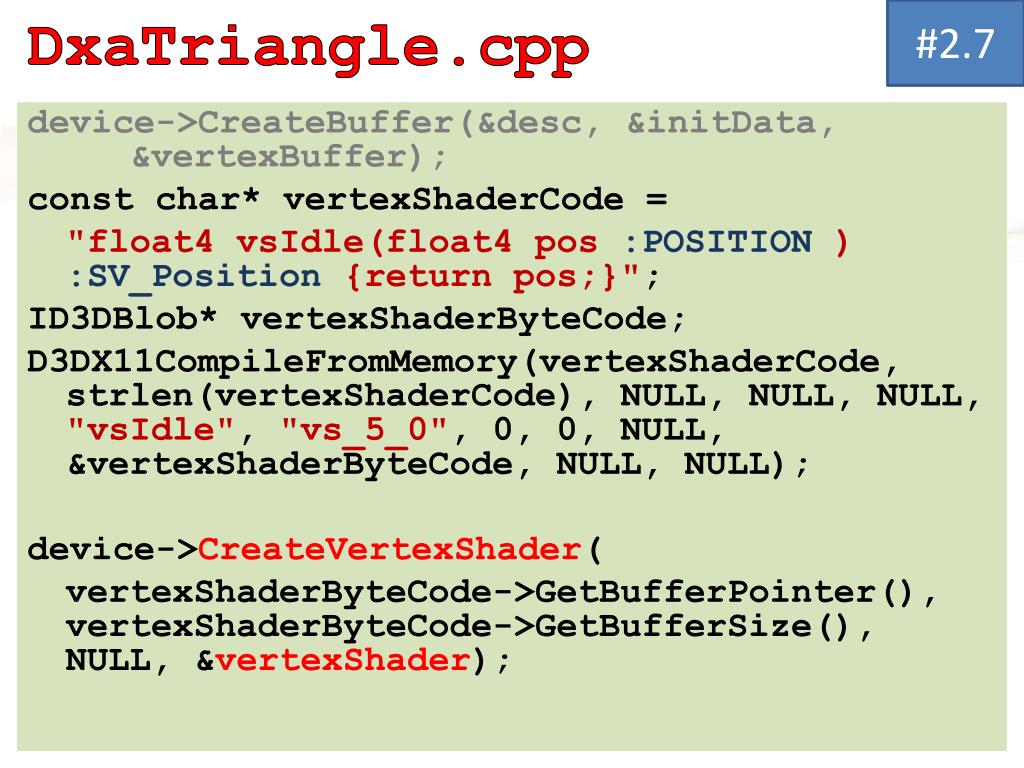

  42. #2.7 DxaTriangle.cpp device->CreateBuffer(&desc, &initData, &vertexBuffer); const char* vertexShaderCode = "float4 vsIdle(float4 pos :POSITION ) :SV_Position{return pos;}"; ID3DBlob* vertexShaderByteCode; D3DX11CompileFromMemory(vertexShaderCode, strlen(vertexShaderCode), NULL, NULL, NULL, "vsIdle", "vs_5_0", 0, 0, NULL, &vertexShaderByteCode, NULL, NULL); device->CreateVertexShader( vertexShaderByteCode->GetBufferPointer(), vertexShaderByteCode->GetBufferSize(), NULL, &vertexShader);

  43. #2.8 DxaTriangle.cpp // insert after #2.7 D3D11_INPUT_ELEMENT_DESC positionElement; positionElement.AlignedByteOffset = 0; positionElement.Format = DXGI_FORMAT_R32G32B32_FLOAT; positionElement.InputSlot = 0; positionElement.InputSlotClass = D3D11_INPUT_PER_VERTEX_DATA; positionElement.InstanceDataStepRate = 0; positionElement.SemanticIndex = 0; positionElement.SemanticName = "POSITION";

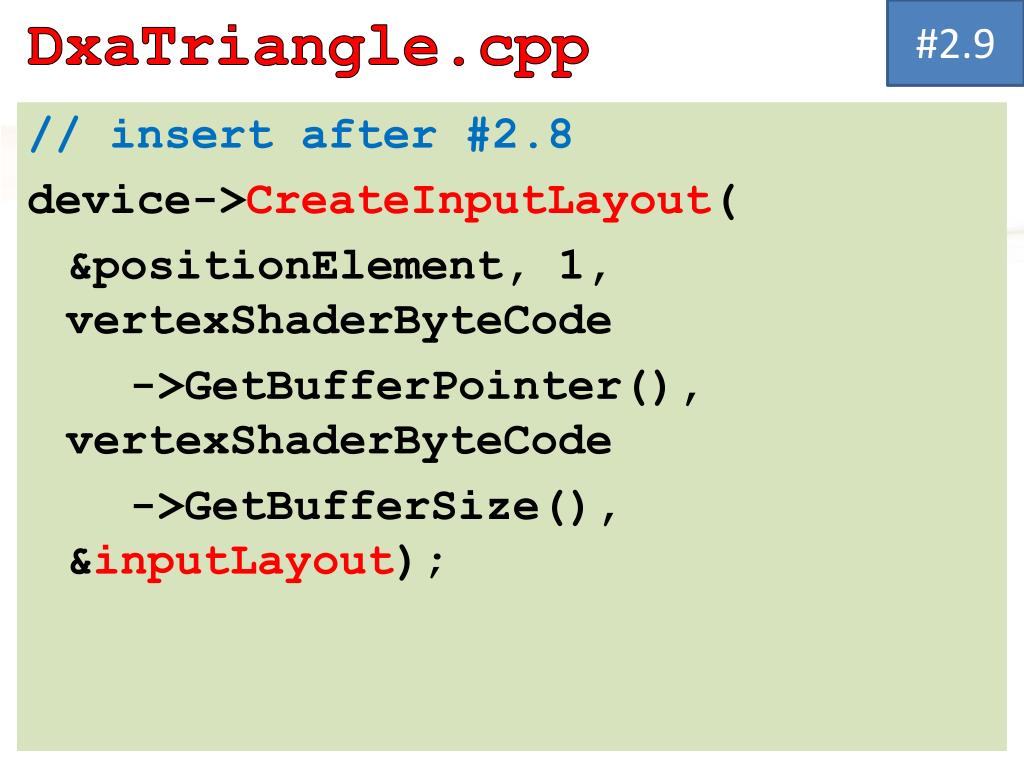

  44. #2.9 DxaTriangle.cpp // insert after #2.8 device->CreateInputLayout( &positionElement, 1, vertexShaderByteCode ->GetBufferPointer(), vertexShaderByteCode ->GetBufferSize(), &inputLayout);

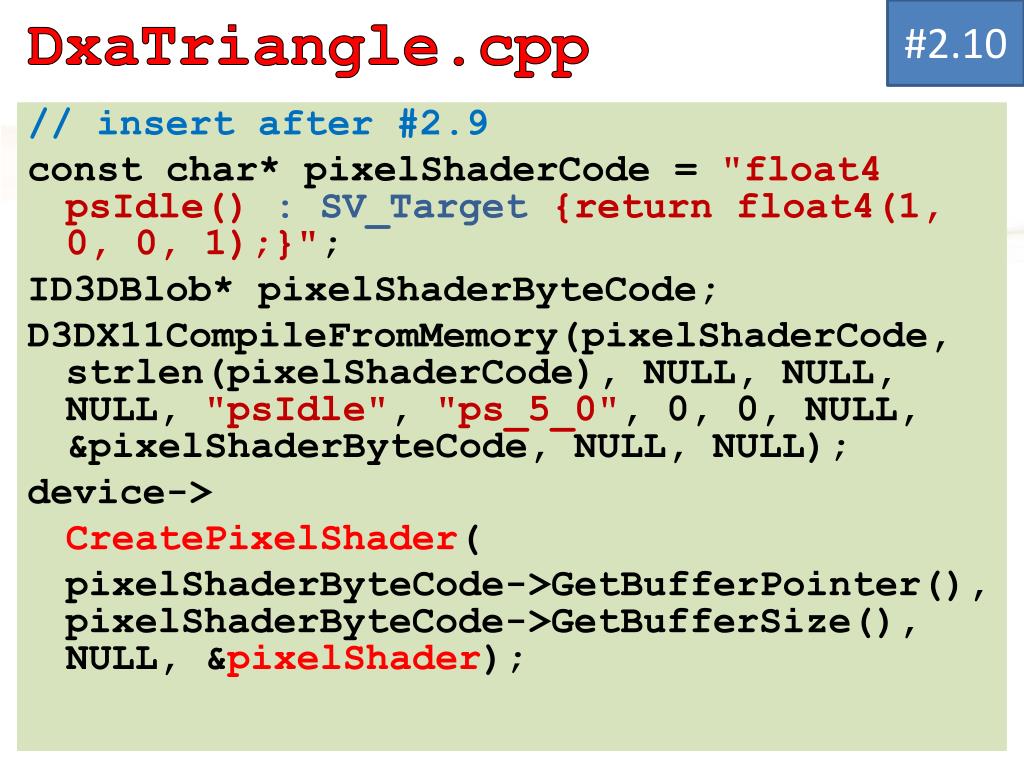

  45. #2.10 DxaTriangle.cpp // insert after #2.9 const char* pixelShaderCode = "float4 psIdle() : SV_Target{return float4(1, 0, 0, 1);}"; ID3DBlob* pixelShaderByteCode; D3DX11CompileFromMemory(pixelShaderCode, strlen(pixelShaderCode), NULL, NULL, NULL, "psIdle", "ps_5_0", 0, 0, NULL, &pixelShaderByteCode, NULL, NULL); device-> CreatePixelShader( pixelShaderByteCode->GetBufferPointer(), pixelShaderByteCode->GetBufferSize(), NULL, &pixelShader);

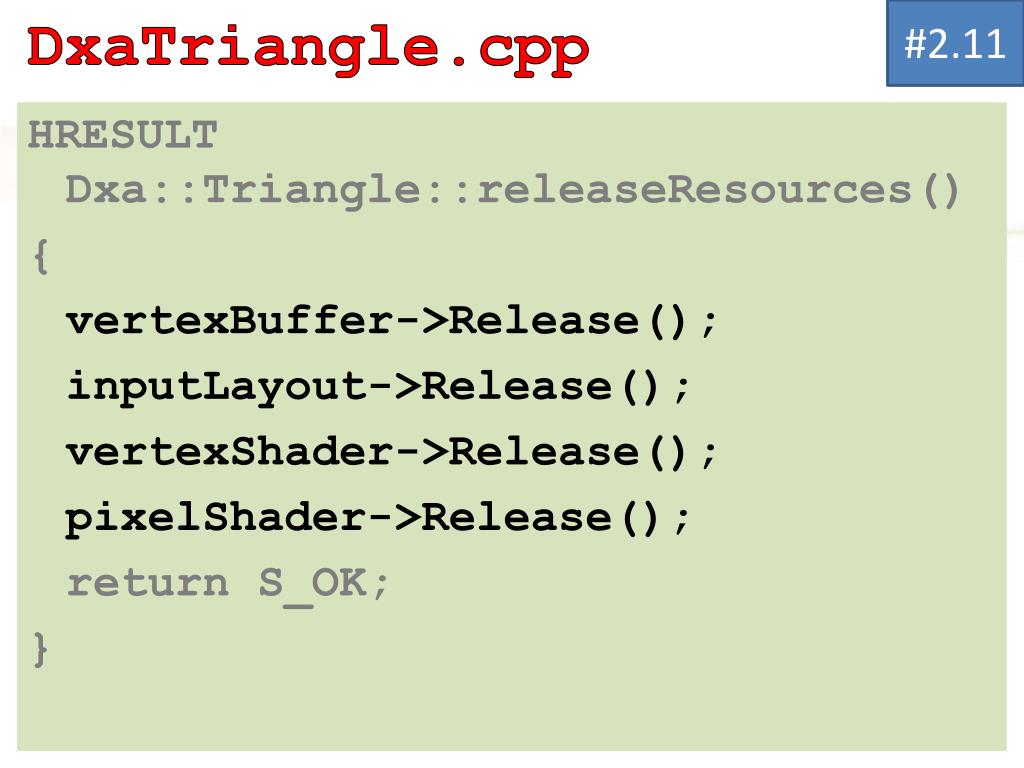

  46. #2.11 DxaTriangle.cpp HRESULT Dxa::Triangle::releaseResources() { vertexBuffer->Release(); inputLayout->Release(); vertexShader->Release(); pixelShader->Release(); return S_OK; }

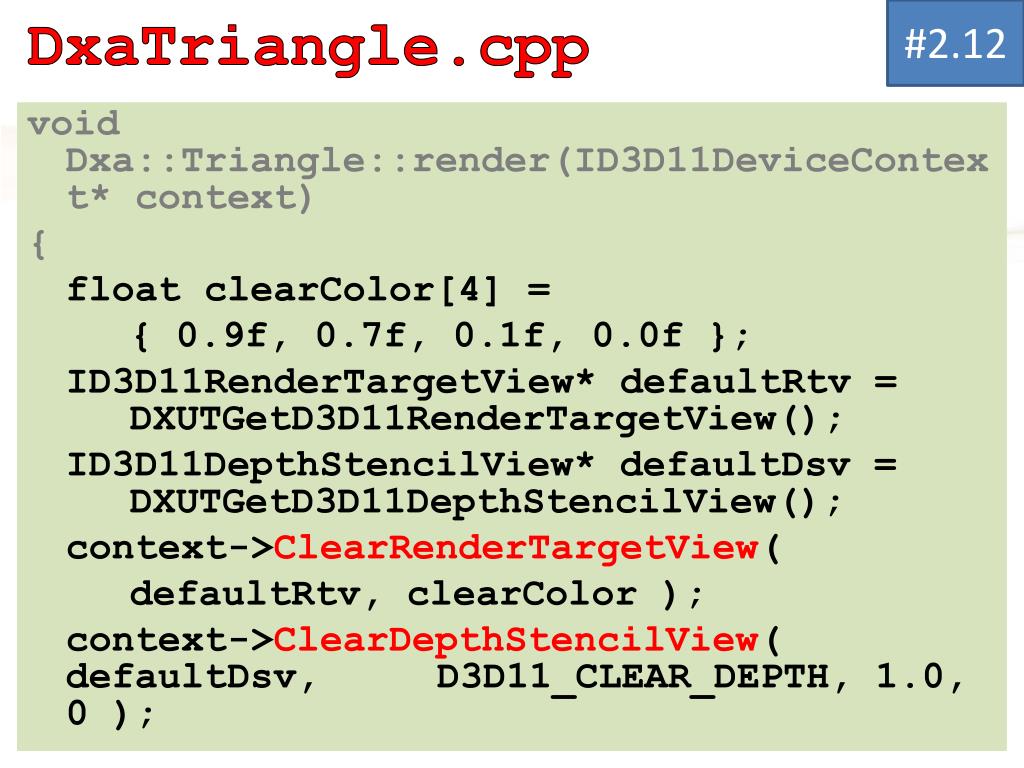

  47. #2.12 DxaTriangle.cpp void Dxa::Triangle::render(ID3D11DeviceContext* context) { float clearColor[4] = { 0.9f, 0.7f, 0.1f, 0.0f }; ID3D11RenderTargetView* defaultRtv = DXUTGetD3D11RenderTargetView(); ID3D11DepthStencilView* defaultDsv = DXUTGetD3D11DepthStencilView(); context->ClearRenderTargetView( defaultRtv, clearColor ); context->ClearDepthStencilView( defaultDsv, D3D11_CLEAR_DEPTH, 1.0, 0 );

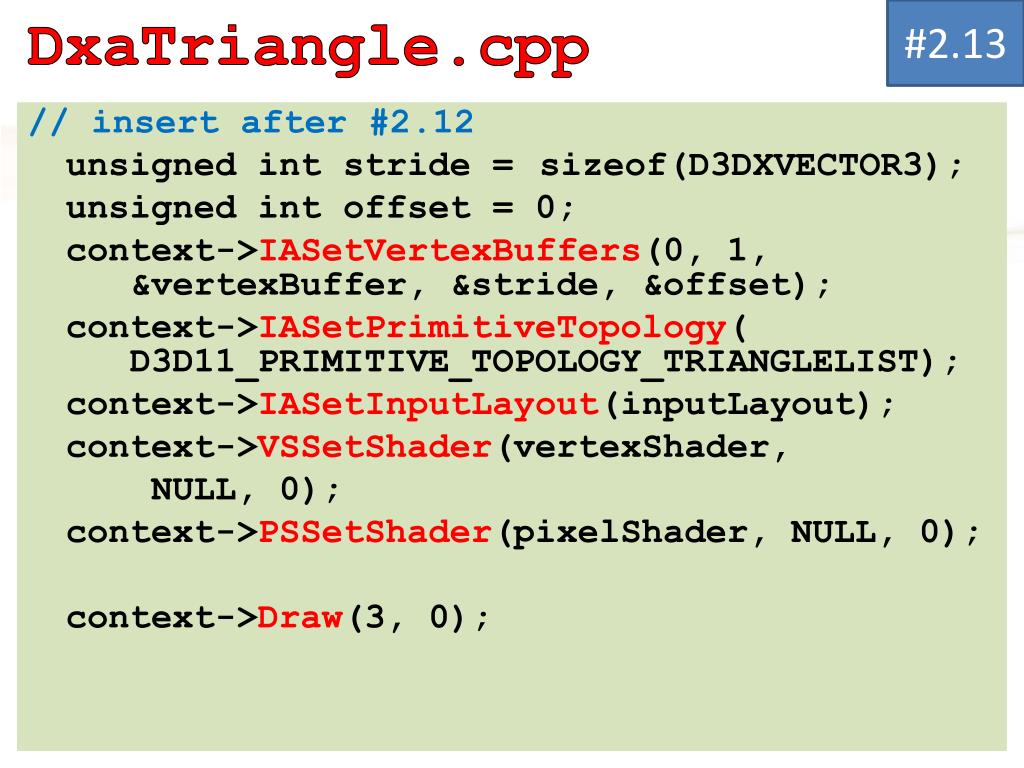

  48. #2.13 DxaTriangle.cpp // insert after #2.12 unsigned int stride = sizeof(D3DXVECTOR3); unsigned int offset = 0; context->IASetVertexBuffers(0, 1, &vertexBuffer, &stride, &offset); context->IASetPrimitiveTopology( D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST); context->IASetInputLayout(inputLayout); context->VSSetShader(vertexShader, NULL, 0); context->PSSetShader(pixelShader, NULL, 0); context->Draw(3, 0);

  49. Háromszög kész

  50. Honnan tudjuk mit kell beállítani? • Start menu • doc
