第四章 网络传输介质

第四章 网络传输介质. →. 4.1 双绞线 4.2 大对数双绞线 4.3 光缆. 4.1 双绞线 4.1.1 双绞线概述 双绞线是一种综合布线工程中最常用的传输介质。双绞线是由两对具有绝缘保护层的铜导线组成，再将两根铜导线按一定密度互相绞在一起，可以降低信号干扰和程度，每一根导线在传输中辐射出来的电波都会被另一根线上发出的电波抵消。 双绞线一般由两根 22 号、 24 号或 26 号绝缘铜导线相互缠绕而成。 双绞线可以分为非屏蔽双绞线 (UTP) 和屏蔽双绞线 (STP). 4.1.1 双绞线概述 1. 双绞线的参数 -- 衰减

shiri
Download Presentation

第四章 网络传输介质

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

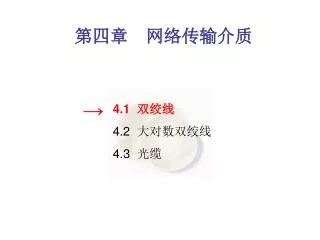

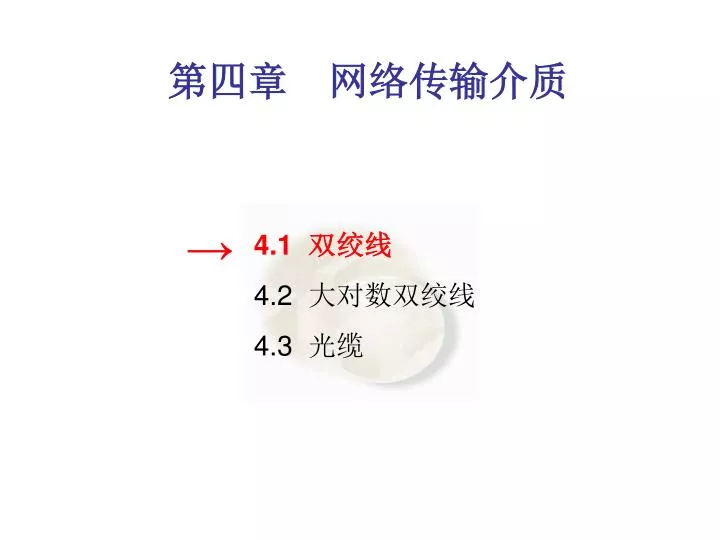

  1. 第四章 网络传输介质 → 4.1 双绞线 4.2 大对数双绞线 4.3 光缆

  2. 4.1 双绞线 • 4.1.1 双绞线概述 • 双绞线是一种综合布线工程中最常用的传输介质。双绞线是由两对具有绝缘保护层的铜导线组成，再将两根铜导线按一定密度互相绞在一起，可以降低信号干扰和程度，每一根导线在传输中辐射出来的电波都会被另一根线上发出的电波抵消。 • 双绞线一般由两根22号、24号或26号绝缘铜导线相互缠绕而成。 • 双绞线可以分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)

  3. 4.1.1 双绞线概述 • 1. 双绞线的参数--衰减 • 衰减是沿链路的信号损失度量，它随频率的变化而变化。

  4. 4.1.1 双绞线概述 • 1. 双绞线的参数 • 近端串扰 • 近端串扰(NEXT)是测量一条UTP链路中从一对线到另一对线的信号干扰。 • 环路直流电阻 • 环路直流电阻会消耗一部分信号并转化成热量，它是指一对导线电阻的和。 • 特征阻抗 • 特征阻抗包括电阻及频率自1-100MHz的电感抗及电容抗，它与一对电线之间的距离及绝缘的电气性能有关。 • 主要有100Ω、120Ω和150Ω几种，中国不使用120Ω。

  5. 4.1.1 双绞线概述 • 1. 双绞线的参数 • 衰减串扰比(ACK) • 在某些频率范围内，串扰与衰减量的比例关系是反映电缆性能的一个重要参数。 • ACK有时也用信噪比(SNR)表示。 • 较大的ACK值表示对抗干扰能力强，系统要求至少大于10db。 • 电缆特征 • 电缆特征用于描述通信信道的品质。

  6. 4.1.1 双绞线概述 • 2. 双绞线的传输速率 • 国际电气工业协会(EIA)定义了计算机网络综合布线使用3、4、5、5e和6类双绞线。 • 3类 • ANSI和EIA/TIA568标准中指定的电缆，其传输特征最高规格为16MHz,其最高传输速度为10Mbps。 • 4类 • 传输特征最高规格为20MHz,其最高传输速度为16Mbps。 • 5类 • 增加了绕线密度。 • 传输特征最高规格为100MHz,其最高传输速度为100Mbps。

  7. 4.1.1 双绞线概述 • 2. 双绞线的传输速率 • 5e类 • 在5类的基础上，增加了额外参数(NEXT、ACK)和部分性能提升。 • 最高传输速度为100Mbps。 • 6类 • 在物理上与5e类是不同的，线对与线对之间是分隔的，传输速率是250Mbps。

  8. 4.1.1 双绞线概述 • 3. 双绞线的绞距 • 在双绞线内，不同的线对具有不同的绞距长度。 • 4对双绞线绞距周期在38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在12.7mm内。 • 4. 双绞线的线芯 • 美国线缆线规(AWG)是用于测量铜导线直径及直流电阻的标准。线规号从0-28号，其参数有直径、直流电阻、重量等。 • 中国线缆线规(CWG)与AWG一致。

  9. 4.1.1 双绞线概述 • 5. 双绞线电缆的测试数据

  10. 4.1.2 6类双绞线 • 6类双绞线标准介绍 • 其标准中规定了介质、布线距离、接口类型、拓扑结构、安装实践、信道性能及线缆和连接硬件性能等方面的要求。 • 6类双绞线向下兼容。 • 6类线要求的布线距离为：基本链路长度不能超过90m，信道长度不能超过100m. • 其频率范围：1-250MHz. • 6类双绞线布线的性能指标 • 见表3-9

  11. 4.1.3 7类双绞线的有关信息 • 1999.6.29，在柏林的ISO/IEC等会议上提出7类双绞线的连接件方案。 • 7类线一般采用“皮-泡沬-皮”单线结构。 • 7类线缆的导体外径使用22AWG. • 带宽600MHz. • 其网络测试仪频率范围为：0.064-1000MHz. • 永久链路为：90m. • ……

  12. 第四章 网络传输介质 4.1 双绞线 4.2 大对数双绞线 4.3 光缆 →

  13. 4.2 大对数双绞线 • 1. 大对数双绞线的组成 • 大对数双绞线由25对具有绝缘保护层的铜导线组成。 • 包括3类25对大对数双绞线与5类大对数双绞线。 • 其工作频率为：100MHz. • 物理结构如下。

  14. 4.2 大对数双绞线 • 1. 大对数双绞线的组成 • 5类25对24AWG的色彩编码

  15. 4.2 大对数双绞线 • 2. 5类25对24AWG UTP的电气特性(1) • 特性阻抗：100±15Ω。 • 传输速率（NVP）：68%。 • 最大导体直流电阻：9.38Ω/100m。 • 最大相对互耦电容：5.6 nF/100m。 • 最大电容不平衡：330pF/100m。 • 最大直流电阻不平衡：5%。 • 最大传播延迟差：30ns / 100m 。

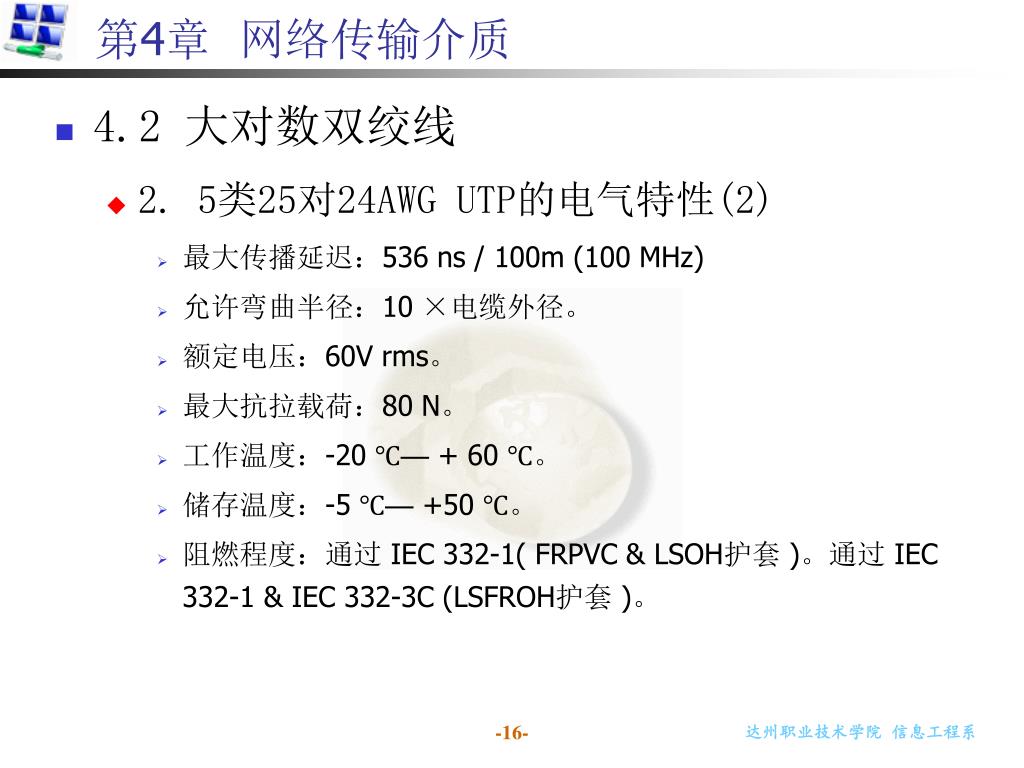

  16. 4.2 大对数双绞线 • 2. 5类25对24AWG UTP的电气特性(2) • 最大传播延迟：536 ns / 100m (100 MHz) • 允许弯曲半径：10 ×电缆外径。 • 额定电压：60V rms。 • 最大抗拉载荷：80 N。 • 工作温度：-20 ℃— + 60 ℃。 • 储存温度：-5 ℃— +50 ℃。 • 阻燃程度：通过 IEC 332-1( FRPVC & LSOH护套 )。通过 IEC 332-1 & IEC 332-3C (LSFROH护套 )。

  17. 4.2 大对数双绞线 • 2. 大对数双绞线的应用 • 10Base-T • 100Base-T4 • 100Base-TX • 100Base-VG-ANYLAN 155Mbps ATM • 622Mbps ATM

  18. 第四章 网络传输介质 4.1 双绞线 4.2 大对数双绞线 4.3 光缆 →

  19. 4.3 光缆 • 4.3.1 光缆的组成 • 光导纤维是一种传输光束的细而柔韧的媒质。光导纤维电缆由一捆纤维组成，简称为光缆。光缆是数据传输中最有效的一种传输介质。 • 光缆的结构图。

  20. 4.3.1 光缆的组成 • 光缆的优点 • 较宽的频带； • 电磁绝缘性能好 • 光纤电缆中传输的是光束，光束不受外界电磁干扰影响，而且光束本身不受外辐射信号。 • 衰减较小； • 中继器的间隔距离较大。

  21. 4.3.2 光缆的种类 • 光纤有单模与多模光纤
