  1. Les propriétés magnétiques

  2. Induction magnétique-rappel • Dans le vide B=μoH • B en tesla Vs/m² • H en A/m • μo=1,26 10-6 Vs/Am • Dans un matériau se crée une aimantation liée à H. On a • B=μoH + μoM • M=χH • Soit B= μo(1 + χ)H= μoμrH

  3. Valeurs de χ

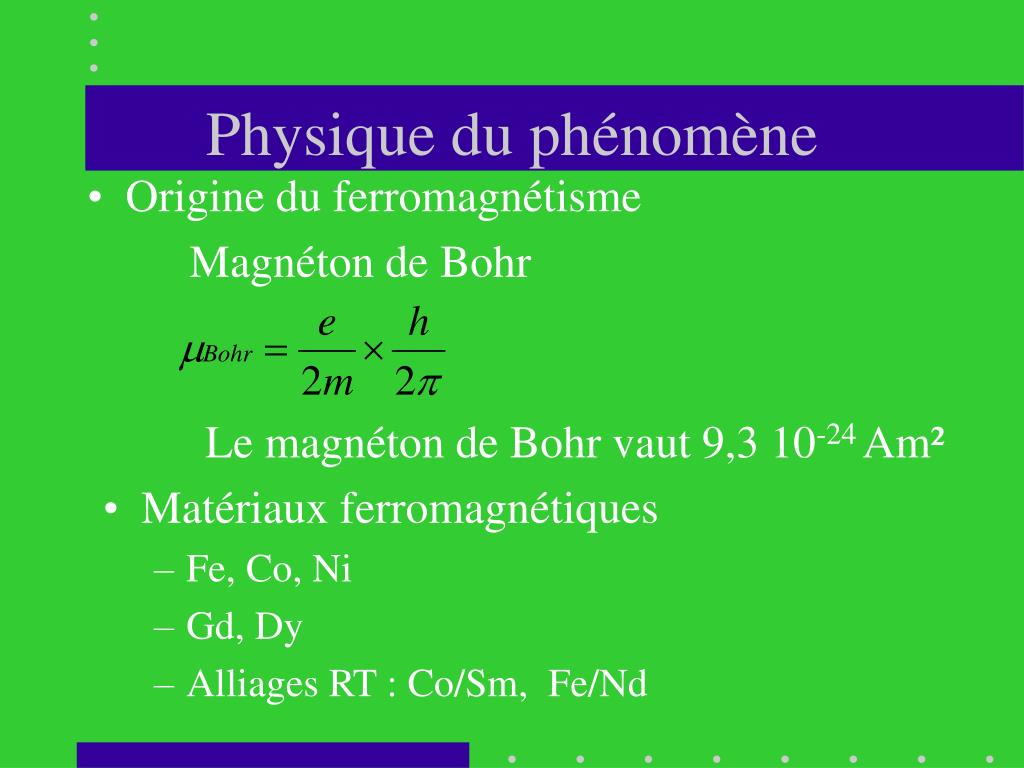

  4. Physique du phénomène • Origine du ferromagnétisme Magnéton de Bohr Le magnéton de Bohr vaut 9,3 10-24 Am² • Matériaux ferromagnétiques • Fe, Co, Ni • Gd, Dy • Alliages RT : Co/Sm, Fe/Nd

  5. Physique du phénomène (suite) • Aimantation de saturation, Ms=natnBohrμBohr Bs=μoMs • Direction de facile aimantation, • Température de Curie.

  6. Modèle • Théorie de Weiss domaines de Weiss, parois de Bloch mise en évidence des domaines déplacement des parois de Bloch champs de Weiss !

  7. L’antiferromagnétisme • Origine : couplage antiparallèle résultante nulle résultante non nulle : ferrimagnétisme • Les ferrites définition : (Me)x+(Me’)2(8-x)+O48-, exemple : (Fe)2+(Fe)26+O48- ou Fe3O4 réseau : cubique spinelle calcul de l’aimantation de saturation

  8. Les applications • Les matériaux magnétiques doux pour les circuits magnétiques alimentés par un courant extérieur (moteurs, transformateurs, mémoires vives, ...) • Les matériaux magnétiques durs pour les circuits magnétiques non alimentés (petits moteurs, mémoires, ...)

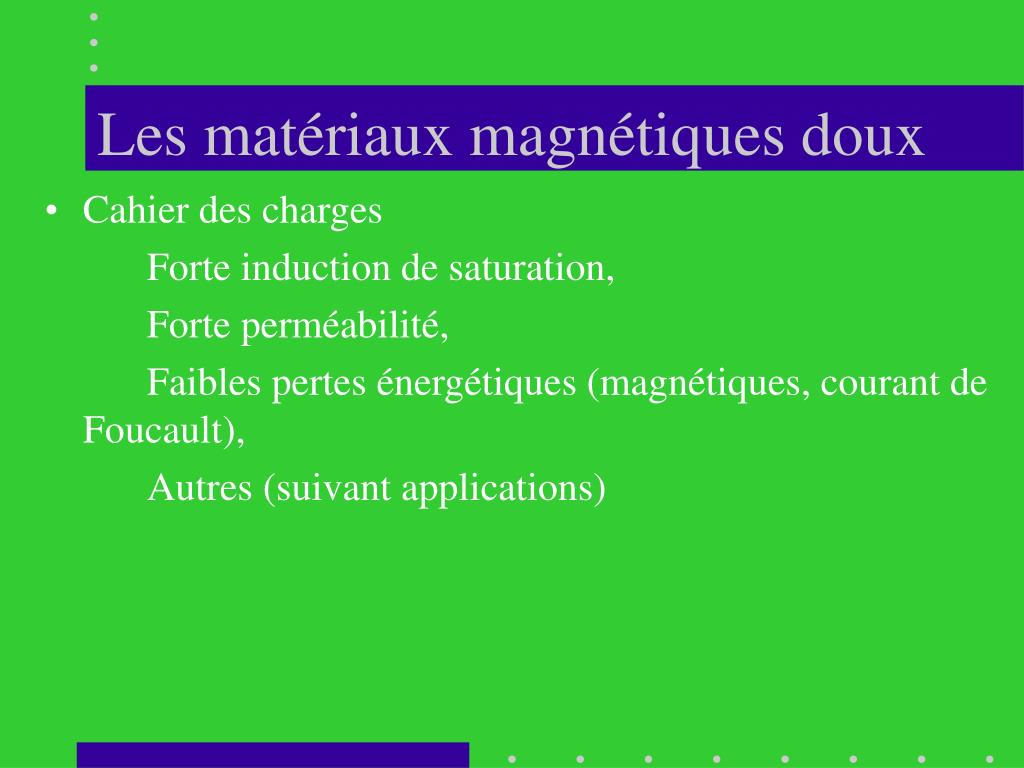

  9. Les matériaux magnétiques doux • Cahier des charges Forte induction de saturation, Forte perméabilité, Faibles pertes énergétiques (magnétiques, courant de Foucault), Autres (suivant applications)

  10. Les matériaux magnétiques doux • Intérêt du fer. • Importance de l’absence de défauts et de l’orientation des cristaux. • Magnétostriction.

  11. Les matériaux magnétiques doux

  12. Types de matériaux magnétiques doux • Circuits de puissance : le fer et les alliages fer-silicium • Circuits de mesure : le nickel et les alliages permalloys • Mémoires vives des ordinateurs : les ferrites

  13. Les matériaux magnétiques durs • Cahier des charges Forte induction rémanente, Fort champs coercitif, Forte énergie de désaimantation, Forte température de Curie. • Intérêt du cobalt. • Importance de la présence de défauts et de l’orientation des cristaux.

  14. Les matériaux magnétiques durs • Aimants classiques : Les alliages de cobalt FeCo, AlNiCo, PtCo, trempés sous champs magnétique. • Aimants frittés : Les alliages R-T : SmCo5 , Fe-Nd-B, frittés sous champs magnétique.
