  1. VY_32_INOVACE_A3-09 OPERAČNÍ PAMĚŤ AUTOR: Mgr. Vladimír Bartoš VYTVOŘENO: SRPEN 2011 STRUČNÁ ANOTACE: VÝKLAD LÁTKY K TÉMATU: UVNITŘ POČÍTAČE – OPERAČNÍ PAMĚŤ Časová náročnost: 20 minut Předmět: INFORMATIKA Tento materiál byl vytvořen jako učební dokument projektu inovace výuky v rámci OP Vzdělávání pro konkurenceschopnost

  2. operační paměť (RAM – RandomAccess Memory) slouží pro uchovávání aktuálně zpracovávaných dat • obsahuje data a program, podle kterého procesor pracuje • výrazně pomáhá „mozku“ počítače s jeho prací • krátká doba přístupu • vysoká přenosová rychlost • obsah se po vypnutí počítače vymaže • hardwarově realizována jako samostatný výměnný modul připojený k základní desce OPERAČNÍ PAMĚŤ - RAM

  3. paměťové moduly jsou umístěny ve slotech blízko procesoru a jsou podlouhlého tvaru KDE JI V POČÍTAČI HLEDAT

  4. pracuje velmi rychle • její kapacita výrazně ovlivňuje výkon počítače • k uchování obsahu potřebuje elektrický proud • po vypnutí počítače ztrácí svůj obsah VLASTNOSTI

  5. OZNAČENÍ A PODOBA HISTORIE JEJÍHO VÝVOJE • SIPP Single Inline Pin Package • systémy 80286, 386SX • SIMM Single Inline Memory Module • 30 pinů • SIMM Single Inline Memory Module • 72 pinů • instalace po dvou • DIMM Dual Inline Memory Module • typ SDRAM • DIMM Dual Inline Memory Module • typ DDR SDRAM • dvojnásobný výkon

  6. jsou označeny podle maximální pracovní rychlosti (v MHz) PC100, PC133, … OZNAČENÍ A PODOBA Paměti DIMM typu SDRAM Dual Inline Memory Module – Synchronous Dynamic RAM HISTORIE JEJÍHO VÝVOJE

  7. tyto paměti využívají technologii DDR(při stejné přenosové rychlosti dosahují až dvojnásobného výkonu než SDRAM) • označují se podle toho, kolik jsou schopny přenést MB/sPC1600, PC2100, … (tedy 1600 MB/s, 2100 MB/s, …) • současnost DDR2 a především DDR3 OZNAČENÍ A PODOBA Paměti DIMM typu DDR SDRAM Double Data Rate – Synchronous Dynamic RAM HISTORIE JEJÍHO VÝVOJE

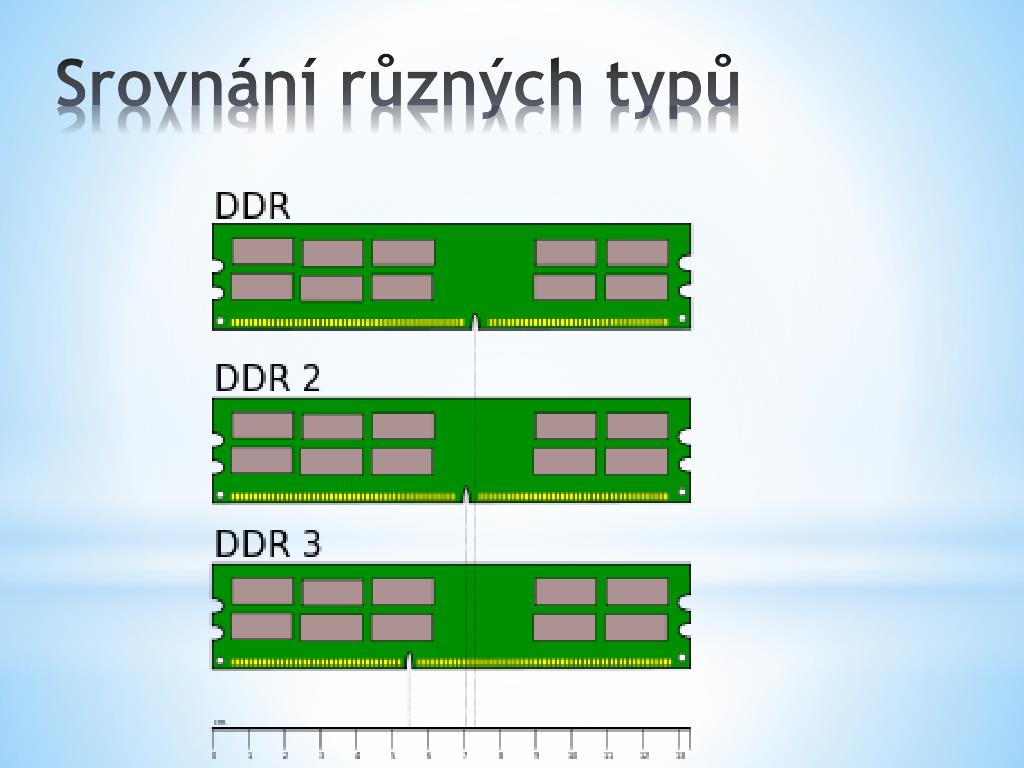

  8. Srovnání různých typů

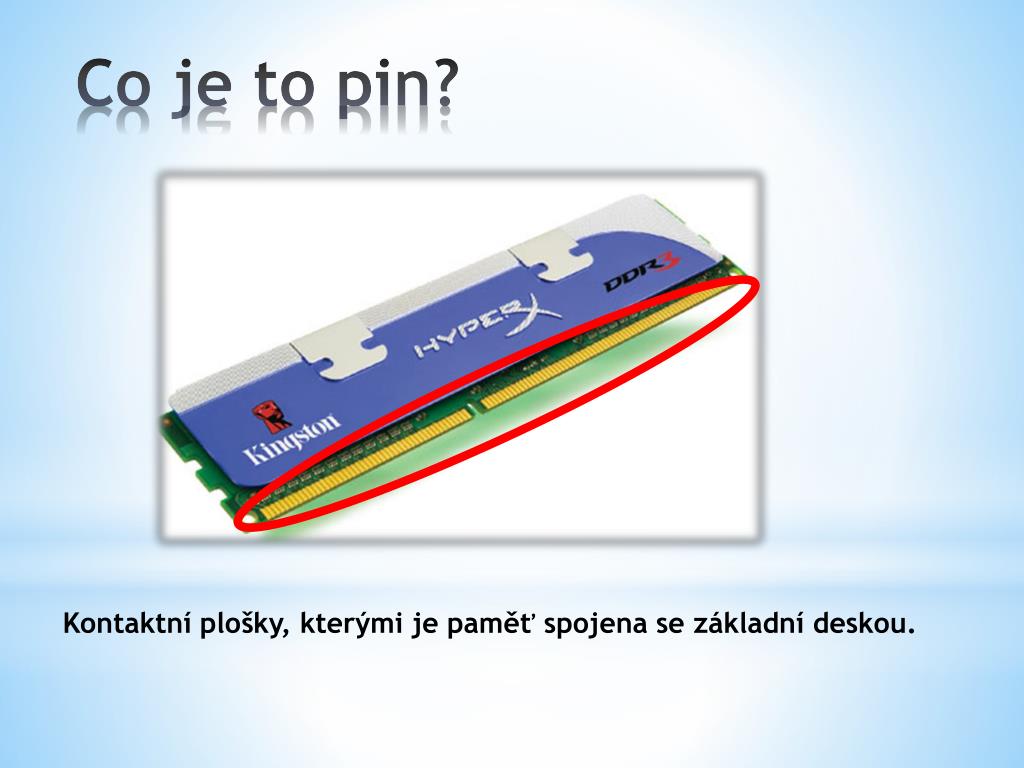

  9. Co je to pin? Kontaktní plošky, kterými je paměť spojena se základní deskou.

  10. Kapacita RAM Kapacita paměťových modulů je dána v MB(vyslovuj megabajtech ) 512 MB, 1024MB, 2048MB, 4096MB Často se prodávají ne jako jeden, ale v párech. Příklad označení paměti RAM např: 1GB DDR 400MHz PC3200 A-DATA kapacita, dual-data-rate, rychlost, propustnost v MB/s, výrobce

  11. Celé to shrňme výukovým videem.

  12. ZDROJE: • http://commons.wikimedia.org/wiki/File:Asus_a8n_VMCSM02.jpg upraveno • http://im9.cz/iR/importprodukt-orig/565/565177051a47dfa27c97087c1f2b79ba.jpg • http://cs.wikipedia.org/wiki/Soubor:RAM_n.jpg • http://commons.wikimedia.org/wiki/File:SDRAM-Modul.jpg • http://commons.wikimedia.org/wiki/File:TwinMOS_DDR2_memory.jpg • http://upload.wikimedia.org/wikipedia/commons/thumb/1/1b/Desktop_DDR_Memory_Comparison.svg/220px-Desktop_DDR_Memory_Comparison.svg.png • http://mohannetworking.files.wordpress.com/2010/09/ddrram2.jpg • http://www.youtube.com/watch?feature=player_embedded&v=aiFpuIpAroY
