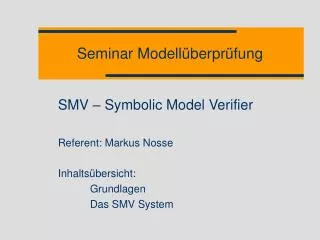

Seminar Modellüberprüfung

SMV – Symbolic Model Verifier

Referent: Markus Nosse

Inhaltsübersicht:

Grundlagen

Das SMV System


Grundlagen bdds 1

Grundlagen – BDDs 1

  • Binäre Entscheidungsdiagramme

    • Repräsentation von logischen Formeln

    • Effiziente Algorithmen

    • Kanonische Darstellungsform

    • Repräsentation von Kripke Strukturen


Grundlagen bdds 2

n1

a

a

1

1

0

n2

0

n3

b

b

b

0

0

1

1

0

1

c

c

c

c

c

1

0

1

0

0

1

1

0

1

0

0

1

1

0

1

1

0

1

1

0

Grundlagen – BDDs 2

  • Entscheidungsbaum

  • Entscheidungsdiagramm ist (sehr viel) kompakter

  • Beispiel: f = a Ù b  Ø c


Grundlagen bdds 3

n2

b

c

0

1

0

1

1

1

c

c

0

0

1

1

1

0

0

1

Grundlagen – BDDs 3

  • Zusammenfassen isomorpher Teilbäume

    • Terminale Knoten

    • var(v1) = var(v2) und low(v1) = low(v2) und high(v1) = high(v2)

  • Elimination überflüssiger Entscheidungen

    • low(v) = high(v)


Grundlagen bdds 4

a Ù b Øc

a Ù b Øc

a Ù b Øc

b Øc

a

a

a

0

1

0

1

1

0

b Øc

Øc

0

Øc

b

b

0

1

1

1

Øc

c

0

1

1

0

Grundlagen – BDDs 4

  • Direkte Konstruktion mittels Shannon Expansion

    • f(x1,...,xn) = (xif1)  (Ø xi f0),fk =f(x1,...,xi=k,...,xn ), k = 0,1

    • Pro Anwendung ein Knoten für xi

    • Teilbäume ergeben sich rekursiv aus f0, f1


Grundlagen obdds

Grundlagen - OBDDs

  • Ordnung auf Variablen

    • Minimalität, Kanonität

    • Effiziente Algorithmen

      • Reduce – Minimierung mit Aufwand O(|G|log|G|)

      • Apply – Logische Verknüpfung in O(|G||H|)

      • Restrict – Shannon Expansion in O(|G|log|G|)

  • Optimale Ordnung

    • coNP vollständiges Problem

    • Ausreichend gute Ordnungen sind bestimmbar


Grundlagen repr sentation

a b

a Øb

s1

s2

Grundlagen - Repräsentation

  • Kripke-Strukturen als OBDDs

    • Binäre Codierung der Zustandsvariablen

    • Codierte Übergangsrelation definiert über {0,1}

    • Charakteristische Funktion ist logische Formel

    • Darstellbar als OBDD

s1  s2: (a Ùb) Ù (a’ ÙØb’)s2  s1: (a ÙØb) Ù (a’ Ùb’)s2  s2: (a ÙØb) Ù (a’ ÙØb’)

(s1s2)  (s2s1)  (s2s2)


Symbolische modell berpr fung 1

Symbolische Modellüberprüfung 1

  • Algorithmus Check

    • Eingabe: CTL Formel

    • Ausgabe: Menge der erfüllenden Zustände als OBDD

    • Bezug auf eine Kripke Struktur (S,R,L), Übergangsrelation R liegt als OBDD vor


Symbolische modell berpr fung 2

Symbolische Modellüberprüfung 2

  • Rekursive Definition über der Struktur von CTL Formeln

  • Atomare Aussage f = a

    • Ergebnis ist Menge der Zustände, in denen a erfüllt ist

  • Boolesche Operatoren f = f1Ù f2, f = f1

    • Berechnung mittels Apply

    • Operanden sind Check(f1) und Check(f2)

  • CTL Operator EX f

    • Subroutine CheckEX

    • Parameter ist Check(f)

    • Ergebnis ergibt sich aus Relational Product Computation


Symbolische modell berpr fung 3

p

p

q

p

p

p

p

q

q

p

p

q

Symbolische Modellüberprüfung 3

  • CTL Operator EG f

    • Subroutine CheckEG

    • Parameter ist Check(f)

    • Berechnung über größten Fixpunkt

  • CTL Operator E[f U g]

    • Subroutine CheckEU

    • Parameter sind Check(f), Check(g)

    • Berechnung über kleinsten Fixpunkt

E[p U q]:


Smv berblick 1

SMV – Überblick 1

  • SMV – Symbolic Model Verifier

    • Basistypen

      • Boolean

      • Endliche Integer Intervalle

      • Aufzählungstypen

      • Syntaktische Abkürzungen für CTL Formeln

    • Signale

      • Im Sinne von „Variablen“

      • Definition als <name> : <typ>

      • Eindeutige Zuweisungen, keine zirkulären Abhängigkeiten

      • Operatoren init(<signal>) und next(<signal>)


Smv berblick 2

SMV - Überblick 2

  • Module

    • Unterstützung von komponentenorientieren Modellen

    • Mehrfach instanziierbar

    • Parametrisierbar

      • Eingabe- und Ausgabeparameter

    • Synchrone oder asynchrone Modellierung

  • Prozesse

    • Schlüsselwort process

    • Analogie: Prozessmodell auf Einprozessorsystem


Smv berblick 3

SMV – Überblick 3

  • Spezifikation

    • Mittels CTL Formeln

    • Temporale Operatoren X, G, F und U

      • neXt, Globally, in the Future, Until

    • Implizite universelle Quantifizierung  Gegenbeispiele

    • Voraussetzungen für Beweise

      • using … prove

    • Annahme von nichtbeweisbaren Eigenschaften

      • assume …

      •  Fairness-Bedingungen


Weitere sprachkonstrukte 1

Weitere Sprachkonstrukte 1

  • Alles syntaktische Abkürzungen

  • Komplexe Typen

    • Arrays

      • Mit beliebigem Typ, auch n-dimensional oder generisch

      • Index aufsteigend (0..7) oder absteigend (7..0)

      • Bsp: proc: array[0..1];bits: array[7..0] of boolean;

    • Strukturierte Typen

      • Definition über Module

      • Ausnahme: Strukturen ohne Parameter

      • Bsp: hands : struct { left, right: boolean; };


Weitere sprachkonstrukte 2

Weitere Sprachkonstrukte 2

  • If Anweisung

    • if(<expr>) <stmt1> [ else <stmt2> ]

    • Statements analog zu C oder Java

    • Bsp: if (test) a = 1; else b = 1;

  • Default Regeln

    • Zustand des modellierten Systems entspricht Belegung der Zustandsvariablen

    • Semantik undefinierter Zustandsvariablen?

    • Defaults bestimmen Werte für undefinierte Variablen

    • Explizite Regeln definierbar

      • default <stmt1> in <stmt2>


Weitere sprachkonstrukte 3

Weitere Sprachkonstrukte 3

  • Case und Switch Anweisung

    • Syntactic Sugar für if-else-Kaskaden

  • Schleifen

    • Sogenannte Konstruktor Loops

      • werden zur Compilezeit ausgewertet und komplett ausgerollt


Fortgeschrittene modellierung

Fortgeschrittene Modellierung

  • Modellierung in Schichten

    • Bessere Abstraktion möglich

  • Ausnutzen von Symmetrien

    • Verifikation von “Repräsentanten”

    • Anlehnung an Induktionsbeweise

  • Bewertung

    • Mächtige Konzepte

    • Fehlerträchtige Modellierung wegen Komplexität


Beispiel mutex

Beispiel Mutex

MODULE proc(state, otherState) {

output state: stateSet;

input otherState: stateSet;

init(state) := noncritical;

case {

(state = noncritical) :

next(state) := {trying, noncritical};

(state = trying) & (otherState = noncritical) :

next(state) := critical;

(state = trying) & (otherState = trying) :

next(state) := critical;

(state = critical) :

next(state) := {critical, noncritical};

default:

next(state) := state;

};

}


Beispiel mutex1

Beispiel Mutex

typedef stateSet {noncritical, trying, critical};

MODULE main() {

proc: array 0..1;

for(i=0; i<2; i = i+1)

proc[i] : process proc(proc[(i+1) mod 2].otherState,

proc[(i+1) mod 2].state);

fairness: assert G F proc[0].running & G F proc[1].running;

proc0_fair: assert G F ~(proc[0].state = critical);

proc1_fair: assert G F ~(proc[1].state = critical);

mutex_violation: assert G F ~((proc[0].state = critical) &

(proc[1].state = critical));

using fairness, proc0_fair, proc1_fair

prove mutex_violation;

assume fairness, proc0_fair, proc1_fair;

}


Bewertung und stellungnahme

Bewertung und Stellungnahme

  • Praxistauglich

    • Siehe Verifikation des FutureBus+

  • Kommerzielle Tools verfügbar, deutet auf industriellen Einsatz hin

  • SMV scheint hardwarelastig zu sein

  • Interessante Technologie, aber

    • Theorie nicht leicht

    • Modellierung auch nicht leicht
