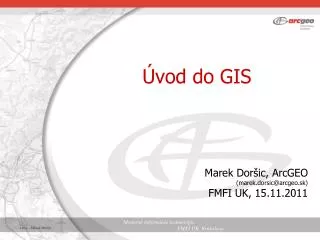

  1. Úvod do GIS Marek Doršic, ArcGEO (marek.dorsic@arcgeo.sk)FMFI UK, 15.11.2011 Moderné informačné technológie FMFI UK, Bratislava Autor : Marek Doršic

  2. GIS DAY streda v treťom novembrovom týždni = 16. november 2011

  3. Čo je GIS Integrácia piatich základných komponentov

  4. GIS funkcionalita zber zákazníci uloženie budovy dotazovanie analýza ulice zobrazenie výstup

  5. GISData Zber dát Papierové mapy Digitálne dáta Súradnice 480585.5, 3769234.6 483194.1, 3768432.3 485285.8, 3768391.2 484327.4, 3768565.9 483874.7, 3769823.0 GPS

  6. X,Y X,Y X,Y X,Y Realita(diaľnica) Riadky X,Y Stĺpce Ukladanie dát • Vektorové formáty • Diskrétna reprezentácia reality • Rastrové formáty • Použitie štvorcových buniek na modelovanie reality

  7. Dve reprezentácie výšky • Vektor: výška reprezentovaná ako línie • Každá línie uchováva jednu výškovú hodnotu • Raster: hodnoty výšky reprezentované ako bunky • Každá bunka uchováva jednu výškovú hodnotu Výška ako raster Výška ako vektor

  8. Dotazovanie • Identifikácia jednotlivých prvkov • Identifikácia prvkov založená na podmienke Okresy s počtom obyvateľov viac ako 300,000

  9. Ktoré parcely sú vzdialené 50 m od cesty? Proximity Pórovitosť Pórovitá Vlastník budovySmith Pôdny druhPiesočnatá Prekryvy Sieť Analýzy

  10. Zobrazovanie Mapy Grafy Reporty

  11. GIS Data Obrázok Florida.jpg Výstupy Internet Papierové mapy Dokumenty Florida.mxd

  12. Organizovanie priestorových dát • GIS pracuje s tematickými vrstvami priestorových dát • Odpovede na otázky dostávame v rôznych porovnávaním rôznych dátových vrstiev

  13. Maloobchody Zastavané územia Ulice polygóny body línie Reprezentácia prvkov - vektorových dát • Reálne prvky sveta sú abstrahované do troch základných typov geometrií

  14. Mapová mierka • Mierka mapy určuje veľkosť a tvar prvkov mesto Veľká mierka Menšie územie Viac detailov 1:500 1:24000 mesto Malá mierka Väčšie územie Menej detailov 1:24000 1:250000

  15. Kde sa nachádzam na plochej Zemi? Mapové projekcie • Mapové projekcie "transplantujú" lokácie zo Zeme na plochý povrch • Mapová projekciaje sada pravidiel pre to, kam transplantovať lokácie • Existuje mnoho rozličných mapových projekcií Presne tu, Stockholm.

  16. Bez skreslenia Skreslenie plochy Skreslenie tvaru Skreslenie vzdialenosti a smeru Mapové projekcie a skreslenie • Každá projekcia skresľuje jednu alebo viacero priestorových charakteristík (tvar, plochu, vzdialenosť, smer) • Projekcie vplývajú na skreslenie rôznymi spôsobmi • Niektoré zachovávajú jednu charakteristiku na úkor iných • Niektoré sú kompromisné pre všetky charakteristiky • Sú významné len pre mapy veľmi veľkých oblastí

  17. Ulice Zložky geografických dát • Tri všeobecné zložky geografickej informácie • Každý prvok odpovedá záznamu v atribútovej tabuľke Atribúty Správanie Geometria Pravidlá: Ulice a diaľnice sa nesmú prelínať

  18. Používanie priestorových vzťahov • Relatívna poloha prvkov determinuje vzťahy • Topológia matematicky modeluje spojitosť, priľahlosť a koincidenciu I-80 spájaSan Francisco a New York New York jepriľahlý k AtlantickémuOceánu I-80 má dĺžku a smer San Francisco jeobsiahnutý vKalifornií

  19. Metadáta • Popisná informácia o zdroji dát • popisné, priestorové, atribútové a informácie a informácie o histórií spracovania • Dobré dáta majú dobré metadáta • Formáty metadát • kompletné a minimálne štandardy • ISO 19115, FGDC ESRI • Konverzia medzi rôznymi formátmi

  20. Prečo záleží na metarátach? • Metadáta robia dáta spoľahlivými • Metadáta robia dáta zdieľatelnými • Metadáta robia dáta prehladávatelnými • Metadáta zdvíhajú štandardy GIS

  21. Načo GIS?

  22. Načo GIS? • Evidencia a správa dát • Sieťové odvetvia (voda, plyn, elektrika) • Telekomunikácie • Pôdohospodárstvo, vodohospodárstvo, lesníctvo • Správa ciest, logistika • Záchranné systémy • Biznis analýzy • Tvorba máp • Ozbrojené sily

  23. Služby GIS • evidencia a správa priestorových dát • poskytovanie mapových podkladov • LBS - Location Based Services • geokódovanie • priestorové analýzy • viditeľnosť, priechodnosť, sklon, ... • sieťové analýzy • zber údajov
