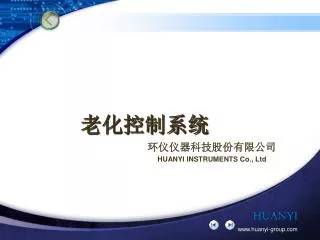

  1. 环仪仪器科技股份有限公司 HUANYI INSTRUMENTS Co., Ltd 老化控制系统

  2. 纲要

  3. 系统/硬件—系统构成

  4. 系统/硬件—系统构成--老化间

  5. 系统/硬件—系统构成--负载间

  6. 系统/硬件—系统构成—配电

  7. 采用19英寸标准机柜,更加安全易用 使用高性能工业控制计算机,保证系统可靠稳定运行 系统/硬件—系统构成—控制

  8. 温度均匀度<=±3度 最大可以同时老化72*8*5 = 2880个通道 可记录超大容量的历史数据，具体参见软件部分 系统/硬件—试验能力

  9. 集散控制 温度独立控制 分批老化 不同批次同时老化 大容量数据记录 数据记录时间可配置 系统/硬件—产品特点

  10. 集散控制系统,即使部分异常,有效隔离故障 采样模块支持热插拔,维护时间短,维护成本低 多种组网拓扑,满足各种需求： 系统/硬件—产品特点—集散控制

  11. 8个老化间独立温度控制, 分解为8个老化间，温度独立控制，温度均匀度<=±3度 温度记录值实时显示,并且可自动报警 系统/硬件—产品特点—温度独立控制

  12. 系统可分解为8个老化间，支持分批老化 该方式的特点在于一部老化间更换样品过程中，其余老化间可同时进行老化。使用更加高效,无需等待 系统/硬件—产品特点—分批老化

  13. 可以同时老化不同型号的产品 如老化间1老化4路模块（12V,5V,9V），老化间2老化2路模块(24V,12V) 该特征使得不同批次型号产品小批量可同时进行老化 系统/硬件—产品特点—不同批次同时老化

  14. 所有老化数据全部记录，并且具有独立的时间戳所有老化数据全部记录，并且具有独立的时间戳 具备超长的数据记录能力，最大可记录四百万组数据。这意味着每5秒记录一组数据，最长可以记录231天 系统/硬件—产品特点—大容量数据记录

  15. 记录时间间隔可设置，最小为5S每通道，最大5小时.适应不同用户需求记录时间间隔可设置，最小为5S每通道，最大5小时.适应不同用户需求 系统/硬件—产品特点—记录时间可配置

  16. 老化间自动切换 即时数据显示 实时曲线记录 自动生成老化报告 生成样机所以历史数据 自定义样机规格 组合电压测试 软件—基础功能

  17. 在大量试验样品需要老化过程中,可自由显示不同的老化间信息与状态在大量试验样品需要老化过程中,可自由显示不同的老化间信息与状态 用户可控制自动定时切换显示不同老化间 软件—基础功能—老化间自动切换

  18. 将鼠标移动到指定位置的被测样品，系统会自动显示最新的采样数据将鼠标移动到指定位置的被测样品，系统会自动显示最新的采样数据 从即时显示数据可以快速获知样品的历史故障信息、当前状态以及当前实际采样数据 软件—基础功能—即时数据显示

  19. 点击指定位置被测样品的所有历史数据时，系统会弹出以下视图，显示被测样品所有通道的采样电压以及历史数据列表点击指定位置被测样品的所有历史数据时，系统会弹出以下视图，显示被测样品所有通道的采样电压以及历史数据列表 用户可以获取任意时刻记录数据，利于数据分析与故障排除 软件—基础功能—实时曲线记录

  20. 试验完毕可导出老化报告，包含老化样品数量与故障率信息试验完毕可导出老化报告，包含老化样品数量与故障率信息 软件—基础功能—老化报告

  21. 每个样品的所有历史数据都可以导出，并且可以具有独立的时间戳每个样品的所有历史数据都可以导出，并且可以具有独立的时间戳 软件—基础功能—老化数据

  22. 可适应不同输出通道数量的样机 可使用不同电压范围的样机 老化样机通道数与电压范围/报警范围用户可设置 软件—基础功能—自定义样机规格

  23. 用户自定义多电压组合,以满足多种试验需求 软件—基础功能—组合电压测试

  24. 根据试验进程计算当前的可靠性指标 MTBF和λ观测值 MTBF和λ单侧置信区间 MTBF和λ双侧置信区间 [Note] MTBF-Mean Time Between Failure,平均故障间隔时间 λ- 产品的失效率 软件—可靠性指标统计计算功能

  25. 用户可以选择GB5080中的任何一种可靠性试验方案用户可以选择GB5080中的任何一种可靠性试验方案 定时试验 定数试验 序贯试验 软件—可靠性试验与判决

  26. 定时截尾试验：定时截尾试验是指按照预先制定的试验方案，试验到规定试验时间即结束试验，利用试验失效数据评估产品的可靠性指标是否要求。定时截尾试验：定时截尾试验是指按照预先制定的试验方案，试验到规定试验时间即结束试验，利用试验失效数据评估产品的可靠性指标是否要求。 定数截尾试验：是指事先规定试验截尾的故障数，试验进行到规定的故障数时即结束试验。利用试验失效数据评估产品的可靠性指标是否满足要求。 软件—可靠性试验与判决

  27. 序贯试验：序贯截尾试验是按事先拟定的接收、拒收及截尾时间线，在试验期间，对受试产品进行连续地观测，并将积累的相关试验时间和故障数与规定的接收、拒收或继续试验的判拒做比较，试验结束的时间判决见图一。序贯试验：序贯截尾试验是按事先拟定的接收、拒收及截尾时间线，在试验期间，对受试产品进行连续地观测，并将积累的相关试验时间和故障数与规定的接收、拒收或继续试验的判拒做比较，试验结束的时间判决见图一。 软件—可靠性试验与判决

  28. 软件能够根据用户选择的试验方案，在满足判决条件时对试验结果作出判决，并提示用户可以终止试验软件能够根据用户选择的试验方案，在满足判决条件时对试验结果作出判决，并提示用户可以终止试验 软件—可靠性试验与判决

  29. 环仪仪器科技股份有限公司 HUANYI INSTRUMENTS Co., Ltd 结束—谢谢!
