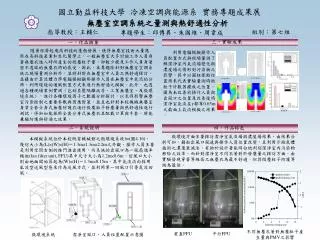

國立勤益科技大學 冷凍空調與能源系 實務專題成果展

無塵室空調系統之量測與熱舒適性分析

指導教授:王輔仁

組別:第七組

專題學生:邱博異、朱國維、周韋成

三、實驗成果

一、作品摘要

隨著經濟起飛高科技的蓬勃發展,使得無塵室技術大量應用在高科技產業和生化醫學上,一般無塵室大多討論工作人員身著無塵衣進入時所產生的微塵粒子量,卻較少提及工作人員身著密不透風的無塵衣時的感受,因此,本專題除針對無塵室空調系統之現場量測分析外,並將針對在無塵室中人員之熱舒適探討,並藉由計算流體力學電腦模擬觀察操作人員在無塵室中氣流的分佈,利用環境的通風配置方式來進行熱舒適之模擬。此外,也透過各種現場案例實測(包刮負壓隔離病房、工業無塵室、及微環境系統),進行各種環境因子之數據分析探討,以求得影響無塵室污染控制之重要參數與因應對策。並且也針對本校機械無塵室身穿全套分身式無塵防護衣進行微塵粒子發塵量與熱舒適性進行測試,得知如能採用全套分身式無塵衣且配戴口罩與手套,將能兼顧防護與舒適之效果。

利用電腦模擬操作人員配置方式與現場量測了解潔淨室內氣流場變化與濃度場之情形對污染物之影響,其中以圓柱樣點位置用來代表實驗量測時微粒子計數器擺放之位置。圖為未改善前操作人員與出風口之位置及改善後時潔淨室氣流在y都等0.65m之截面上氣流模擬之結果

(b)平行出風口

(a)垂直出風口

現場量測

二、系統說明

四、作品特色

微環境方面主要探討潔淨室氣流場與濃度場結果,由結果分析可知,藉由出風口風速與操作人員位置改變,且利用示蹤氣體技術之濃度衰減法,有助於設計著能明白地判別潔淨室內污染物移除之效率。而針對潔淨室不同衣著對於發塵量之探討方面,由實驗發現穿著等級高之無塵衣為最不舒適,但其微塵粒子防護等級為最佳。

本模擬系統位於本校既有機械館之微環境系統如(圖4.16),幾何大小為(L)×(W)×(H)=1.3m×1.3m×2.2m之外觀,操作人員主要是利用空間右側的推門進出使用,而系統的出風口為一風扇過率機組(fan filter unit, FFU)其中尺寸大小為1.2m×0.6m,回風口大小則由地面開始算起為(W)×(H)=1.3m×0.15m,其中氣流流向採用亂流型送風型態來作為送風方式,並利用單一回風口引導氣流回風。

微環境系統

潔淨室風口、人員位置配置示意圖

不同無塵衣著對無塵粒子產生量與PMV之影響

垂直FFU 平行FFU
