  1. Projet SENSOThermographie infrarougeRésistivité électrique Réunion de travail Nantes le 25.10.2006

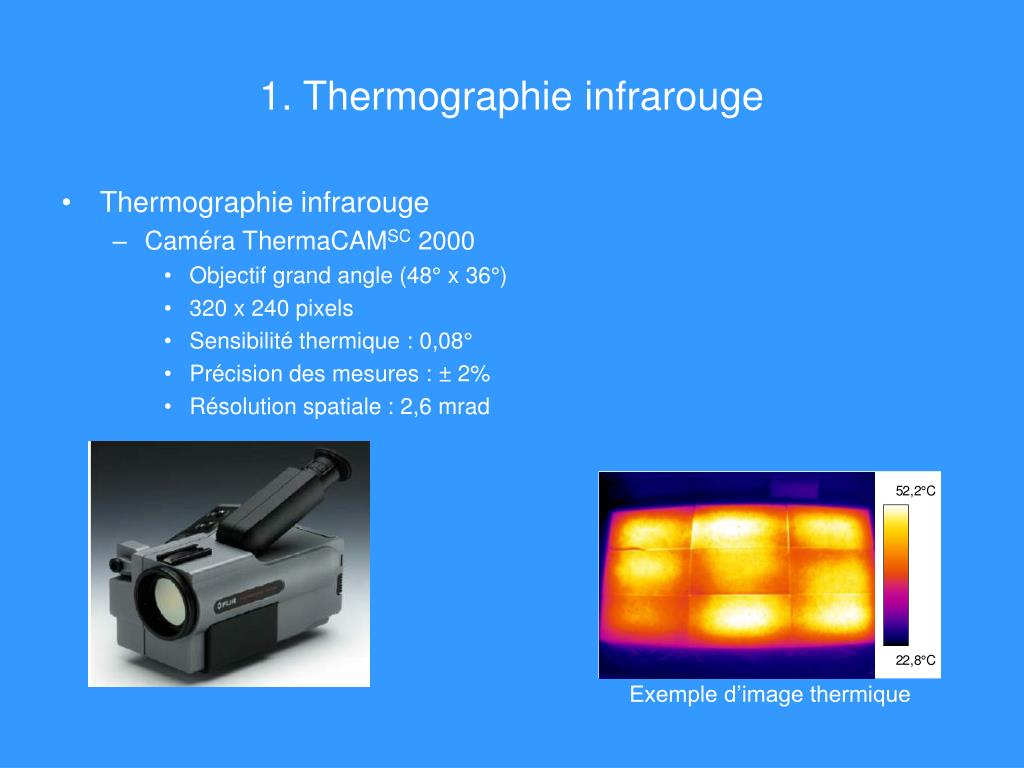

  2. Exemple d’image thermique 1. Thermographie infrarouge • Thermographie infrarouge • Caméra ThermaCAMSC 2000 • Objectif grand angle (48° x 36°) • 320 x 240 pixels • Sensibilité thermique : 0,08° • Précision des mesures : ± 2% • Résolution spatiale : 2,6 mrad

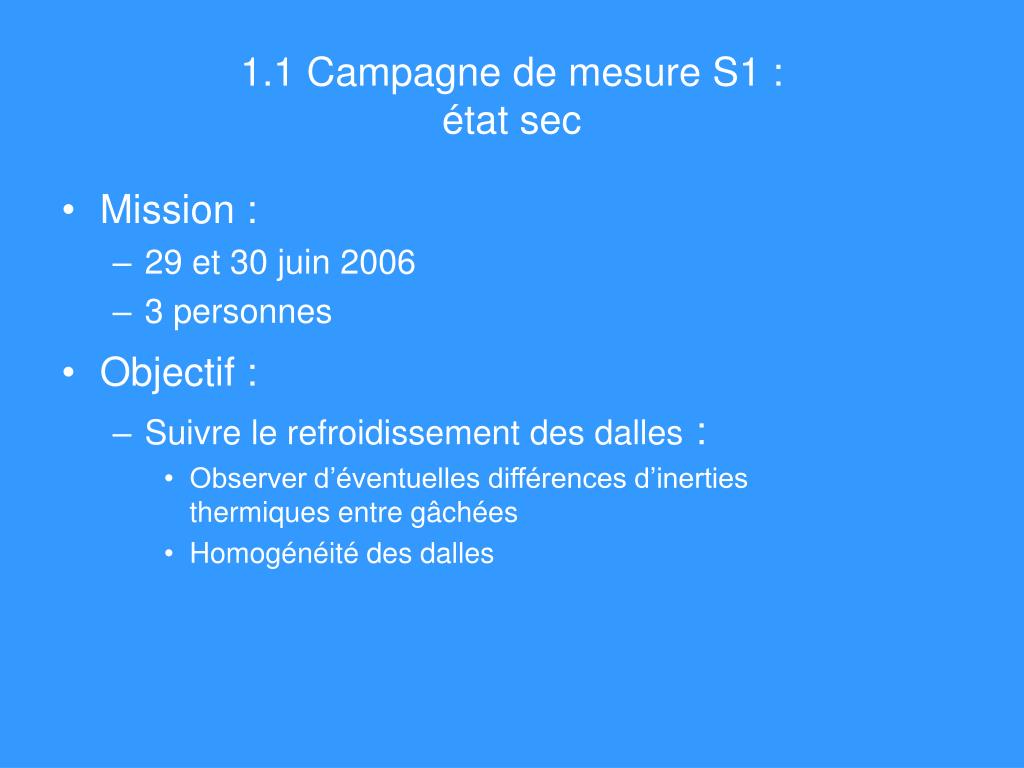

  3. 1.1 Campagne de mesure S1 :état sec • Mission : • 29 et 30 juin 2006 • 3 personnes • Objectif : • Suivre le refroidissement des dalles : • Observer d’éventuelles différences d’inerties thermiques entre gâchées • Homogénéité des dalles

  4. 1.1 Campagne de mesure S1 :état sec Configuration : • Agencement de 9 dalles provenant de gâchées différentes • 10 configurations (A à J) établies par permutation circulaire des gâchées. Motivations : • Réduction de l’intervalle de temps entre images successives • Possibilité de suivre les températures en relatif entre différentes gâchées • Appréciation des effets de bord (fonction des faces exposées)

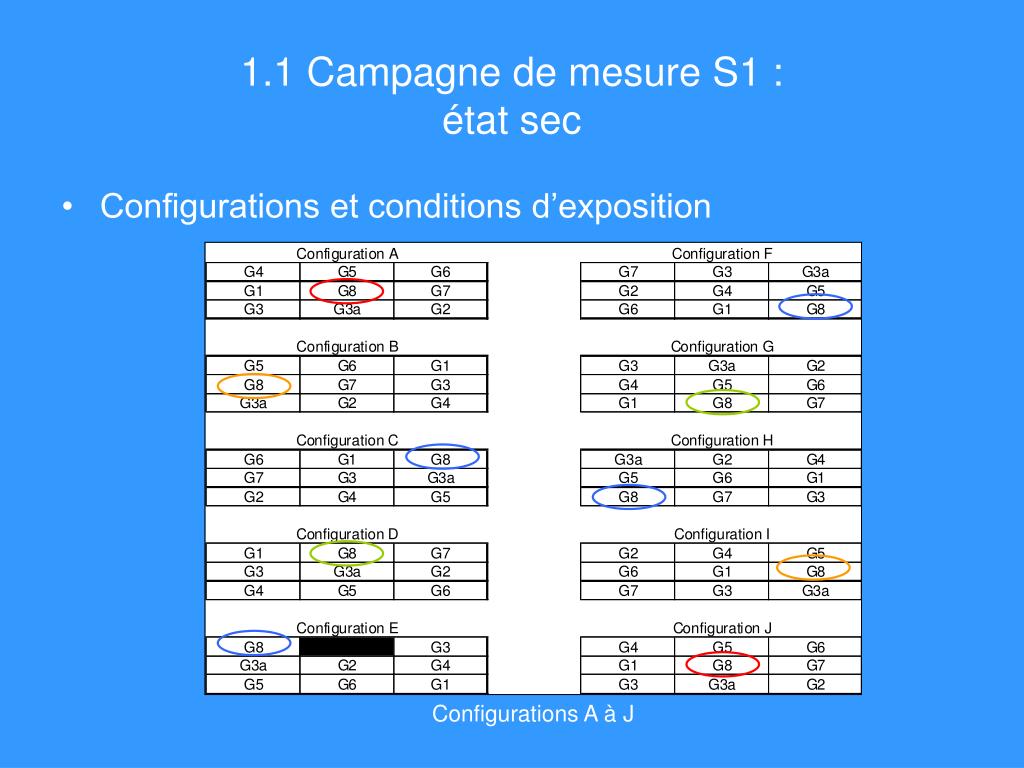

  5. Configurations A à J 1.1 Campagne de mesure S1 :état sec • Configurations et conditions d’exposition

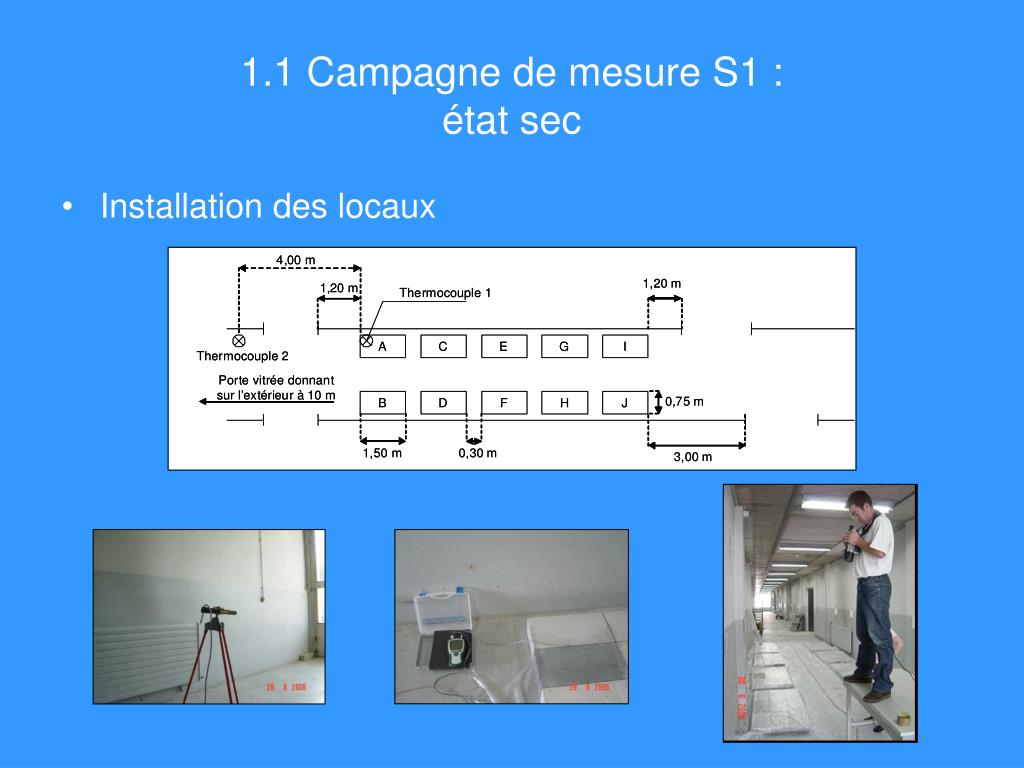

  6. 1.1 Campagne de mesure S1 :état sec • Installation des locaux

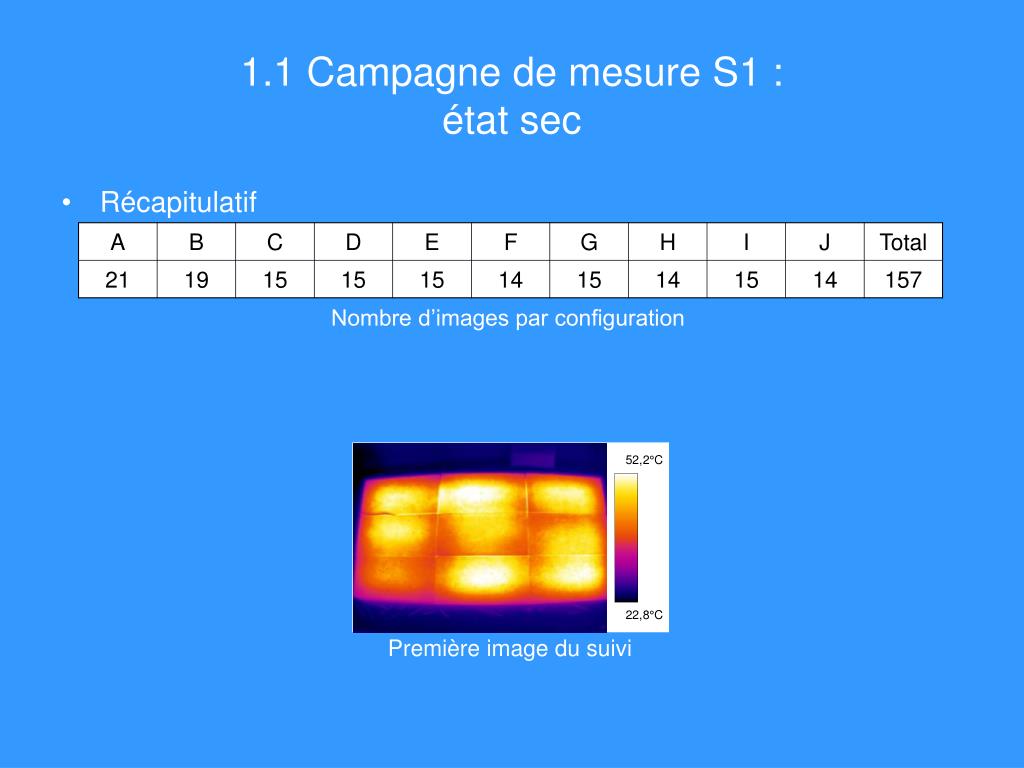

  7. Première image du suivi 1.1 Campagne de mesure S1 :état sec • Récapitulatif Nombre d’images par configuration

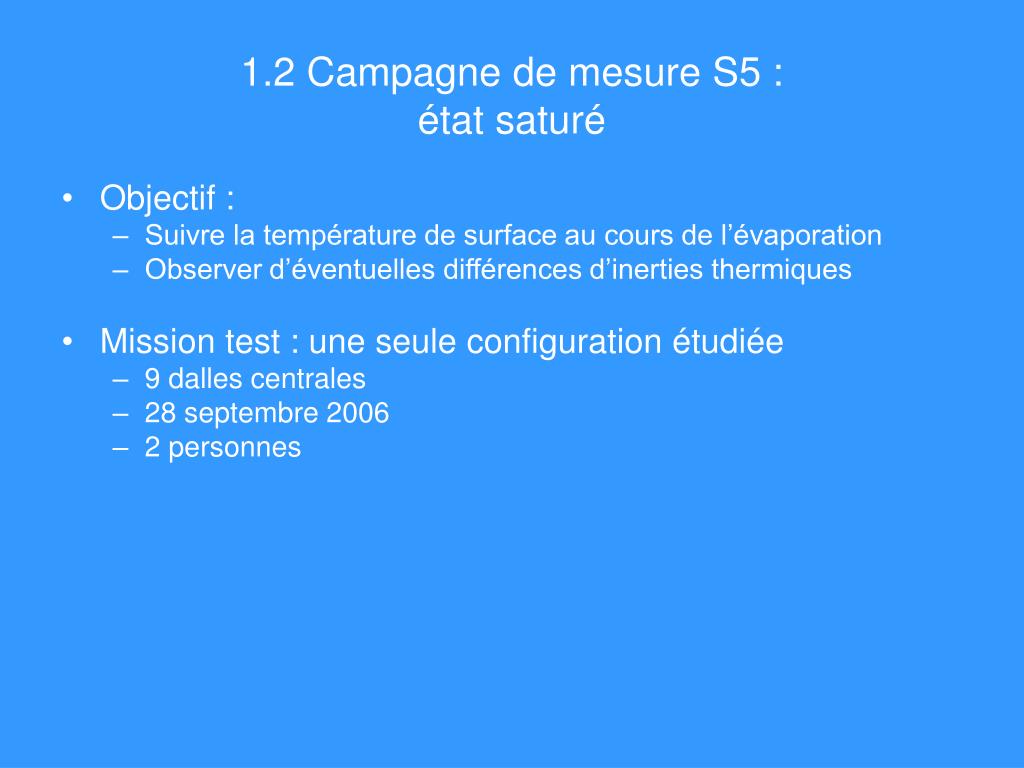

  8. 1.2 Campagne de mesure S5 :état saturé • Objectif : • Suivre la température de surface au cours de l’évaporation • Observer d’éventuelles différences d’inerties thermiques • Mission test : une seule configuration étudiée • 9 dalles centrales • 28 septembre 2006 • 2 personnes

  9. 1.2 Campagne de mesure S5 :état saturé • Installation des locaux : • Caméra en position fixe • Pilotage par informatique • Mesures : • Pas de mesure : 5 à 15 min • Suivi sur 4 heures

  10. 1.2 Campagne de mesure S5 :état saturé • Récapitulatif • 30 images thermiques Images prises en fin de séance

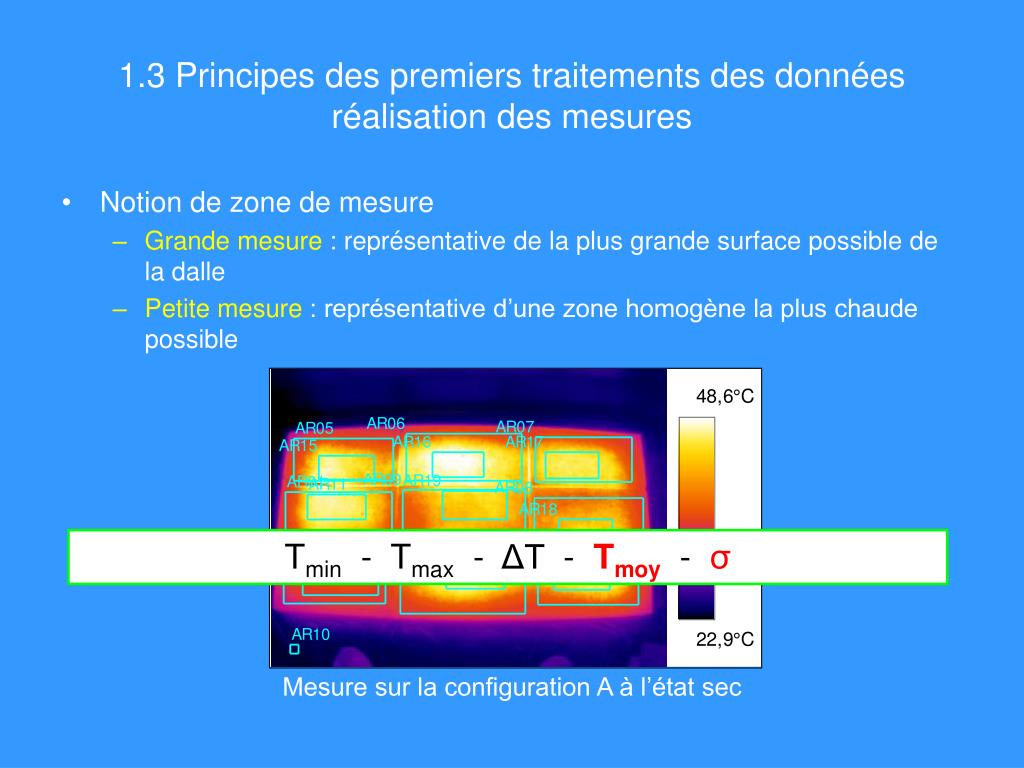

  11. 1.3 Principes des premiers traitements des donnéesréalisation des mesures • Notion de zone de mesure • Grande mesure : représentative de la plus grande surface possible de la dalle • Petite mesure : représentative d’une zone homogène la plus chaude possible Tmin - Tmax - ΔT - Tmoy - σ Mesure sur la configuration A à l’état sec

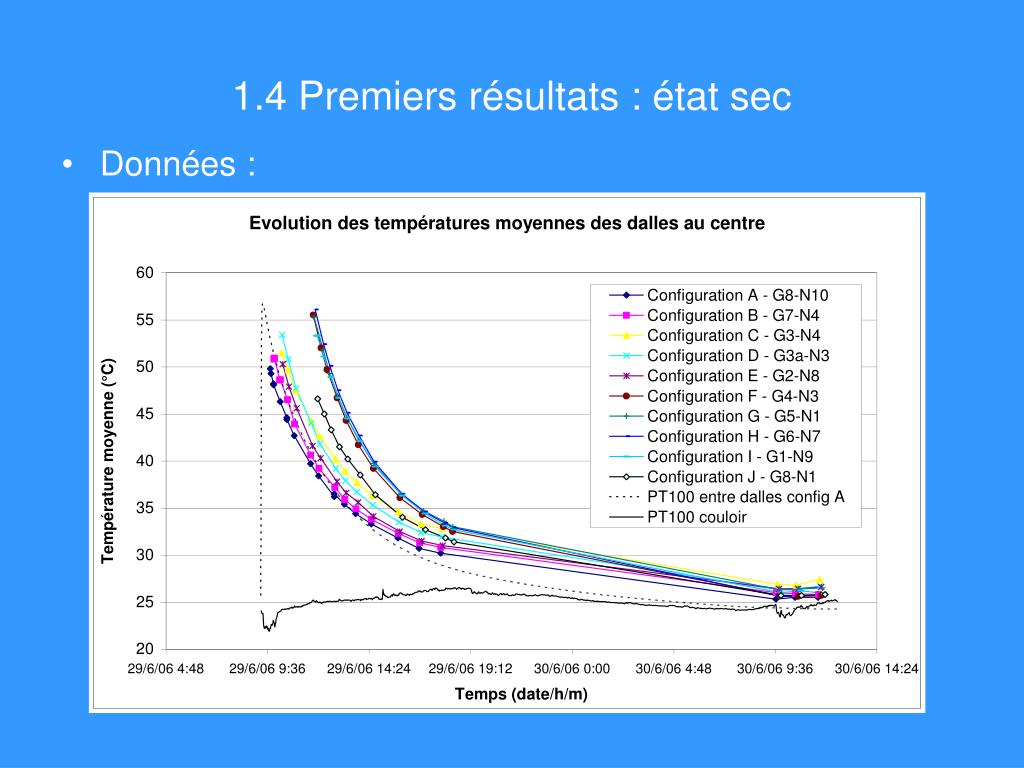

  12. 1.4 Premiers résultats : état sec • Données :

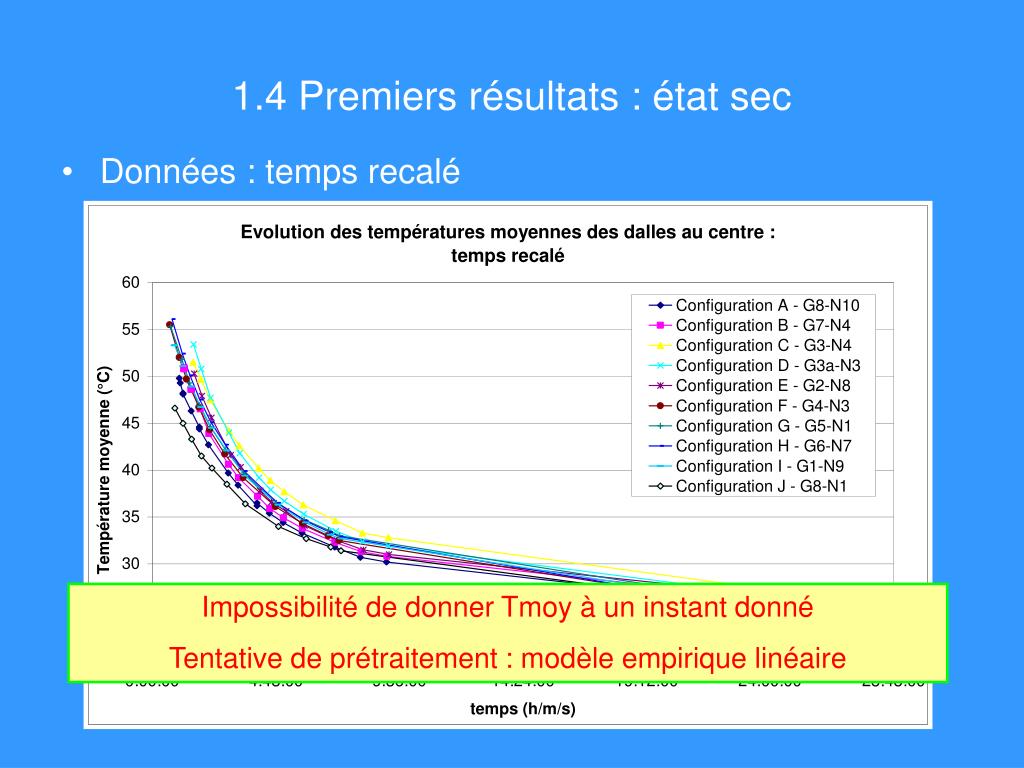

  13. 1.4 Premiers résultats : état sec • Données : temps recalé Impossibilité de donner Tmoy à un instant donné Tentative de prétraitement : modèle empirique linéaire

  14. 1.4 Premiers résultats : état sec • Modèle empirique : 1/(T – Tfin) = f(temps) Chaque dalle est caractérisée par :- a : coefficient directeur- b : ordonnée à l’origine

  15. 1.4 Premiers résultats : état sec • Modèle empirique : limites

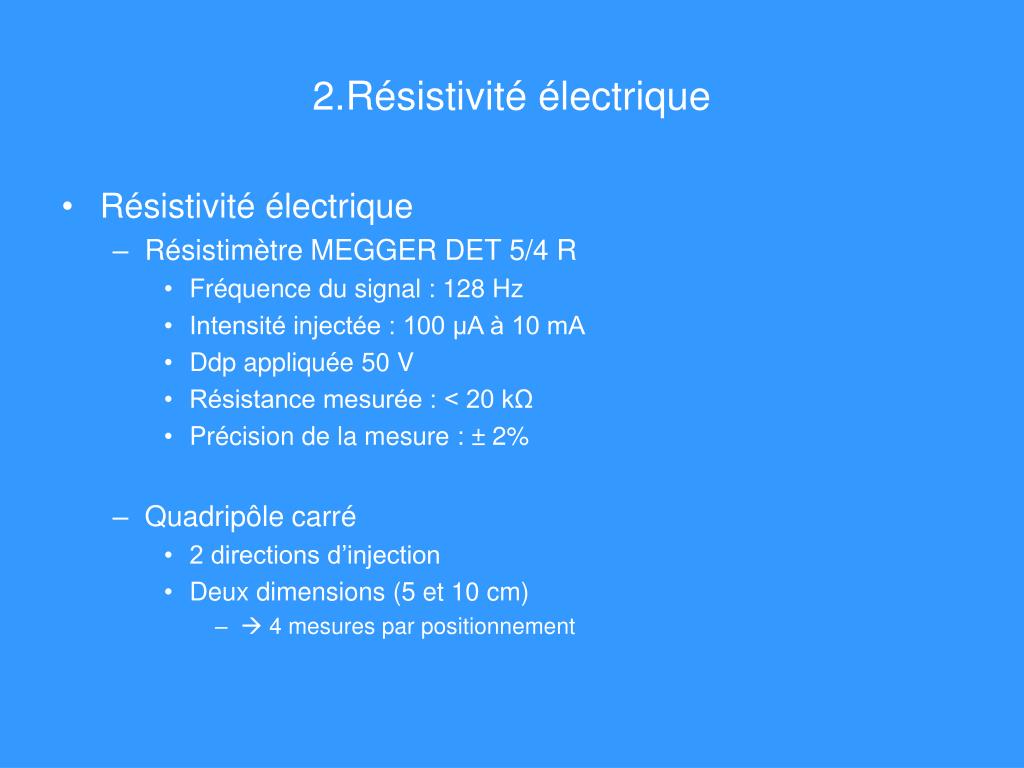

  16. 2.Résistivité électrique • Résistivité électrique • Résistimètre MEGGER DET 5/4 R • Fréquence du signal : 128 Hz • Intensité injectée : 100 μA à 10 mA • Ddp appliquée 50 V • Résistance mesurée : < 20 kΩ • Précision de la mesure : ± 2% • Quadripôle carré • 2 directions d’injection • Deux dimensions (5 et 10 cm) •  4 mesures par positionnement

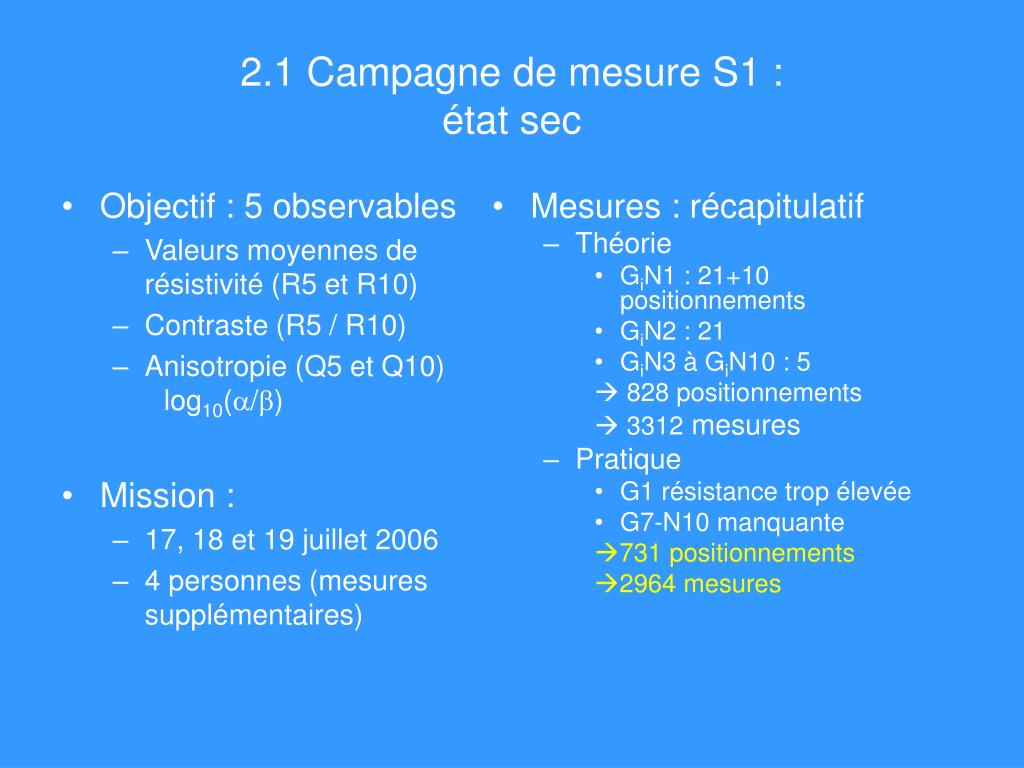

  17. 2.1 Campagne de mesure S1 :état sec • Objectif : 5 observables • Valeurs moyennes de résistivité (R5 et R10) • Contraste (R5 / R10) • Anisotropie (Q5 et Q10) log10(/) • Mission : • 17, 18 et 19 juillet 2006 • 4 personnes (mesures supplémentaires) • Mesures : récapitulatif • Théorie • GiN1 : 21+10 positionnements • GiN2 : 21 • GiN3 à GiN10 : 5  828 positionnements  3312 mesures • Pratique • G1 résistance trop élevée • G7-N10 manquante 731 positionnements 2964 mesures

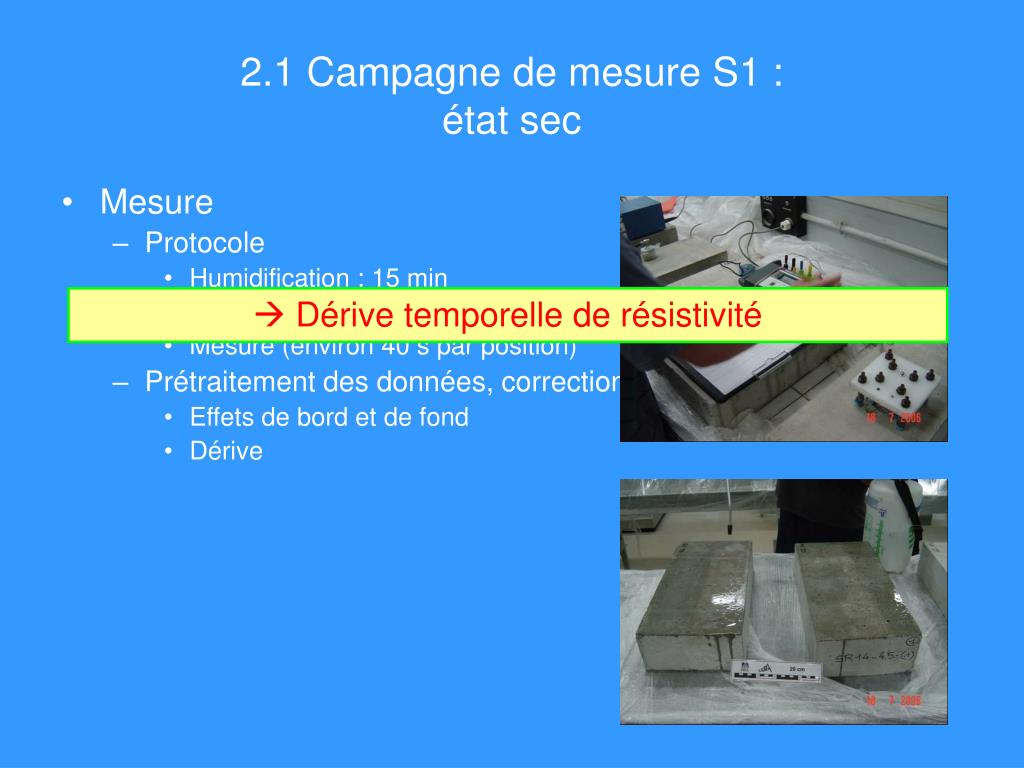

  18. 2.1 Campagne de mesure S1 :état sec • Mesure • Protocole • Humidification : 15 min • Séchage : 1 min • Mesure (environ 40 s par position) • Prétraitement des données, corrections : • Effets de bord et de fond • Dérive  Dérive temporelle de résistivité

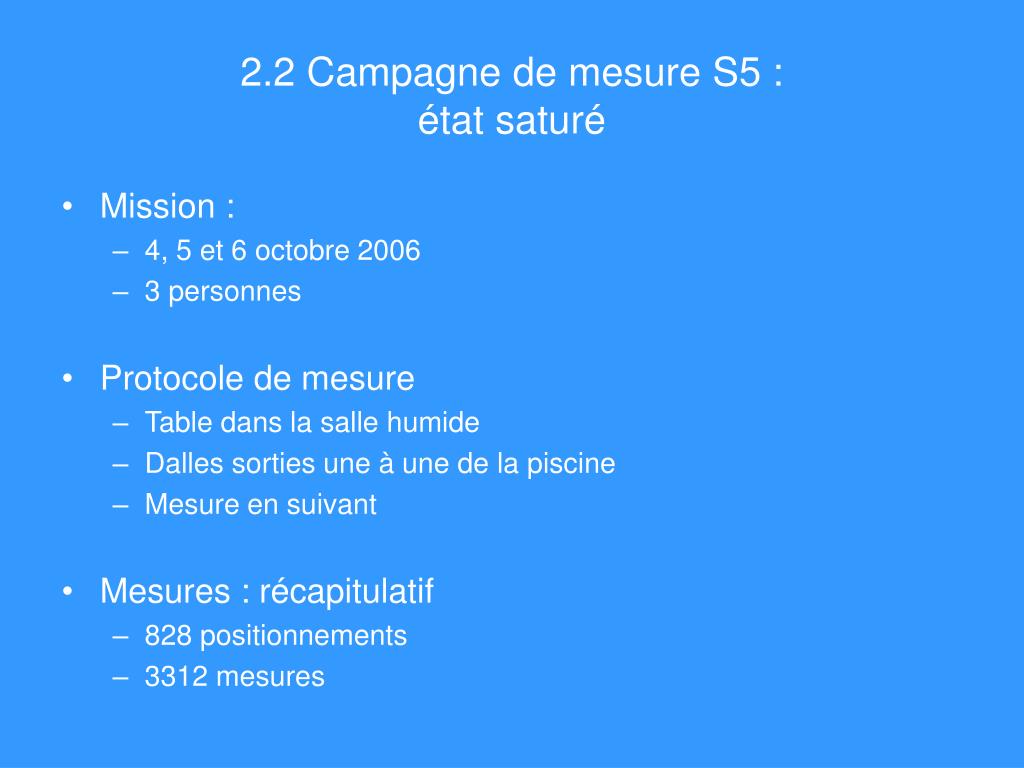

  19. 2.2 Campagne de mesure S5 :état saturé • Mission : • 4, 5 et 6 octobre 2006 • 3 personnes • Protocole de mesure • Table dans la salle humide • Dalles sorties une à une de la piscine • Mesure en suivant • Mesures : récapitulatif • 828 positionnements • 3312 mesures

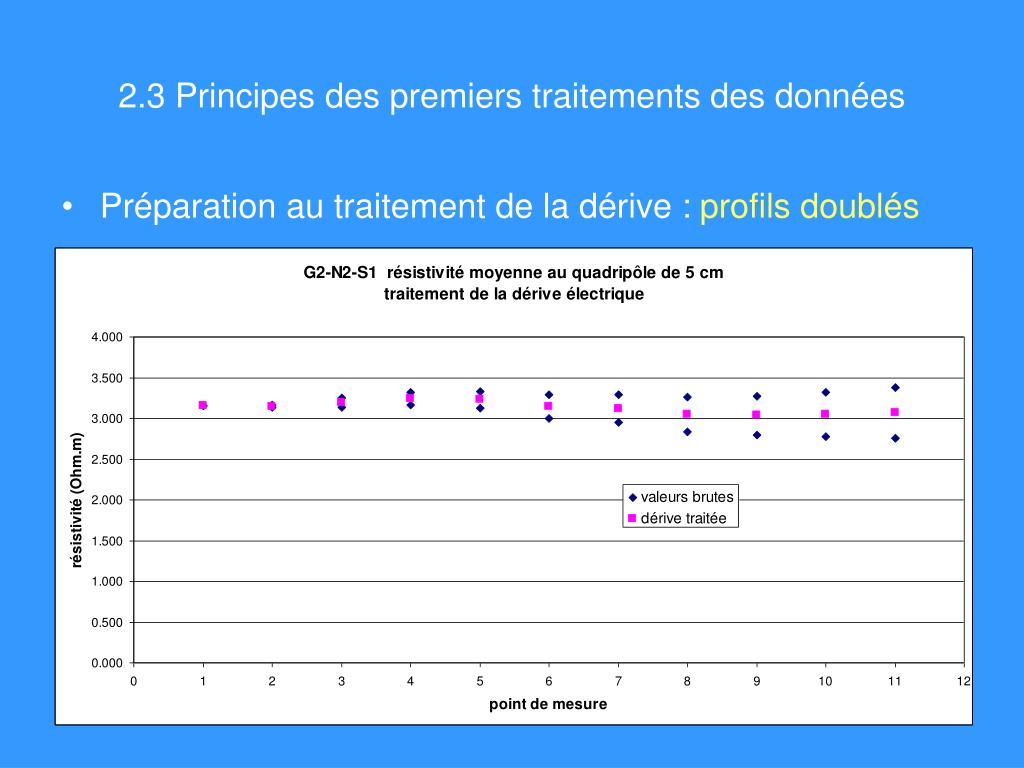

  20. 2.3 Principes des premiers traitements des données • Préparation au traitement de la dérive : profils doublés

  21. 2.3 Principes des premiers traitements des données • Préparation au traitement de la dérive : profils doublés

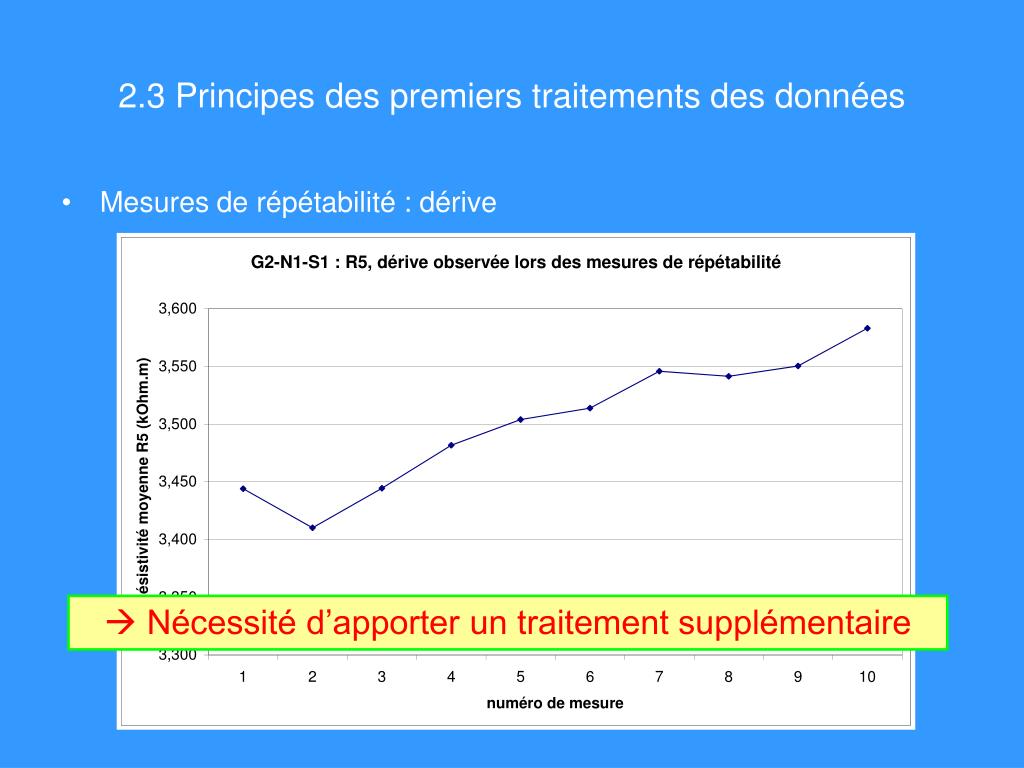

  22. 2.3 Principes des premiers traitements des données • Mesures de répétabilité : dérive  Nécessité d’apporter un traitement supplémentaire

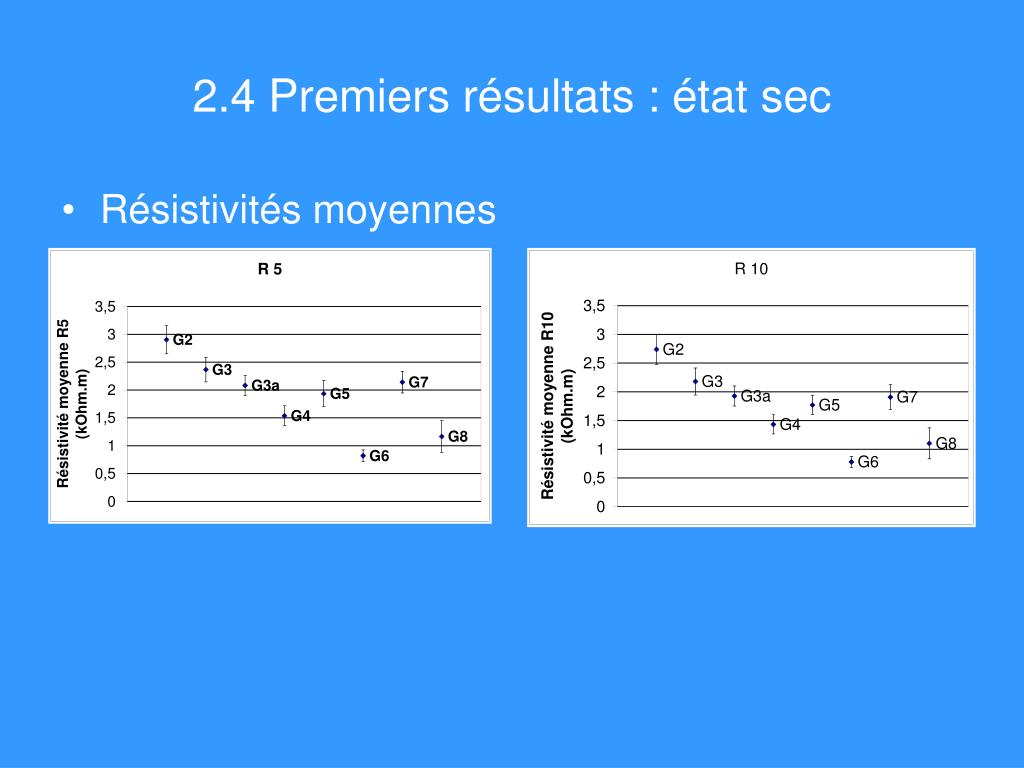

  23. 2.4 Premiers résultats : état sec • Résistivités moyennes

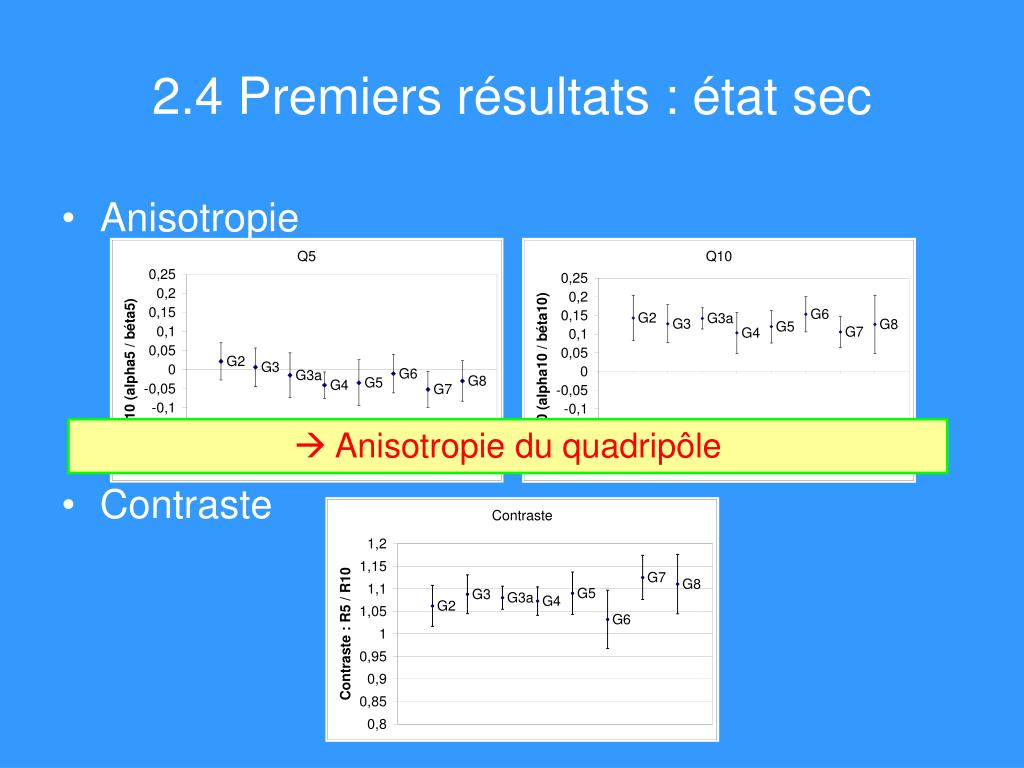

  24. 2.4 Premiers résultats : état sec • Anisotropie • Contraste  Anisotropie du quadripôle
