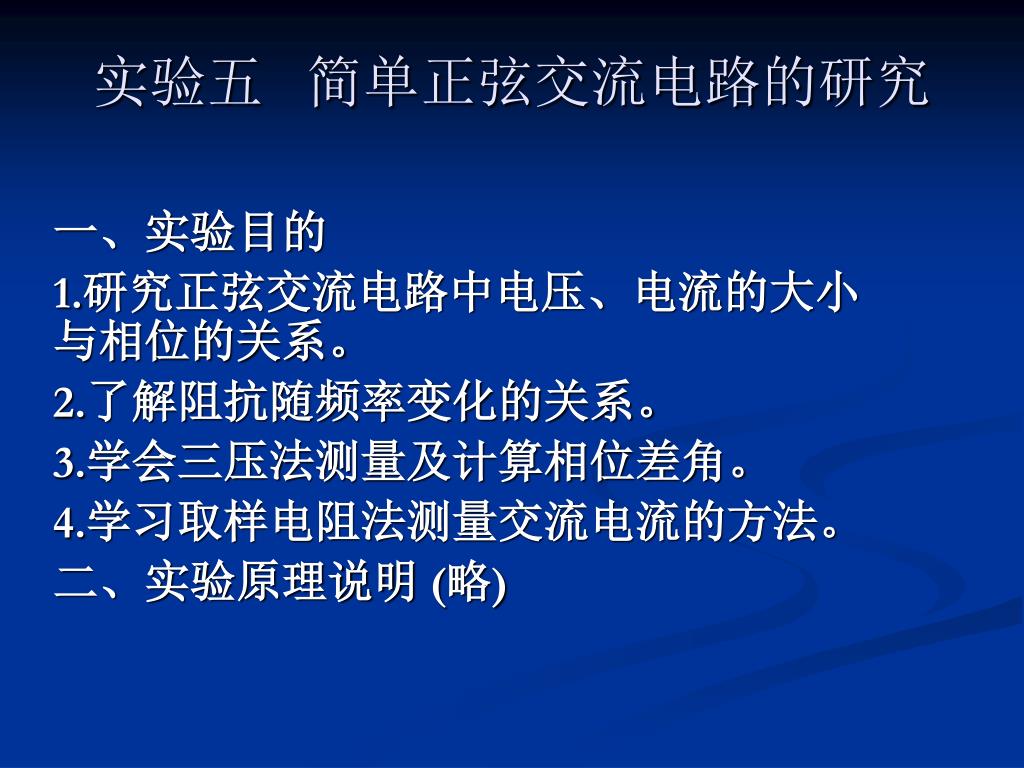

  1. 实验五 简单正弦交流电路的研究 一、实验目的 1.研究正弦交流电路中电压、电流的大小与相位的关系。 2.了解阻抗随频率变化的关系。 3.学会三压法测量及计算相位差角。 4.学习取样电阻法测量交流电流的方法。 二、实验原理说明 (略)

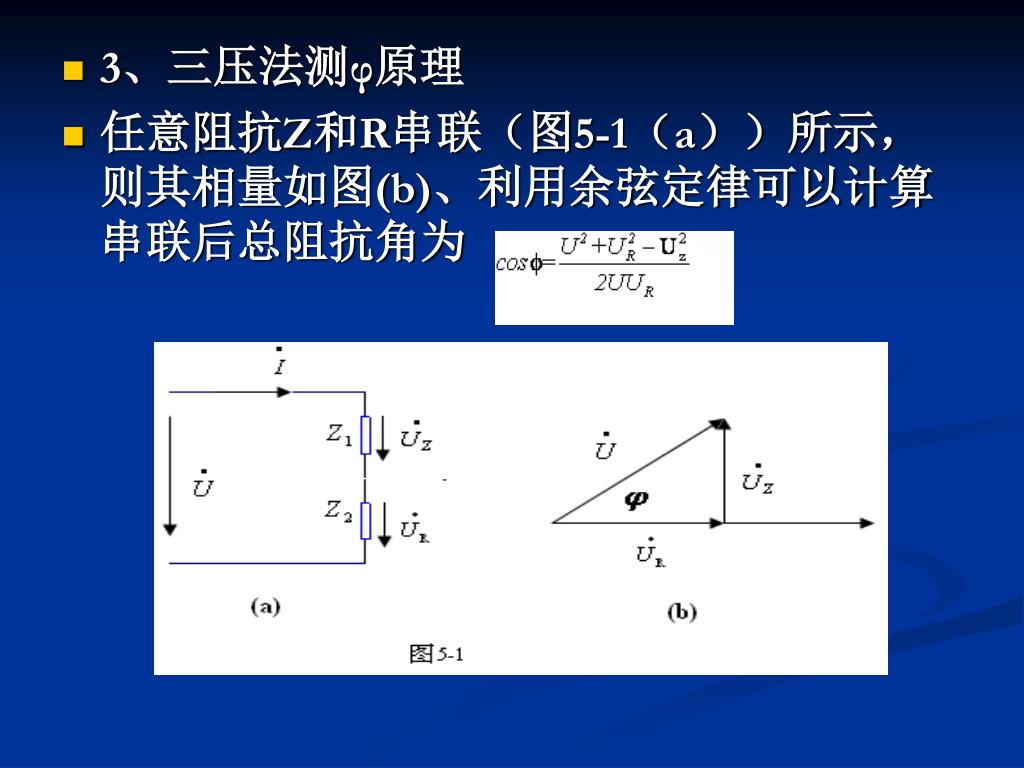

  2. 3、三压法测φ原理 • 任意阻抗Z和R串联（图5-1（a））所示，则其相量如图(b)、利用余弦定律可以计算串联后总阻抗角为

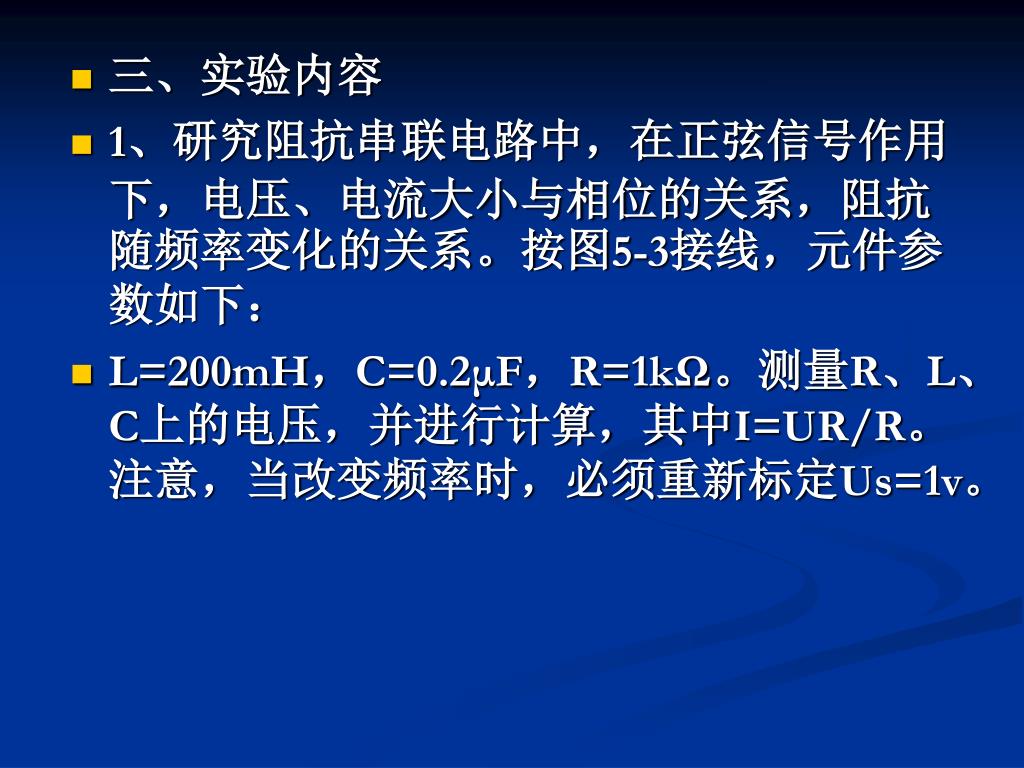

  3. 三、实验内容 • 1、研究阻抗串联电路中，在正弦信号作用下，电压、电流大小与相位的关系，阻抗随频率变化的关系。按图5-3接线，元件参数如下： • L=200mH，C=0.2μF，R=1kΩ。测量R、L、C上的电压，并进行计算，其中I=UR/R。注意，当改变频率时，必须重新标定Us=1v。

  4. 2、研究R.L.C并联电路中，在正弦信号作用下，流过各元件的电流之间的关系，测定谐振频率及谐振电流I0。2、研究R.L.C并联电路中，在正弦信号作用下，流过各元件的电流之间的关系，测定谐振频率及谐振电流I0。 • 按图5-4接线，元件参数C=0.2μF，L=200mH，R=1KΩ，R0=10Ω (取样电阻)，F=800Hz，Us=IV。 • 测量流过各元件的电流（采用取样电阻法）数据记录在表5-2中，改变元件时重调US=IV。

  5. 四、实验仪器 • 电工实验箱TPE—DG • 示波器 DC4322B • 信号源 YB1638 • 交流毫伏表YB2172 • 五、报告要求 • 1、实验目的 • 2、原理简述 • 3、实验内容：含实验步骤、实验电路、表格、数据等 • 4、整理并计算实验数据，检查数据是否与理论值相符，并加以解释分析。 • 5、画出RC串联，RL串联，LC并联电路的相量图。(共5个) • 6、当频率升高时，的变化趋势，cosφ的变化趋势，画出相量图加以说明。 • 六、思考题 • 1、当XL=XC=R时 • ①流过R、L、C元件的电流相同吗？ • ②仅是R、L并联时其电流大小是否小于LRC并连时的电流？ • ③LC并联时的电流一定大于仅接C时的电流吗？以上三点根据测量数据画山相量加以说明。
