Fundamentos de electricidad

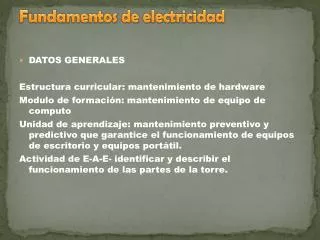

1. Fundamentos de electricidad • DATOS GENERALES Estructura curricular: mantenimiento de hardware Modulo de formación: mantenimiento de equipo de computo Unidad de aprendizaje: mantenimiento preventivo y predictivo que garantice el funcionamiento de equipos de escritorio y equipos portátil. Actividad de E-A-E- identificar y describir el funcionamiento de las partes de la torre.

2. Circuito eléctrico Es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores. Un circuito eléctrico es una red que tiene un bucle cerrado, dando un camino de retorno para la corriente, estos circuitos pueden ser analizados por métodos.

3. circuito de serie Es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores) se conecten secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada de otro dispositivo.

4. Circuito paralelo En este circuito es un conexión donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores) conectados coincidan entre si, l mismo que sus terminales de salida.

5. Resistencia eléctrica Su abreviatura es la (R) de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia, su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω),y se mide con el óhmetro. Esta definición es valida para la corriente continua y para la corriente y para la corriente alterna cuando se trate de elementos recesivos puros.

6. Comportamiento en corriente continua • Una resistencia real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera ideal, esto es transformando la energía eléctrica en calor. Su ecuación pasa a ser: R= V/I que es la conocida ley de ohm, Para cc, donde V= voltaje I= corriente.

7. Circuito mixto Este circuito es un combinación del circuito serie y el paralelo, sus elementos eléctricos se combinan, para solucionar se resuelven os elementos mas sencillos, si hay dos elementos conectados en paralelo seguidos se halla antes uno en serie que los remplace, El circuito mixto rosquillas.

8. Tabla de resistencia

9. ¿Qué es esta tabla? • En esta tabla se muestra el valor o el código de cada banda en la resistencia por su distintivo color, se conoce por medio de la información de la tabla, se sabe cuantas son sus dos primeras cifras, su multiplicador y su tolerancia. Y el resultado a toda esta información da como resultado su valor en ohmios. • Para un técnico es muy importante conocer toda esta información pues esto le facilitara saber cuanta potencia en ohmios tiene la resistencia.

10. Este dispositivo esta formado por dos conductores , generalmente en forma de tablas, esferas y laminas. Separadas por un material dieléctrico o por el vacio. El valor de la capacidad viene definido por la formula siguiente: CONDENSADOR: DIODO: Este dispositivo permite el paso de la corriente eléctrica en una única dirección, de forma simplificada La curva característica de un diodo consta de dos Regiones por debajo de una diferencia potencial.

11. multimetro Es un instrumento de medida que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro.

12. cautín Los cautines eléctricos generan calor debido al paso de una corriente a través de un elemento calefactor, generalmente un alambre de níquel-cromo de alta resistencia devanado en forma de bobina alrededor de un núcleo de cobre. El calor desarrollado en este último se trasmite por conducción a la punta de la herramienta, hecha de acero inoxidable.

13. Soldadura de estaño En el campo de electricidad se utiliza para unir componentes entre si con cables. El estaño blanco proporciona buena continuidad eléctrica

14. Disco duro Componentes físicos Cabeza de lectura: escribe o lee los datos Disco: compuestos por varios platos, es decir varios discos de material magnético montados sobre un eje central. Estos discos normalmente tienen dos caras que pueden usarse para el almacenamiento de datos, si bien suele reservarse una para almacenar información de control. Eje: actúa como soporte sobre el están montados y giran los platos del disco Cabeza: es el mecanismo que mueve las cabezas de lectura y escritura.

15. Cilindro: es una pila tridimensional de pistas verticales de los múltiples platos. Clústeres: es un grupo de lectores que es la unidad mas pequeña de almacenamiento. Pista: Es la trayectoria circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura / escritura. Cada pista está formada por uno o más Clúster. Sector: es una unidad básica de almacenamiento de los discos duros

16. Tipos de disco duro

17. board Es la tarjeta de circuitos impresos que sirve como medio de conexión entre el microprocesador y los circuitos eléctricos de soporte, las ranuras para conectar toda la RAM del sistema.

18. Componentes de la board Socket: intermediario entre placa base y microprocesador Procesadores: chip en cuyo interior existen miles de transistores cuya combinación permite realizar el trabajo encomendado el chip es como el cerebro de el computador de el depende su velocidad. Memoria RAM: es un tipo de memoria a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. es el tipo de memoria más común en el computador y otros dispositivos como impresoras.

19. Puertos

20. chipset El "chipset" es el conjunto de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...

21. Polo a tierra El polo se pone afuera de la casa, lo más cerca del panel. Compramos alambre número ocho. El alambre entre más grueso mejor. Con la varilla pasa lo mismo entre más larga y gruesa, no se ría, es mucho mejor. Sólo' falta un poco de carbón, sal yagua, así la humedad mantiene vivo el polo.
