Triuk m ma inantys jungiamieji elementai

Triukšmą mažinantys jungiamieji elementai


Triuk m ma inantys jungiamieji elementai1

Triukšmą mažinantys jungiamieji elementai

  • Triukšmo lygį reglamentuoja Lietuvos respublikos statybos techninis reglamentas STR 2.01.01(5):2008 „Esminis statinio reikalavimas. Apsauga nuo triukšmo“. Šis reglamentas nustato vieną iš šešių esminių statinio reikalavimų, nurodytų Lietuvos Respublikos statybos įstatymo 4 straipsnio 1 dalyje – apsaugos nuo triukšmo reikalavimus.


Triuk m ma inantys jungiamieji elementai

  • Statinys turi būti suprojektuotas ir pastatytas taip, kad jame ir šalia jo esančių žmonių girdimo triukšmo lygis nekeltų grėsmės jų sveikatai ir atitiktų jų darbui, poilsiui bei miegui būtinas komfortines aplinkos sąlygas.

  • Klasifikuojant pastatus pagal akustinio komforto klases, projektuotojai turi atsakingai rinktis garsą izoliuojančias medžiagas ir konstrukcinius sprendinius. Ypatingas dėmesys skiriamas smūgių garsui slopinti.


Triuk m ma inantys jungiamieji elementai

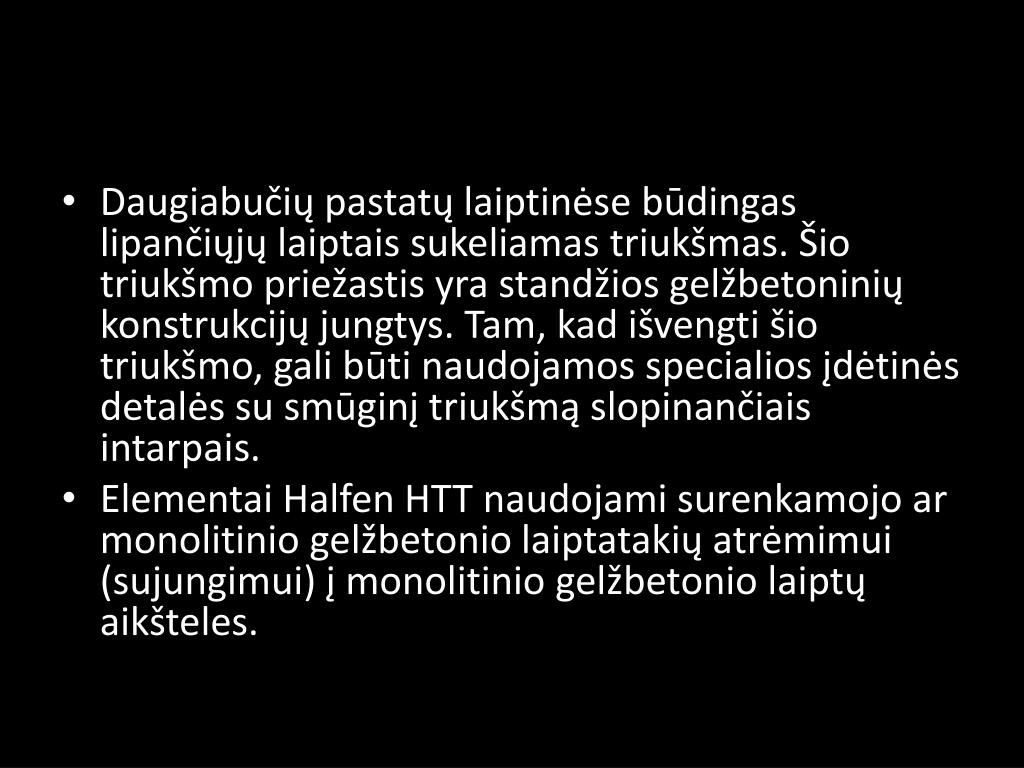

  • Daugiabučių pastatų laiptinėse būdingas lipančiųjų laiptais sukeliamas triukšmas. Šio triukšmo priežastis yra standžios gelžbetoninių konstrukcijų jungtys. Tam, kad išvengti šio triukšmo, gali būti naudojamos specialios įdėtinės detalės su smūginį triukšmą slopinančiais intarpais.

  • Elementai HalfenHTT naudojami surenkamojo ar monolitinio gelžbetonio laiptatakių atrėmimui (sujungimui) į monolitinio gelžbetonio laiptų aikšteles.


Sm gin triuk m izoliuojan i detali i d stymas

Smūginį triukšmą izoliuojančių detalių išdėstymas

  • Elementai HTT ir HTF


Triuk m ma inantys jungiamieji elementai

Laiptatakio atskyrimas nuo perdangos plokštės


Laipt atr mimas skersines sienas

Laiptų atrėmimas į skersines sienas

  • Detalė HBB


Elementas htt

Elementas HTT

  • Smūginį triukšmą izoliuojantis elementas naudojamas surenkamojo gelžbetonio laiptatakio sujungimui su monolitinio betono laiptų aikštele. Elementai HTT atlaiko skersines ir horizontaliąsias jėgas, kurias sukelia nuolatinės ir kintamosios apkrovos.

  • Laiptatakiai ir laiptų aikštelės armuojamos armatūra, parinkta skaičiavimais veikiančioms įrąžoms atlaikyti.


Triuk m ma inantys jungiamieji elementai

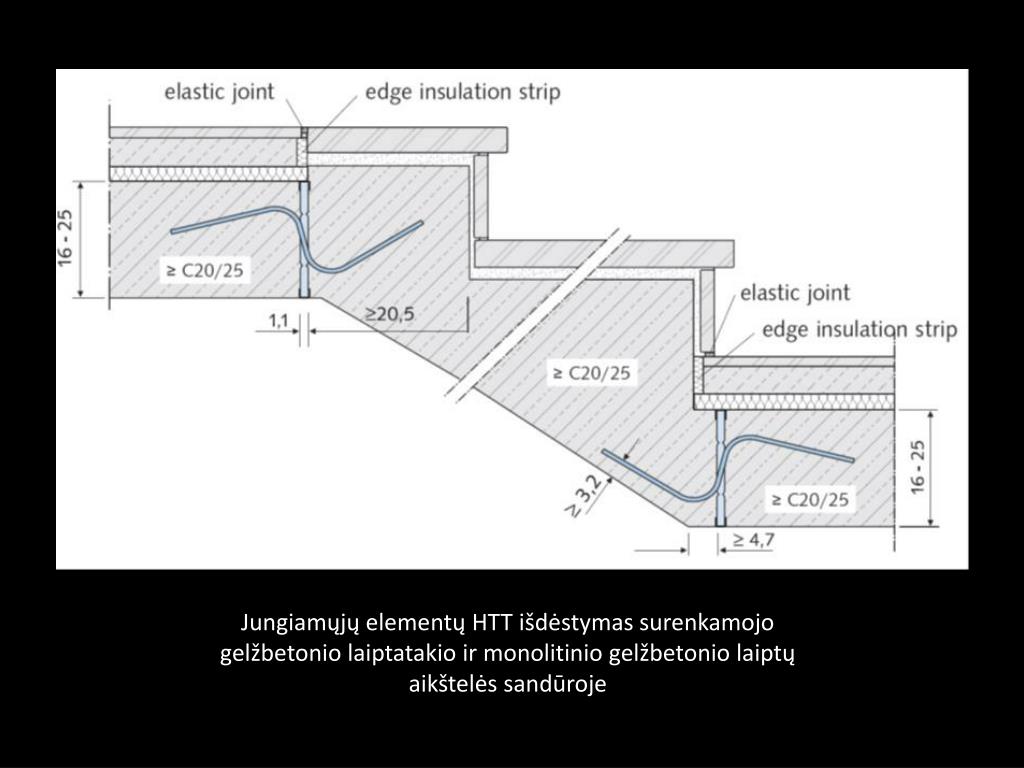

Jungiamųjų elementų HTT išdėstymas surenkamojo gelžbetonio laiptatakio ir monolitinio gelžbetonio laiptų aikštelės sandūroje


Gars izoliuojantys elementai htf

Garsą izoliuojantys elementai HTF

  • Kad sumažinti laiptinėse keliamą triukšmą, surenkamojo gelžbetonio laiptatakiai remiami į laiptų aikšteles naudojant garsą izoliuojančius intarpus HTF.

  • Numatant garsą izoliuojančių elementų HTF panaudojimą, reikia įvertinti, kad garsą izoliuojančios savybės priklauso nuo veikiančio slėgio, kurį sukelia laiptų apkrova. Įvertinant šią priklausomybę HALFEN suprojektavo trapecijos formos intarpą.


Triuk m ma inantys jungiamieji elementai

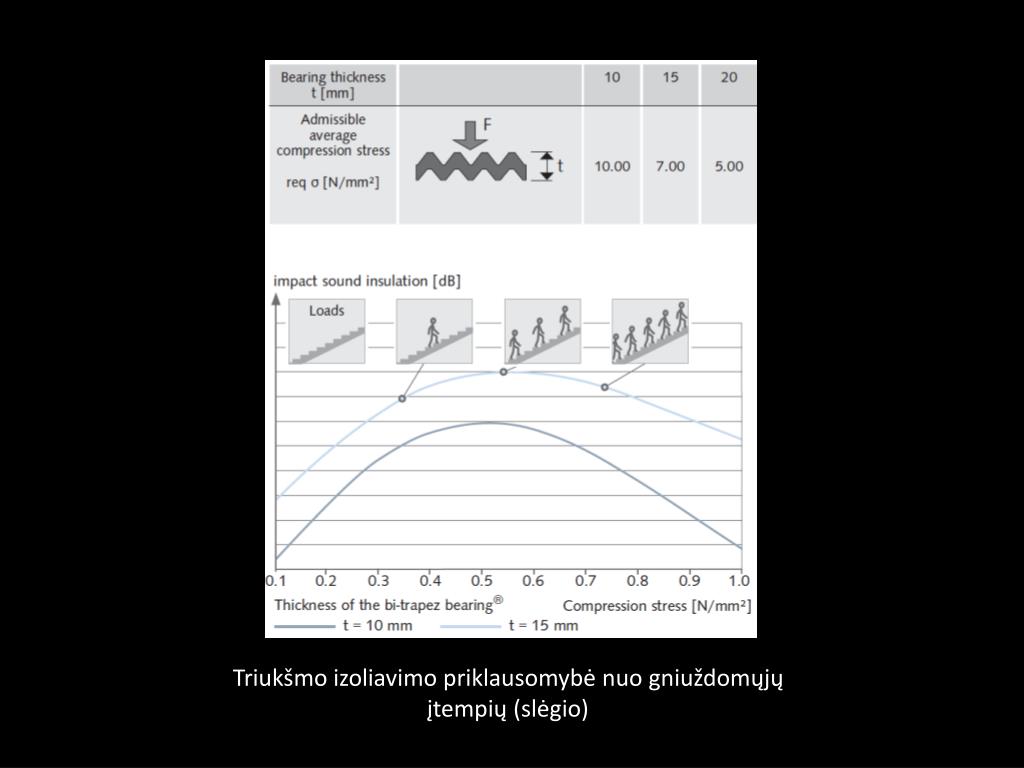

Triukšmo izoliavimo priklausomybė nuo gniuždomųjų įtempių(slėgio)


Triuk m ma inantys jungiamieji elementai

HTF – LS – 100

HTF – DS - 100


Triuk m ma inantys jungiamieji elementai

Surenkamojo gelžbetonio laiptatakio atrėmimas


Gars izoliuojantys elementai hbb

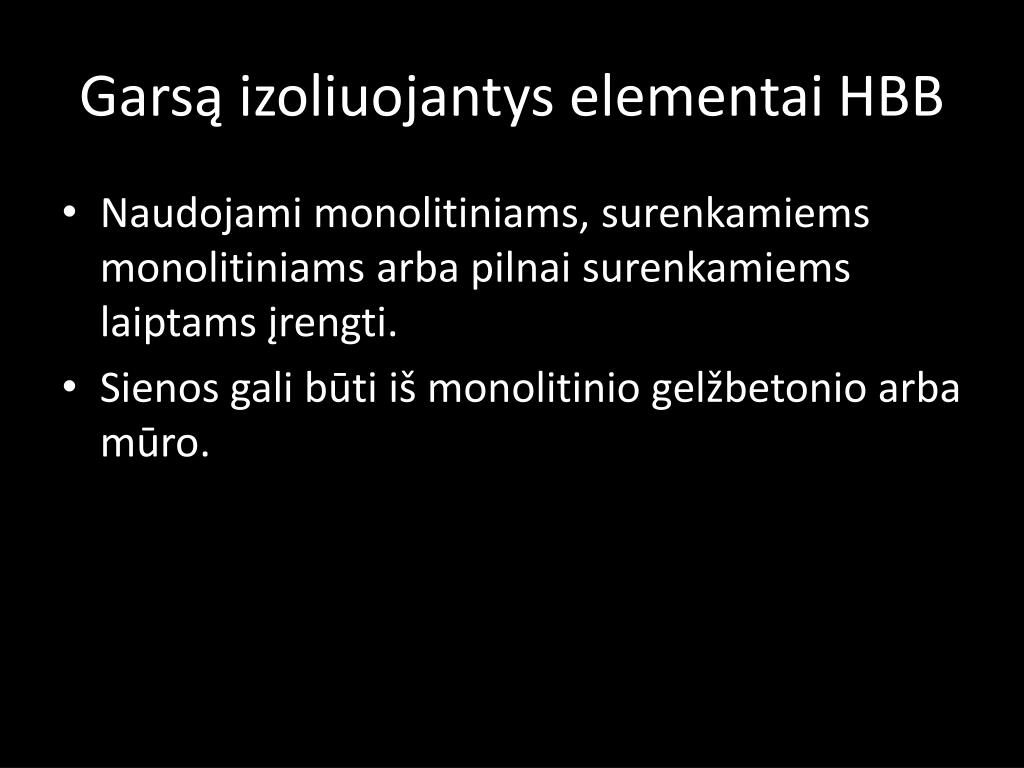

Garsą izoliuojantys elementai HBB

  • Naudojami monolitiniams, surenkamiems monolitiniams arba pilnai surenkamiems laiptams įrengti.

  • Sienos gali būti iš monolitinio gelžbetonio arba mūro.


Triuk m ma inantys jungiamieji elementai

Jėgos perdavimas:

Elemento pavadinimasVerikali (+) Vertikali (-) Horizontali

HBB

HBB

Tipas Q

HBB

TipasQS

-

-

ü

-

ü

ü

ü

ü

ü


Triuk m ma inantys jungiamieji elementai

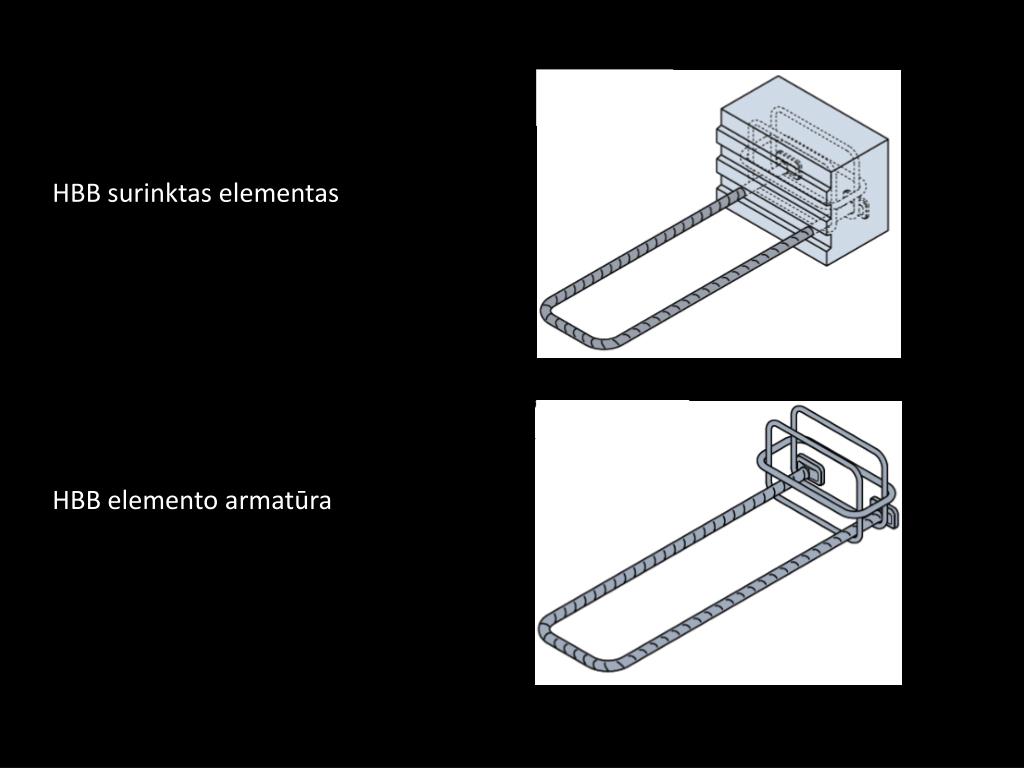

HBBsurinktas elementas

HBBelemento armatūra


Gars izoliuojantys elementai htpl

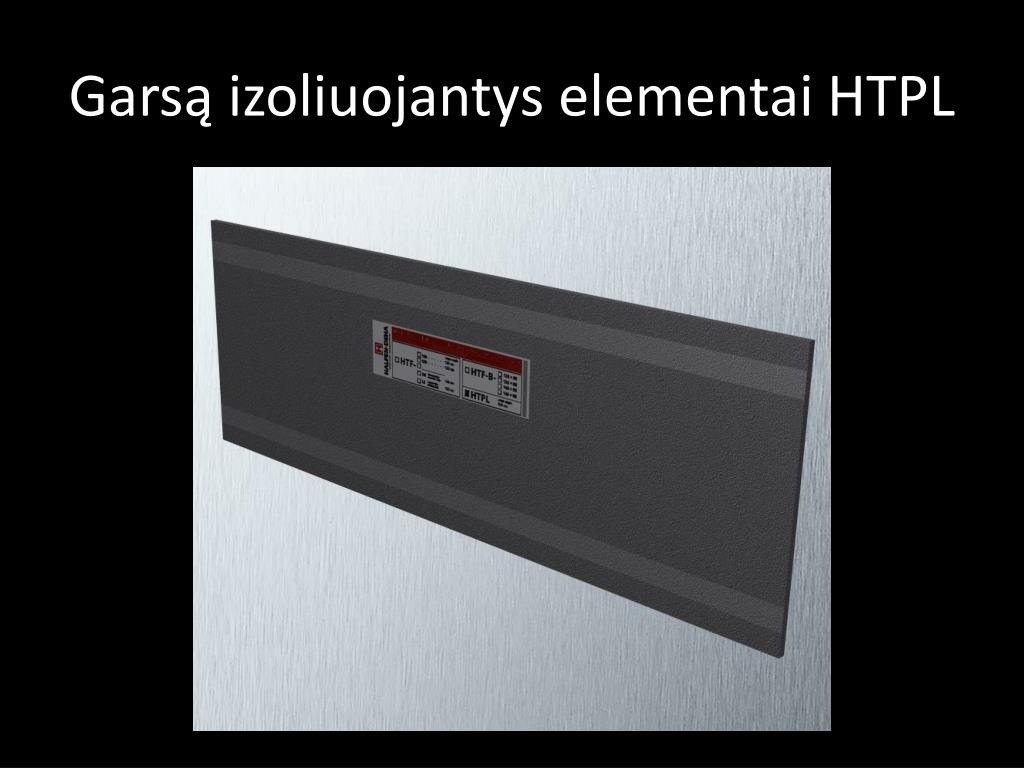

Garsą izoliuojantys elementai HTPL


Triuk m ma inantys jungiamieji elementai

HTT

HTF / HTF-B

HBB

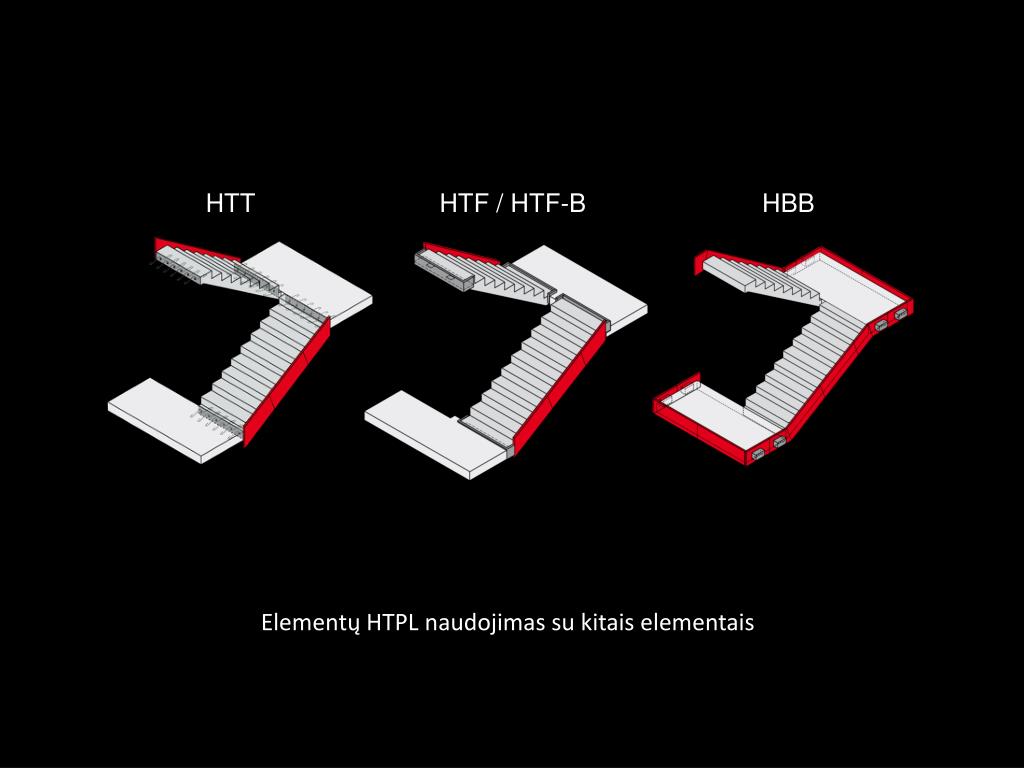

Elementų HTPL naudojimas su kitais elementais


A i u d mes

Ačiū už dėmesį
