Pmr perpendicular magnetic recording

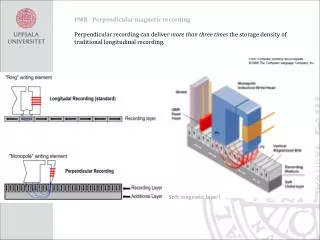

PMR - Perpendicular magnetic recording

Perpendicular recording can deliver more than three times the storage density of traditional longitudinal recording.

Soft magnetic layer!


Pmr perpendicular magnetic recording

  • Ökningen av lagringskapacitet har möjliggjorts genom ett antal förändringar:

  • Skrivhuvudet har en 'smal' sida som skapar ett starkt och mycket

  • koncentrerat magnetfält i gapet mellan pol-spetsen och det underlig-

  • gande skiktet av mjukmagnetiskt material. Tjockleken på det mjuk-

  • magnetiska lagret 100 - 200 nm. Mellan lagringsmaterialet och det

  • mjukmagnetiska skiktet finns ett tunt (< 5 nm) icke-magnetiskt

  • mellanskikt. Var är magnetkretsens gap nu?

  • Större skrivfält har gjort det möjligt att använda lagringsmaterial

  • med större koercivfält; idag används tunn CoCrPt film (tjocklek <

  • 20 nm) med textur (kristallkornens c-axel, lätt magnetiseringsrikt-

  • ning vinkelrät mot filmplanet, storlek kristallkorn ~ 5-10 nm) och

  • med m0Hci ≈ 0.5T.

  • Magnetfälten från närliggande bitar har jämfört med longitudinell

  • lagring inte samma negativa inverkan på lagringskapaciteten.

  • Utveckling sedan introduktionen 2005:

  • 2005 Toshiba 1.8'' introducerade den första PMR disken

  • 2006 Seagate 3.5'' kom med PMR diskar (300 GB och 750 GB diskar), samma år kom Hitachi, Western Digital och Fujitsu med egna PMR diskar

  • 2007 kom Hitachi med den första 1-Terabyte PMR hårdisken

  • 2008 kom Seagate med 1.5-Terabyte PMR disk

  • 2009 kom Seagate och Western Digital med varsin 2-Terabyte PMR disk

  • 2012 Hitachi introducer sin 4-Terabyte PMR disk
