安全技术防范

1. 安全技术防范 主讲：佟颖

2. 第一节安全防范的概念p1 • 一、定义： • 使被保护对象安全、不受伤害、没危险。 • 二、安全防范的作用和意义 • 打击和预防犯罪、威慑犯罪分子、提高破案率、节省人力和物力、提高社会动 态的防范能力、预防火灾发生等。 • 认识： • 是预防犯罪和控制 犯罪的需要 是科技强警的需要 • 是公共安全的需要 返回

3. 三、我国安防发展概括 1979年— 1983年 起步阶段 1980年—公安部成立技 术防范管理办公室 1987年—组建全国安全防范报警系统标准化技术委 员会 （TC100） 1988年—上海成立质量监督检测中心 1992年—公安部成立中国安全防范产品行业协会 1995年—公安部技防办发出《关于加强安全防范产品质量监督管理的通知》 1996年—公安部下发了《关于加强安全防范产品质量检验管理的通知》 1999年—公安部下发了《关于加强安全技术防范产品质量监督管理的通知》 2000年—《安全技术防范产品管理办法》发布

4. 第二节 安全防范技术与安全技术防范 • 一、安全防范的三种基本防范手段 • 人防：保安、巡逻、自身 • 物防：防盗网等实物防范。等。 • 技防：利用科学技术手段防范。 • 二、安全防范的三个基本防范要素 • 探测：扑捉目标 • 延迟：目标信息传递时间 • 反应：接警后的快速反应能力

5. 三、安全防范技术与安全技术防范 • 安全防范技术--用于安全防范工作的专门技术（入侵防盗报警、防火、防暴以及安全检查技术统称为社会公共安全防范技术） • 安全技术防范--利用安全防范的技术手段进行安全防范的一类工作。 • 社会公共安全科学技术——是预防、控制、处理各种社会违法犯罪活动和治安灾害事故，维护社会治安、保障社会的正常工作、生活秩序，保护国家和人民生命财产安全的综合性应用科学技术.它包括安全防范、计算机安全、侦查、物证鉴定、治安管理、道路交通管理、消防、信息管理、警用通信指挥、警用武器、防护装备等专业领域。 返回

6. 四、安全防范技术的专业体系 • 入侵探测与防盗报警技术 • 视频监控技术 • 出入口目标识别技术 • 报警信息传输技术 • 移动目标反劫防盗报警技术 • 社区安防与社会救助应急报警技术 • 实体防护技术 • 防爆安检技术 • 网络与系统集成技术 • 工程设计与施工技术 返回

7. 安全技术防范产品与系统特指用于防止国家、集体、个人财产和人身安全受到侵害的一类专用设备、软件和系统。安全技术防范产品与系统特指用于防止国家、集体、个人财产和人身安全受到侵害的一类专用设备、软件和系统。 安全技术防范系统用于安全防范的目的，将具有防入侵、防盗窃、放抢劫、防破坏、防爆炸功能的专用设备、软件有效组合成一个有机整体，构造成一个具有探测、延迟、反应综合功能的信息技术网络。 系统由相互作用和相互依赖的若干组成部分结合成的具有特定功能的有机整体，而且这个“系统”本身又是它所属的更大的系统的组成部分。 五、安全技术防范产品与系统 返回 返回

8. 技术防范产品 分为十类产品： 1、入侵探测器 2、防盗报警控制器 3、汽车防盗报警装置 4、报警系统出入口控制设备 5、防盗保险箱 6、防盗锁 7、楼宇对讲系统 8、防盗安全门 9、防弹复合玻璃 10、视频监控设备

9. 技术防范系统 • 系统的概念:组合体 探测—控制—传输—报警 • 系统分类：复杂、简单、封闭、开放、智能 • 系统集成：资源共享，一体化。 • 集成内容：对信息的收集、加工、处理、存储传输 • 技术：数据处理技术、计算机硬件及软件平 • 台、多媒体传输技术、信息还原技术等。

10. 第三节 安全技术防范产品与系统的质量技术要求p13 一、安全质量要求 • 高安全性和电磁兼容性的概念 • 安全标准与电磁兼容标准：要求、设计、试验 • 安全认证：政府指定检查机构（上海、北京） • 二、可信性要求 • 高可靠性、维修性、保障性 • 三、环境适应性要求 • 四、经济实用性要求：高性能价格比与良好的操作性 • 五、系统的功能要求 返回

11. 五、技防系统的功能要求 • 一、系统总要求： • 1、风险等级与防护级别 • 2、系统设计及子系统配置 • 3、综合管理控制模式 • 二、中央监控系统的功能要求 • 1、设置中央监控室 • 2、对各子系统监控和控制 • 3、传输系统以有线为主，无线为辅。 • 4、设置紧急报警装置。 • 三、各子系统的功能要求

12. 第四节、安全技术防范系统工程 一、被防护对象的风险等级与安全防范系统的防护级别 1、风险等级（三级）：指对保护对象构成的威胁度。 2、防护级别（三级）：指对保护对象采取的防范施。 3、安全防护水平：实现安全的程度 二、防护的纵深性、均衡性与抗易损性 1、纵深性：层层设防。 2、均衡性：无盲区。 3、抗易损性：可靠、耐用 返回

13. 三、安全技术防范系统的基本构成 （一）、综合管理系统的结构模式 分散式：子系统单独设置，独立运行 组合式：子系统单独设置，用通信接口或用软件将 其联网实现集中管理和监控 集成式：子系统单独设置，用统一的通信平台或管理 软件将各子系统联网，实现自动化管理 控制。 （二）、主要子系统 1、入侵报警系统 2、电视监控系统 3、出入口控制系统 （三）、主要子系统配置：前端、传输、信息处理/控制/ 显示通信三大单元

14. 数字监控系统软件监控界面： 数字监控系统的组成： 高速公路收费站监控系统

15. 学校电子考场监控系统构成示意图：

16. 第五节、安全技术防范业务与管理 • 业务：属于公安业务。 • 业务内容：领导、组织、监督、管理。 • 管理业务： • 1、办理《技防工程设计、施工、维修资格证》。 • 2、办理《技防工程设计、施工、维修资格备案证》 • 3、技防工程审批、验收 • 4、技防工程检验 • 5、办理《技防产品生产登记批准书》 • 6、省外《技防产品销售登记备案证》 • 7、办理《进口技防产品销售登记备案证》 • 8、技防产品销售许可证 • 9、技防产品检验等 返回

17. 第二章 入侵探测与报警技术 • 第一节入侵探测与报警技术概述 • *第二节入侵探测器 • *第三节入侵探测报警控制器 • 第四节入侵探测报警系统 重点 返回

18. 第二章 第一节 入侵探测与报警技术概述 • 一、入侵探测与报警技术基本概念 • 二、入侵探测与报警系统基本组成 控制信号 无线 报警 控制器 上一级 指挥中心 探测器 报警信号 有线 报警中心 返回

19. 一、报警技术基本概念：用现代科学技术探测非法入侵，及时发现犯罪活动的重要技术手段。一、报警技术基本概念：用现代科学技术探测非法入侵，及时发现犯罪活动的重要技术手段。 二、报警系统的基本组成； 探测器；各防范现场的探头，用于探测非法入侵信息。 控制器：对探测器信号进行识别、判断发出声响报警和灯光报警。 传输系统：系统联线（无线、有线） 报警中心：上传下达，快速反应。

20. 报警系统

21. 三、入侵探测报警系统的基本电性能要求 • 1、功能：所具有的能力 • 2、灵敏度和探测范围：反应快慢和探测距离 • 3、误报率低：错误报警率 • 4、漏报率低：没报警率 • 5、防破坏保护：人为破坏要报警 • 6、电源适用范围：在指定范围内应正常工作 • 7、电源功耗：耗电量大小 • 8、备用电源；应急电源 • 9、稳定性要求：正常环境下连续工作的状态不变 • 10、抗干扰要求：抗电磁干扰 • 11、可靠性要求;分为A、B、C、D、四级

22. 第二章 第二节 入侵探测器 • 入侵探测器概述 • 入侵探测器作用 • 专门用来探测入侵者的移动或其他动作的由电子及机械部件所组成的装置。 入侵探测器分类 • 1、按用途分：户内、户外、周界、重点 • 2、按原理分：微波、红外、开关、声波、电场感应、视频、双技术 • 3、按警戒范围分：点控、线控、面控、空间控制 • 4、按工作方式分：主动、被动 • 5、按输出开关信号分：常开、常闭、

23. 探测器的警戒范围分类 空 间 控 制 型

24. 一、微波探测器 微波的主要特点： 1、是一种波长很短的电磁波 波长 1mm-1dm 频率 300MH-300GH 2、直线传播易反射 3、波段宽 4、设备小 5、低频理论不适用 6、对非金属（木、玻璃、墙、塑料）有穿透力

25. 微波探测器种类 • 第一种、雷达式微波探测器 • 将发射和接收设备合为一体的微波探测器 • 原理：利用微波多普勒效应 • 第二种、微波墙式探测器 • 将收发设备分开放置，利用场干扰原理或波束阻断原理 空间控制型

26. 一、雷达式微波探测器：利用无线电波的多普勒效应实现对运动目标的探测。一、雷达式微波探测器：利用无线电波的多普勒效应实现对运动目标的探测。 1、多普勒效应 指发射的电波遇到移动目标后，反射回来的频率发生变化的现象。 2、组成及基本原理 天线发射连续的微波信号频率f当遇到固定目标时，反射回来的频率为f，当遇到移动目标时，反射回来的频率为f±f⒈经混频、放大、滤波取出与人体移动速度对应的多普勒频移信号报警。 雷达式微波探测器的组成 （一）雷达式微波探测器 报警 控制器

27. 对应人体不同运动速度所产生的多普勒频移

28. 雷达式微波探测器主要特点及安装要点 主要特点及安装要点： 1立体防范、覆盖60度—95度、控制 面积几十—几百平方米 2、对非金属物质有穿透性 3、探头不能对准移动体、振动体（门窗） 4、监控区不能有金属物 5、探测器不应对着大型金属物体 6、不能对灯 7、属于室内型 8、安装两台以上发射频率不同（一般相差25MH左右）

29. 1、组成及工作原理收发设备分开放置，利用场干扰原理或波阻断原理1、组成及工作原理收发设备分开放置，利用场干扰原理或波阻断原理 形成的微波墙：长达几百米、宽2—4米、高3—4米，厚0.5-2.5米 墙式报警器的组成 （二） 微波墙式探测器 放大器 振荡器 检波器 报警 报警控制器 驱动器 判断 接收机 发射机

30. 1 适用露天仓库.施工现场.飞机场.监狱.劳改场或博物馆等大楼墙外的室外周界防范. 2 省电,使用备用电源可延长电池的使用寿命 3.工作可靠,误报率低.可全天候工作 4 适用比较开阔平坦和直线性较好的环境5 户外使用时,可根据防范区域形状进行组合如: 微波墙式探测器的主要特点及安装要点

31. 电磁波谱的划分： 无线电区—微波和其它无线电波。 光学区—红外线、可见光、紫外线。 射线区—X射线等 红外线在电磁波谱中的位置：处于微波和可见光之间。 红外线探测器 电磁波波谱图 二、红外探测器 长波 中波 短波 超短波 微波 红外线 可见光 主动型 紫外线 射线 被动型

32. 组成：由发射和接收两部分组成。 工作原理：工作时收发机之间产生红外光束构成封锁线，有人穿越报警。 防范布局方式： 1、对向型安装 （一）主动红外探测器 光束1 发射1 接收1 发射机 接收机 光束2 接收2 发射2 光束3 接收3 发射3

33. 多光束组合成警戒网 四组红外收、发机构成周界警戒线 收 发 收 发 收 发 发 收 发 收 收 发 收

35. 2、反向型安装方式 警戒网 红外入射光束 发射 发射 反射面 接收 红外反射光束 接收

36. 主动红外探测器 特点：1.室外双光束增益自动调节红外线探测器。2.采用感应控制的大型光学系统,适应雨、雾、雪等恶劣天气。3.上下光学镜片同时调整机构,使得调整更快、更方便、更准确。4.光轴水平调整角度180°,垂直方向10°。 HL-P2/3/5主动红外线探测器　 产品简介： 特性：HL-P2/3/5 适用于封锁阳台、窗户 多光束主动红外（2-5束）。

37. HA-15INF/30INF主动红外线探测器　 特性：1.室内型红外对射探测器，嵌入式安装。 2.单光束红外线脉冲制式，超宽光束设计，以加强稳定性。 3.NO/NC(“C”型触点)继电器信号输出。 [产品参数]：包括HA-15INF/30INF型嵌入式单光束主动式红外线探测器 1.警戒距离：15m、30m。 2.消耗电流：投光器：6mA 受光器：25mA。 3.电源电压：DC10.5V～18V。 4.环境温度：-20℃～+50℃。 5.光源：单光束红外LED。 6.报警输出：接点容量DC24V 1A(阻性负载)，报警时常开/常闭触点，无电压输出。 7.报警遮光时间：100msec。 HA-15INF/30INF主动红外线探测器　

38. OWL-2型主动红外入侵控测器由红外光束发射器和接收器组成,当入侵者进入警戒线遮挡红外光束时,触发报警。主要适用于室内外远距离报警。 SA-150D主动红外入侵探测器由一对能同时发射和接收两束红外光的发射机和接收机组成，形成二束红外警戒线。当入侵者闯入且同时遮挡两束红外光时，触发报警。

39. SA-150S主动红外入侵探测器由一对能发射和接收单束红外光的发射机和接收机组成，形成单光束红外警戒线。即可单独使用，亦可与SA-150D组合成“红外墙”SA-150S主动红外入侵探测器由一对能发射和接收单束红外光的发射机和接收机组成，形成单光束红外警戒线。即可单独使用，亦可与SA-150D组合成“红外墙” OWL-1型主动红外入侵控测器由红外光束发射器和接收器组成,当入侵者进入警戒线遮挡红外光束时,触发报警。主要适用于室内外远距离报警。

40. 1、属于线控型探测器，控制范围为线状分布。隐蔽性好。1、属于线控型探测器，控制范围为线状分布。隐蔽性好。 2、监控距离百米以上，最短遮光时间通常0.02S左右触发报警 3、用于室内工作可靠性较高，用于室外最好选双技术。 4、注意维护，保持镜面清洁。 5、可因环境不同随意配置，使用起来灵活方便。 主动式红外探测器的主要特点及安装使用要点

41. （二）被动红外探测器 • 不需要附加红外辐射光源，本身不发射任何能量直接探测来自移动目标的红外辐射。 • 不同温度下物体的红外辐射峰值波长

42. 1、基本工作原理：由光学系统、热传感器及报警控制器组成，通过红外传感器探测人体红外辐射，转换成电信号，经处理送往控制器报警。1、基本工作原理：由光学系统、热传感器及报警控制器组成，通过红外传感器探测人体红外辐射，转换成电信号，经处理送往控制器报警。 被动红外探测器的组成及基本工作原理 红外辐射 光学系统 光学系统 红外传感器 光学系统

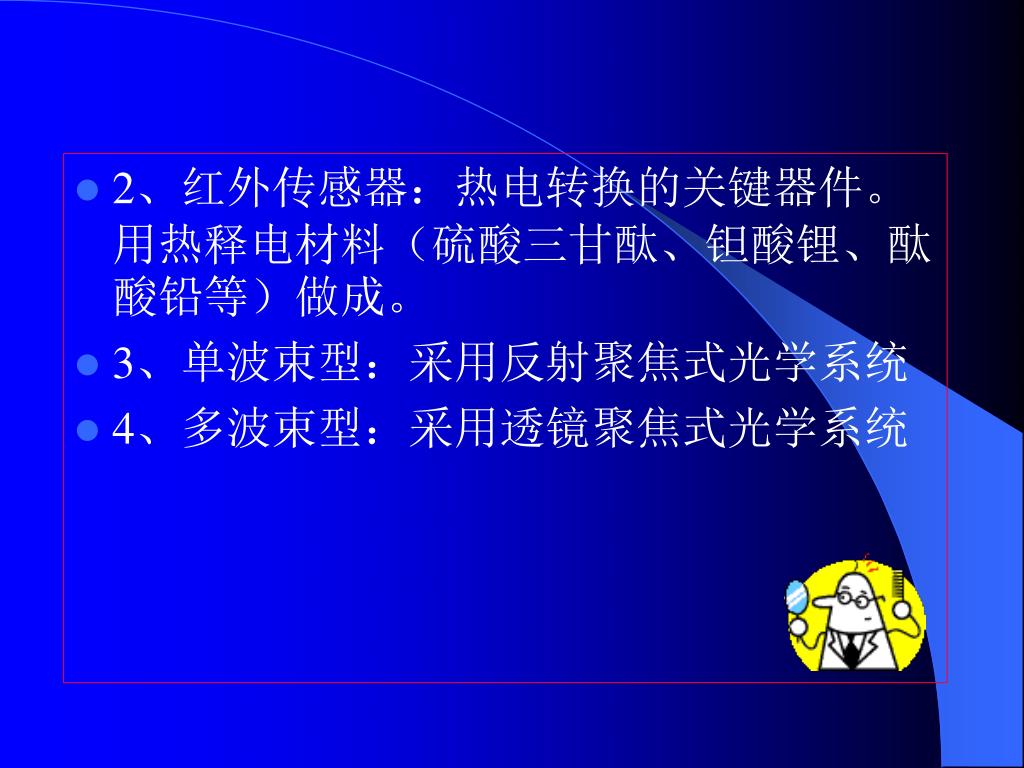

43. 2、红外传感器：热电转换的关键器件。用热释电材料（硫酸三甘酞、钽酸锂、酞酸铅等）做成。2、红外传感器：热电转换的关键器件。用热释电材料（硫酸三甘酞、钽酸锂、酞酸铅等）做成。 • 3、单波束型：采用反射聚焦式光学系统 • 4、多波束型：采用透镜聚焦式光学系统

44. 最优的性价比吸顶安装，360°探测下视范围（H×φ）：4.5m×9m内置高能专用锂电，电池连续使用寿命2~4年，发射距离：150m 发射频率：315MHz可匹配各种无线报警主机最优的性价比吸顶安装，360°探测下视范围（H×φ）：4.5m×9m内置高能专用锂电，电池连续使用寿命2~4年，发射距离：150m 发射频率：315MHz可匹配各种无线报警主机 红外广角型探头的防范区域是以其透镜始点，向前散发120度，长8米的圆锥形的探测区域，在这区域内，只要是热能动物在区域内活动，其散发的红外热能将被吸收。

45. 1、属于空间形探测器、隐蔽性好，功耗低。 2、穿透性差，防区不应有障碍物，避免探测盲区。 3、红外探头不能对准发热体。 4、基本属于室内型。 5、同一室内安装时，相互间不产生干扰。 被动红外探测器的特点及安装使用要点

46. 有线红外幕帘/广角探测器产品型号：HW-Y产品价格：160 元产品特点：采用美国军用红外传感器进行信号采集探测与摩托罗拉芯片组合集成单片机智能技术控制，自动温补偿，微电流省耗无误报，无漏报，探测距离远，工作稳定，性能可靠，外形精巧，美观大方。可防小动物，阳光等不定因素，抗电磁干扰。内置防拆开关。 吸顶型红外探测器产品型号：HW-D 采用美国军用红外传感器进行信号采集探测与摩托罗拉芯片组合集成单片机智能技术控制，自动温补偿，微电流省耗无误报，无漏报，探测距离远，工作稳定，性能可靠，外形精巧，美观大方。可防小动物，阳光等不定因素，抗电磁干扰。内置防拆开关。

47. 远距离无线被动红外探测器-  热释电被红外探测器，探测距离8-12米，视角度84度，自动温度补偿，数字自由编码，调频发射距离1-3公里。HT-8080-2 无线被动红外入侵探测器，由专用红外传感信号处理芯片、双元热释电传感器、菲涅尔透镜、数字编码发射电路、供电电源（AC/DC）组成，采用一体化设计，稳定可靠，抗干扰能力强。用于室内探测入侵者的人体红外热幅射，并将入侵信号通过无线传输的方式发射给报警主机。 功能简介： 1、探测警戒范围内的活动人体目标，发射数字编码信号，用无线传输方式报警。2、抗灯光、热气流、电磁幅射、宠物干扰。3、环境温度变化自动补偿灵敏度。4、发射电路采用声表面滤波器，频率稳定。5、三档探测灵敏度调节。6、可配可充备用电池，平时涓流充电，交流停电自动切换直流供电。7、内设防拆保护，当探测器被拆时，自动向报警主机发射防拆报警信号。8、交流供电，直流备用，涓流充电，自动切换

48. 三、开关式探测器 • 开关式探测器 利用开关通、断控制报警（点控） 类型： 1、磁控开关 ：由永久磁铁和磁控管组成。靠开 关门窗报警 安装方式：嵌入、平行、端对端式，分别 安装在 门框窗框和活动门窗上 要点：注意钢铁门和木门开关在使用中的不同 注意安装间隙

49. 干簧管：内部充满惰性气体的玻璃管内装两个金属簧片形成触点，磁铁靠进触点吸合，不报警干簧管：内部充满惰性气体的玻璃管内装两个金属簧片形成触点，磁铁靠进触点吸合，不报警 品牌：LUGANA产品说明：最大开关功率：1W最大触点初始电阻：200mOhm启动值（灵敏度）：7-35AT释放值：4AT最大触点电容：0.4pF最小绝缘阻抗：1000000000欧姆典型谐振频率：12kHz电气寿命：50000000(10mA50mVDC)工作温度：-40--+125 大开关电流：0.1A最大负载电流：0.3A最大触点初始电阻：200mOhm启动值（灵敏度）：7-35AT释放值：4AT最大触点电容：0.4pF最小绝缘阻抗：1000000000欧姆典型谐振频率：12kHz电气寿命：50000000(10mA50mVDC)工作温度：-40--+125

50. 门磁 特点：适用于木门外壳材料：ABS工作距离：15-20/20-25mm安装方式：贴装式开关形式：常闭型(NC)--断路报警常开型(NO)--通路报警常开常闭型--NO&NO电流/电压/功率：0.5DCA/100DCV/10W
