Isdn y ddr

ISDN y DDR


Repaso de isdn

Repaso de ISDN

  • Tecnología de acceso WAN que puede ser usada como una solución a los problemas de bajo ancho de banda que pequeñas oficinas o usuarios de dial-in tienen con servicios de dial-in telefónico tradicional.

  • La tecnología de ISDN permite el uso de datos digitales en el local loop, proporcionando mejores velocidades de acceso para los usuarios remotos.

  • ISDN es generalmente usado para telecommuting y networking de oficinas pequeñas y remotas dentro de la LAN corporativa.

  • ISDN es un servicio versátil capaz de llevar tráfico de voz, video y datos. Es posible usar múltiples canales para llevar diferentes tipos de tráfico sobre una simple conexión.

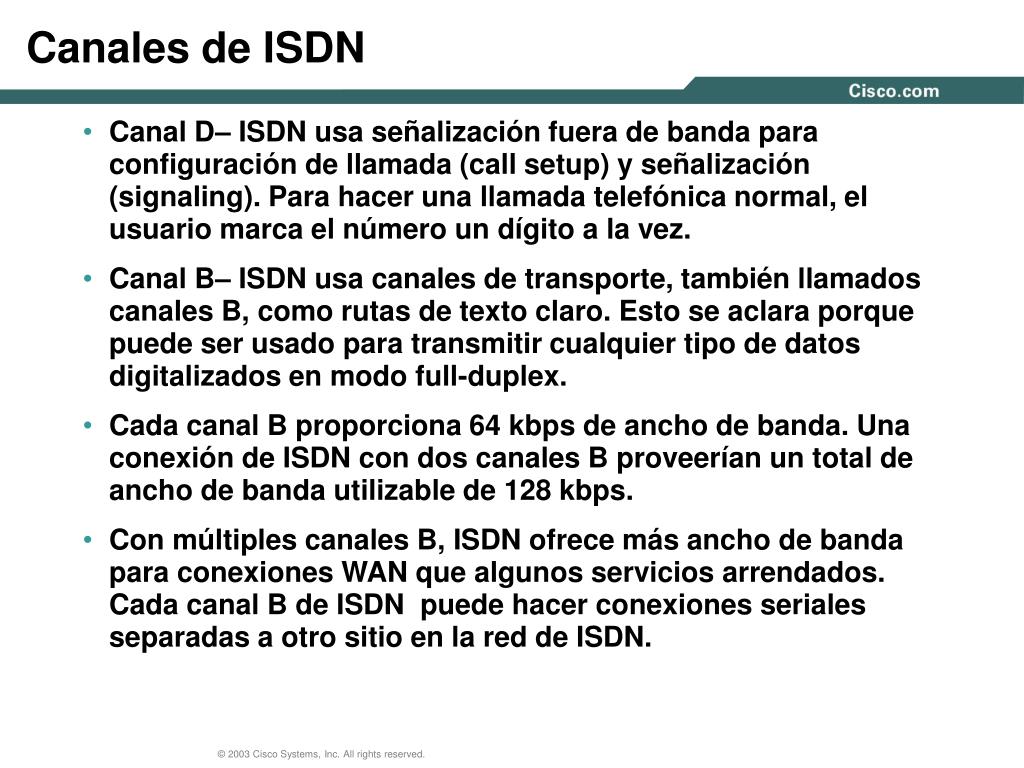

Canales de isdn

Canales de ISDN

  • Canal D– ISDN usa señalización fuera de banda para configuración de llamada (call setup) y señalización (signaling). Para hacer una llamada telefónica normal, el usuario marca el número un dígito a la vez.

  • Canal B– ISDN usa canales de transporte, también llamados canales B, como rutas de texto claro. Esto se aclara porque puede ser usado para transmitir cualquier tipo de datos digitalizados en modo full-duplex.

  • Cada canal B proporciona 64 kbps de ancho de banda. Una conexión de ISDN con dos canales B proveerían un total de ancho de banda utilizable de 128 kbps.

  • Con múltiples canales B, ISDN ofrece más ancho de banda para conexiones WAN que algunos servicios arrendados. Cada canal B de ISDN puede hacer conexiones seriales separadas a otro sitio en la red de ISDN.


Protocolos de isdn

Protocolos de ISDN

  • Mantenidos por el Sector de Estandarización de International Telecommunication Union Telecommunication (ITU-T).

  • Protocolos E – Recomienda estándares de la red de telefonía para ISDN. Por ejemplo, el protocolo E.164 describe el direccionamiento internacional para ISDN.

  • Protocolos I – Manejo de conceptos, terminología y métodos generales. Las series I.100 incluyen conceptos generales de ISDN y la estructura de otras recomendaciones series-I. I.200 trata de aspectos de servicio de ISDN. I.300 describe los aspectos de red. I.400 describe cómo la UNI es proporcionada.

  • Protocolos Q – Cubre cómo debería operar la conmutación y señalización. El término señalización en este contexto significa el proceso de establecer una llamada de ISDN.


M todos de acceso de isdn

Métodos de Acceso de ISDN

  • ISDN especifica dos métodos de acceso estándar, BRI y PRI.

  • BRI usa dos canales B de 64 kbps más un canal D de 16 kbps.

  • En Norte América y Japón, PRI ofrece veintitres canales B de 64 kbps y un canal D de 64 kbps.

  • En Europa y muchos del resto del mundo, PRI ofrece 30 canales B y un canal D.

  • PRI usa una Unidad de Servicio de Datos/Unidad de Servicio de Canal – Data Service Unit/Channel Service Unit (DSU/CSU) – para conexiones T1/E1.


M todos de acceso de isdn1

Métodos de Acceso de ISDN


Procesamiento de conexi n de isdn

Procesamiento de Conexión de ISDN

  • Varios intercambios deberán ocurrir para conectar un router a otro usando ISDN.

  • El canal D es usado entre el router y el switch de ISDN. El canal D entre el router y el switch de ISDN siempre está activo.

  • El canal D es usado para funciones de control de llamada tales como configuración de llamada, señalización y terminación.

  • La señalización Signal System 7 (SS7) es usada entre los switches dentro de la red de proveedor de servicio.


Pasos en el proceso de isdn

Pasos en el proceso de ISDN

La siguiente secuencia de eventos ocurre durante el establecimiento de una llamada BRI o PRI:

  • La parte llamando envíe el número de ISDN TE destino al switch local sobre el canal-D.

  • El switch local usa el protocolo de señalización SS7 para configurar una ruta y pasar el número llamado al switch de ISDN remoto.

  • Las señales del switch al destino sobre el canal D. El dispositivo destino ISDN NT-1 envía un mensaje de conectar-llamada (call-connect) al switch de ISDN remoto.

  • El switch de ISDN remoto usa SS7 para enviar un mensaje call-connect al switch local.

  • El switch local de ISDN conecta un canal B end-to-end, dejando el otro canal B disponible para una nueva conversación o transferencia de datos. Ambos canales B pueden ser usados simultáneamente.


Pasos de conexi n

Pasos de Conexión

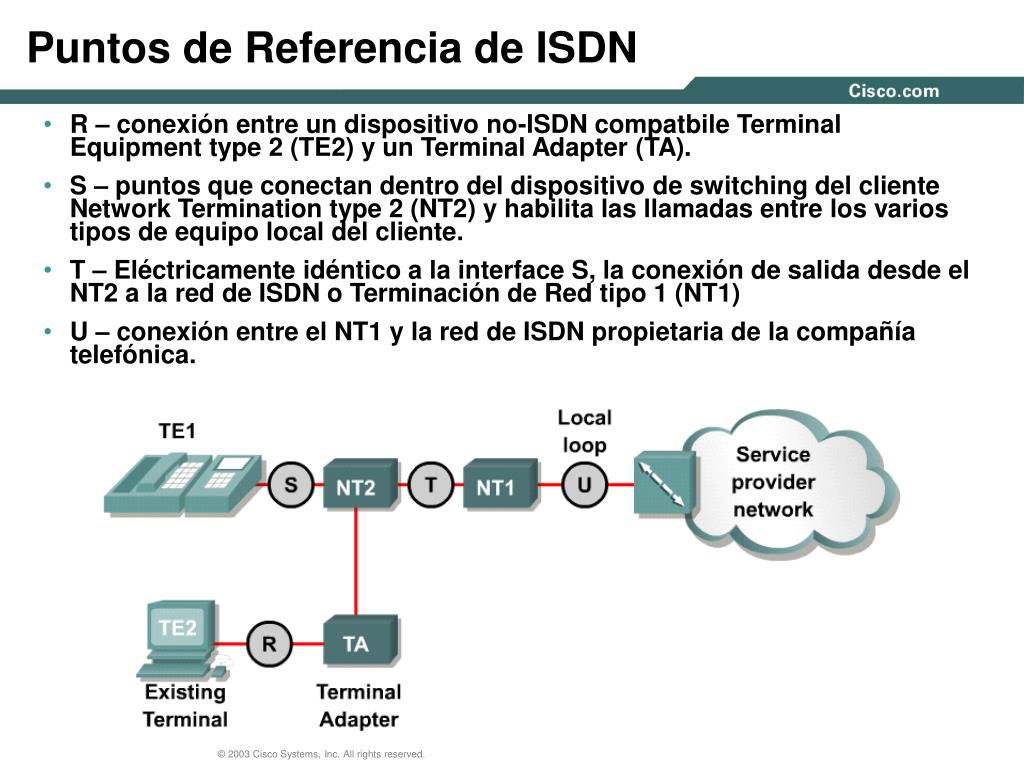

Puntos de referencia de isdn

Puntos de Referencia de ISDN

  • R – conexión entre un dispositivo no-ISDN compatbile Terminal Equipment type 2 (TE2) y un Terminal Adapter (TA).

  • S – puntos que conectan dentro del dispositivo de switching del cliente Network Termination type 2 (NT2) y habilita las llamadas entre los varios tipos de equipo local del cliente.

  • T – Eléctricamente idéntico a la interface S, la conexión de salida desde el NT2 a la red de ISDN o Terminación de Red tipo 1 (NT1)

  • U – conexión entre el NT1 y la red de ISDN propietaria de la compañía telefónica.


Dispositivos isdn

Dispositivos ISDN


Interfaces de router isdn

Interfaces de Router ISDN

  • Para seleccionar un router Cisco con la interface apropiada de ISDN, haga lo siguiente:

  • Determine si el router soporta ISDN BRI. Busque en la parte trasera del router un conector BRI o una Tarjeta Interface WAN BRI (WIC).

  • Si el router tiene una interface U éste tiene un NT1 interno.

  • Si el router tiene una interface S/T, entonces podría necesitar una NT1 externa para conectarse al proveedor de ISDN. (NT1 es CPE en US.)

  • Si el router tiene un conector etiquetado BRI entonces este ya es ISDN-activo. Con una interface ISDN nativa ya interna, el router es un TE1.


Opciones de instalaci n

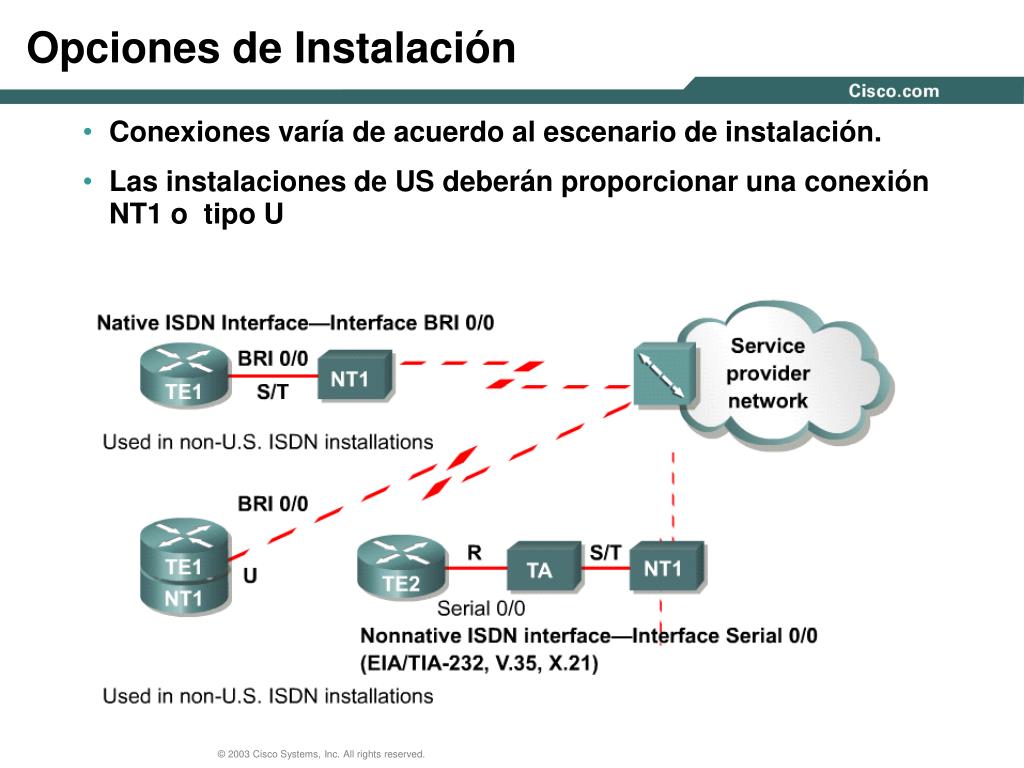

Opciones de Instalación

  • Conexiones varía de acuerdo al escenario de instalación.

  • Las instalaciones de US deberán proporcionar una conexión NT1 o tipo U

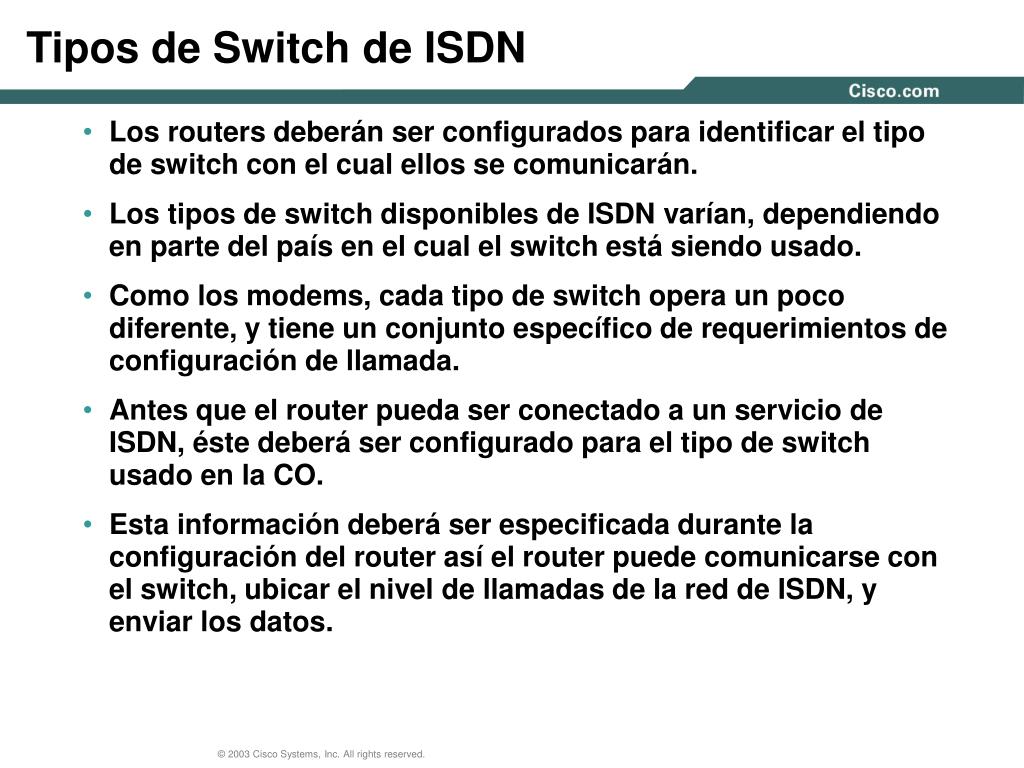

Tipos de switch de isdn

Tipos de Switch de ISDN

  • Los routers deberán ser configurados para identificar el tipo de switch con el cual ellos se comunicarán.

  • Los tipos de switch disponibles de ISDN varían, dependiendo en parte del país en el cual el switch está siendo usado.

  • Como los modems, cada tipo de switch opera un poco diferente, y tiene un conjunto específico de requerimientos de configuración de llamada.

  • Antes que el router pueda ser conectado a un servicio de ISDN, éste deberá ser configurado para el tipo de switch usado en la CO.

  • Esta información deberá ser especificada durante la configuración del router así el router puede comunicarse con el switch, ubicar el nivel de llamadas de la red de ISDN, y enviar los datos.


Spids

SPIDs

  • Un Identificador de Perfil de Servicio –Service Profile Identifier (SPIDs) –es un número proporcionado por el carrier de ISDN para identificar la línea de configuración del servicio BRI. Los SPIDs idenfirican cada canal B hacia el switch en la oficina central.

  • Los SPIDs permiten múltiples dispositivos ISDN, tales como equipo de voz y datos, para compartir el local loop. Cada SPID apunta a la línea de configuración e información de configuración

  • SPIDs son usados solamente en Norte América y Japón.

  • SPIDs usualmente se parecen a los números telefónicos

  • Los SPIDs son procesados cuando el router inicialmente se conecta al switch de ISDN.

  • Si los SPIDs son necesarios, pero no son configurados correctamente, la inicialización fallará, y los servicios de ISDN no podrán ser usados.


Isdn y ddr

Configuración de ISDN

Presentation_ID

16

16

16

© 2003 Cisco Systems, Inc. All rights reserved.


Configuraci n de isdn bri

Configuración de ISDN BRI

  • Especifique el tipo de switch.

    • En modo de configuración global: configure el tipo de switch de ISDN idénticamente para todas las interfaces ISDN.

    • En modo de configuración de interface: para reflejar un tipo de switch alterno.

    • router(config)#isdn switch-type switch-type

  • Configure SPIDs si es necesario.

    • Cuando el servicio de ISDN es instalado, el proveedor de servicio entregará la información acerca de los SPIDs.

    • El formato de los SPIDs puede variar dependiendo del tipo de switch de ISDN y requerimientos específicos del proveedor.

    • El argumento opcional define un número directorio de marcado local

    • router(config-if)#isdn spid1 spid-number [ldn]


Configuraci n de isdn pri

Configuración de ISDN PRI

  • Especifique el tipo de switch PRI correcto con las interfaces del router en la CO del proveedor de ISDN.

    • Use el comando isdn switch-type usado por el proveedor para a el cual se conecta el PRI. Como con BRI, este comando puede ser ingresado globalmente o en modo de configuración de interface.

  • Especifique el controlador T1/E1, tipo de entramado (framing), y código de línea para la facilidad del proveedor de ISDN.

    • Porque los routers se conecta a el PRI usando T1/E1, la interface física en el router que se conecta a la línea arrendada es llamada controller T1, o una controller E1.

    • Los canales de ISDN PRI D y PRI B son configurados separadamente de la controller, usando el comando de interface serial.

  • Haga un grupo PRI de timeslot para la facilidad T1/E1 e indique la velocidad usada.


Configuraci n de controller t1

Configuración de Controller (T1)

  • Especifique el controller y el slot/puerto en el router donde la tarjeta PRI es localizada:

    router(config)#controller t1 {slot/port}

  • Configure el framing como sea indicado por el proveedor de servicio:

    router(config-controller)#framing {sf | esf}

  • Identifique el método de señalización de la capa-física en la facilidad digital del proveedor:

    router(config-controller)#linecode {ami | b8zs| hdb3}

  • Configure la interface especificada para la operación de PRI y el número de timeslots arreglados que son asignados a la facilidad digital del proveedor:

    router(config-controller)#pri-group [time-slots-range]

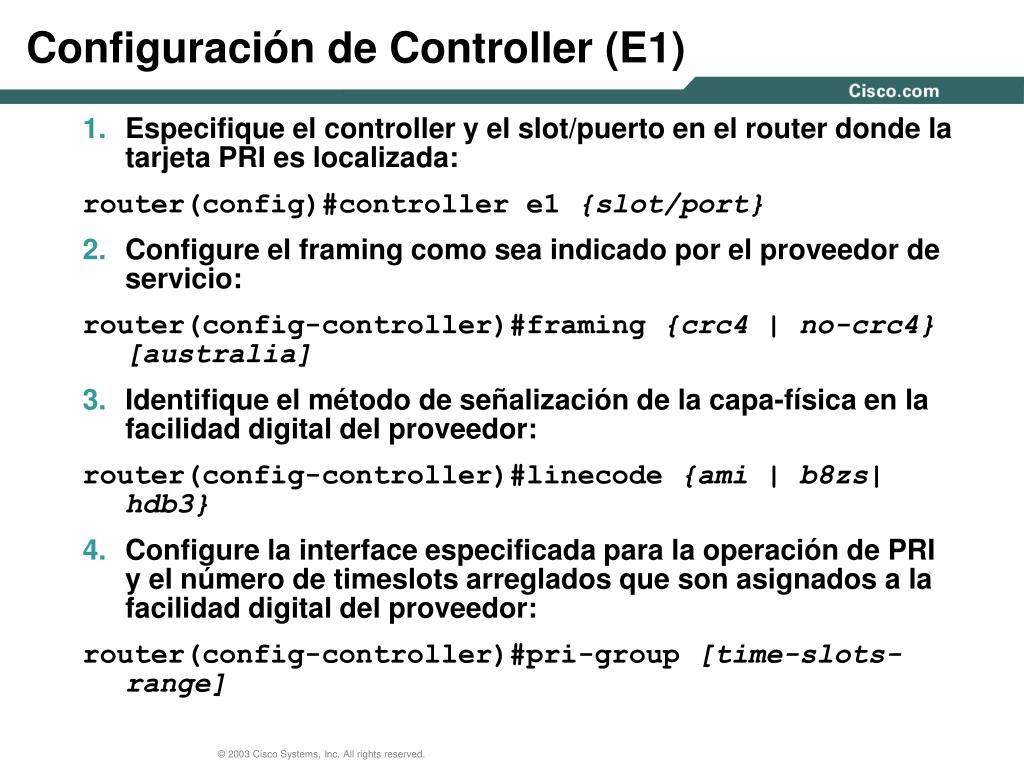

Configuraci n de controller e1

Configuración de Controller (E1)

  • Especifique el controller y el slot/puerto en el router donde la tarjeta PRI es localizada:

    router(config)#controller e1 {slot/port}

  • Configure el framing como sea indicado por el proveedor de servicio:

    router(config-controller)#framing {crc4 | no-crc4} [australia]

  • Identifique el método de señalización de la capa-física en la facilidad digital del proveedor:

    router(config-controller)#linecode {ami | b8zs| hdb3}

  • Configure la interface especificada para la operación de PRI y el número de timeslots arreglados que son asignados a la facilidad digital del proveedor:

    router(config-controller)#pri-group [time-slots-range]

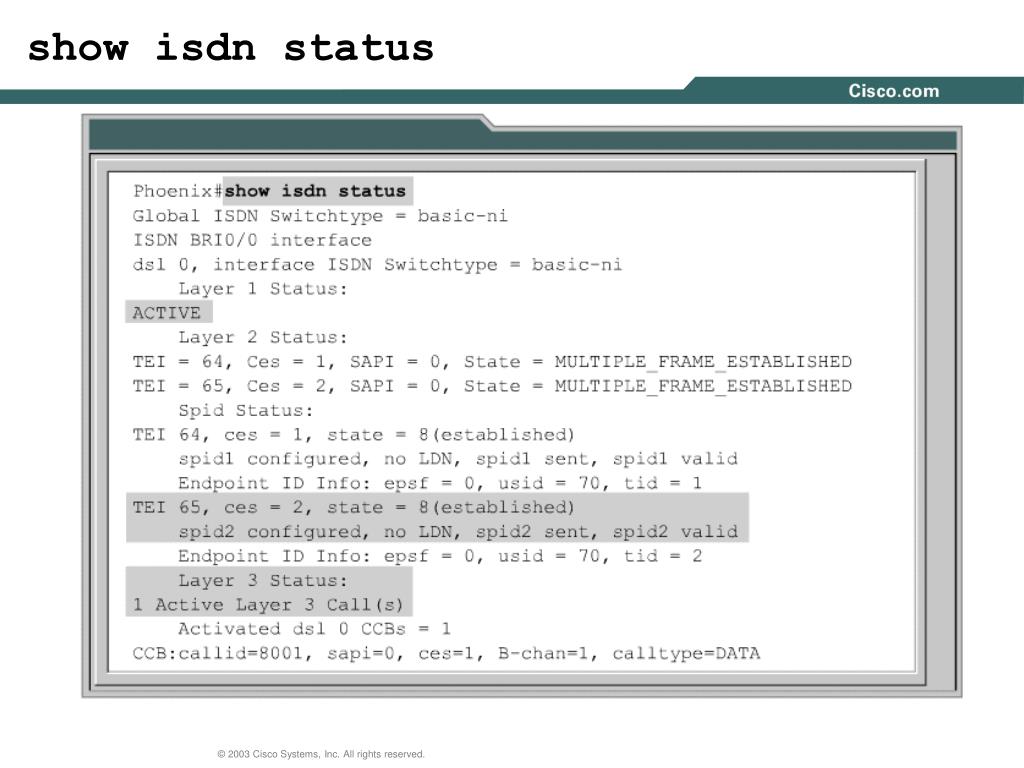

Verificando la configuraci n de isdn

Verificando la Configuración de ISDN

  • Use show isdn status para inspeccionar el estado de las interfaces BRI y verificar que el TE1, o router, está comunicándose correctamente con el switch de ISDN.


Verificando isdn

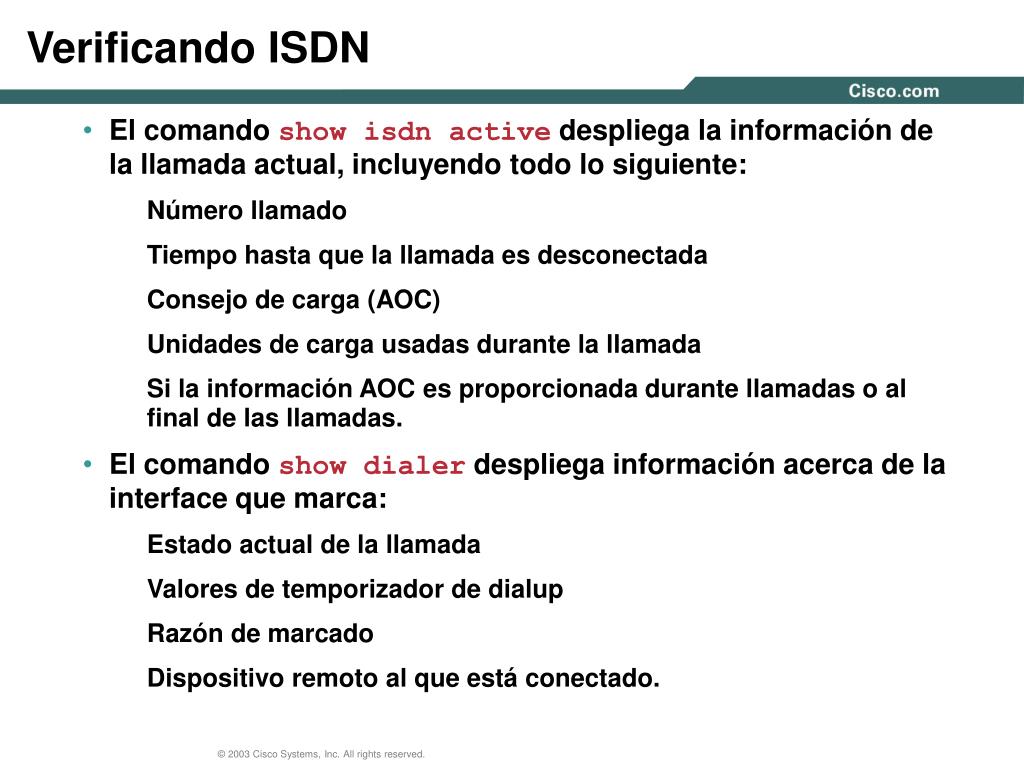

Verificando ISDN

  • El comando show isdn active despliega la información de la llamada actual, incluyendo todo lo siguiente:

    • Número llamado

    • Tiempo hasta que la llamada es desconectada

    • Consejo de carga (AOC)

    • Unidades de carga usadas durante la llamada

    • Si la información AOC es proporcionada durante llamadas o al final de las llamadas.

  • El comando show dialer despliega información acerca de la interface que marca:

    • Estado actual de la llamada

    • Valores de temporizador de dialup

    • Razón de marcado

    • Dispositivo remoto al que está conectado.

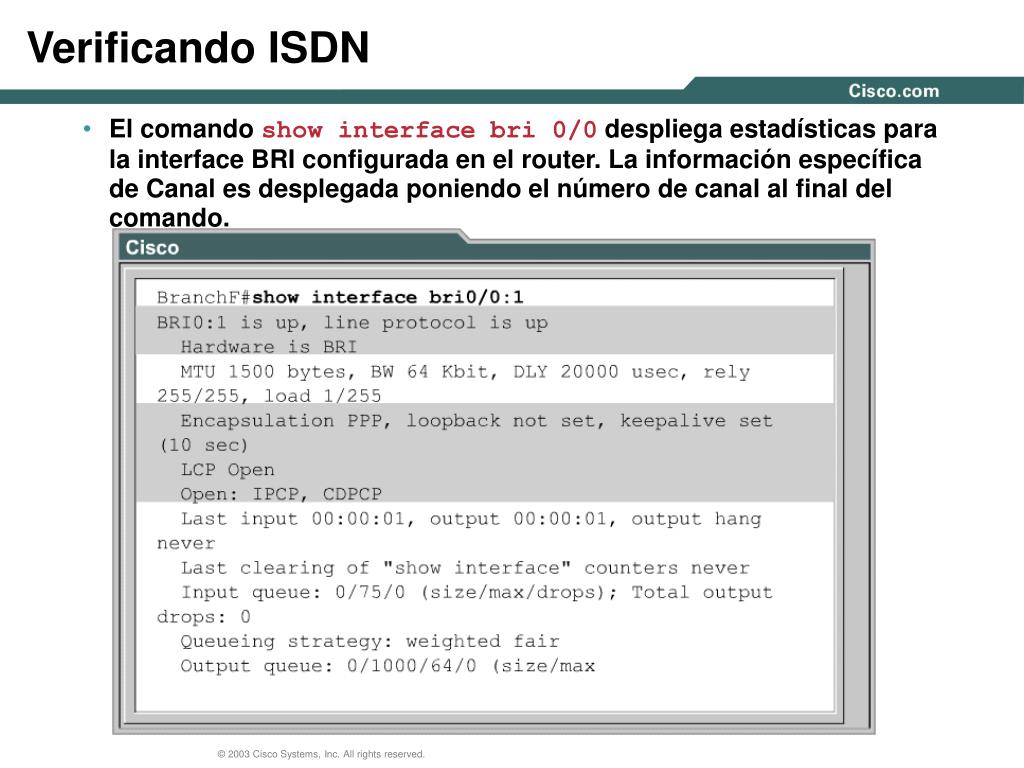

Verificando isdn1

Verificando ISDN

  • El comando showinterface bri 0/0 despliega estadísticas para la interface BRI configurada en el router. La información específica de Canal es desplegada poniendo el número de canal al final del comando.


Debug isdn

Debug ISDN


Isdn y ddr

DDR

Presentation_ID

25

25

25

© 2003 Cisco Systems, Inc. All rights reserved.


Dial on demand routing

Dial-on-Demand Routing

  • Dial-on-demand routing (DDR) es lanzado cuando tráfico que coincide con un conjunto de criterios predefinidos es encolado para ser enviado a una interface con DDR-activado.

  • El tráfico que causa una llamada DDR para ser ubicado es referido como tráfico interesante.

  • Una vez que el router ha transmitido el tráfico interesante, la llamada es terminada.

  • La clave para eficientar la operación de DDR está en la definición del tráfico interesante.

  • El tráfico interesante es definido con el comando dialer-list.


Dialer lists

Dialer Lists

  • Las Dialer Lists pueden permitir todo el tráfico de un protocolo específico para levantar un enlace DDR, o ellas pueden comprobar una lista de acceso para ver qué tipos de tráfico específico debería levantar el enlace.

  • Las Dialer lists no filtran tráfico en una interface. Incluso el tráfico que no es interesante será reenviado si la conexión hacia el destino está activa.

  • La configuración de idle timer especifica la longitud de tiempo que el router debería permanecer conectado si tráfico interesante no ha sido enviado. Solamente tráfico interesante reinicia el idle timer.


Operaci n de ddr

Operación de DDR


Configuraci n legacy ddr

Configuración Legacy DDR


Definiendo rutas est ticas

Definiendo Rutas Estáticas

  • Cuando un protocolo de enrutamiento dinámico es usado, la interface DDR marcará al sitio remoto para cada actualización de enrutamiento o mensaje Hello si estos paquetes están definidos como tráfico interesante. Para prefenir la activación frecuente o constante del enlace DDR necesario para soportar protocolos de enrutamiento dinámico, configure las rutas necesarias estáticamente.


Definiendo tr fico interesante

Definiendo Tráfico Interesante

  • Las llamadas de DDR son establecidas por el tráfico interesante definido como:

    • Tráfico de IP de un tipo de protocolo particular

    • Paquetes con una dirección origen o destino particular

    • Otro criterio que es definido por el administrador de red

  • Use el comando dialer-list para identificar tráfico interesante.

  • El valor dialer-group-num es un entero entre 1 y 10 que identifica el dialer list hacia el router.

    • router(config)#dialer-list dialer-group-num protocol protocol-name {permit | deny | list access-list-number}


Ejemplo de dialer list

Ejemplo de Dialer List

  • El Dialer list número 2 usa la lista de acceso 101 para definir el tráfico interesante

  • La lista de acceso 101 identifica protocolos específicos que son interesantes. (En este caso son protocolos que no son interesantes.)


Configure ppp

Configure PPP


Dialer groups

Dialer Groups

  • Los dialer group asocian un dialer list con una interface.

  • Los dialer groups son configurados en la interface.


Dialer map

Dialer Map

  • El comando Dialer map asocia la dirección del protocolo remoto al número telefónico. Este comando es necesario para marcar a múltiples sitios.

  • Idle-timeout es usado para especificar el número de segundos libres después del último paquete interesante antes que la llamada es desconectada. El predeterminado es 120.


Isdn y ddr

Dialer Profiles

Presentation_ID

36

36

36

© 2003 Cisco Systems, Inc. All rights reserved.


Dialer profiles

Dialer Profiles

  • Dialer profiles eliminan la configuración de la interface física recibiendo o haciendo llamadas y solamente unen la configuración a la interface en base por-llamada

  • Dialer profiles permiten a las interfaces físicas para dinámicamente tomar diferentes características basados en requerimientos de llamada entrante o saliente.

  • Dialer profiles separan la porción lógica de DDR, tales como la capa de red, encapsulación y parámetros dialer, de la interface física que hace o recibe llamadas.

  • Dialer profiles pueden hacer lo siguiente:

    • Definir el encapsulamiento y listas de control de acceso

    • Determinar el mínimo o máximo de llamadas

    • Encender o apagar funciones


Ejemplo de dialer profile

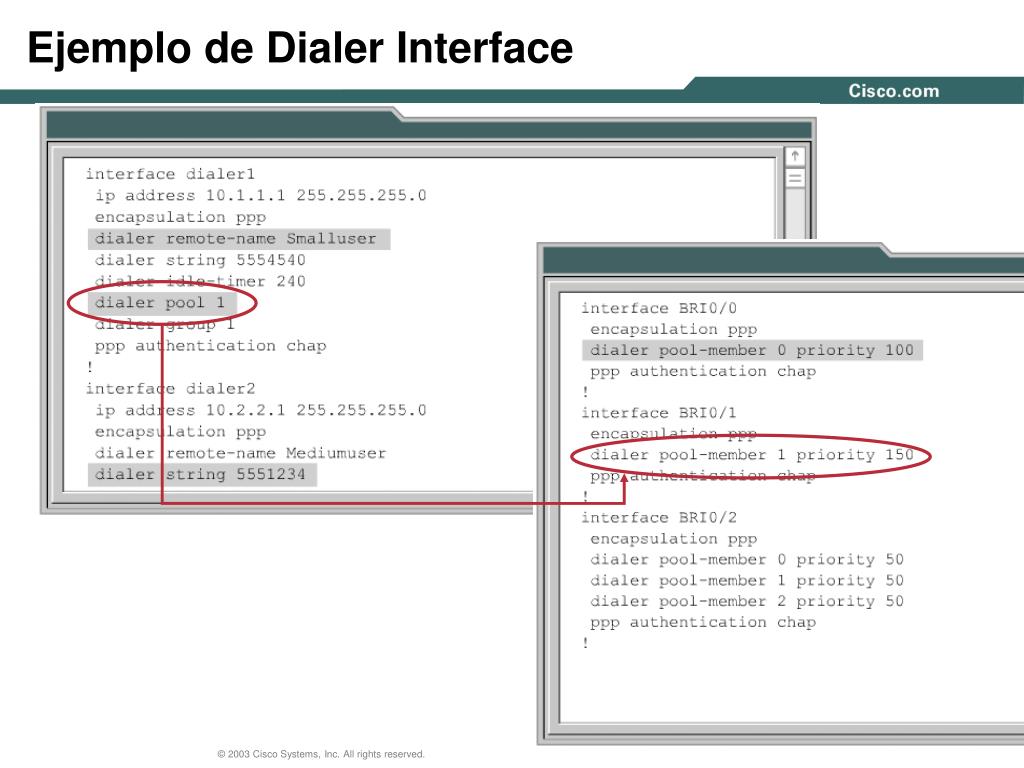

Ejemplo de Dialer Profile

  • Dialer interface – Una entidad lógica que usa un dialer profile por-destino.

  • Dialer pool – Cada interface dialer se refiere a un dialer pool, el cual es un grupo de una o más interfaces físicas asociadas con un dialer profile.

  • Physical interfaces – Interfaces en un dialer pool que son configuradas por parámetros de encapsulamiento y para identificar los dialer pools al cual pertenece la interface.


Dialer pools

Dialer Pools

  • Una interface puede ser asignada a múltiples dialer pools usando múltiples comandos dialer pool-member.

  • Si más de una interface física existe en el pool, use la opción priority del comando dialer pool-member para configurar la prioridad de la interface dentro de un dialer pool.

  • Si múltiples llamadas necesitan ser establecidas y solo una interface está disponible, entonces el dialer pool con la más alta prioridad es el que es marcado.

  • Una combinación de cualquiera de estas interfaces puede ser usada con dialer pools:

    • Synchronous Serial

    • Asynchronous Serial

    • BRI

    • PRI


Configurando dialer profiles

Configurando Dialer Profiles

Para configurar la interface dialer, realice las siguientes tareas:

  • Configure una o más interfaces dialer con todos los comandos básicos de DDR:

    • IP address

    • Encapsulation type and authentication

    • Idle-timer

    • Dialer-group for interesting traffic

  • Configure un dialer string y dialer remote-name para especificar el nombre del router remoto y número telefónico para macarle. El dialer pool asocia esta interface lógica con un pool de interfaces físicas.

  • Configure las interfaces físicas y asigne a un dialer ppol usando el comando dialer pool-member


Ejemplo de dialer interface

Ejemplo de Dialer Interface


Isdn y ddr

Verificando DDR

Presentation_ID

42

42

42

© 2003 Cisco Systems, Inc. All rights reserved.


Show dialer

show dialer


Show isdn active

show isdn active


Show isdn status

show isdn status


Isdn y ddr

Presentation_ID

46

46

46

© 2003 Cisco Systems, Inc. All rights reserved.


  • Login
