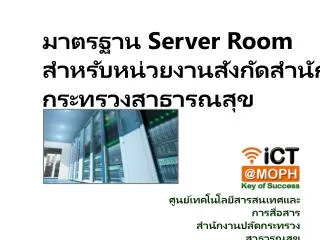

  1. มาตรฐาน Server Room สำหรับหน่วยงานสังกัดสำนักงานปลัด กระทรวงสาธารณสุข ศูนย์เทคโนโลยีสารสนเทศและการสื่อสาร สำนักงานปลัดกระทรวงสาธารณสุข พฤศจิกายน 2556

  2. Server Room หมายถึง ห้องปฏิบัติการระบบเครือข่ายคอมพิวเตอร์ ศูนย์ข้อมูลสารสนเทศ ศูนย์กลางให้บริการสนับสนุนโครงสร้างพื้นฐานด้านเทคโนโลยีสารสนเทศและการสื่อสาร ประกอบด้วยเครื่องคอมพิวเตอร์แม่ข่าย (Server) อุปกรณ์ระบบเครือข่าย (NetworkSystem) HardWare และ SoftWare สนับสนุนต่างๆ ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก http://vnc-supply.com

  3. Data Center ศูนย์ข้อมูล (Data Center) เป็นพื้นที่ใช้จัดวางระบบประมวลผลกลาง และระบบเครือข่ายคอมพิวเตอร์ขององค์กร โดยมากจะเป็นการเชื่อมต่อมาใช้บริการผ่านระบบเครือข่ายที่มาจากภายนอก การออกแบบ Data Center จะคำนึงถึง ความมีเสถียรภาพ ความพร้อมใช้งาน การบำรุงรักษา ความเหมาะสมในการลงทุน ความปลอดภัย และการรองรับการขยาย ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก http://vnc-supply.com

  4. ระบบโครงสร้างเครือข่าย (Network Infrastructure) เป็นระบบแบบ Redundant มีความสามารถในการป้องกันความเสี่ยงที่เกิดจากความเสียหาย ณ จุดใดจุดหนึ่งคือ ไม่ว่าอุปกรณ์ตัวใดตัวหนึ่งชำรุดหรือหยุดการทำงาน ระบบก็ยังสามารถใช้งานต่อไปได้โดยที่การใช้งานระบบและการสื่อสารทุกอย่างจะไม่หยุดชะงัก ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก INTERNET

  5. ระบบจ่ายกระแสไฟฟ้า และไฟฟ้าสำรอง (Power System) ระบบป้องกันไฟฟ้ากระโชก (Surge Protection) และมี Generator จ่ายกระแสไฟฟ้าเมื่อเกิดปัญหาไฟฟ้าขัดข้อง โดยมีถังน้ำมันเชื้อเพลิงสำรอง เพื่อให้สามารถจ่ายกระแสไฟฟ้าเข้าระบบได้อย่างต่อเนื่อง ระบบไฟฟ้าสำรอง(UPS) ใช้เทคโนโลยีที่เป็นมิตรกับสิ่งแวดล้อม เช่น Fly Wheel UPS (Battery Less) อันเป็นเทคโนโลยีที่ไม่ก่อให้เกิดมลพิษ ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER และ EGA / ภาพจาก INTERNET

  6. ระบบป้องกันอัคคีภัย(Fire Protection) ติดตั้งหัวฉีดและอุปกรณ์ตรวจจับควันไฟ HSSD (High Sense Smoke Detector) ทั่วพื้นที่ ซึ่งเป็นอุปกรณ์ทำงานแบบ Pro-active นอกจากนี้ ระบบดับเพลิงเป็นแบบหมอกน้ำ (Water Mist System) ซึ่งเป็นระบบดับเพลิงที่ไม่ก่อให้ เกิดปัญหากับอุปกรณ์อิเล็กทรอนิกส์ ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก http://vnc-supply.com

  7. ระบบปรับอากาศและกระจายความเย็น (Cooling & Air Flow) ระบบปรับอากาศเป็นระบบ Water Cooled Chiller คือ ใช้การใช้น้ำเย็นจากอาคารในการให้ความเย็น โดยสามารถควบคุมอุณหภูมิและความชื้นให้อยู่ในเกณฑ์มาตรฐานโดยการใช้เทคนิค การปล่อยลมเย็นใต้พื้นเพื่อกระจายความเย็นให้ทั่วบริเวณ ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก http://vnc-supply.com

  8. ระบบความปลอดภัย(Security Protection) ห้อง Data Center มีการป้องกันความปลอดภัยโดยการเข้า-ออกด้วยระบบคีย์การ์ด หรือ ระบบพิสูจน์ตัวตน(สแกนลายนิ้วมือหรือใบหน้า) พร้อมด้วยเจ้าหน้าที่รักษาความปลอดภัยตลอด 24 ชั่วโมง และกล้องวงจรปิดในทุกพื้นที่ของห้อง ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก INTERNET

  9. ระบบโครงสร้างทางกายภาพระบบโครงสร้างทางกายภาพ 1. พื้นยกระดับสำเร็จรูป แบบทึบ (Raised Floor System) สูงจากพื้นอาคารไม่น้อยกว่า 40 cm ป้องกันการเกิดไฟฟ้าสถิต ติดตั้งฉนวนกันความร้อนแบบ Close Cell Insulation ขอบคุณข้อมูลจาก EGA / ภาพจาก INTERNET

  10. ระบบโครงสร้างทางกายภาพระบบโครงสร้างทางกายภาพ 2. ผนังกั้นห้อง ประตู และฝ้าเพดาน ควรเป็นแบบมีฉนวน เป็นวัสดุ Sandwich panel หรือกระจกใสแบบนิรภัย (Tempered Class) มีม่านอำพรางสายตา ขอบคุณข้อมูลจาก EGA / ภาพจาก INTERNET

  11. พื้นที่ของ Server Room ควรมีขนาดที่เหมาะสม ไม่แออัด 1-2 Servers ประมาณ 200 ตารางฟุต 2-10 Servers ประมาณ 500 ตารางฟุต 10-100 Servers ประมาณ 1,000 ตารางฟุต 100-1000 Servers ประมาณ 5,000 ตารางฟุต ขอบคุณข้อมูลจาก EGA / ภาพจาก INTERNET

  12. Private Cloud Computing เทคโนโลยีที่มีรูปแบบการใช้ทรัพยากรคอมพิวเตอร์ทั้งฮาร์ดแวร์ และซอฟต์แวร์บนระบบเครือข่าย ภายใต้เทคโนโลยีแบบเสมือนจริง(Virtualization) ใช้สำหรับภายในองค์กร ขอบคุณข้อมูลจาก PTT ICT GREEN DATA CENTER / ภาพจาก INTERNET

  13. ข้อดีของ Private Cloud 1) การเข้าใช้งานบริการนั้นทำได้ง่าย รวดเร็ว 2) Scalable และความยืดหยุ่น 3) ประหยัดค่าใช้จ่าย เพราะการใช้งานทรัพยากรร่วมกัน และการใช้งานเซิร์ฟเวอร์หลาย ๆ ตัวก็จะทำให้เกิด Economy of Scale ขึ้น 4) สะดวกต่อการที่จะย้ายไปใช้งาน Public Cloud Computing ในภายหลัง ขอบคุณข้อมูลจาก http://www.mvt.co.th/ และ http://km.reo15.net / ภาพจาก INTERNET

  14. เครื่องมือสร้างระบบ Private Cloud มีหลากหลายทั้งแบบเสียเงิน เช่น Vmware, vCloud Suite และแบบฟรีที่เป็น Open Source เช่น Eucalyptus (บนDebian), OpenNebula เป็นต้น ขอบคุณข้อมูลและภาพจาก http://www.value.co.th/th/articles/vmware_vCloud.htm

  15. ข้อเสีย Private Cloud 1) ความเสี่ยงที่จะไม่คุ้มค่าในการลงทุน 2) ต้องใช้ความเร็วของ INTERNET ในการเชื่อมต่อที่สูงและมีเสถียรภาพ 3) อาจถูกจู่โจมจาก Hacker หากไม่มีระบบรักษาความปลอดภัยที่เข้มแข็ง และทำให้สูญเสียข้อมูลสำคัญขององค์กร ขอบคุณข้อมูลจาก http://www.mvt.co.th/ และ http://km.reo15.net / ภาพจาก INTERNET

  16. ภาพห้องปฏิบัติการเครือข่ายคอมพิวเตอร์ของ ศทส.สป.สธ.

  17. ภาพห้องปฏิบัติการเครือข่ายคอมพิวเตอร์ของ ศทส.สป.สธ. Core Network Management

  18. ภาพห้องปฏิบัติการเครือข่ายคอมพิวเตอร์ของ ศทส.สป.สธ. ตู้ Server Farm รองรับการจัดทำ Virtual Server

  19. ระบบไฟฟ้า ภาพอาคาร Data Center หม้อแปลงไฟฟ้าที่รับกระแสไฟฟ้าจากการไฟฟ้า

  20. ระบบไฟฟ้า ภาพอาคาร Data Center ตู้ Load Center แบบ 3 Phase ทำหน้าที่จัดสรรกระแสไฟฟ้าไปยังอาคาร

  21. ระบบไฟฟ้า ภาพอาคาร Data Center เครื่อง Generator ปั่นไฟสำรองสำหรับใช้ทั้งอาคาร

  22. ระบบไฟฟ้า ภาพอาคาร Data Center Load Center UPS สำรองไฟฟ้าขนาด 30Kv จำนวน 3 ชุด

  23. ระบบป้องกันอัคคีภัย ภาพอาคาร Data Center ระบบตรวจจับความร้อน ระบบตรวจจับควัน ระบบดับเพลิงอัตโนมัติ แบบใช้ก๊าซ Nitrogen Cylinder

  24. ระบบไฟฉุกเฉิน ภาพอาคาร Data Center

  25. ระบบความปลอดภัย ภาพอาคาร Data Center กล้องวงจรปิด เครื่อง Scan ใบหน้าและลายนิ้วมือ

  26. ระบบปรับอากาศ ภาพอาคาร Data Center เครื่องตรวจจับน้ำรั่วซึม เครื่องปรับอากาศแบบ Chiller ขนาดใหญ่ 3 เครื่อง ทำงานสลับกันอัตโนมัติเพื่อทำความเย็นตลอด 24 ชั่วโมง

  27. ระบบ Raised Floor ภาพอาคาร Data Center ระบบพื้นยกสำเร็จรูปแบบทึบ ระบบ Ground ป้องกันไฟฟ้าสถิต

  28. มาตรฐาน Server Room สำหรับหน่วยงานสังกัดสำนักงานปลัด กระทรวงสาธารณสุข :: ขอขอบคุณแหล่งข้อมูล :: -> PTT ICT GREEN DATA CENTER -> EGA (สำนักงานรัฐบาลอิเล็กทรอนิกส์) -> http://www.meinhardt.net . -> http://vnc-supply.com -> http://www.mvt.co.th/ -> http://km.reo15.net -> http://www.value.co.th/ -> ข้อมูลและภาพจาก INTERNET ศูนย์เทคโนโลยีสารสนเทศและการสื่อสาร สำนักงานปลัดกระทรวงสาธารณสุข พฤศจิกายน 2556
