第十章 总复习

第十章 总复习. 一、电动势的产生与计算方法. 1 、动生电动势 非静电场. 非静电场力. 非静电场. 动生电动势. 2 、感生电动势 感生电场. 和 均对电荷有力的作用. 静电场 是 保守场. 感生电场 是 非保守场. 感生电场和静电场的对比 :. 静电场 由电荷产生 , 是 无旋电场 ; 感生电场 是由变化的磁场 产生 , 是 有旋电场 。. 二、自感、互感. 1 、自感 自感电动势.

Download Presentation

第十章 总复习

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

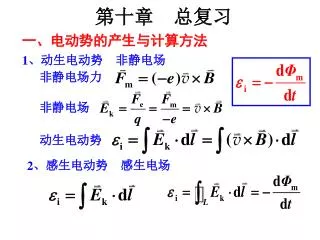

  1. 第十章 总复习 一、电动势的产生与计算方法 1、动生电动势 非静电场 非静电场力 非静电场 动生电动势 2、感生电动势 感生电场

  2. 和 均对电荷有力的作用 • 静电场是保守场 • 感生电场是非保守场 感生电场和静电场的对比: • 静电场由电荷产生, 是无旋电场; • 感生电场是由变化的磁场产生, 是有旋电场。

  3. 二、自感、互感 1、自感 自感电动势 2、互感 互感电动势

  4. 三、磁场的能量 1、磁场的能量 2、磁场的能量密度 电容器贮存的电能 电场能量密度

  5. ---- ++++ 四、位移电流 1、位移电流密度 2、位移电流 位移电流等于通过截面电位移通量对时间的变化率 3、全电流 全电流是连续的!

  6. 填空题: 位移电流和传导电流唯一共同点是:______. 都可以在空间激发磁场 选择题(多选): 关于位移电流和传导电流,叙述正确的是: A B C D (A)位移电流的本质是变化着的电场,而传导电流则是自由电荷的定向运动 (B)传导电流在通过导体时会产生焦耳热,而位移电流则不会产生焦耳热(但不可忽视的是位移电流在介质中有热效应) (C)位移电流也即变化着的电场可以存在于真空、导体、电介质中,而传导电流只能存在于导体中 (D)变化的磁场和它激发的电场在方向上满足左手螺旋关系;而变化的电场和它激发的磁场在方向上呈右手螺旋关系

  7. 【练习题10-2】无限长直导线通有电流 , 有一矩形线圈, 宽a=10cm, 长L=20cm, 以2m·s-1的速度向右运动, 当d=10cm时, 求:(1)线圈中的动生电动势; (2)线圈中的感生电动势; (3)总电势. (以1匝线圈为例) A D B C dx O x 解: (1)线圈向右运动到d处时,只有AB、CD两段产生动生电动势 ,

  8. A D B C dx O x (2)线圈向右运动d处时,线圈面积不变,但磁场B随时间t变化.回路选为顺时针即B、S夹角为0, 感生电动势: (3)一匝线圈中的总电动势为

  9. R B l 【P402习题10-5】在半径为r的圆柱体内充满均匀磁场B,如图所示。有一个长为l的金属杆放在磁场中,若B随时间的变化率为dB/dt >0,求:(1)空间的感生电场? (2)杆上的电动势? O

  10. R B O r  Q P Ek l (1)设离圆心O点r处的感生电场为Ek作圆形积分回路L

  11. (2)加辅助线补成回路,用法拉第电磁感应定律求解.(2)加辅助线补成回路,用法拉第电磁感应定律求解. 连接OQ,OP,构成闭合回路OPQO △OPQ面积为 OPQO,逆时针方向, Q 端电势高。

  12. 杆上感应电动势的方向由P指向Q。

  13. 第十章 学习要求 思考题:《普通物理学》(P401) 10-2, 10-5,10-9 练习题:《普通物理学》(P401) 10-1, 10-2, 10-3, 10-5, 10-6, 10-7 作业题:《普通物理学》(P401) 10-2 《大学物理学习指导》(P162) 四、五、六
