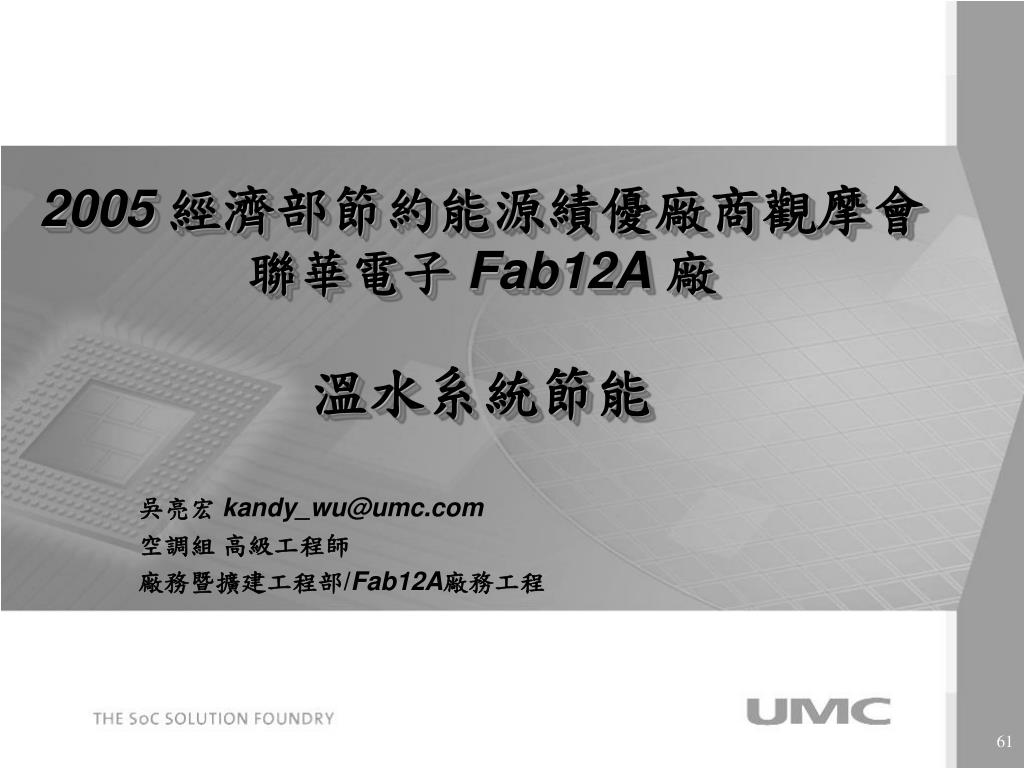

2005 經濟部節約能源績優廠商觀摩會聯華電子Fab12A廠溫水系統節能

吳亮宏 [email protected]

空調組 高級工程師

廠務暨擴建工程部/Fab12A廠務工程

61


2005 fab12a

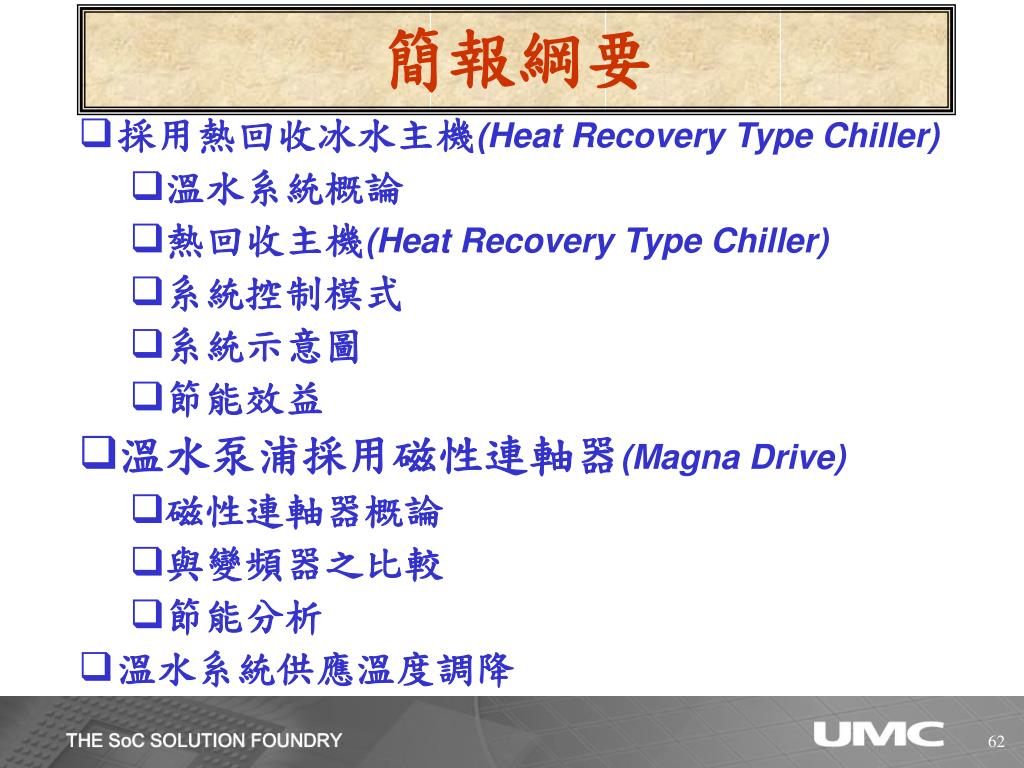

簡報綱要

  • 採用熱回收冰水主機(Heat Recovery Type Chiller)

    • 溫水系統概論

    • 熱回收主機(Heat Recovery Type Chiller)

    • 系統控制模式

    • 系統示意圖

    • 節能效益

  • 溫水泵浦採用磁性連軸器(Magna Drive)

    • 磁性連軸器概論

    • 與變頻器之比較

    • 節能分析

  • 溫水系統供應溫度調降


2005 fab12a

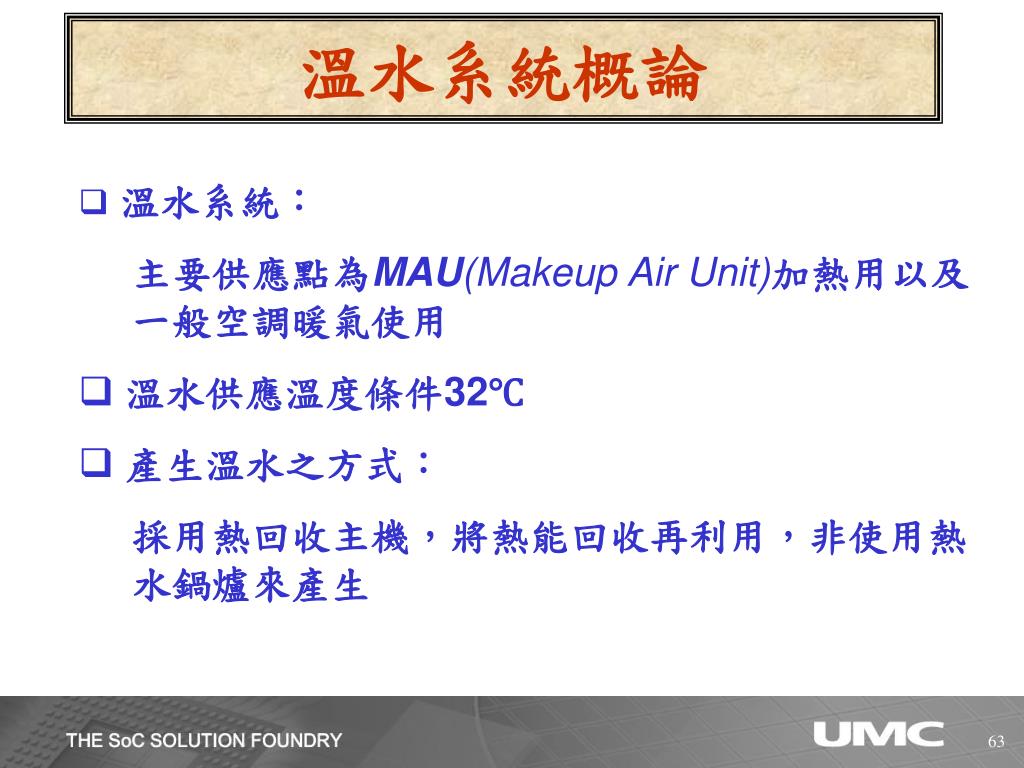

溫水系統概論

  • 溫水系統:

    • 主要供應點為MAU(Makeup Air Unit)加熱用以及一般空調暖氣使用

  • 溫水供應溫度條件32℃

  • 產生溫水之方式:

    • 採用熱回收主機,將熱能回收再利用,非使用熱水鍋爐來產生


2005 fab12a

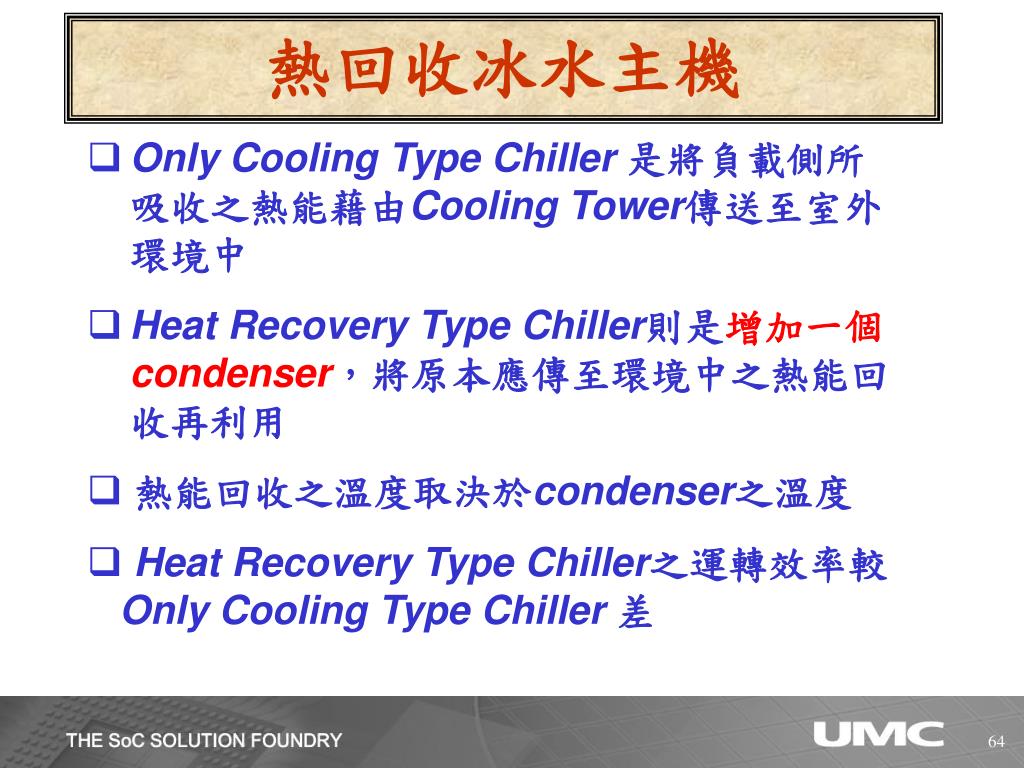

熱回收冰水主機

  • Only Cooling Type Chiller是將負載側所吸收之熱能藉由Cooling Tower傳送至室外環境中

  • Heat Recovery Type Chiller則是增加一個condenser,將原本應傳至環境中之熱能回收再利用

  • 熱能回收之溫度取決於condenser之溫度

  • Heat Recovery Type Chiller之運轉效率較Only Cooling Type Chiller差


2005 fab12a

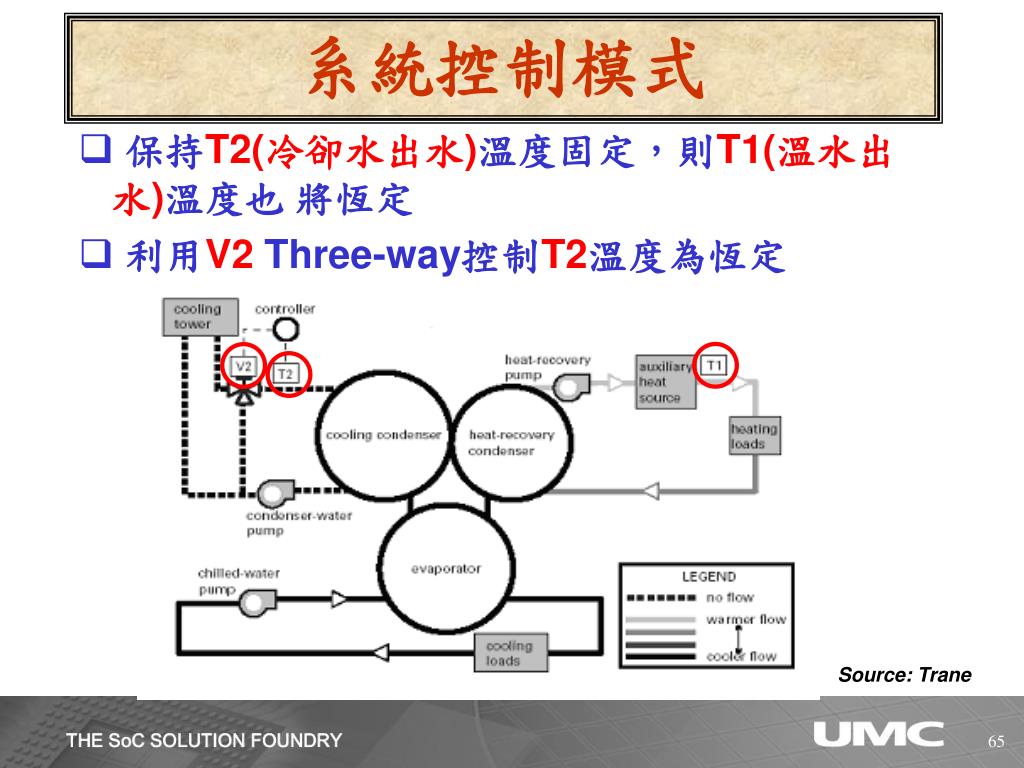

系統控制模式

  • 保持T2(冷卻水出水)溫度固定,則T1(溫水出水)溫度也 將恆定

  • 利用V2 Three-way控制T2溫度為恆定

Source: Trane


2005 fab12a

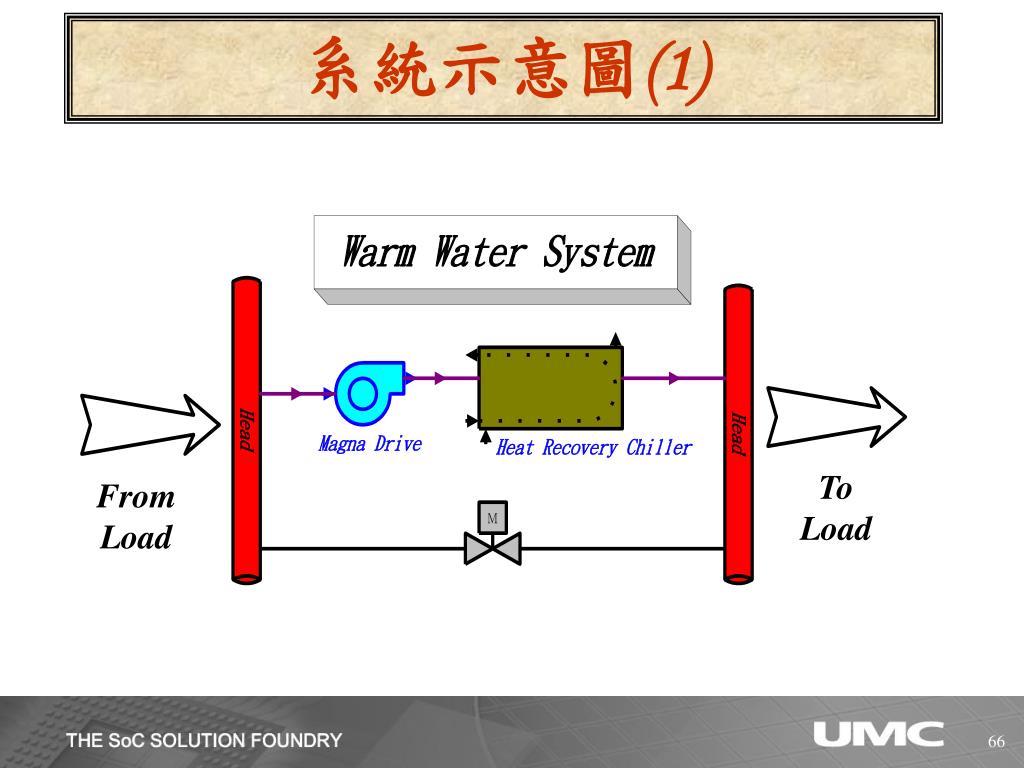

系統示意圖(1)

To Load

From Load


2005 fab12a

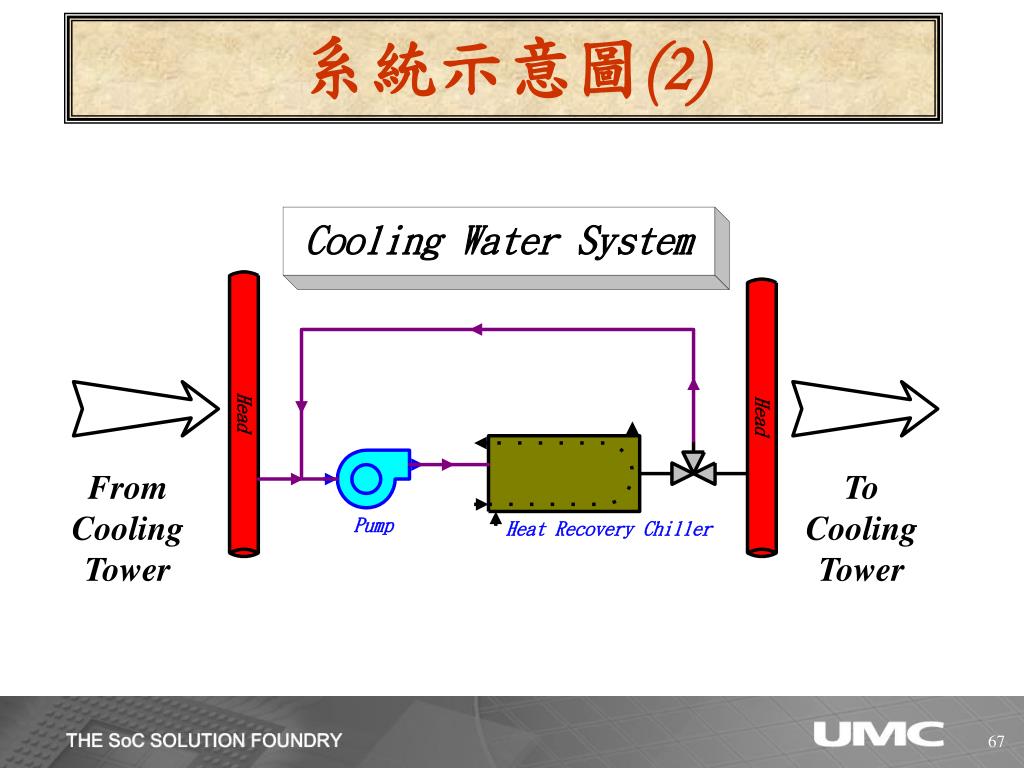

系統示意圖(2)

From Cooling Tower

To Cooling Tower


2005 fab12a

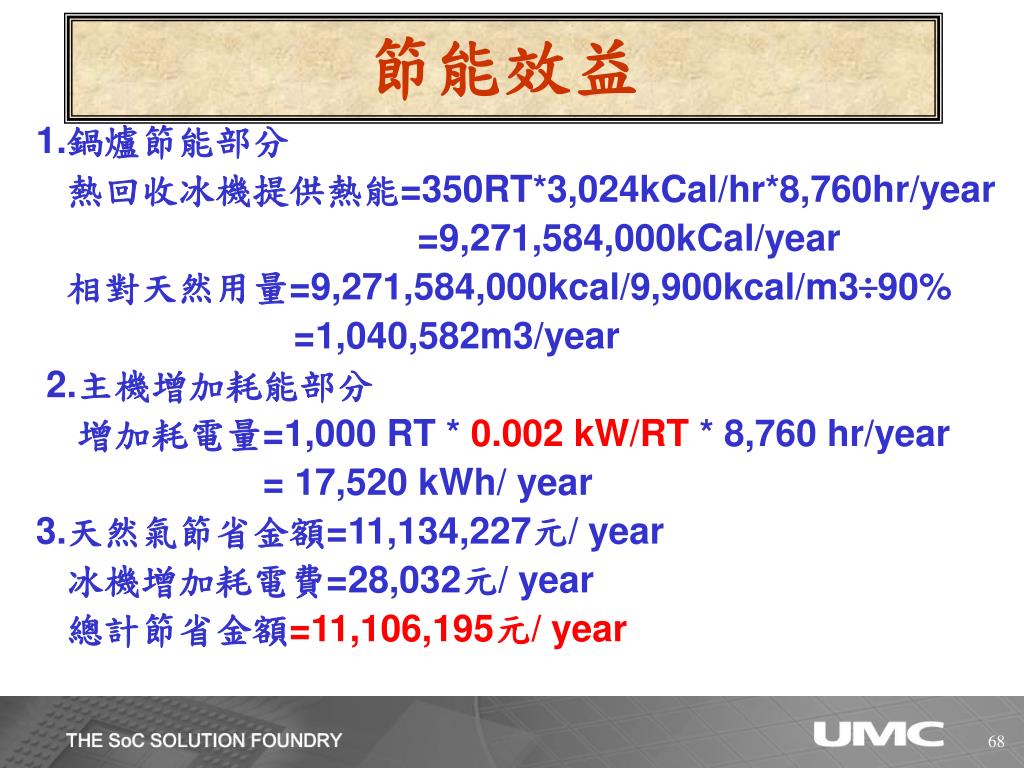

節能效益

1.鍋爐節能部分

熱回收冰機提供熱能=350RT*3,024kCal/hr*8,760hr/year

=9,271,584,000kCal/year

相對天然用量=9,271,584,000kcal/9,900kcal/m3÷90%

=1,040,582m3/year

2.主機增加耗能部分

增加耗電量=1,000 RT * 0.002 kW/RT * 8,760 hr/year

= 17,520 kWh/ year

3.天然氣節省金額=11,134,227元/ year

冰機增加耗電費=28,032元/ year

總計節省金額=11,106,195元/ year


2005 fab12a

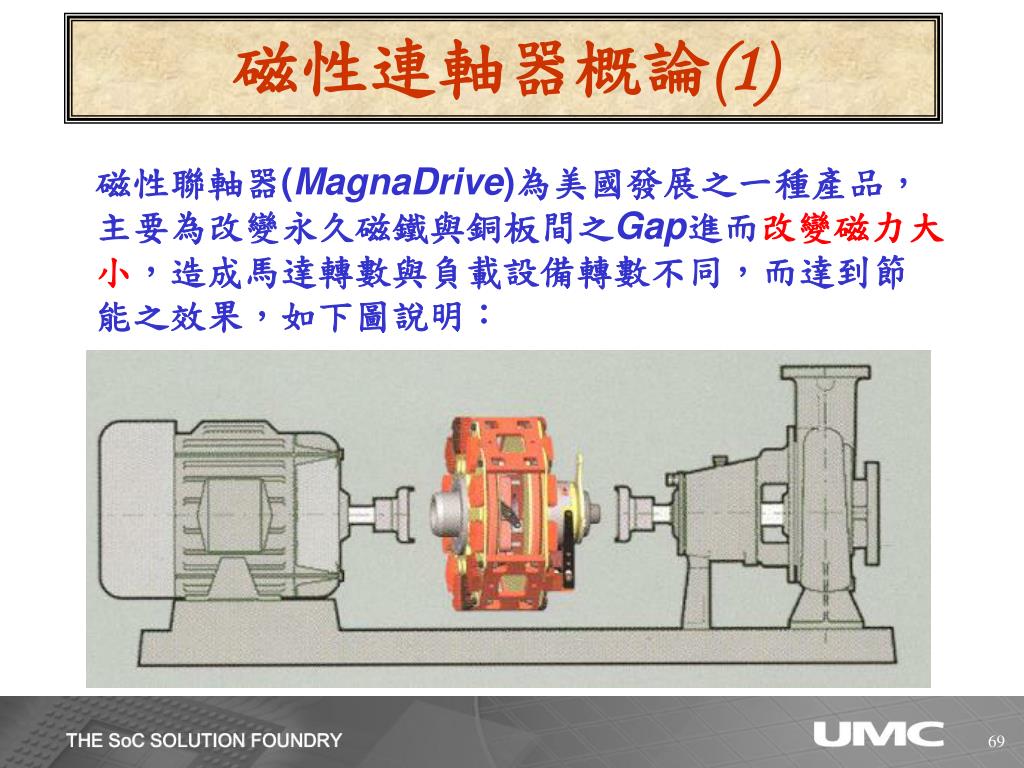

磁性連軸器概論(1)

磁性聯軸器(MagnaDrive)為美國發展之一種產品,主要為改變永久磁鐵與銅板間之Gap進而改變磁力大小,造成馬達轉數與負載設備轉數不同,而達到節能之效果,如下圖說明:


2005 fab12a

磁性連軸器概論(2)

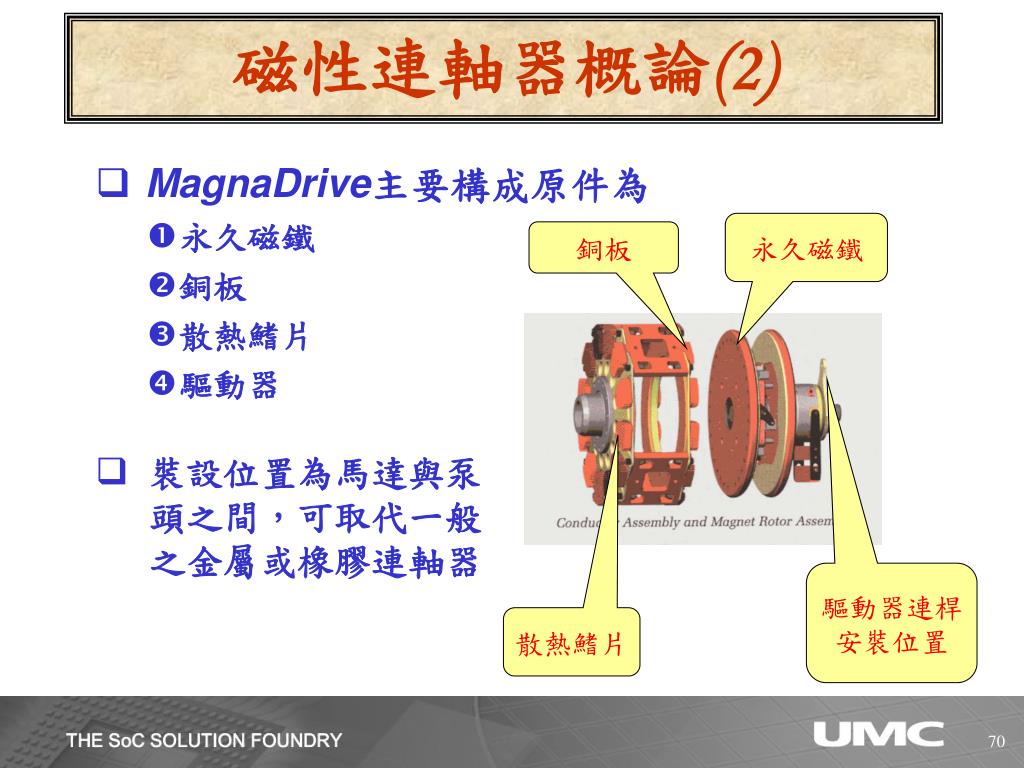

  • MagnaDrive主要構成原件為

    • 永久磁鐵

    • 銅板

    • 散熱鰭片

    • 驅動器

永久磁鐵

銅板

  • 裝設位置為馬達與泵頭之間,可取代一般之金屬或橡膠連軸器

驅動器連桿

安裝位置

散熱鰭片


2005 fab12a

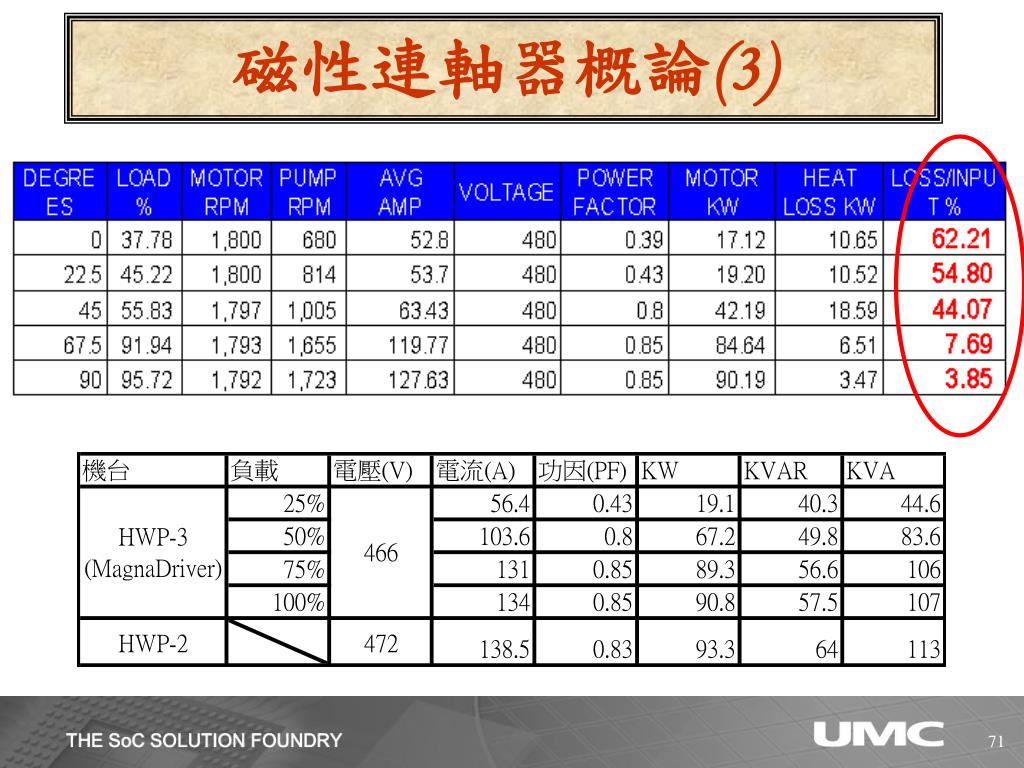

磁性連軸器概論(3)


2005 fab12a

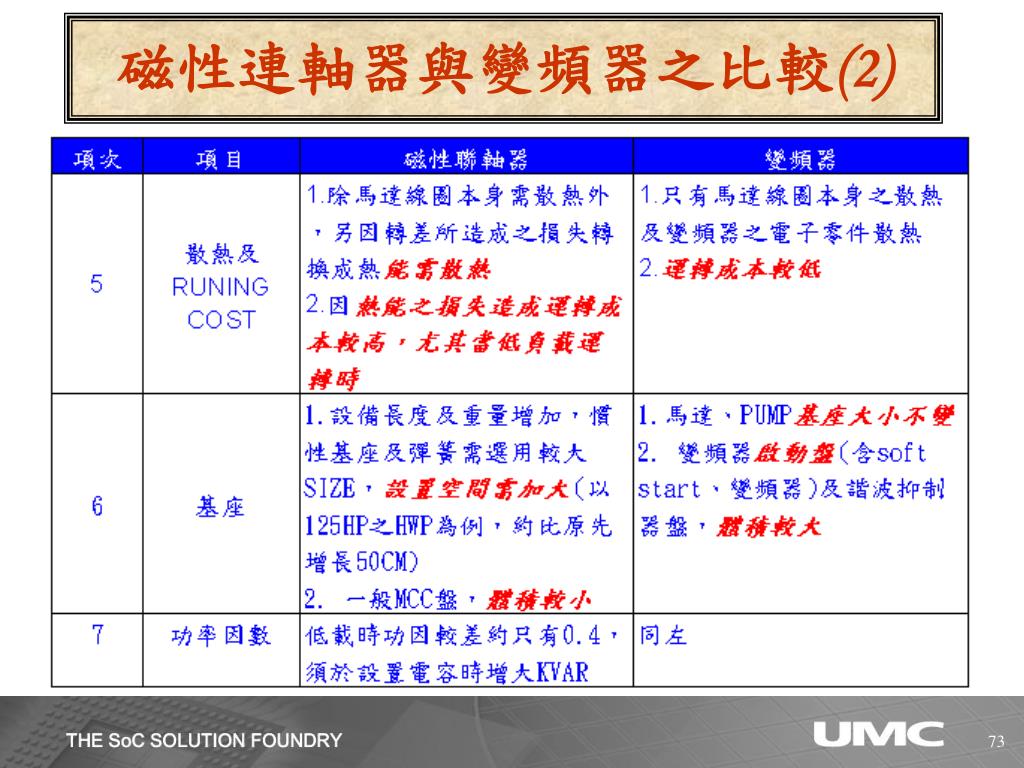

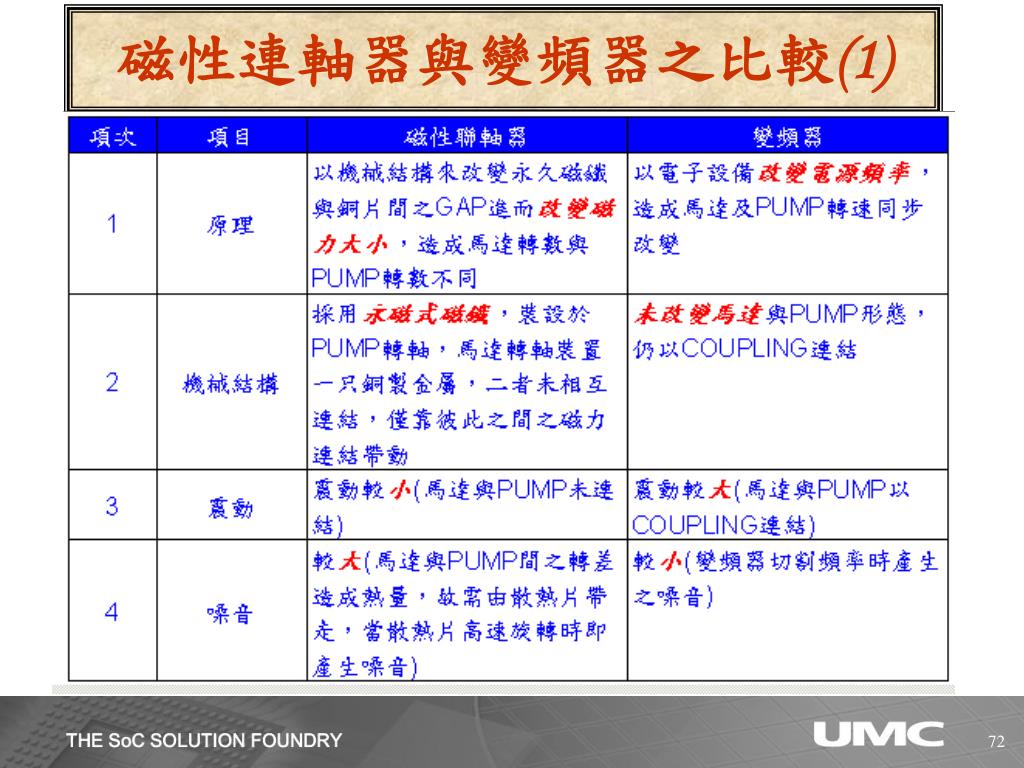

磁性連軸器與變頻器之比較(1)


2005 fab12a

磁性連軸器與變頻器之比較(2)


2005 fab12a

磁性連軸器與變頻器之比較(3)


2005 fab12a

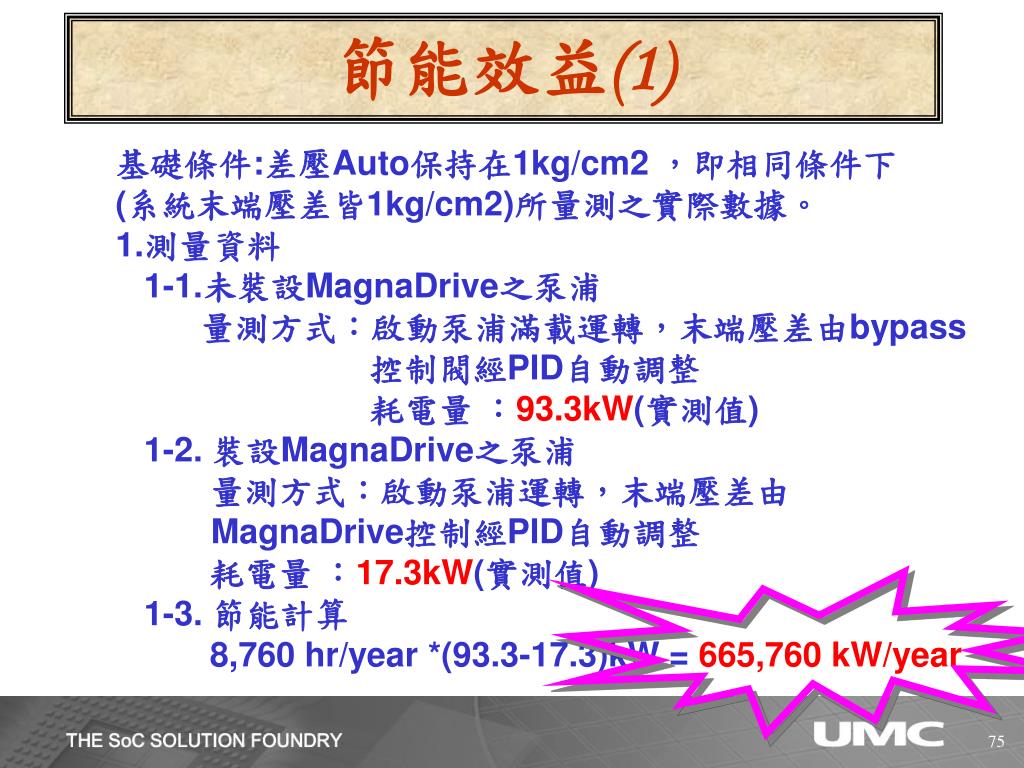

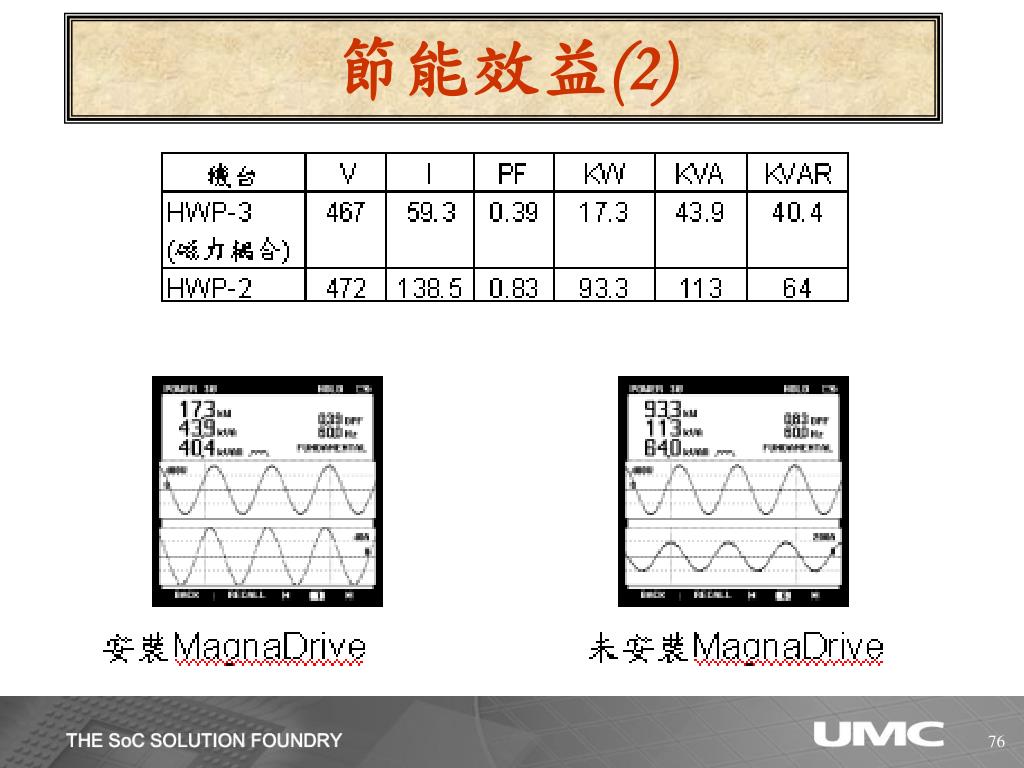

節能效益(1)

基礎條件:差壓Auto保持在1kg/cm2 ,即相同條件下

(系統末端壓差皆1kg/cm2)所量測之實際數據。

1.測量資料

1-1.未裝設MagnaDrive之泵浦

量測方式:啟動泵浦滿載運轉,末端壓差由bypass

控制閥經PID自動調整

耗電量 :93.3kW(實測值)

1-2. 裝設MagnaDrive之泵浦

量測方式:啟動泵浦運轉,末端壓差由MagnaDrive控制經PID自動調整

耗電量 :17.3kW(實測值)

1-3. 節能計算

8,760 hr/year *(93.3-17.3)kW = 665,760 kW/year


2005 fab12a

節能效益(2)


2005 fab12a

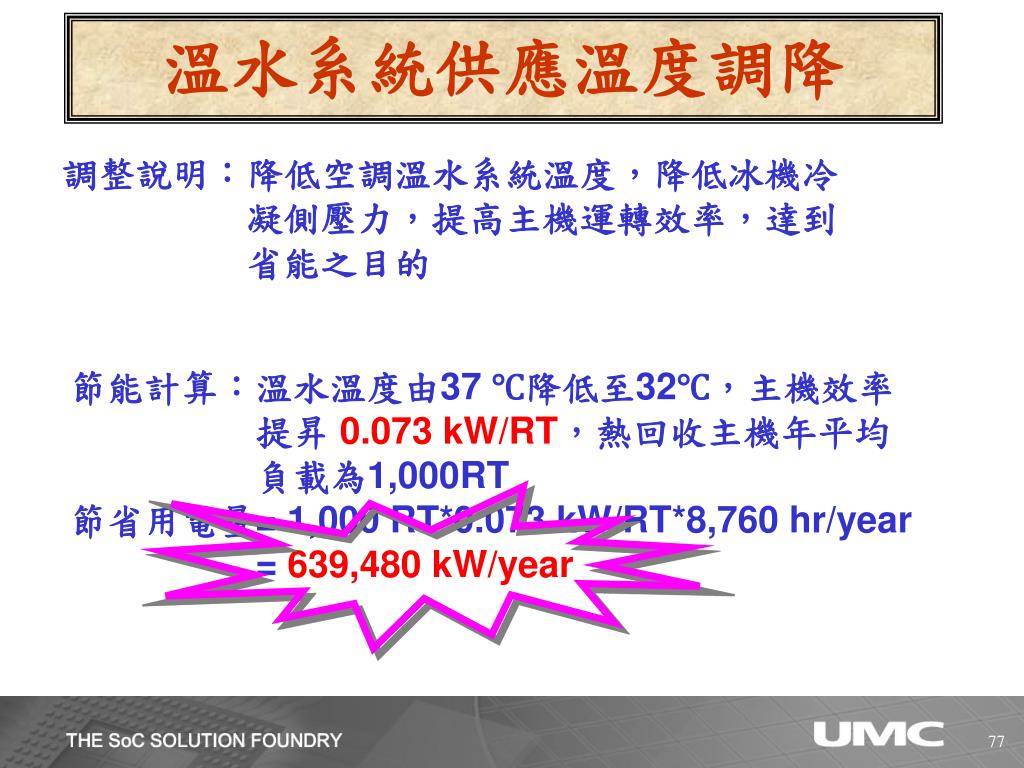

溫水系統供應溫度調降

調整說明:降低空調溫水系統溫度,降低冰機冷

凝側壓力,提高主機運轉效率,達到

省能之目的

節能計算:溫水溫度由37 ℃降低至32℃,主機效率

提昇 0.073 kW/RT,熱回收主機年平均

負載為1,000RT

節省用電量= 1,000 RT*0.073 kW/RT*8,760 hr/year

= 639,480kW/year


2005 fab12a

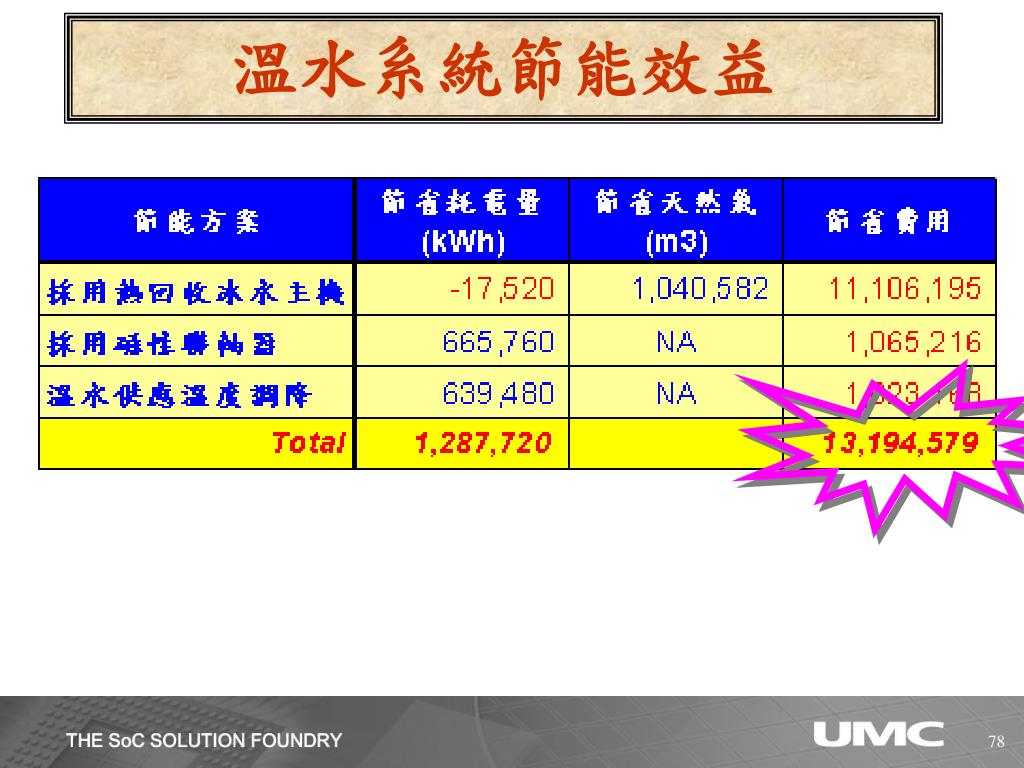

溫水系統節能效益


2005 fab12a

敬請指教!

以上資料僅限本次觀摩會研究使用,請勿移作他用!
