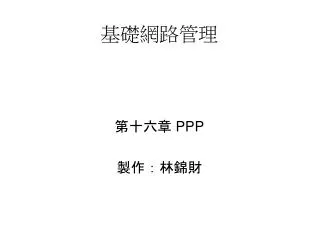

基礎網路管理

第十六章 PPP

製作:林錦財


Ppp

大綱

  • WAN 概述

  • High-Level Data Link Control (HDLC)

  • PPP 綜述

  • PPP 認證

  • 配置 PPP


Ppp

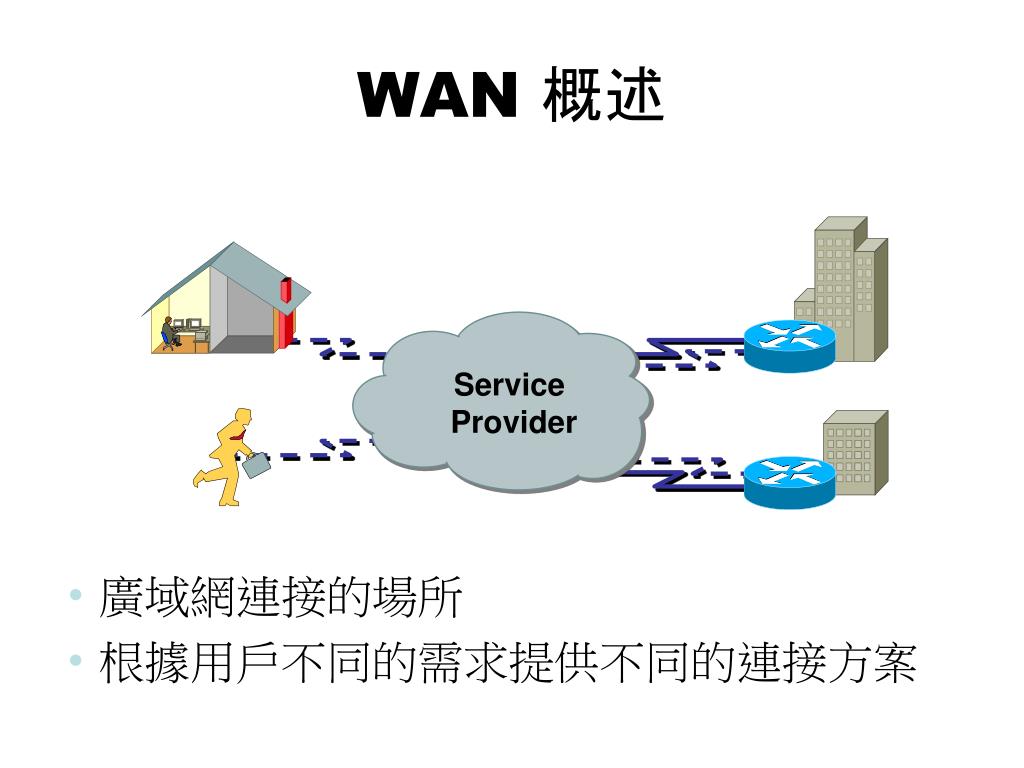

WAN 概述

Service Provider

  • 廣域網連接的場所

  • 根據用戶不同的需求提供不同的連接方案


Ppp

廣域網連接類型: 實體層

同步序列埠

專線

非同步序列埠

Telephone

Company

電路交換

同步序列埠

封包交換

Service

Provider


Ppp

序列通訊

  • WAN 技術是基於在實體層的序列通訊

  • 常見的訊號編碼法包括 Nonreturn to Zero Level (NRZ-L), High Density Binary 3 (HDB3), 以及 Alternative Mark Inversion (AMI).

  • 通訊標準包括:

    • RS-232-E

    • V.35

    • High Speed Serial Interface (HSSI,高速序列介面)


Ppp

S

S

S

S

S

S

S

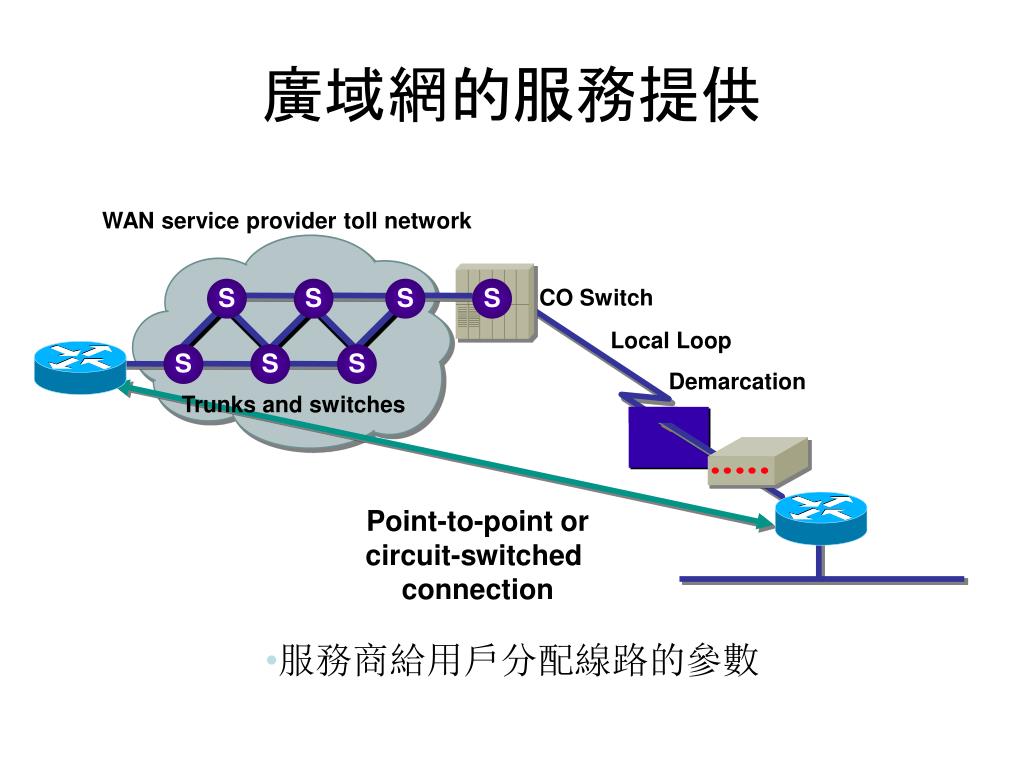

廣域網的服務提供

WAN service provider toll network

CO Switch

Local Loop

Demarcation

Trunks and switches

Point-to-point or

circuit-switched connection

  • 服務商給用戶分配線路的參數


Ppp

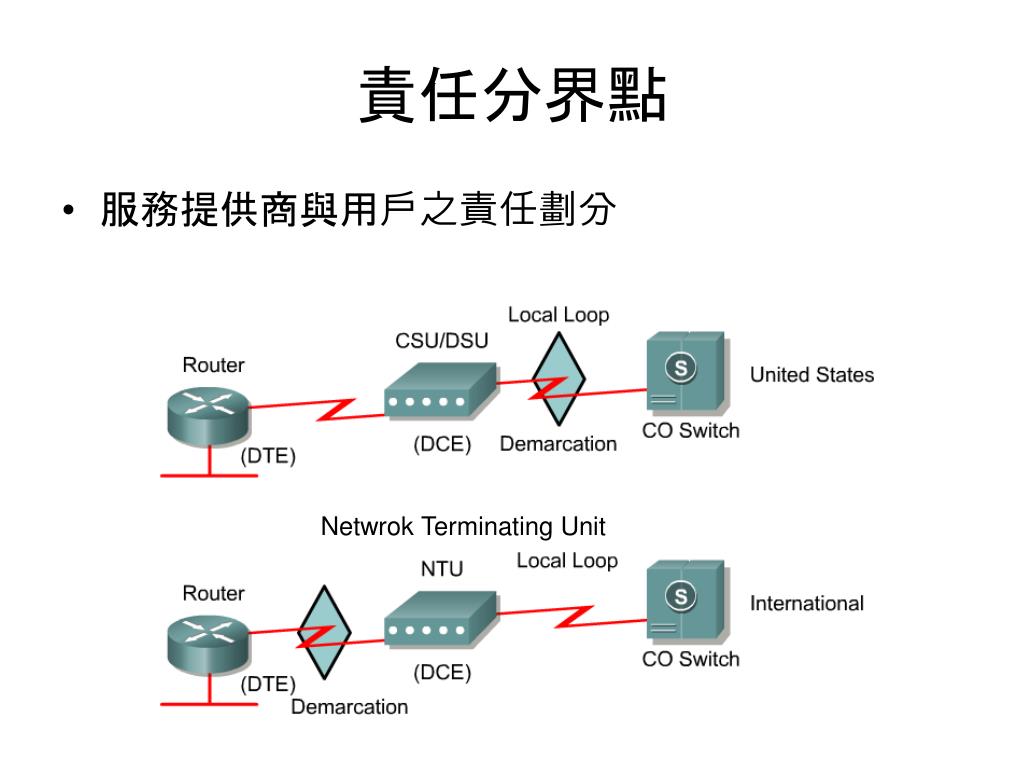

責任分界點

  • 服務提供商與用戶之責任劃分

Netwrok Terminating Unit


Ppp

PPP 的序列埠連接

Router connections

End user device

DTE

DCE

Service Provider

EIA/TIA-232

EIA/TIA-449

V.35

X.21

EIA-530

Network connections at the CSU/DSU


Ppp

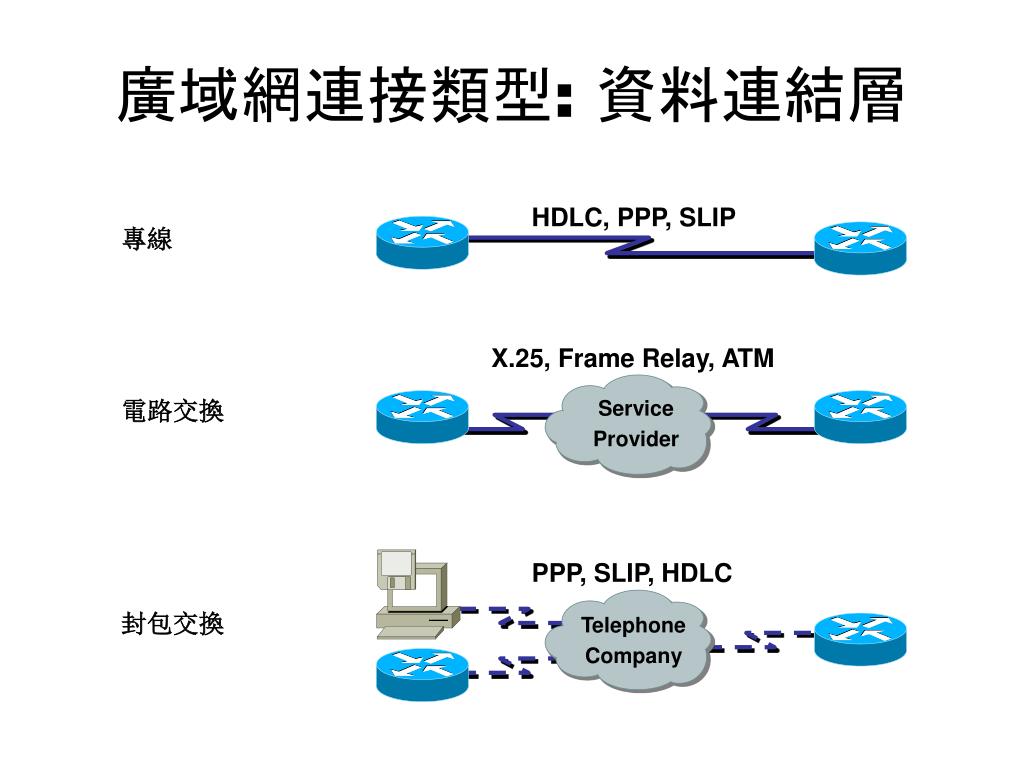

廣域網連接類型: 資料連結層

HDLC, PPP, SLIP

專線

X.25, Frame Relay, ATM

電路交換

Service

Provider

PPP, SLIP, HDLC

封包交換

Telephone

Company


Ppp

HDLC的沿革

  • 早期,序列通訊是基於以字元為主的協定,而位元為主的協定 (Bit-oriented protocols)較具效率,但為專有的

  • 在1979年,ISO 同意 HDLC 為在同步序列鏈路上以位元為主封裝資料的資料鏈結協定標準,導致其他委員會採用並加以延伸。

  • 從 1981 起,ITU-T 已經發展了一系列的 HDLC 衍生的協定,以下是稱為鏈結存取協定 (link access protocols)的衍生協定範例:

    • Link Access Procedure, Balanced (LAPB) for X.25

    • Link Access Procedure on the D channel (LAPD) for ISDN

    • Link Access Procedure for Modems (LAPM) and PPP for modems

    • Link Access Procedure for Frame Relay (LAPF) for Frame Relay


Ppp

HDLC 訊框格式

Cisco HDLC

Flag

Address

Control

Proprietary

Data

FCS

Flag

  • Cisco的 HDLC 具有proprietary 位元組提供對多協定環境的支援

HDLC

Flag

Address

Control

Data

FCS

Flag

  • 支援單一的協定環境


Ppp

HDLC訊框分類與控制欄


Ppp

HDLC 命令

Router(config-if)#encapsulation hdlc

  • 啟用HDLC封裝

  • HDLC是同步序列埠的預設封裝格式


Ppp

PPP 綜述

Multiple protocol encapsulations using NCPs in PPP

PPP Encapsulation

TCP/IP

Novell IPX

AppleTalk

Link setup and control using LCP in PPP

  • PPP 可以通過 NCP 攜帶多個協定的資料包

  • PPP 可以通過 LCP 建立和控制連接


Ppp

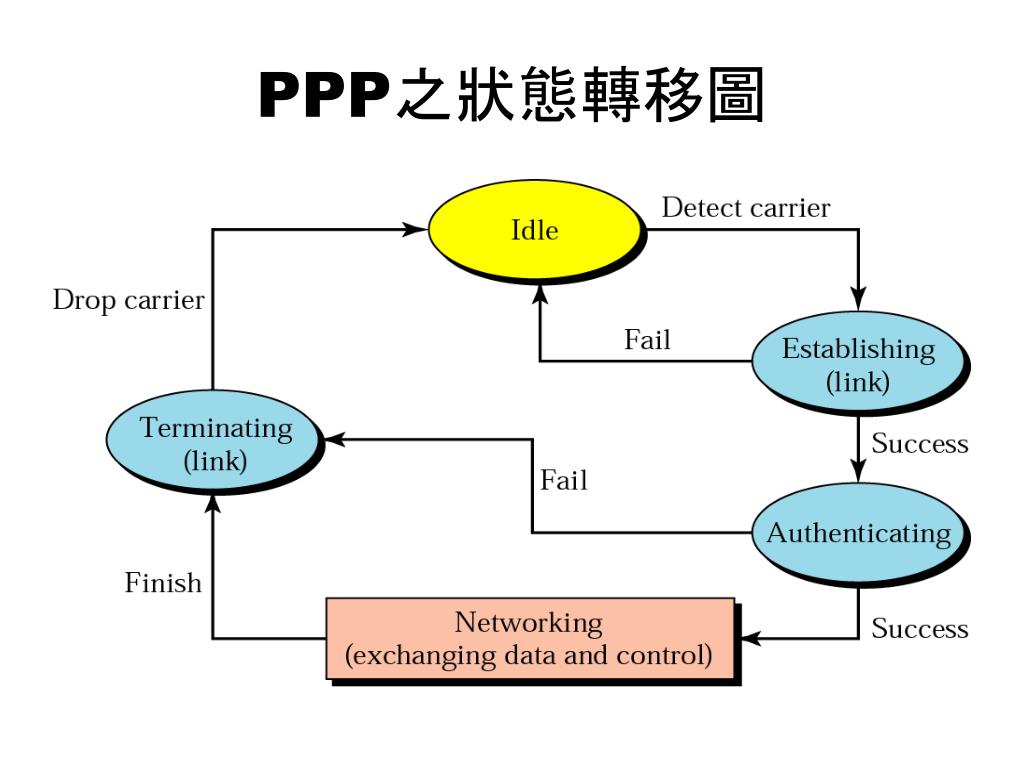

PPP之狀態轉移圖


Ppp

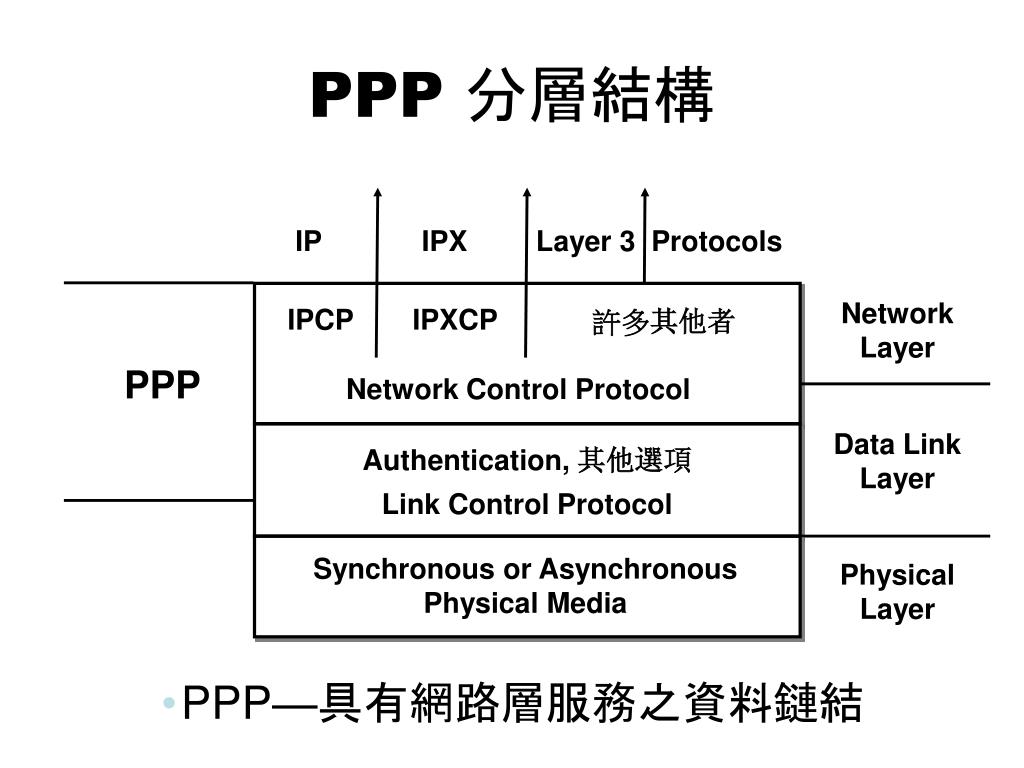

PPP 分層結構

  • PPP—具有網路層服務之資料鏈結

IP

IPX

Layer 3 Protocols

Network

Layer

IPCP

IPXCP

許多其他者

PPP

Network Control Protocol

Data Link

Layer

Authentication, 其他選項

Link Control Protocol

Synchronous or Asynchronous

Physical Media

Physical

Layer


Ppp

PPP的訊框格式


Ppp protocol

PPP Protocol 欄位名稱


Ppp

LCP 封裝於訊框中


Lcp code

LCP 的 Code 欄位


Ppp lcp

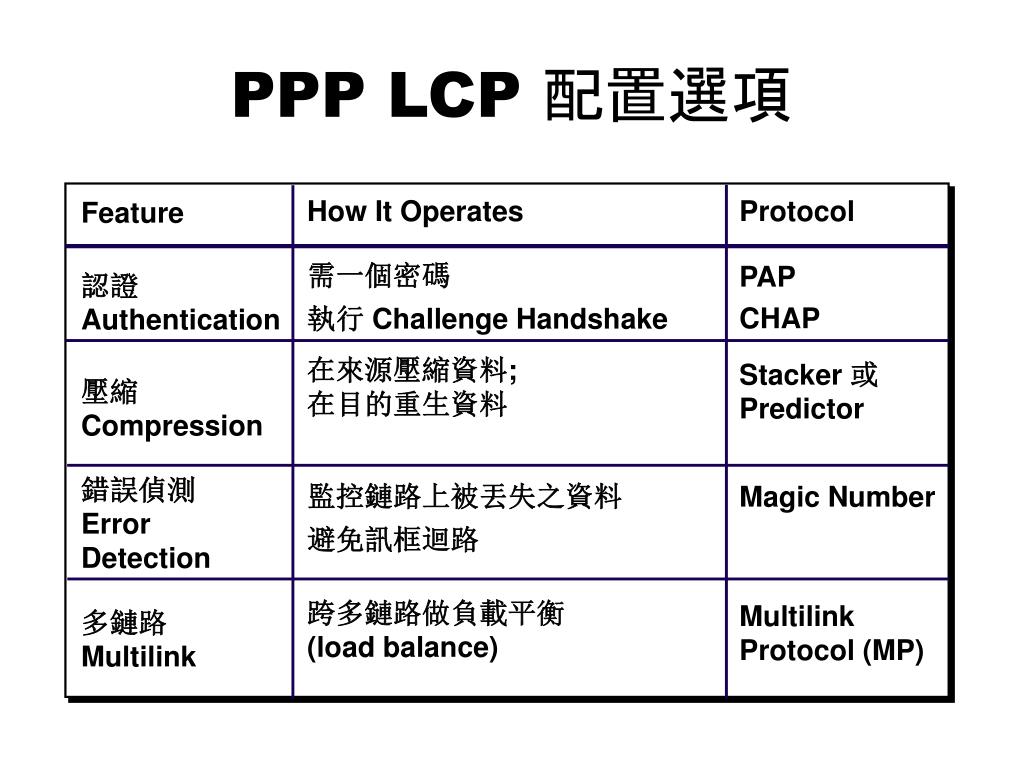

PPP LCP 配置選項

How It Operates

Protocol

Feature

需一個密碼

PAP

認證

Authentication

執行 Challenge Handshake

CHAP

在來源壓縮資料; 在目的重生資料

Stacker 或

Predictor

壓縮

Compression

錯誤偵測

Error Detection

監控鏈路上被丟失之資料

Magic Number

避免訊框迴路

跨多鏈路做負載平衡

(load balance)

Multilink Protocol (MP)

多鏈路

Multilink


Ppp

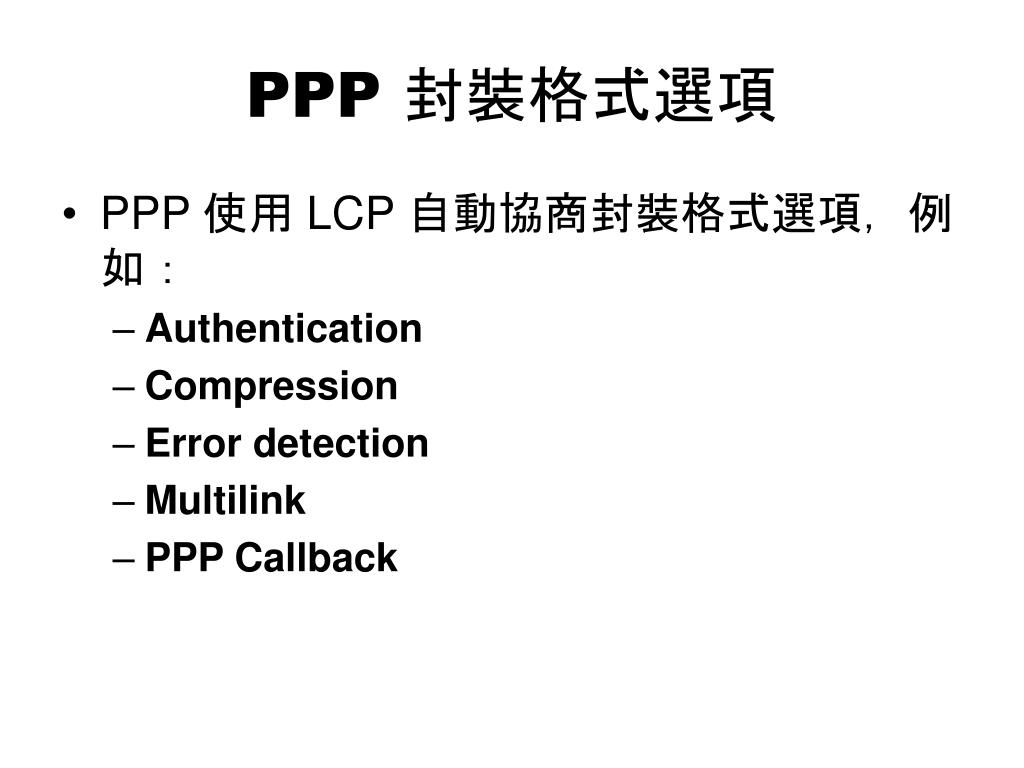

PPP 封裝格式選項

  • PPP 使用 LCP 自動協商封裝格式選項,例如:

    • Authentication

    • Compression

    • Error detection

    • Multilink

    • PPP Callback


Ppp

IPCP 封裝


Ipcp code

IPCP 的 Code 欄位


Ppp

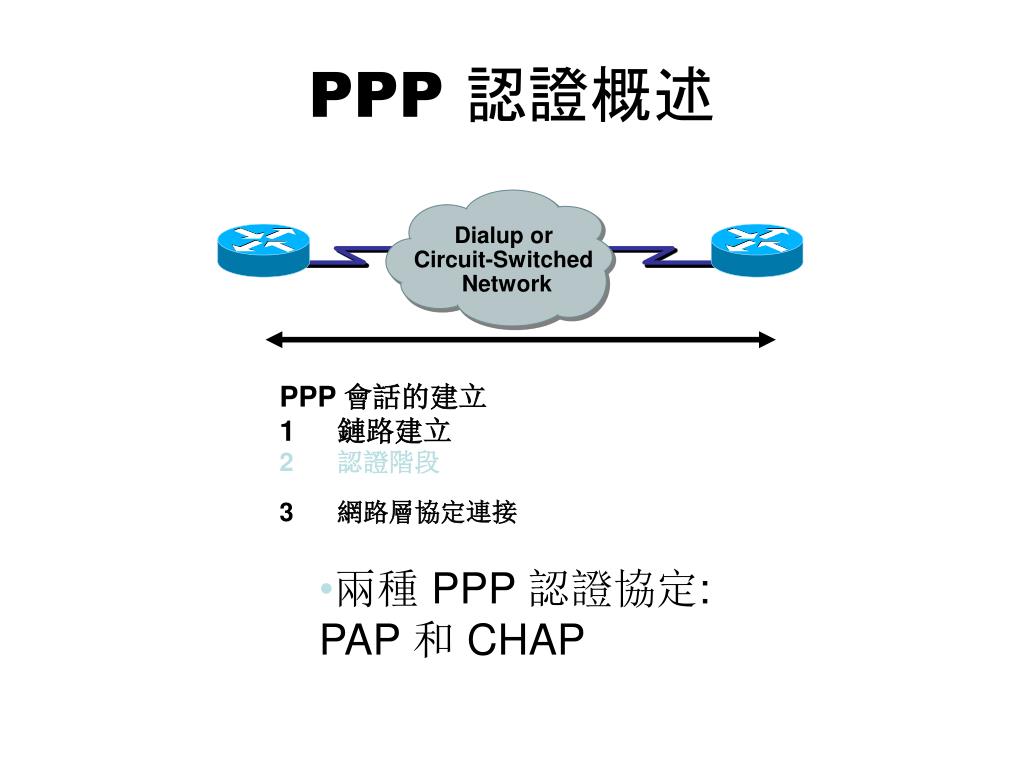

PPP 認證概述

Dialup or Circuit-Switched Network

PPP 會話的建立1鏈路建立

2認證階段

3 網路層協定連接

  • 兩種 PPP 認證協定: PAP 和 CHAP


Ppp

選擇 PPP 認證協定

PAP

2-Way Handshake

Remote Router

(SantaCruz)

Central-Site Router (HQ)

“santacruz, boardwalk”

Accept/Reject

username santacruz

password boardwalk

Hostname: santacruz

Password: boardwalk

  • 密碼明文傳輸

  • 認證兩端是同等的


Ppp

選擇 PPP 認證協定

CHAP

3-Way Handshake

Remote Router

(SantaCruz)

Central-Site Router (HQ)

Challenge

Response

Accept/Reject

username santacruz

password boardwalk

Hostname: santacruz

Password: boardwalk

  • 密碼是加密的


Ppp

PAP 封包


Ppp

CHAP 封包


Ppp

PPP 連接過程範例


Ppp

ü

ü

ü

ü

ü

ü

ü

ü

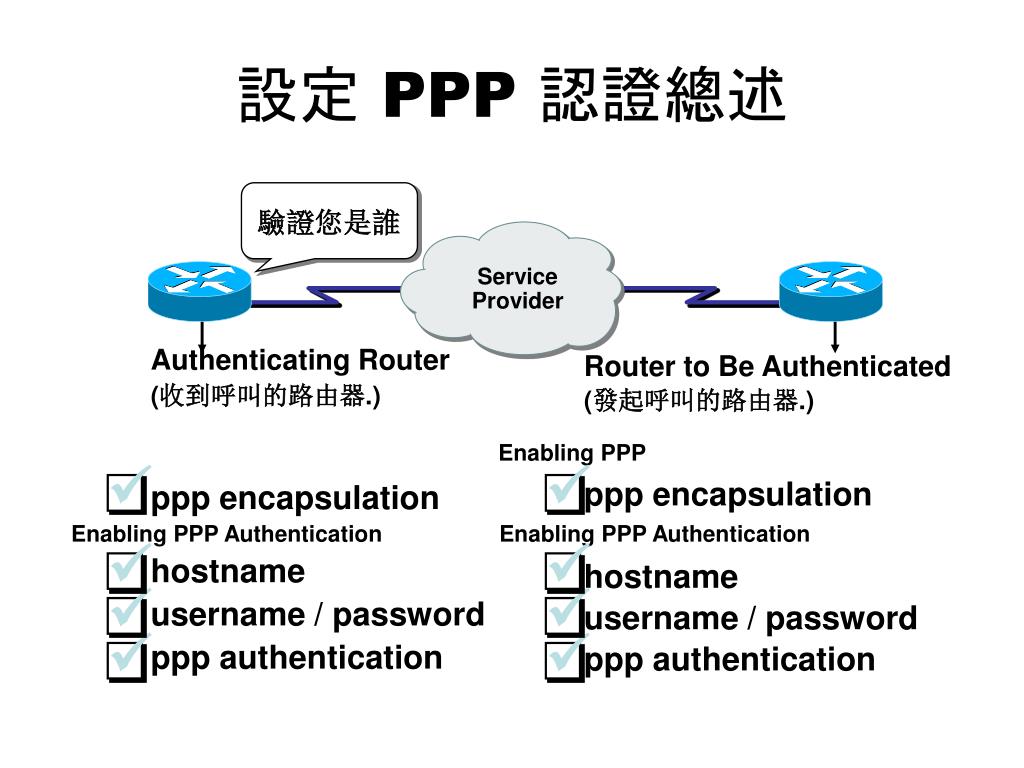

設定 PPP 認證總述

驗證您是誰

ServiceProvider

Authenticating Router

(收到呼叫的路由器.)

ppp encapsulation

hostname

username / password

ppp authentication

Router to Be Authenticated

(發起呼叫的路由器.)

ppp encapsulation

hostname username / password

ppp authentication

Enabling PPP

Enabling PPP Authentication

Enabling PPP Authentication


Ppp

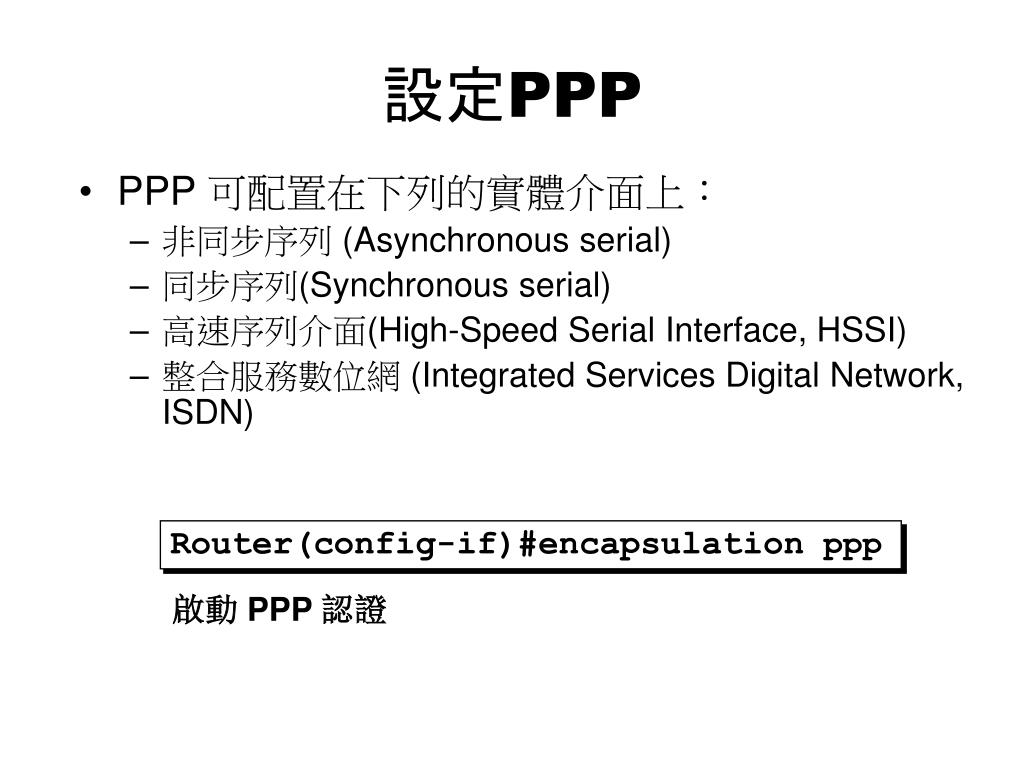

設定PPP

  • PPP 可配置在下列的實體介面上:

    • 非同步序列 (Asynchronous serial)

    • 同步序列(Synchronous serial)

    • 高速序列介面(High-Speed Serial Interface, HSSI)

    • 整合服務數位網 (Integrated Services Digital Network, ISDN)

Router(config-if)#encapsulation ppp

啟動 PPP 認證


Ppp

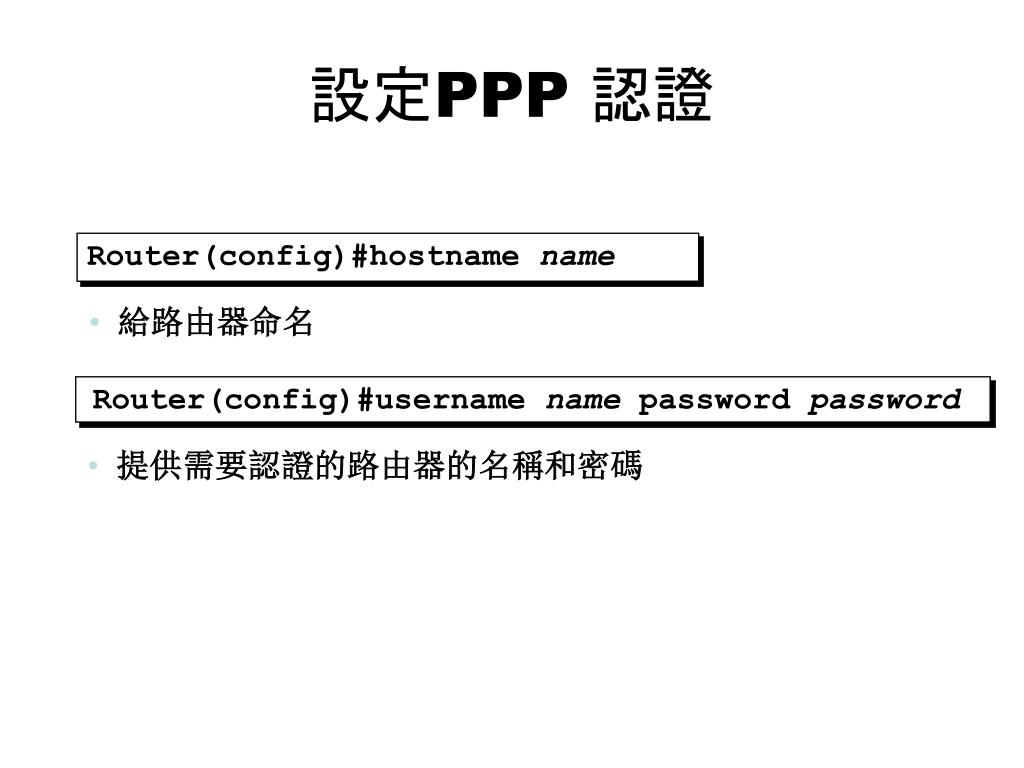

設定PPP 認證

Router(config)#hostname name

  • 給路由器命名

Router(config)#username name password password

  • 提供需要認證的路由器的名稱和密碼


Ppp

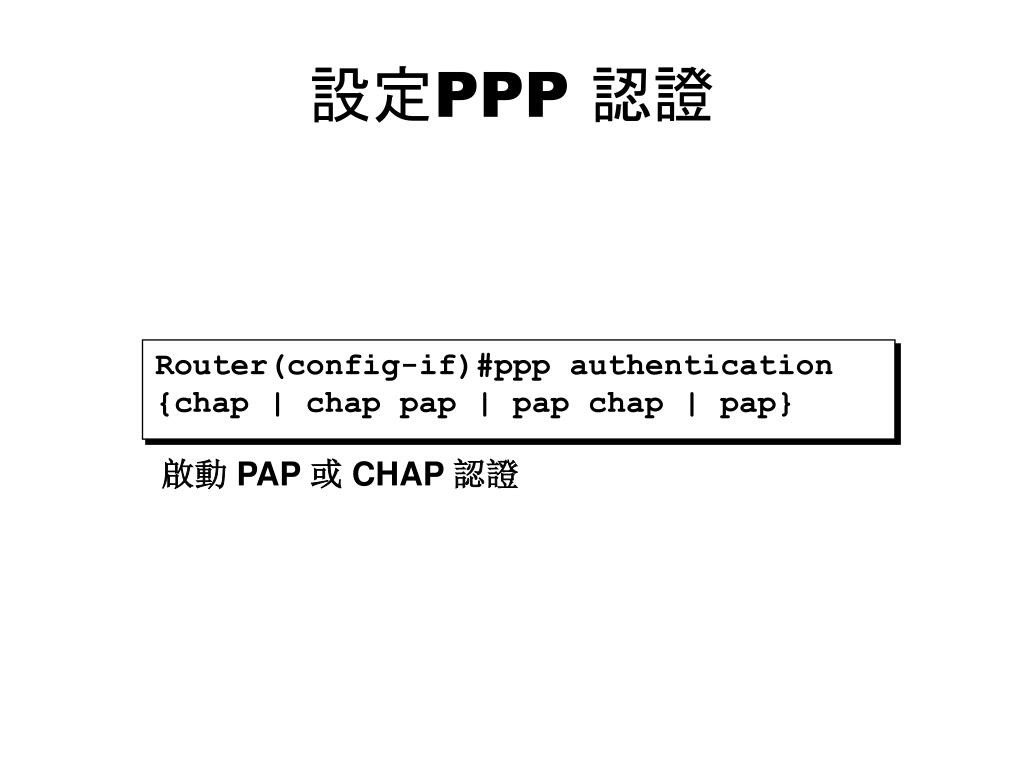

設定PPP 認證

Router(config-if)#ppp authentication{chap | chap pap | pap chap | pap}

啟動 PAP 或 CHAP 認證


Ppp

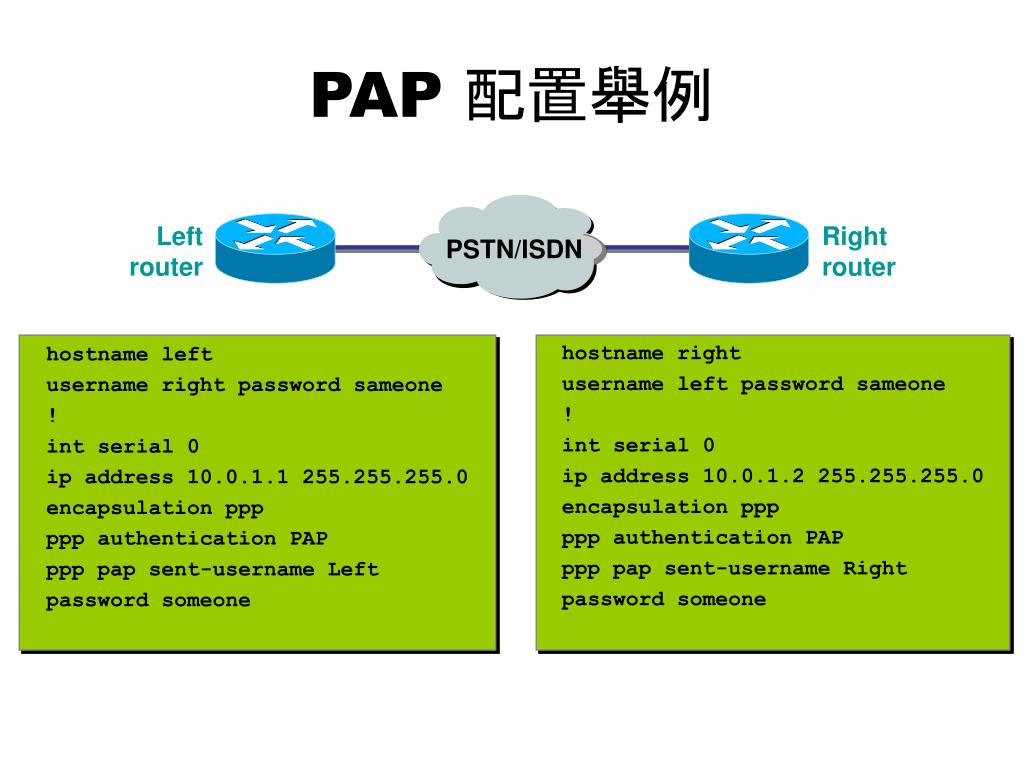

PAP 配置舉例

Leftrouter

Right

router

PSTN/ISDN

hostname left

username right password sameone

!

int serial 0

ip address 10.0.1.1 255.255.255.0

encapsulation ppp

ppp authentication PAP

ppp pap sent-username Left

password someone

hostname right

username left password sameone

!

int serial 0

ip address 10.0.1.2 255.255.255.0

encapsulation ppp

ppp authentication PAP

ppp pap sent-username Right

password someone


Ppp

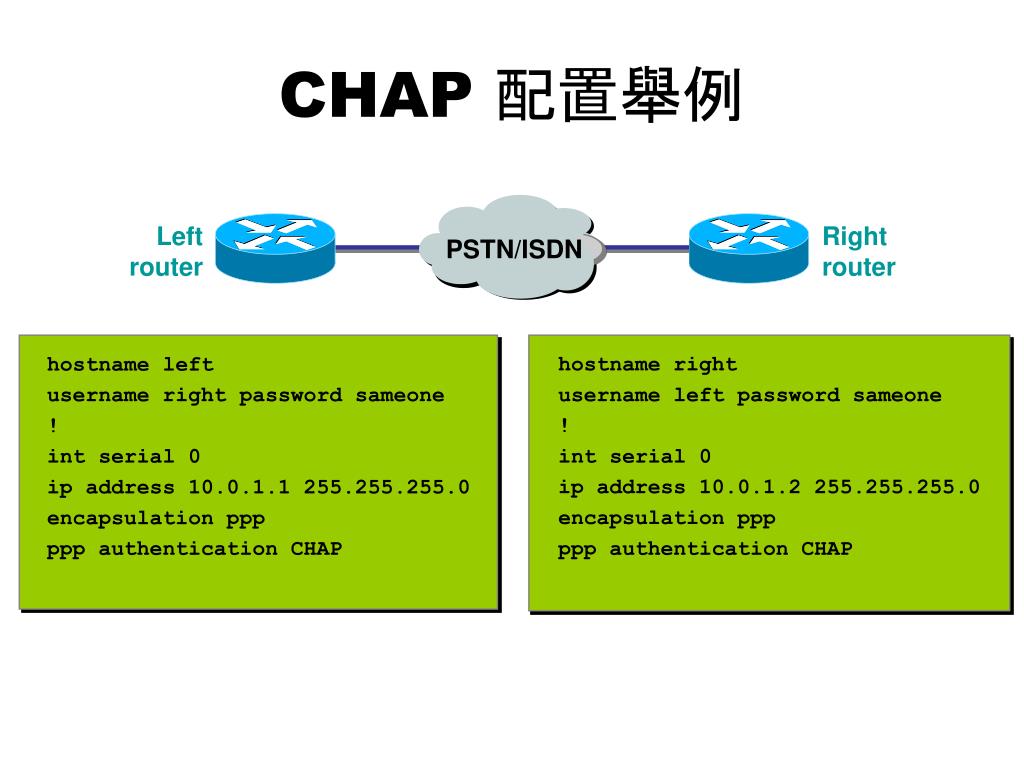

CHAP 配置舉例

Leftrouter

Right

router

PSTN/ISDN

hostname left

username right password sameone

!

int serial 0

ip address 10.0.1.1 255.255.255.0

encapsulation ppp

ppp authentication CHAP

hostname right

username left password sameone

!

int serial 0

ip address 10.0.1.2 255.255.255.0

encapsulation ppp

ppp authentication CHAP


Hdlc ppp

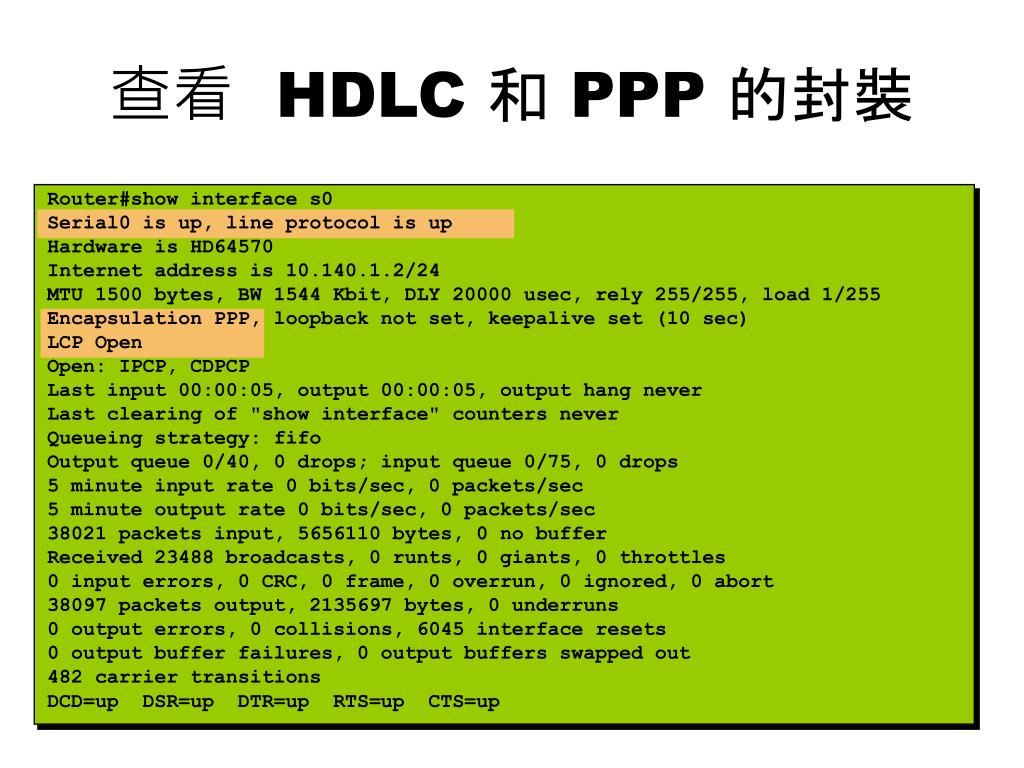

查看 HDLC 和 PPP 的封裝

Router#show interface s0

Serial0 is up, line protocol is up

Hardware is HD64570

Internet address is 10.140.1.2/24

MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 1/255

Encapsulation PPP, loopback not set, keepalive set (10 sec)

LCP Open

Open: IPCP, CDPCP

Last input 00:00:05, output 00:00:05, output hang never

Last clearing of "show interface" counters never

Queueing strategy: fifo

Output queue 0/40, 0 drops; input queue 0/75, 0 drops

5 minute input rate 0 bits/sec, 0 packets/sec

5 minute output rate 0 bits/sec, 0 packets/sec

38021 packets input, 5656110 bytes, 0 no buffer

Received 23488 broadcasts, 0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort

38097 packets output, 2135697 bytes, 0 underruns

0 output errors, 0 collisions, 6045 interface resets

0 output buffer failures, 0 output buffers swapped out

482 carrier transitions

DCD=up DSR=up DTR=up RTS=up CTS=up


Debug ppp authentication ppp

利用 debug ppp authentication 命令查看PPP 認證

Service Provider

Leftrouter

Right

router

  • 4d20h: %LINK-3-UPDOWN: Interface Serial0, changed state to up

  • 4d20h: Se0 PPP: Treating connection as a dedicated line

  • 4d20h: Se0 PPP: Phase is AUTHENTICATING, by both

  • 4d20h: Se0 CHAP: O CHALLENGE id 2 len 28 from ”left"

  • 4d20h: Se0 CHAP: I CHALLENGE id 3 len 28 from ”right"

  • 4d20h: Se0 CHAP: O RESPONSE id 3 len 28 from ”left"

  • 4d20h: Se0 CHAP: I RESPONSE id 2 len 28 from ”right"

  • 4d20h: Se0 CHAP: O SUCCESS id 2 len 4

  • 4d20h: Se0 CHAP: I SUCCESS id 3 len 4

  • 4d20h: dialer Protocol up for Se0

  • 4d20h: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up


Ppp

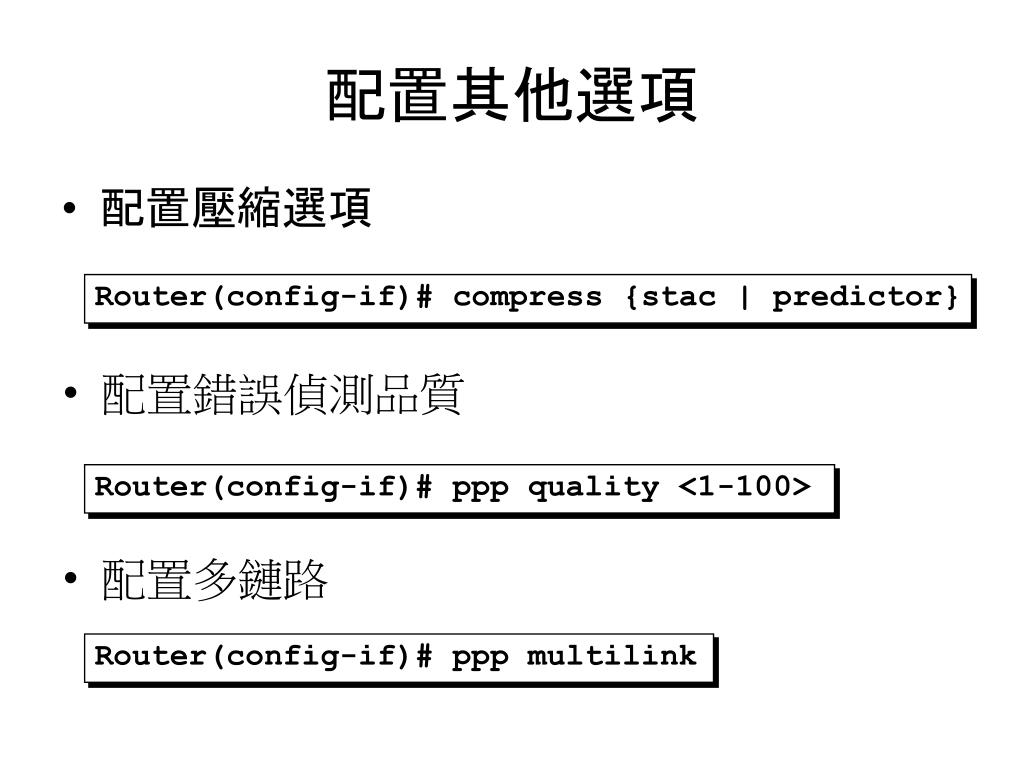

配置其他選項

  • 配置壓縮選項

Router(config-if)# compress {stac | predictor}

  • 配置錯誤偵測品質

Router(config-if)# ppp quality <1-100>

  • 配置多鏈路

Router(config-if)# ppp multilink


Debug ppp

其他 debug ppp 選項

  • debug ppp packet

  • debug ppp negotiation

  • debug ppp error

  • debug ppp chap


Ppp

問題回顧

1.在Cisco路由器上有哪三種廣域網連接類型?

2.PPP有哪兩種封裝協定,它們有哪些優、缺點?

3.PPP LCP 有哪些選項?


  • Login
